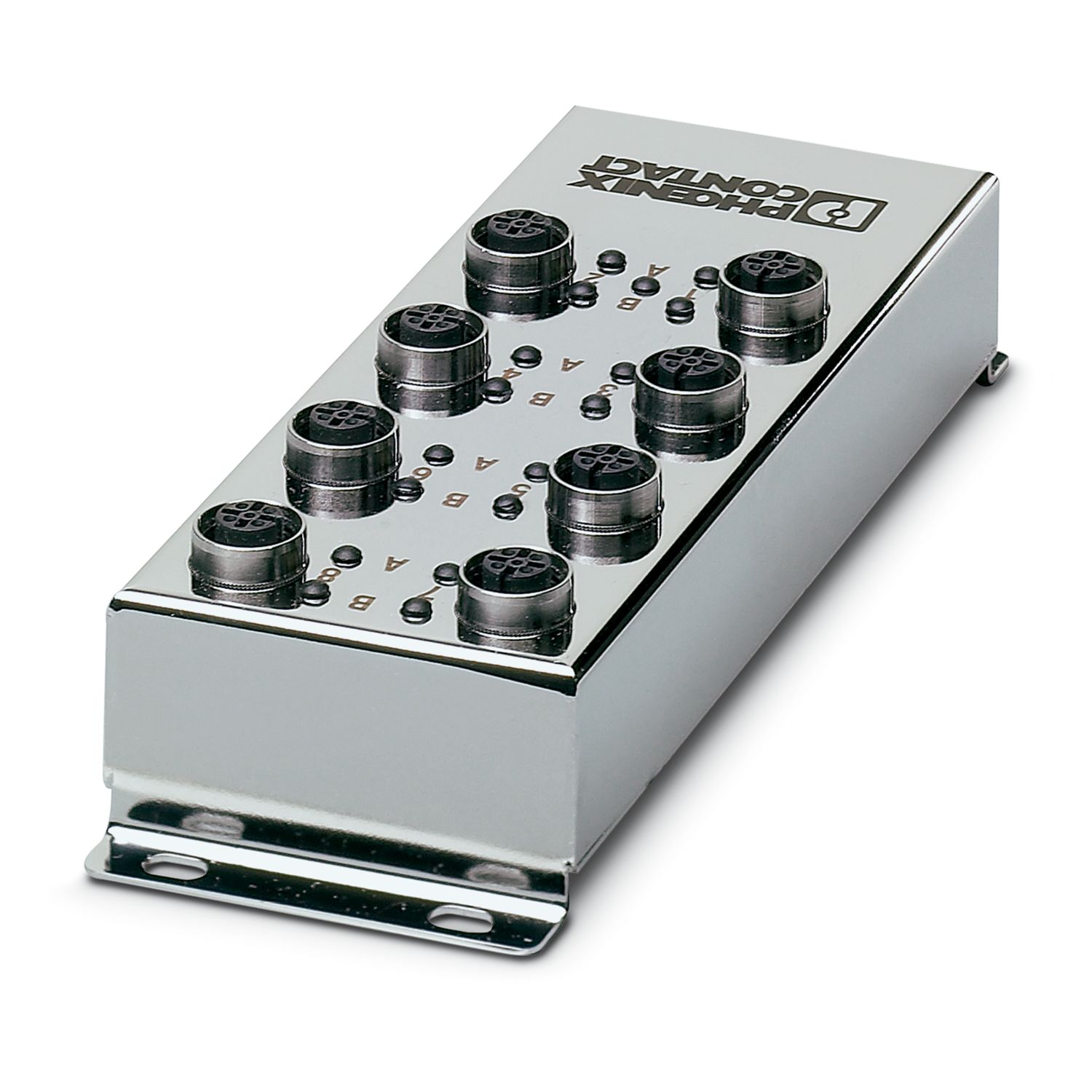

SACB-SH-8 PARA VA
-
分岐ボックス
1401261
分岐ボックス、 接続方式: M12メスコネクタ ステンレス、 スロット数: 8、 極数: 5、 キーイング: A、 スロット割当て: 並列、 状態表示: なし、 ユニバーサル、 シールド: あり
製品の詳細
| 組立てに関する注意事項 | 注記： ケーブル配線の際は、許容曲げ半径を守ってください。曲げ力が強すぎると、保護等級が損なわれることがあります。コネクタ上流側の機械的負荷を軽減してください（例：結束バンドを使用するなどの手段で）。 |
| アプリケーションノート | 未使用のスロットは試運転前に塞いでください。適切なシール用品は「アクセサリ」にあります。 |
| 製品ライン | 分岐ボックス |
| 極数 | 5 |
| スロット数 | 8 |
| キーイング | A |
| 定格電圧UN | 48 V AC |
| 60 V DC | |
| 定格電流、合計 | 4 A |
| 各パスの最大定格電流 | 2 A |
| スロットあたり電流容量 | 4 A |
| 電線接続 | |
| センサ/アクチュエータ接続システム | M12メスコネクタ |
| 締付けトルクスロットセンサ/アクチュエータケーブル | 0.4 Nm |
| 状態表示あり | なし |
| 外形寸法 |
|
| 幅 | 60 mm |
| 高さ | 35 mm |
| 長さ | 170 mm |
| 部材 ねじスリーブ | 高品質スチール 1.4404 |
| 部材 ハウジング | 高品質スチール 1.4404 |
| 部材 モールドコンパウンド | PUR |
| UL94難燃性クラス | V0 |
| シーリング材 Oリング | FKM |
| コンタクト材質 | CuSn6 |
| コンタクト表面材質 | 金メッキ |
| コンタクトキャリア材質 | PBT |
| 周囲条件 | |
| 保護等級 | IP65 |
| IP67 | |
| 使用周囲温度 | -30 °C ... 80 °C |
| 標準割当て | M12プラグコネクタ |
| 標準/仕様 | IEC 61076-2-101 |
