SACC-E-M12FSS-3PE-M16XL/2,0-US - デバイスプラグインコネクタ前面取付け

1329923

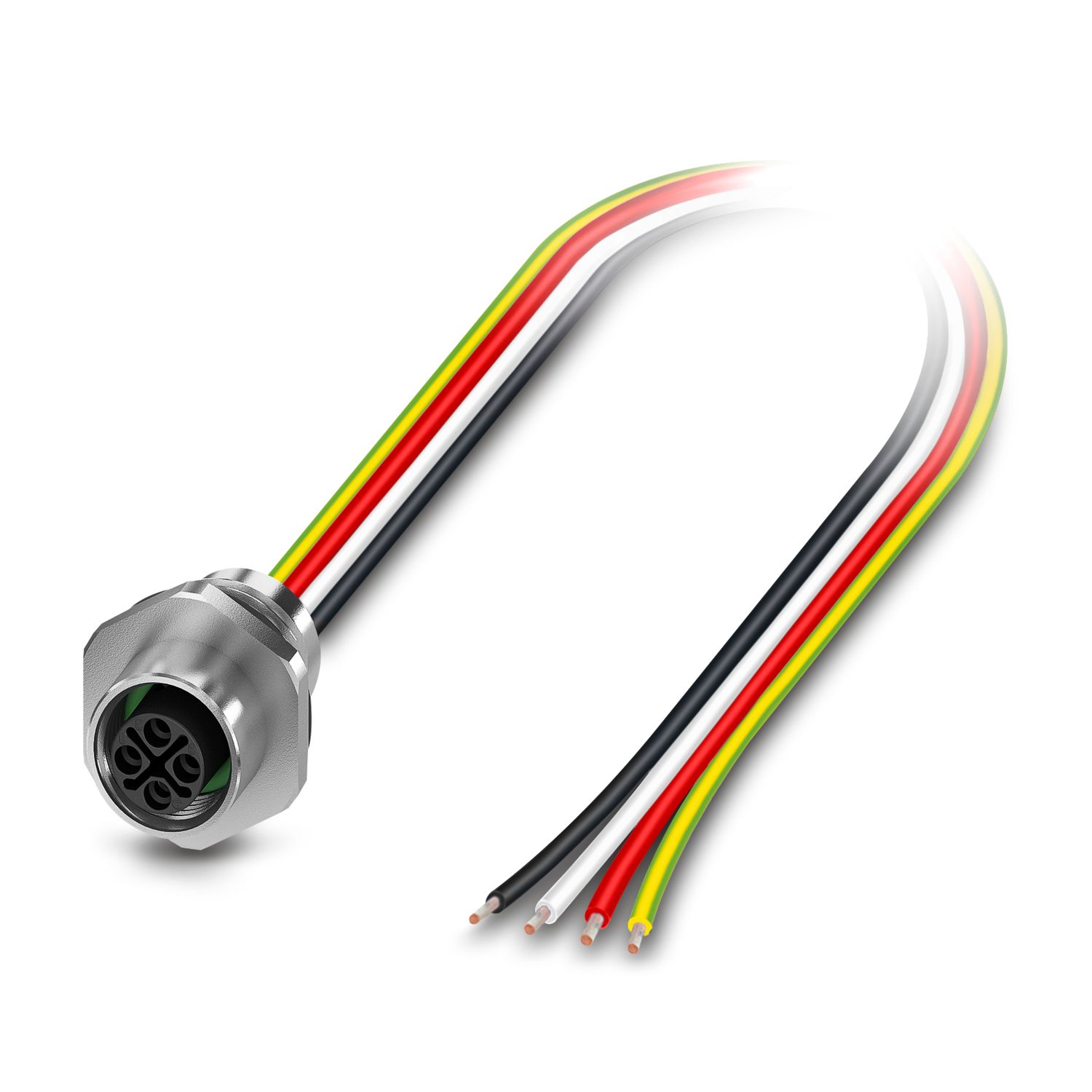

デバイスプラグインコネクタ前面取付け、電源、4-極、筐体取付メスコネクタ、ストレート、 M12-標準、キーイング: S、上片側フリー、前面取付け、M16 x 1.5、-、ケーブル長: 2 m、 2.50 mm²、 PEXばら線

製品の詳細

動作時の注記	指定された電気的データおよびメカニカルデータはコネクタペアを正しくロックして取り付けている前提になっています。コネクタのロックが外れていたり汚染リスクがある場合は、IP54以上の保護キャップでコネクタをシールする必要があります。ばら線、ケーブル、プリント基板アッセンブリによる影響も考慮する必要があります。
安全上の注意事項
安全上の注意事項	警告：コネクタは、通電中に接続したり切断したりすることはできません。警告を無視したり不適切な使用を行った場合、人や財産に損害を与える可能性があります。
	• 警告：正常に機能する製品のみ作動させてください。製品の損傷を定期的に点検する必要があります。不良品はただちに廃棄してください。損傷している製品は交換してください。製品の修理は不可能です。
	• 警告：製品の設置や操作は、電気の資格を有する人員のみが行ってください。以下の安全上の注意事項を順守する必要があります。資格を有する人員は、電気工学の基礎に精通している必要があります。危険を認識し回避することができなければなりません。パッケージに記載の関連記号は、電気工学に精通した人員のみが製品の設置と操作を許可されていることを示します。
	• これらの製品は、プラント、コントローラ、電気機器のエンジニアリングでのアプリケーションに適しています。
	• コネクタを屋外アプリケーションで操作する際は、環境による影響から個別に保護する必要があります。
	組み立てられた製品を操作したり、不適切に開くことはできません。
	• リストに記載されている規格の技術データ内で指定されている嵌合コネクタのみを使用してください（例：phoenixcontact.com/productsのオンライン製品アクセサリに記載のもの）。
	サードパーティのメーカーと直接接続した製品を使用する場合は、ユーザーの責任となります。
	• 動作電圧> 50 V ACの場合、導電性コネクタハウジングを接地する必要があります。
	• ケーブルを敷設する際、コネクタの引張荷重が規格で指定されている上限を超えないようにしてください。
	• 対応する技術データを順守してください。以下に関する情報をご覧いただけます。 o 製品 o 梱包ラベル o 付属書類 o 製品ページのオンラインphoenixcontact.com/products
	• フエニックス・コンタクト推奨のツールのみご使用ください
	• 使用していないコネクタを保護するには、保護キャップを使用してください。適切なアクセサリは、phoenixcontact.com/productsの製品のアクセサリセクションからオンラインで入手できます。
	• 保護接地または機能接地が正しく接続されていることを確認してください。
	• VDE 0100/1.97 § 411.1.3.2およびDIN EN 60 204/11.98 § 14.1.3は、ケーブルおよび/またはコネクタで複数の回路を組み合わせる場合に適用できます
	• コネクタは通常運転でウォームアップします。周囲の状況によって、コネクタの表面温度は上昇を続ける可能性があります。この場合、ユーザーには警告を通知する責任があります。（例：DIN EN ISO 13732-1:2008-12）。

取付けタイプ	前面取付け M16 x 1.5 締付け限界
組立てに関する注意事項	締付け限界

製品ライン	丸型コネクタ（デバイス側）
アプリケーション	電源
センサの種類	電源
極数	4
ケーブル引込み口の数	1
パワーコンタクトの数	3
シールド用	なし
キーイング	S
ねじ種類	M12
絶縁特性
過電圧カテゴリ	III
汚染度	3

UL94難燃性クラス	V0
シーリング材	FKM
芯線絶縁材質	PE-X
コンタクト材質	CuZn
コンタクト表面材質	Ni/Au
ねじ式接続の素材	亜鉛ダイカスト（ニッケル合金）
導体材質	ベア銅線

定格サージ電圧	6 kV
	6 kV AC
絶縁抵抗	≥ 100 MΩ
試験電圧	6 kV
テスト電圧、コア/コア	6 kV

電線接続
接続方法	-
コンタクトタイプ	メス
電線断面積	2.5 mm²

機械的仕様
挿抜回数	> 100

接続1
ソケットの設計	筐体取付メスコネクタ
ソケットケーブル挿入口	ストレート
ソケットのねじ種類	M12
ソケットロックタイプ	標準
キーイング	S
接続 2
ソケットの設計	片側フリー

導体の長さ	2 m
ケーブルタイプ	PEXばら線
信号の種類／カテゴリ	電源
ワイヤ径、絶縁部を含む	3 mm
単線、色	黒1、白2、赤3、緑／黄
電線断面積	2.5 mm²
導体材質	ベア銅線
AWG信号ライン	16
テスト電圧、コア/コア	6 kV
ハロゲンフリー	IEC 60754-1準拠
難燃性	UL FT-2に準拠
その他の耐性	加水分解抵抗性
使用周囲温度	-40 °C ... 85 °C (メカニカルな動作なし)
	-40 °C ... 85 °C (メカニカルな動作なし)
	-25 °C ... 105 °C (ケーブル、可動設置)

周囲条件
保護等級	IP65/IP67 (嵌合時)
	IP65/IP67
使用周囲温度 (メスコネクタ/オスコネクタ)	-25 °C ... 85 °C (プラグ/ソケット)
使用周囲温度 (ケーブル、固定設置)	-40 °C ... 85 °C (メカニカルな動作なし)
使用周囲温度 (ケーブル、可動設置)	-25 °C ... 105 °C (ケーブル、可動設置)
使用周囲温度 (ケーブル、固定設置)	-40 °C ... 105 °C (ケーブル、固定設置)
UL Type Rating	Type 4 (indoor use only)
	Type 12

難燃性	UL FT-2に準拠
その他の耐性	加水分解抵抗性
標準割当て	M12丸型コネクタ
標準/仕様	IEC 61076-2-111に基づく

販売用データ

アイテム番号	1329923
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	ABQCEF
GTIN	4063151625771
1個あたりの重量（梱包を含む）	242.457 g
1個あたりの重量（梱包を含まない）	242.457 g
関税率	85444290
生産国	US

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	600 V	16 A	- 14

Environmental product compliance

互換性のある製品

アクセサリ

特長

コンパクトデバイス用：狭いスペースでハイパワーを伝送

レンチサイズ19に適したXLハウジング形状で取付けが簡単

長期的なガスケット安定性のための機械的締付け制限

すぐに使用できるばら線をプリアッセンブリ

カスタム指定のアッセンブリ、ばら線の長さは指定可能

ばら線側をシールし最適な気密性を確保

高度な伝送安全性：オプションのEMCナットでハウジングにシールド接続

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
