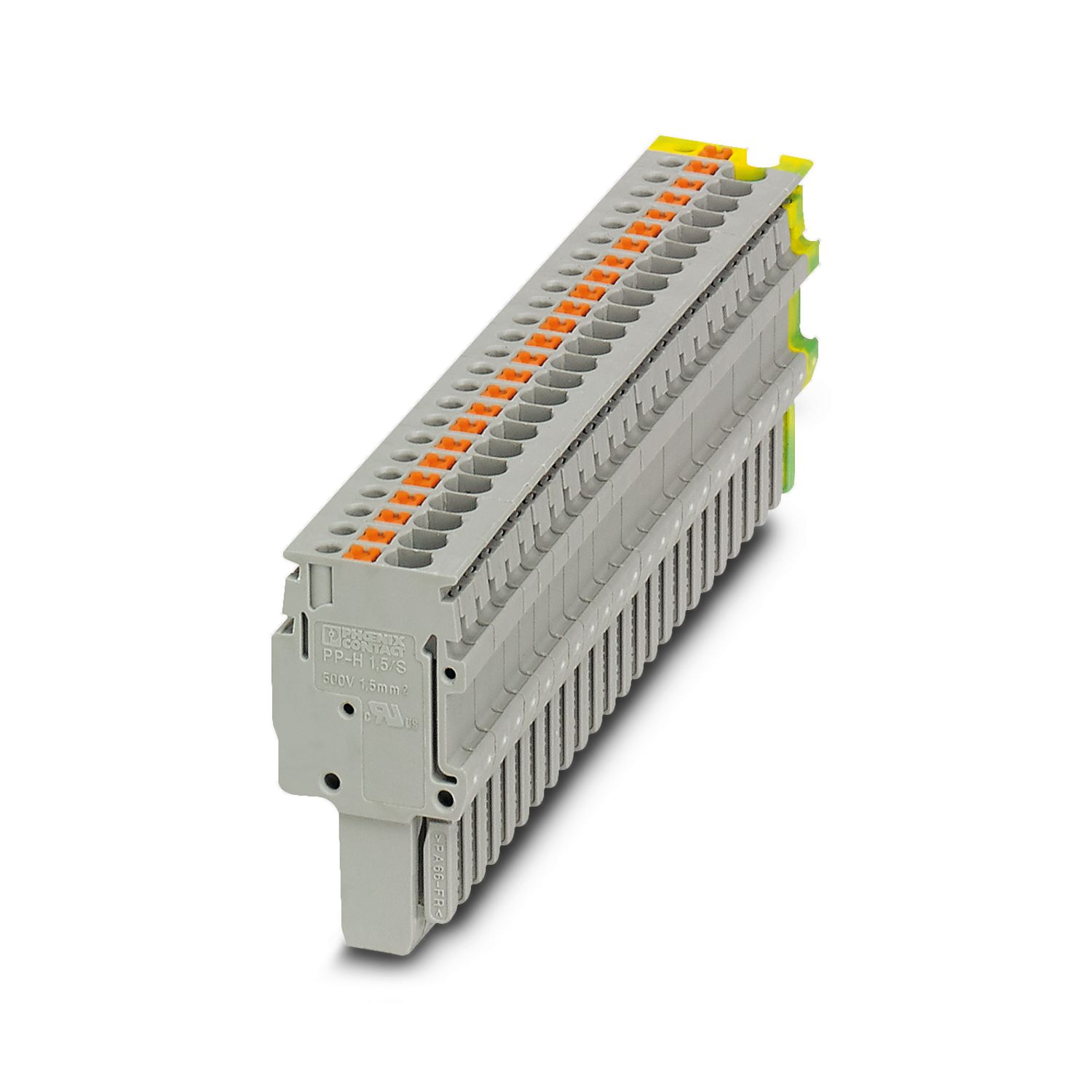

PP-H 1,5/S/25 (24GY/1GNYE) - コネクタ - 3061965

製品ライン	端子台プラグ
極数	25
ピッチ	3.5 mm
接続数	25
行の数	1
型式	その他
電位	24
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	0.56 W

段あたり接続数	25
定格接続サイズ	1.5 mm²
1段
剥き線長さ	8 mm
内部シリンダゲージ	A1 / B1
準拠規格	IEC 61984
接続電線サイズ、単線	0.14 mm² ... 1.5 mm²
断面積AWG	26 ... 14 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 1.5 mm²
接続電線サイズ、撚線[AWG]	26 ... 14 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 1 mm²
定格電流	17.5 A (ディレーティングに注意すること)
最大負荷電流	17.5 A (接続電線断面積が1.5 mm²の場合)
定格電圧	500 V
定格電線断面積	1.5 mm²
1段直接接続可能な電線断面積
接続電線サイズ、単線	0.25 mm² ... 1.5 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.34 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.34 mm² ... 1 mm²

幅	87.5 mm
高さ	31.3 mm
ピッチ	3.5 mm

色	マルチカラー
		灰 (RAL 7042)
		緑-黄
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	130 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354）	28 MJ/kg
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

周囲条件
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（保管時/移動時）	30 % ... 70 %

アイテム番号	3061965
梱包単位	10 pc
最低注文数	10 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2244
GTIN	4046356671217
1個あたりの重量（梱包を含む）	42.33 g
1個あたりの重量（梱包を含まない）	42.33 g
関税率	85366990
生産国	PL

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
