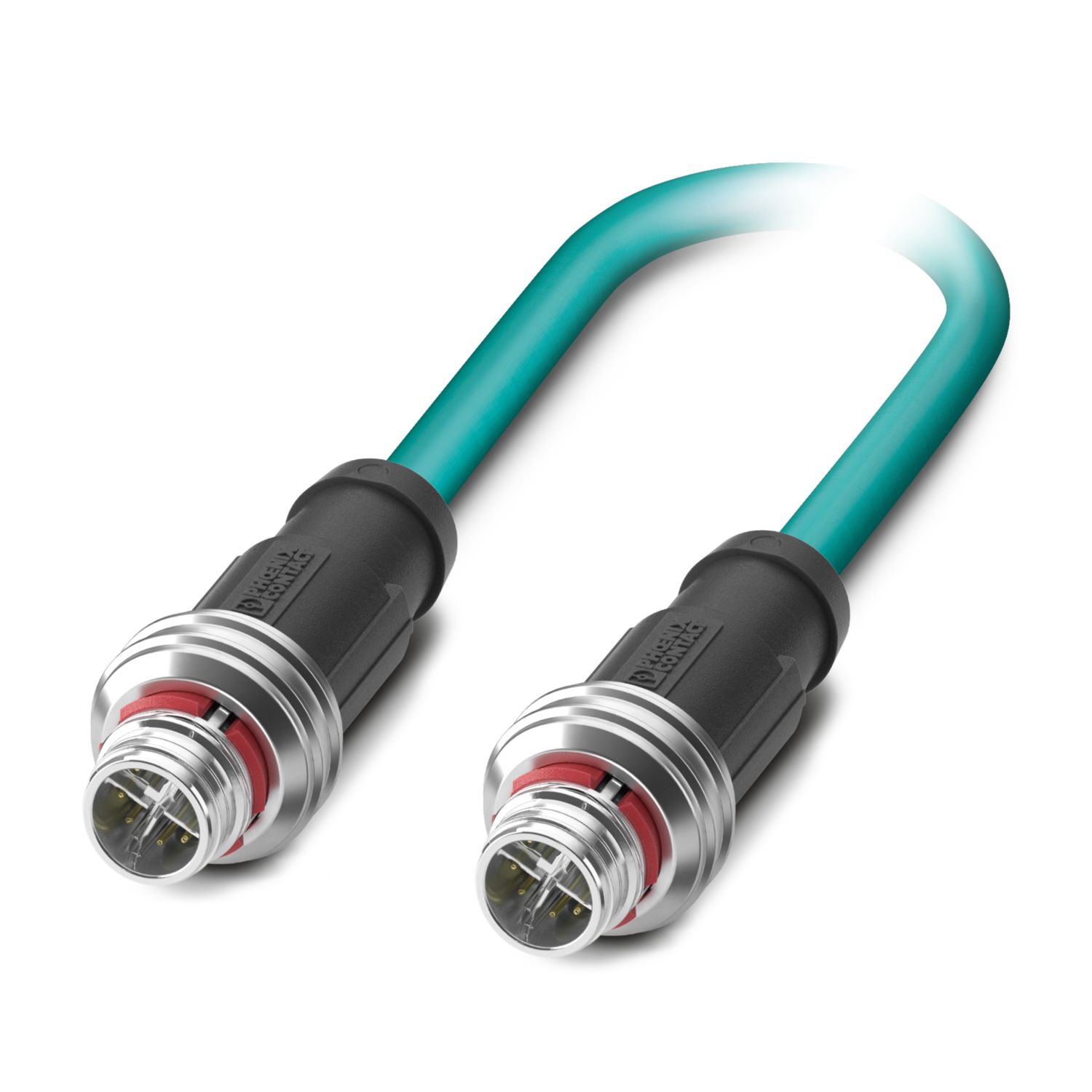

NBC-P12MSX/10,0-94F/P12MSX
-
ネットワークケーブル
1584432
ネットワークケーブル、Ethernet CAT6A (10 Gbps)、8-極、PUR ハロゲンフリー、水色RAL 5021、シールド対応 (Advanced Shielding Technology)、プラグ ストレート M12、キーイング: X / IP67、上 プラグ ストレート M12 / IP67、ケーブル長: 10 m
製品の詳細
| 製品ライン | 通信用ケーブルはプリアッセンブリ |
| アプリケーション | 標準 |
| センサの種類 | Ethernet |
| 極数 | 8 |
| シールド用 | あり |
| バスシステム | Ethernet |
| 信号の種類/カテゴリ | Ethernet CAT6A、 10 Gbps |
| 状態表示 | なし |
| 状態表示あり | なし |
| 定格電圧UN | 48 V AC |
| 60 V DC | |
| 標準規格 IN | 0.5 A |
| 通信媒体 | 銅 |
| 通信速度 | 10 Gbps |
| 接続1 | |
| 寸法図 |
M12プラグのピンアサイン、8極、Xコーディング、ピン側
|
| 型式 | プラグ、 8-極、 シールド対応 (Advanced Shielding Technology)、 プッシュプル |
| 極数 | 8 |
| シールド用 | あり |
| シールド | Advanced Shielding Technology |
| 信号の種類/カテゴリ | Ethernet CAT6A (IEC 11801)、 10 Gbps |
| サージ電圧カテゴリ | II |
| 汚染度 | 3 |
| 部材 お問い合わせ先 | CuZn |
| 部材 コンタクト表面 | Ni/Au |
| 部材 コンタクトキャリア | PA 6.6 |
| 部材 グリップ本体 | TPU、難燃性、自己消火型 |
| 部材 シール | FKM |
| UL94難燃性クラス | V0 |
| 使用周囲温度 | -25 °C ... 85 °C |
| 標準割当て | M12プラグコネクタ |
| 標準/規則 | IEC 61076-2-010 |
| 接続 2 | |
| 寸法図 |
M12プラグのピンアサイン、8極、Xコーディング、ピン側
|
| 型式 | プラグ、 8-極、 シールド対応 (Advanced Shielding Technology)、 プッシュプル |
| 極数 | 8 |
| シールド用 | あり |
| シールド | Advanced Shielding Technology |
| 信号の種類/カテゴリ | Ethernet CAT6A (IEC 11801)、 10 Gbps |
| サージ電圧カテゴリ | II |
| 汚染度 | 3 |
| 部材 お問い合わせ先 | CuZn |
| 部材 コンタクト表面 | Ni/Au |
| 部材 コンタクトキャリア | PA 6.6 |
| 部材 グリップ本体 | TPU、難燃性、自己消火型 |
| 部材 シール | FKM |
| UL94難燃性クラス | V0 |
| 使用周囲温度 | -25 °C ... 85 °C |
| 標準割当て | M12プラグコネクタ |
| 標準/規則 | IEC 61076-2-010 |
| 導体の長さ | 10 m |
| Ethernet 10ギガビット [94F] | |
| 寸法図 |
|
| UL AWLスタイル | 21238 (80 °C / 600 V) |
| 極数 | 8 |
| シールド用 | あり |
| ケーブルタイプ | Ethernet 10ギガビット [94F] |
| 電線構造 | 4x2xAWG26/7; S/FTP |
| AWG信号ライン | 26 |
| 電線断面積 | 4x 2x 0.14 mm² |
| ワイヤ径、絶縁部を含む | 1 mm ±0.05 mm |
| ケーブル外径 | 6.40 mm ±0.2 mm |
| 外部シース素材 | PUR |
| 外部シース、色 | 水色RAL 5021 |
| 導体材質 | ベア銅線 |
| 芯線絶縁材質 | 発泡PE |
| 単線、色 | 白/青-青、白/オレンジ-オレンジ、白/緑-緑、白/茶-茶 |
| ツイストペア | 2コアをペアに |
| 全ツイスト | 4ペア芯線 |
| 光シールドカバー | 70 % |
| 絶縁抵抗 | ≥ 500 MΩ*km |
| ループ抵抗 | ≤ 290.00 Ω/km |
| 伝送インピーダンス | 100 Ω ±5 Ω (100 MHz時) |
| 定格電圧、ケーブル | ≤ 100 V |
| テスト電圧、コア/コア | 2000 V (50 Hz、1 分) |
| テスト電圧、コア/シールド | 2000.00 V (50 Hz、1 分) |
| 最小曲げ範囲、固定取付け | 4 x D |
| 最小曲げ半径、可動取付け | 8 x D |
| 最小曲げ半径、固定 | 26 mm |
| 最小曲げ半径、可動 | 51 mm |
| ハロゲンフリー | IEC 60754-1準拠 |
| 難燃性 | IEC 60332-1-2準拠 |
| UN ECE-R 118.03に準拠 | |
| CSA C 22.2 No. 210-FT1に準拠 | |
| 耐油性 | DIN EN 60811-404に準拠 |
| 使用周囲温度 | -40 °C ... 80 °C (ケーブル、固定設置) |
| -20 °C ... 80 °C (ケーブル、可動設置) | |
| 周囲条件 | |
| 保護等級 | IP65/IP67 |
