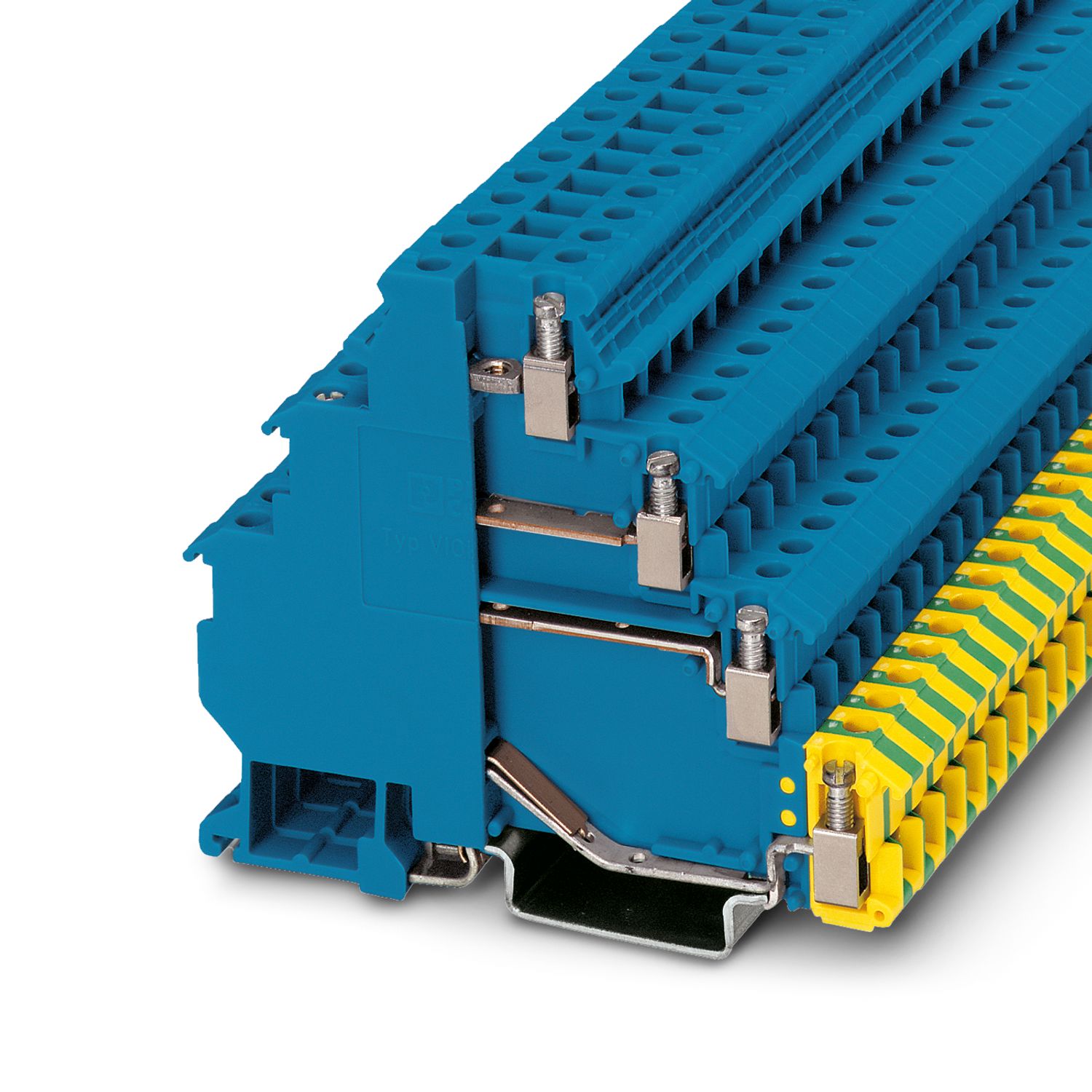

VIOK 1,5-3D/PE BU - イニシエータ／アクチュエータ端子台 - 2718316

製品の詳細

技術データ

製品特性

製品ライン	センサ/アクチュエータ端子台
接続数	7
行の数	4
絶縁特性
過電圧カテゴリ	III
汚染度	3

電気特性

定格サージ電圧	6 kV
規準状態での最大損失電力	0.77 W

接続データ

段あたり接続数	2
定格接続サイズ	2.5 mm²
2段目、3段目、4段目
接続方法	ネジ接続
ネジ山	M3
注記	DINレールの電流容量を確認してください。
締付けトルク	0.5 ... 0.6 Nm
剥き線長さ	8 mm
内部シリンダゲージ	A3
準拠規格	IEC 60947-7-1/IEC 60947-7-2
接続電線サイズ、単線	0.2 mm² ... 4 mm²
断面積AWG	24 ... 12 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.2 mm² ... 2.5 mm²
接続電線サイズ、撚線[AWG]	24 ... 14 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.25 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.25 mm² ... 2.5 mm²
差込み式ブリッジ付きの導体断面積、単線	4 mm²
差込み式ブリッジ付きの導体断面積、撚線	2.5 mm²
定格電流	24 A
最大負荷電流	26 A (接続電線断面積が2.5 mm²の場合)
定格電圧	400 V (差込み式ブリッジEB使用時は定格電圧が250 Vまで低下)
定格電線断面積	2.5 mm²

防爆データ

定格データ（ATEX/IECEx）
表示記号	 II 2 G Ex eb IIC Gb
動作温度範囲	-50 °C ... 105 °C
Ex認証済みアクセサリ	1205053 SZS 0,6X3,5
Ex認証済みアクセサリ		1201442 E/UK
ブリッジのリスト	挿入ブリッジ / EB 2- DIK GY / 2715898
		挿入ブリッジ / EB 2- DIK RD / 2716693
		挿入ブリッジ / EB 2- DIK BU / 2716648
		挿入ブリッジ / EB 3- DIK GY / 2715908
		挿入ブリッジ / EB 3- DIK RD / 2716745
		挿入ブリッジ / EB 3- DIK BU / 2716651
		挿入ブリッジ / EB 10- DIK GY / 2715937
		挿入ブリッジ / EB 10- DIK RD / 2716774
		挿入ブリッジ / EB 10- DIK BU / 2716680
ブリッジデータ	16 A / 2.5 mm² ΔT 45 K
Ex温度上昇	37 K (20 A / 2.5 mm²)
差込み式ブリッジでブリッジする場合	176 V
定格絶縁電圧	160 V
出力	(常時)
Exレベル概要
定格電圧	176 V
定格電流	20 A (ΔT 45 K)
最大負荷電流	25 A (ΔT 45 K)
Ex接続データ概要
トルク範囲	0.5 Nm ... 0.6 Nm
定格接続サイズ	2.5 mm²
定格断面積 AWG	14
電線接続容量（単線）	0.2 mm² ... 4 mm²
電線接続容量 AWG	24 ... 12
電線接続容量（撚線）	0.2 mm² ... 2.5 mm²
電線接続容量 AWG	24 ... 14
同じ接続サイズの電線2本、単線	0.2 mm² ... 1 mm²
同じ接続サイズの電線2本、AWG単線	24 ... 17
同じ接続サイズの2本線/撚線	0.2 mm² ... 1 mm²
同じ接続サイズの電線2本、AWG撚線	24 ... 17
出力	(常時)
Exレベルレベル1
接触抵抗	0.8 mΩ
出力	(常時)
Exレベルレベル2
接触抵抗	0.6 mΩ
出力	(常時)
Exレベルレベル3
接触抵抗	0.5 mΩ

寸法

幅	6.2 mm
高さ	82.5 mm
NS 35/7、5の奥行き	70 mm
NS 35/15の奥行き	77.5 mm

材料仕様

色	青 (RAL 5015)
UL94難燃性クラス	V2
絶縁材質グループ	I
絶縁材質	PA

機械的特性

機械的仕様
開放サイドパネル	なし

環境条件と実際の条件

周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

規格と基準

準拠規格	IEC 60947-7-1/IEC 60947-7-2

取付け

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	2718316
梱包単位	50 pc
最低注文数	50 pc
セールスキー	******
プロダクトキー	BE1218
GTIN	4017918233617
1個あたりの重量（梱包を含む）	27.63 g
1個あたりの重量（梱包を含まない）	27.63 g
関税率	85369010
生産国	PL

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
keine
	300 V	15 A	28 - 14

Environmental product compliance

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
