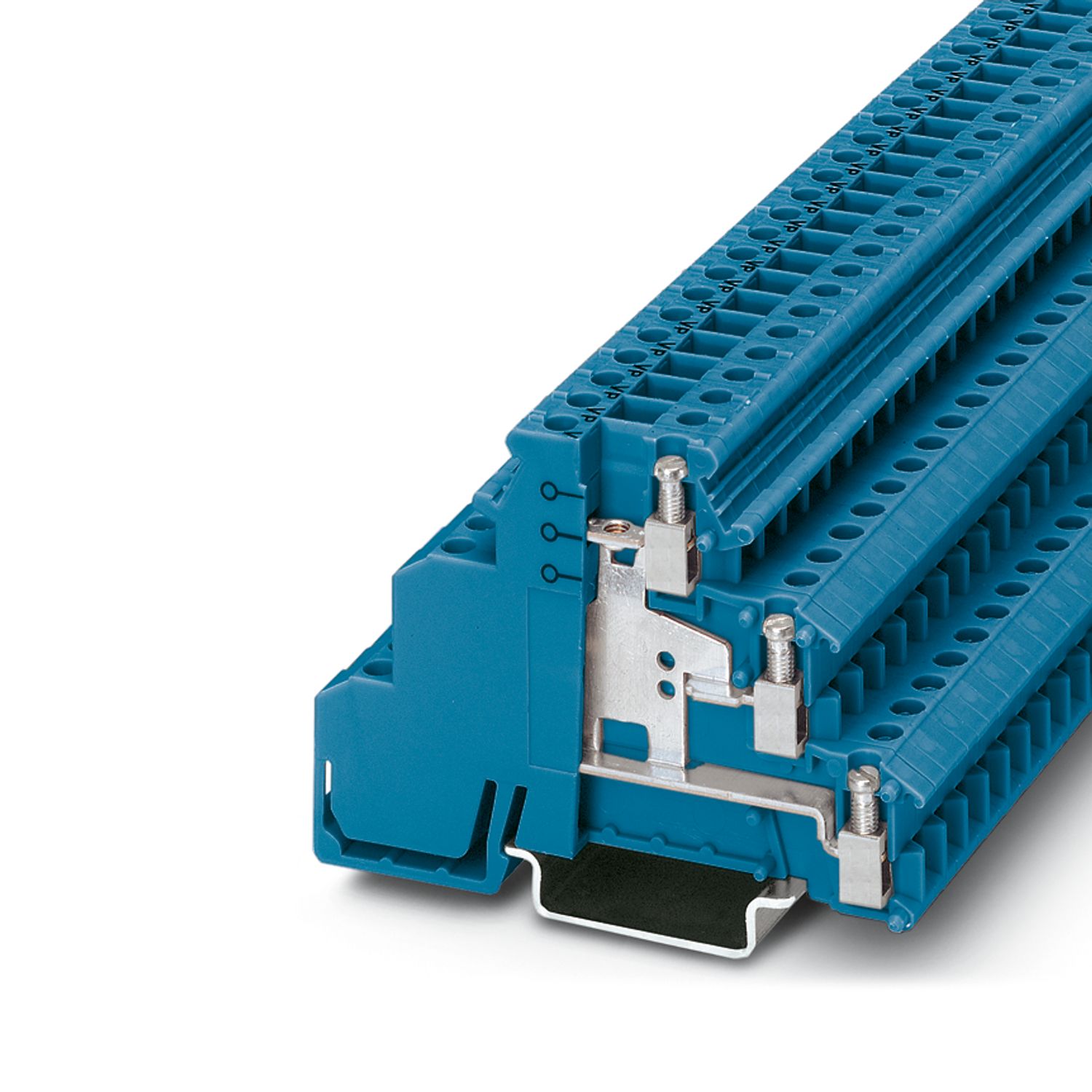

DIKD 1,5-PV BU - イニシエータ／アクチュエータ端子台

2715584

イニシエータ／アクチュエータ端子台、等電位ボンディングあり、定格電圧: 250 V、定格電流: 24 A、接続方式: ネジ接続、 1段目、2段目、3段目、定格断面積: 2.5 mm², 断面積: 0.2 mm² - 4 mm²、取付けタイプ: NS 35/7,5、 NS 35/15、色: 青

製品の詳細

製品ライン	センサ/アクチュエータ端子台

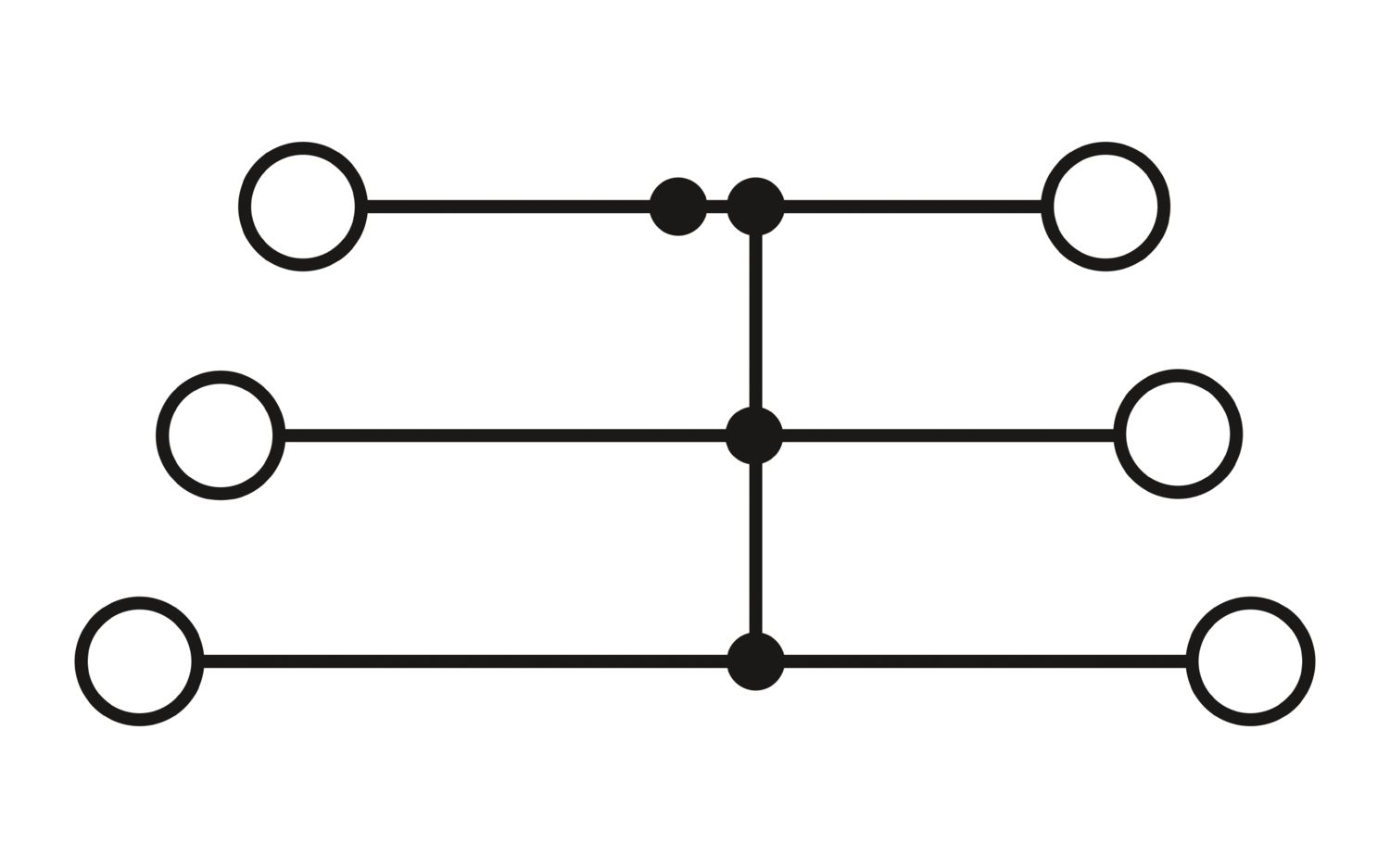

接続数	6
行の数	3
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	4 kV
規準状態での最大損失電力	0.77 W

段あたり接続数	2
定格接続サイズ	2.5 mm²
1段目、2段目、3段目
ネジ山	M3
締付けトルク	0.5 ... 0.6 Nm
剥き線長さ	8 mm
内部シリンダゲージ	A3
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.2 mm² ... 4 mm²
断面積AWG	24 ... 12 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.2 mm² ... 2.5 mm²
接続電線サイズ、撚線[AWG]	24 ... 14 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.25 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.25 mm² ... 2.5 mm²
差込み式ブリッジ付きの導体断面積、単線	4 mm²
差込み式ブリッジ付きの導体断面積、撚線	2.5 mm²
同じ接続サイズの電線2本、単線	0.2 mm² ... 1 mm²
同じ接続サイズの2本線/撚線	0.2 mm² ... 1 mm²
同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし	0.25 mm² ... 1 mm²
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり	0.5 mm² ... 1 mm²
定格電流	24 A
最大負荷電流	32 A (接続電線断面積が4 mm²の場合、接続された全電線の総電流値が最大負荷電流を超えないこと。)
定格電圧	250 V
定格電線断面積	2.5 mm²

幅	6.2 mm
高さ	72.5 mm
NS 35/7、5の奥行き	54.5 mm
NS 35/15の奥行き	62 mm

色	青 (RAL 5015)
UL94難燃性クラス	V2
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-40 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	125 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	125 °C

サージ電圧試験
試験結果	試験合格
温度上昇試験
要求温度上昇試験	温度上昇≤ 45 K
試験結果	試験合格
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	1.5 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	なし

機械的強度
試験結果	試験合格
キャリアのアタッチメント
DINレール/固定支柱	NS 35
試験結果	試験合格

ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	2715584
梱包単位	50 pc
最低注文数	1 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE1217
カタログのページ	ページ 481 (C-1-2019)
GTIN	4017918061470
1個あたりの重量（梱包を含む）	21.353 g
1個あたりの重量（梱包を含まない）	21.353 g
関税率	85369010
生産国	PL

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	300 V	15 A	28 - 14

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	15 A	30 - 14
PE接続			30 - 14
使用グループ C
	150 V	15 A	30 - 14
PE接続			30 - 14
使用グループ D
	300 V	10 A	30 - 14

Environmental product compliance

互換性のある製品

アクセサリ

特長

分電端子台にはグレー、青、黒の絶縁ハウジングがあり電位を明確に区別

上段をブリッジして6か所を超える接続ポイントを分電可能

省スペースの分電端子台

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
