この端子台はInlineステーション内で使用するために設計されています。 アナログ電流および電圧信号を出力するために使用します。 特別なエンジニアリング対策と試験により、過酷な環境条件下で使用することができます。

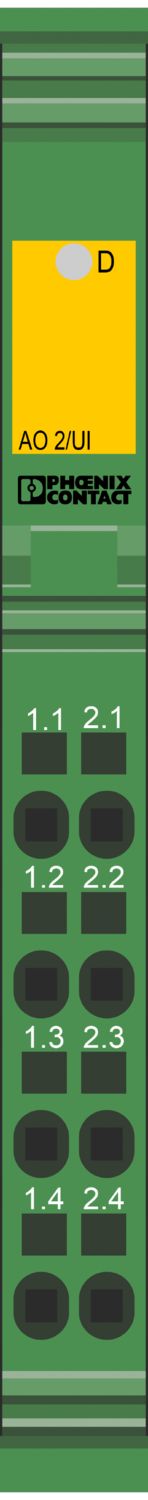

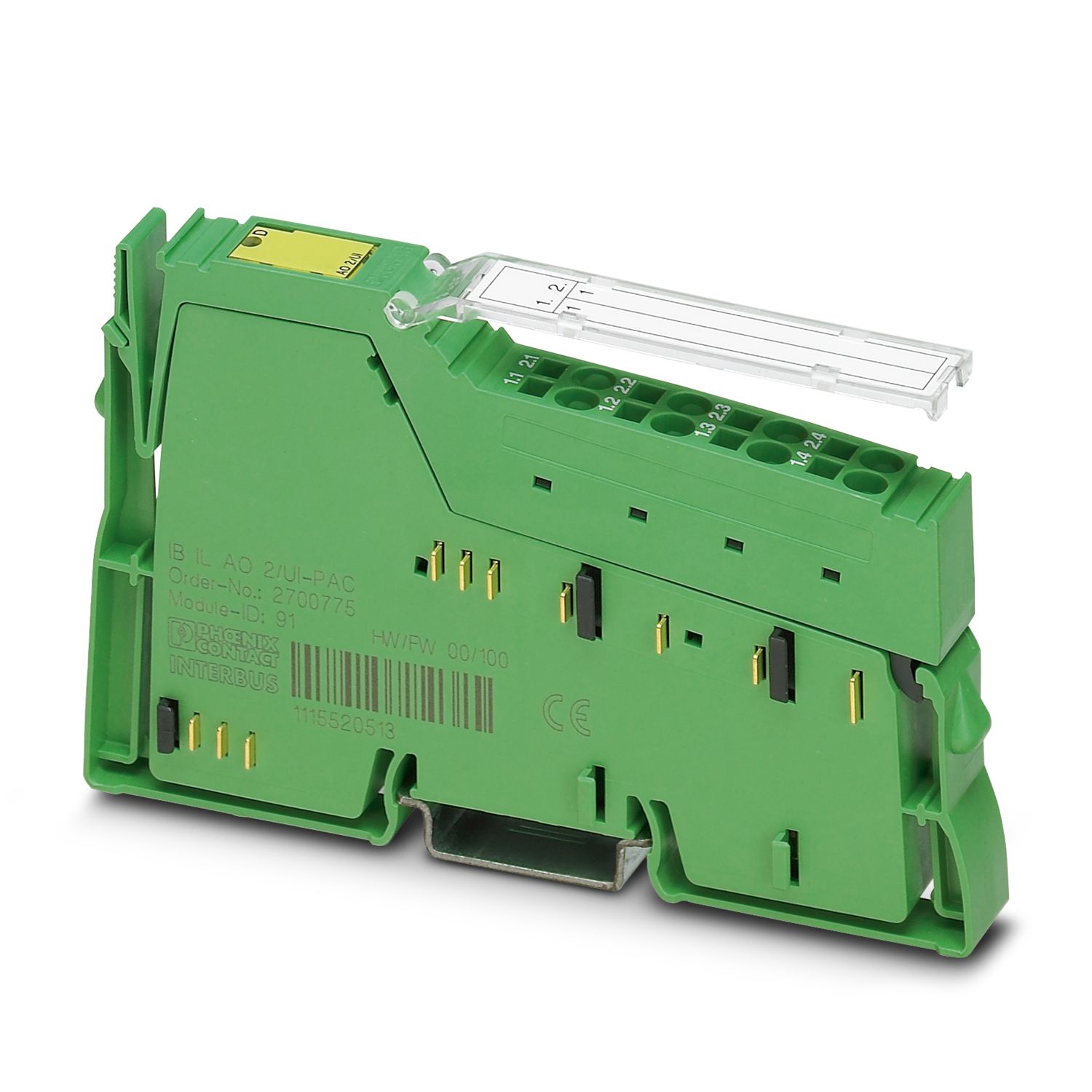

IB IL AO 2/UI-XC-PAC
-
アナログモジュール
2701389
Inline、 アナログ出力端子台、アナログ出力: 2、0 V ... 10 V、-10 V ... 10 V、0 mA ... 20 mA、4 mA ... 20 mA、-20 mA ... 20 mA、接続テクノロジ: 2線式、ローカルバスの伝送速度: 500 kBit/s、過酷な条件仕様、保護等級: IP20、Inlineコネクタとマーキングエリアを含む
無料でダウンロードができます。
ダウンロード
製品の詳細
| 外形寸法 |
|
| 幅 | 12.2 mm |
| 高さ | 119.8 mm |
| 奥行き | 71.5 mm |
| 寸法のメモ | ハウジングの寸法 |
| アプリケーションノート | |
| アプリケーションノート | 産業用途専用 |
| インラインローカルバス | |
| インターフェースの数 | 2 |
| 接続方法 | Inlineデータジャンパ |
| 通信速度 | 500 kBit/s |
| 伝送手段 | 銅 |
| モジュール | |
| IDコード（dec.） | 91 |
| IDコード（進法） | 5B |
| 長さコード（16進） | 04 |
| 長さコード（10進） | 04 |
| プロセスデータチャネル | 64 ビット |
| 入力アドレスエリア | 8 バイト |
| 出力アドレスエリア | 8 バイト |
| 抵抗長さ | 64 ビット |
| 必須パラメータデータ | 10 バイト |
| 必要なコンフィグレーションデータ | 5 バイト |
| アナログ: | |
| 出力名 | アナログ出力 |
| 接続方式 | 2線式 |
| 接続技術に関する注意 | シールド対応 |
| 出力数 | 2 |
| D/A変換時間 | 通常 10 µs |
| D/Aコンバータの分解能 | 12 ビット |
| 保護回路 | 短絡および過負荷保護; 電子的 |
| 過電流保護; サージ抑制ダイオード | |
| データ形式 | IB IL、S7互換 |
| 出力値の表示 | 12ビット（11ビット + サインビット） |
| プロセスデータ更新 | バス同期 |
| 電流出力信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| 負荷/出力負荷電流出力 | ≤ 450 Ω |
| 電圧出力信号 | 0 V ... 10 V |
| -10 V ... 10 V | |
| 負荷/出力負荷電圧出力 | > 1 kΩ |
| 許容ケーブル長 | 最大 250 m (この仕様は、手順に従って取付けた場合の定格運転時を基準にしています。この仕様は次の基準ケーブルタイプをもとにしています。シールド済みパワーステーションケーブル：LiYCY、2 x 2 x 0.5 mm²; VDE0812) |
| 製品ライン | I/Oコンポーネント |
| 製品シリーズ | Inline |
| タイプ | モジュラー |
| 製品内容 | Inlineコネクタとマーキングエリアを含む |
| 特殊な性質 | 過酷な条件仕様 |
| 診断メッセージ | 内部I/O電源エラー I/Oエラーメッセージをバスカプラに送信 |
| I/O電源エラー 診断コードのメッセージ（IB IL形式） | |
| 出力の短絡/過負荷 診断コードのメッセージ（IB IL形式） | |
| 設定無効 診断コードのメッセージ（IB IL形式） | |
| 絶縁特性 | |
| 過電圧カテゴリ | II (IEC 60664-1、EN 60664-1) |
| 汚染度 | 2 (IEC 60664-1、EN 60664-1) |
| 電位: 通信パワー(UL) | |
| 電源 | 7.5 V DC (電圧ジャンパ経由) |
| 消費電流 | 最大 65 mA |
| 通常 55 mA | |
| 電位: アナログモジュール(UANA)の電源 | |
| 電源 | 24 V DC (電圧ジャンパ経由) |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 消費電流 | 最大 75 mA (定格電流負荷（IOUT1/2 = 20 mA、RL = 0 Ω）) |
| 最大 30 mA (無負荷) | |
| 通常 38 mA (定格電圧負荷（UOUT1/2 = 10 V、RL = 1 kΩ）) | |
| 最大 45 mA (定格電圧負荷（UOUT1/2 = 10 V、RL = 1 kΩ）) | |
| 通常 65 mA (定格電流負荷（IOUT1/2 = 20 mA、RL = 0 Ω）) | |
| 通常 24 mA (無負荷) | |
| 電気的絶縁／電圧範囲の絶縁 | |
| 試験電圧: 7.5 V電源（バスロジック）/24 Vアナログ電源（アナログI/O） | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 7.5 V電源（バスロジック）/機能保護接地 | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 24 Vアナログ電源（アナログI/O）/機能保護接地 | 500 V AC、 50 Hz、 1 最小 |
| 接続技術 | |
| 連続名 | インラインコネクタ |
| 電線接続 | |
| 接続方法 | スプリングケージ接続方式 |
| 接続電線サイズ、単線 | 0.08 mm² ... 1.5 mm² |
| 撚線の接続電線サイズ | 0.08 mm² ... 1.5 mm² |
| 接続電線断面積AWG | 28 ... 16 |
| 剥き線長さ | 8 mm |
| インラインコネクタ | |
| 接続方法 | スプリングケージ接続方式 |
| 単線接続サイズ | 0.08 mm² ... 1.5 mm² |
| 接続電線サイズ/撚線 | 0.08 mm² ... 1.5 mm² |
| 接続電線サイズ AWG | 28 ... 16 |
| 剥き線長さ | 8 mm |
| 周囲条件 | |
| 使用周囲温度 | -25 °C ... 55 °C (標準) |
| -40 °C ... 70 °C (拡張、データシートの「Tested successfully: Use under extreme ambient conditions（試験は成功しました：厳しい環境条件で使用できます）」を参照してください。) | |
| 保護等級 | IP20 |
| 気圧（動作） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 気圧 （保管/移動） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 許容湿度（動作時） | 10 % ... 95 % (結露なし) |
| 許容湿度（保管時/移動時） | 10 % ... 95 % (結露なし) |
| 保護クラス | III (IEC 61140、EN 61140、VDE 0140-1) |
| 取付けタイプ | DINレール取付け |
特長
アナログ出力チャネルx 2

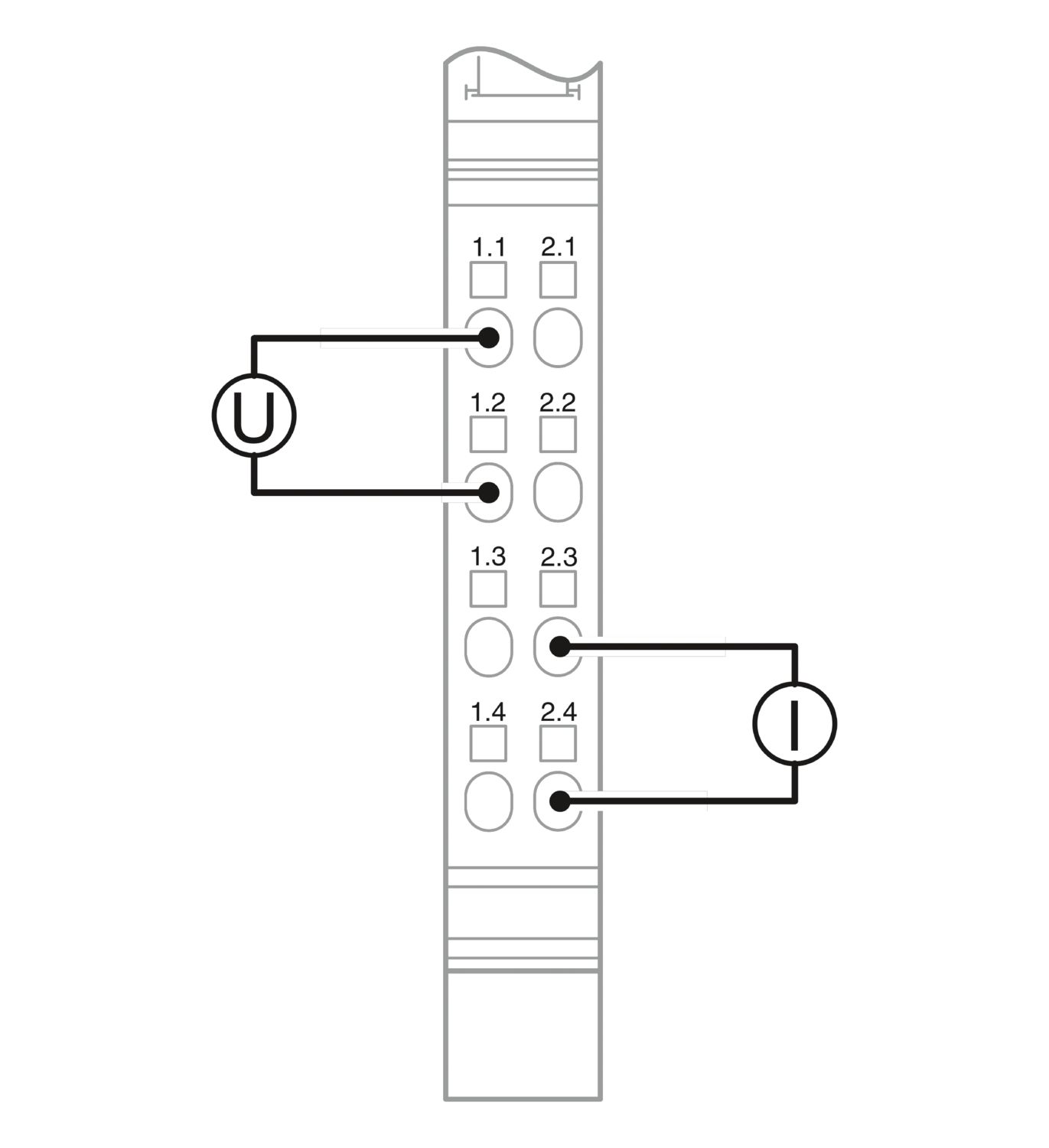

アクチュエータを2線接続
電流：0～20 mA、4～20 mA、±20 mA
電圧：0 ... 10 V、±10 V
過酷な環境下で使用可能
拡張温度範囲は -40 °C ... +70 °C（データシートの「Tested successfully: Use under extreme ambient conditions（正しく試験されました：厳しい環境条件で使用できます）」を参照）
コーティングプリント基板
