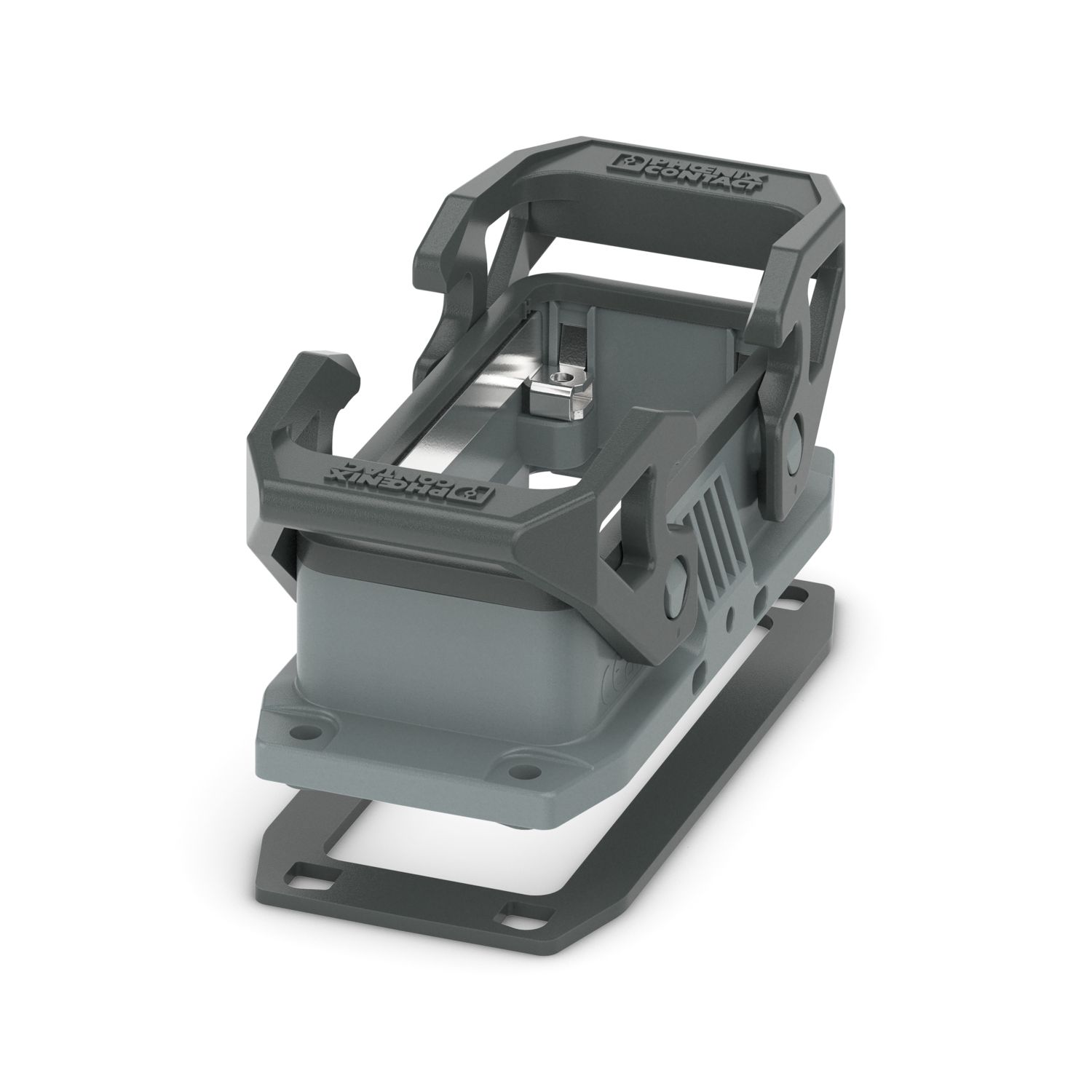

HC-EE-B16-BWD-PLRGY - ハウジング
HC-EE-B16-BWD-PLRGY
-
ハウジング
1508603
パネル取付けベース B16、 ダブルロッキングラッチ付き、 部材: PP、 ケーブルグランド: なし、 標準、 平型ガスケット付き
製品の詳細
Expand all
Collapse all
技術データ
注記
概要
コンタクトインサートHC-B16、BB32、D40、DD72、HS6、HV6、M、K、HV06-I-PR、HV 6-E...Cに対応
製品特性
製品ライン
ロッキングラッチ付きハウジング
ハウジングタイプ
パネル取付けベース
アプリケーション
標準
タイプ
B16
Pgねじ接続方式
なし
材料仕様
UL 94難燃性クラス
HB (ハウジング)
V0 (嵌合ロック)
シーリング材
NBR
NBR
ハウジングの材質
PP
ロッキングラッチ材質
PA
機械的特性
機械的仕様
ロッキングタイプ
ラッチ
接続データ
締付けトルク
0.8 Nm ... 1.2 Nm (パネル取付けベースのM4取付けねじ用)
取付け
組立てに関する注意事項
Dシリーズの端子台付きコネクタには非対応
Click-inコンタクトインサート用ではありません
環境条件と実際の条件
周囲条件
保護等級
IP65
耐衝撃度
IK07
使用周囲温度
-40 °C ... 85 °C
販売用データ
アイテム番号
1508603
梱包単位
1 pc
最低注文数
1 pc
注記
受注生産（返品不可）
セールスキー
******
プロダクトキー
AFGAPA
GTIN
4063151970222
1個あたりの重量（梱包を含む）
85.2 g
1個あたりの重量（梱包を含まない）
85.2 g
関税率
85389099
生産国
CN
分類
ECLASS
ECLASS-13.0
27440202
ECLASS-15.0
27440202
ETIM
ETIM 9.0
EC000437
Environmental product compliance
EU RoHS
既知の範囲で免責が生じます
はい
(免除なし)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)
0.1 wt% を超える物質なし
互換性のある製品
Expand all
Collapse all
アクセサリ
HC-B 16-I-UT-M
-
コンタクトインサート
1648238
HC-B 16-I-UT-F
-
コンタクトインサート
1648241
HC-B10-24-DL-PLBK
-
ハウジングブラケット
1407696
HC-B16-BCFD-P-BK
-
保護カバー
1346539
