HC-BB46-I-PT-M
-
コンタクトインサート
1014424
コンタクトインサート、極数: 46+PE、 サイズ: B24、 電源コンタクト: 46、 制御用コンタクト: 0、 極当りの結線数: 1、 ピン、 プッシュイン接続、 500 V、16 A、 0.5 mm2 ... 2.5 mm2、 アプリケーション: 電源
製品の詳細
| 概要 | フェルールなしの撚線用 |
| 概要 | コネクタは、負荷/電圧なしの場合のみ操作できます。 |
| 概要 | 撚線は、IEC 60228クラス1～5に準拠している場合はフェルールなしで使用可能。個々のリッツ線の直径は0.17 mm以上である必要があります。 |
| 組立てに関する注意事項 | 正しく使用するために、保護等級IP54以上のケースに設置する必要があります。 |
| 製品ライン | コンタクトインサート、極数一定 |
| シリーズ | HC-BB |
| アプリケーション | 電源 |
| タイプ | B24 |
| 極数 | 46 |
| 接続プロファイル | 46+PE |
| コンタクト番号設定 | 1 - 46 |
| 極当りの結線数 | 1 |
| パワーコンタクトの数 | 46 |
| コントロールコンタクトの数 | 0 |
| コンタクトの種類 | 切削型 |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |

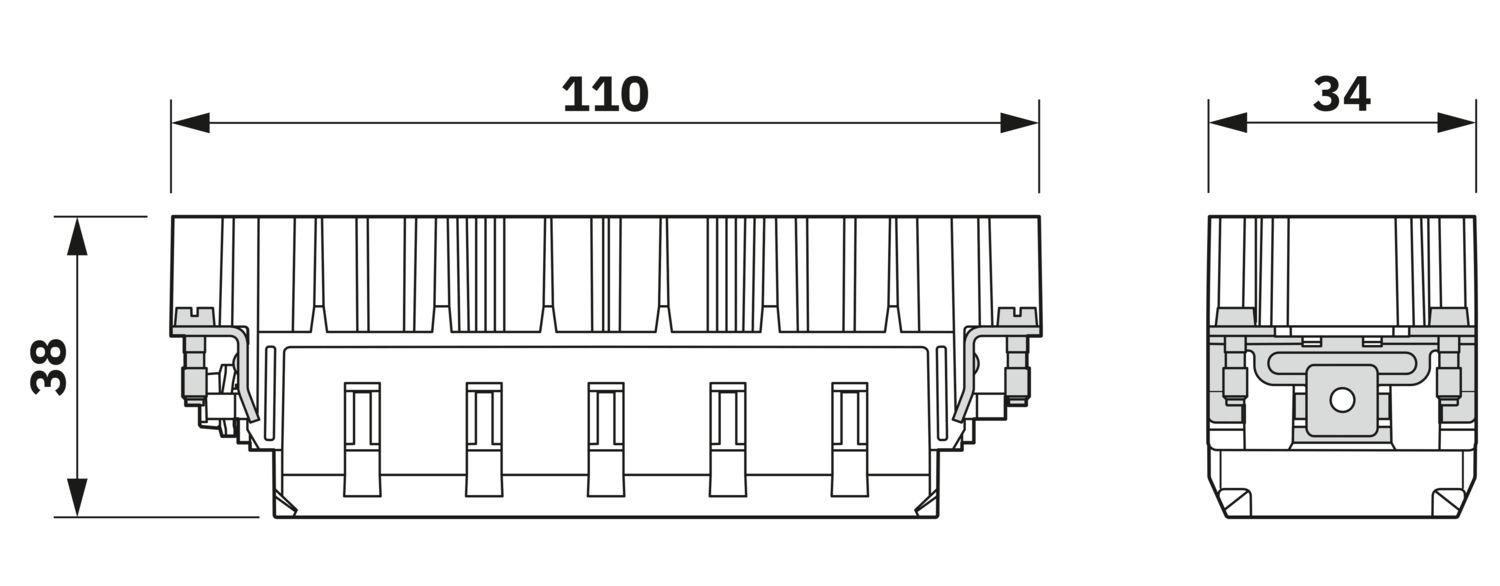

| 外形寸法 |
|
| 幅 | 34 mm |
| 高さ | 38 mm |
| 長さ | 110 mm |
| ドリル穴の距離、水平方向 | 104 mm |
| ドリル穴の距離、垂直方向 | 27 mm |
| 機械特性 | |
| ハウジングの高さの最小値 | 72 mm |
| コンタクト径 | 2.5 mm |
| 接続技術 | |
| 接続テクノロジ | プッシュイン接続 |
| 極当りの結線数 | 1 |
| 準拠規格 | IEC / EN |
| 電線接続 | |
| 電線断面積 | 0.5 mm² ... 2.5 mm² |
| 電線断面積AWG | 20 ... 14 |
| 締付けトルク | 0.8 Nm ... 1.2 Nm (PE接続) |
| 0.5 Nm ... 0.8 Nm (HEAVYCONハウジングに取り付けるための取付けねじ) | |
| 芯線むき長 | 10 mm |
| 定格電圧（III/3） | 500 V |
| 定格サージ電圧 | 6 kV |
| 定格電流 | 16 A (電源コンタクト) |
| 機械的仕様 | |
| 挿抜回数 | ≥ 500 |
| UL94難燃性クラス | V0 |
| コンタクト材質 | 銅合金 |
| コンタクト表面材質 | Ag |
| コンタクトキャリア材質 | PC |
| 標準/規則 | PC |
| 周囲条件 | |
| 使用周囲温度 | -40 °C ... 125 °C (接点の加熱を含む) |
| 試験 | |
| 規格/規則 | PC: 鉄道車両の火災保護 - 必要なセットはR22、R23、R24 DIN EN 45545-2に準拠 (リスクレベルHL1 - HL3) |
特長
Push-in式接続テクノロジで、取付け時でも工具なしで簡単に設置可能
他の接続テクノロジと比較して最短の設置時間
特にスペースが狭い場合でもすばやく簡単に配線可能
ロボットによる自動配線が可能
色分けされたアクチュエータによる、安全な配線と操作
耐衝撃性および耐振動性（DIN EN 61373準拠）
プラスチック製部品でコスト効率が良い高速コーディング
高い接続密度
