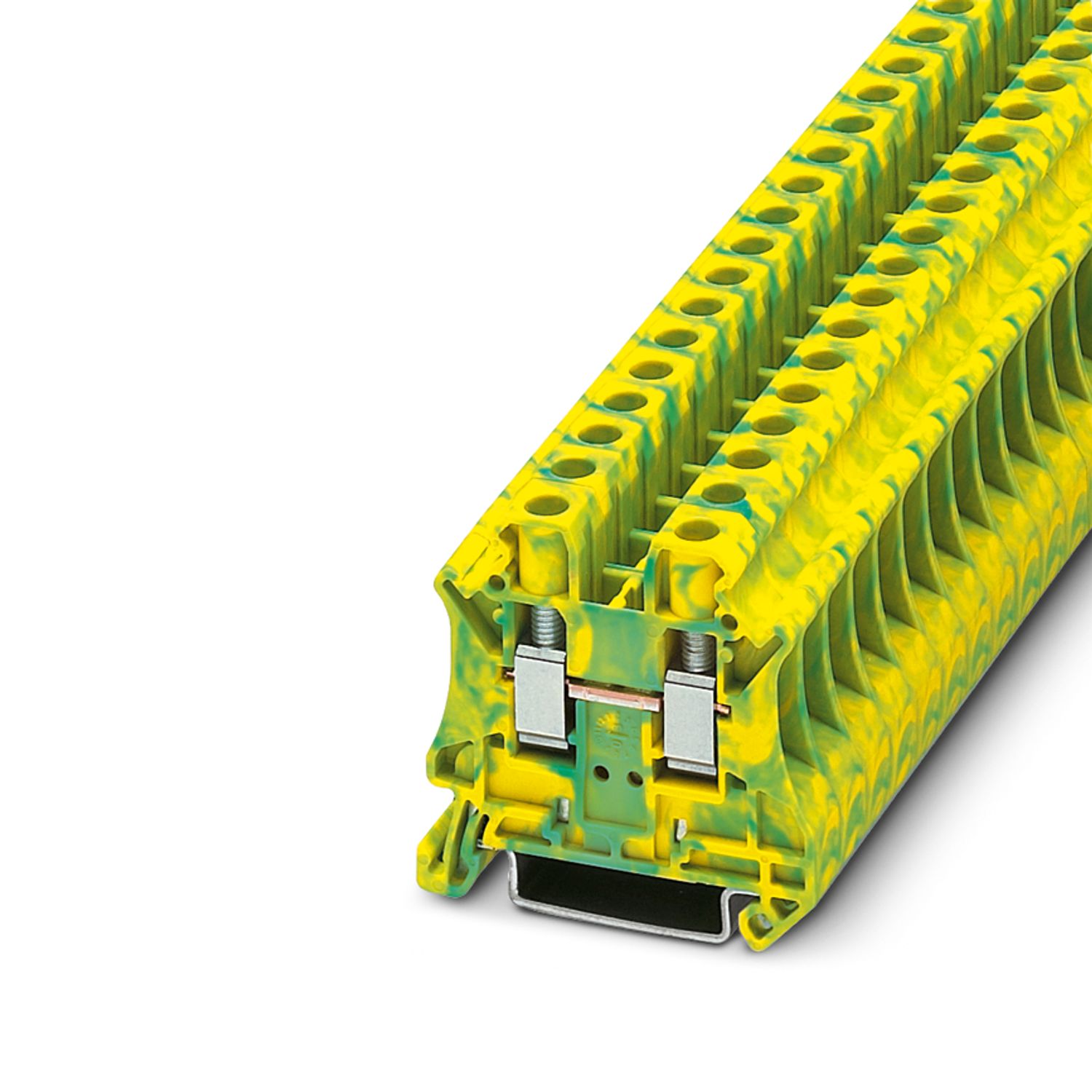

UT 6-PE - アース端子台

3044157

アース端子台、接続数: 2、接続方式: ネジ接続、断面積: 0.2 mm² - 10 mm²、取付けタイプ: NS 35/7,5、 NS 35/15、色: 緑ー黄

製品の詳細

製品ライン	アース端子台
製品シリーズ	UT
アプリケーション	鉄道産業
	メカニカルエンジニアリング
	プラントエンジニアリング
	装置産業
接続数	2
行の数	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	8 kV
規準状態での最大損失電力	1.31 W

段あたり接続数	2
定格接続サイズ	6 mm²
定格断面積 AWG	8
Etage 1 oben 1 unten 1
ネジ山	M4
注記	DINレールの電流容量を確認してください。
締付けトルク	1.5 ... 1.8 Nm
剥き線長さ	10 mm
内部シリンダゲージ	A5
準拠規格	IEC 60947-7-2
接続電線サイズ、単線	0.2 mm² ... 10 mm²
断面積AWG	24 ... 6 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.2 mm² ... 10 mm²
接続電線サイズ、撚線[AWG]	24 ... 8 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.2 mm² ... 6 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.2 mm² ... 6 mm²
注記	メモ：製品リリース、接続断面積、アルミ製ケーブル接続時の注意事項はダウンロードサイトに記載されています。

定格データ（ATEX/IECEx）
表示記号	 II 2 GD Ex eb IIC Gb
動作温度範囲	-60 °C ... 110 °C
Ex認証済みアクセサリ	3047028 D-UT 2,5/10
	1205066 SZS 1,0X4,0 VDE
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
出力	(常時)
Ex接続データ概要
トルク範囲	1.5 Nm ... 1.8 Nm
定格接続サイズ	6 mm²
定格断面積 AWG	10
電線接続容量（単線）	0.2 mm² ... 10 mm²
電線接続容量 AWG	24 ... 8
電線接続容量（撚線）	0.2 mm² ... 6 mm²
電線接続容量 AWG	24 ... 10

幅	8.2 mm
終端板の幅	2.2 mm
高さ	47.7 mm
奥行き	46.9 mm
NS 35/7、5の奥行き	47.5 mm
NS 35/15の奥行き	55 mm

色	緑-黄
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

機械的仕様
開放サイドパネル	あり

振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2018-05
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
衝撃試験
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-2

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	3044157
梱包単位	50 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	BE1121
カタログのページ	ページ 173 (C-1-2019)
GTIN	4017918960414
1個あたりの重量（梱包を含む）	22.1 g
1個あたりの重量（梱包を含まない）	21.6 g
関税率	85369010
生産国	DE

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
				0.2 - 6

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
撚線のみ				0.2 - 6
単線のみ				0.2 - 10

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
使用グループ B
			24 - 8
使用グループ C
			24 - 8

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
撚線のみ				0.2 - 6
単線のみ				0.2 - 10

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
使用グループ B
			24 - 8
使用グループ C
			24 - 8

Environmental product compliance

互換性のある製品

アクセサリ

特長

配線スペースが広く公称断面積よりも太い単線およびフェルール付き撚線を接続可能

省スペースであるだけでなく、コンパクトな設計で狭い取付けスペースでユーザーフレンドリーな配線が可能

閉じているねじシャフトにドライバを差し込んで操作可能

鉄道、輸送機器などの振動、衝撃に対する試験実施済み

ケーブル挿入口には公称接続断面積のフェルール付き電線と絶縁スリーブを使用可能

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	6213f14d-5bbe-4eb7-9d0c-693d87d680af
