UK 10,3-HESI A 1500V - ヒューズ端子台

1069842

ヒューズ端子台、ヒューズタイプ: ガラス / セラミック / ...、ヒューズタイプ: gG / gPV / 10.3 x 85、定格電圧: 1500 V DC、定格電流: 32 A、極数: 1、接続方式: ネジ接続、定格断面積: 16 mm²、断面積： 2.5 mm²- 25 mm²、取付けタイプ: NS 35/7,5、 NS 35/15、色: 黒

製品の詳細

製品ライン	ヒューズ端子台
極数	1
接続数	2
行の数	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

ヒューズタイプ	ガラス / セラミック / ...
定格サージ電圧	8 kV
規準状態での最大損失電力	6 W
ヒューズ	gG / gPV / 10.3 x 85

段あたり接続数	2
定格接続サイズ	25 mm²
ネジ山	M5
締付けトルク	2.5 Nm
剥き線長さ	14 mm
内部シリンダゲージ	A7
準拠規格	IEC 60947-7-3
接続電線サイズ、単線	2.5 mm² ... 25 mm²
断面積AWG	12 ... 4 (IECに準拠して変換済み)
撚線の接続電線サイズ	2.5 mm² ... 25 mm²
接続電線サイズ、撚線[AWG]	12 ... 4 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	2.5 mm² ... 16 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	2.5 mm² ... 16 mm²
同じ接続サイズの電線2本、単線	0.75 mm² ... 10 mm²
同じ接続サイズの2本線/撚線	0.75 mm² ... 10 mm²
同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし	0.75 mm² ... 10 mm²
定格電流	32 A (電流と電圧はヒューズにより異なる)
最大負荷電流	32 A (電流と電圧はヒューズにより異なる)
定格電圧	1500 V DC
定格電線断面積	16 mm²

幅	23 mm
高さ	130 mm
NS 35/7、5の奥行き	65.5 mm
NS 35/15の奥行き	73 mm

色	黒 (RAL 9005)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA

機械的仕様
開放サイドパネル	なし

周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-3

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	1069842
梱包単位	12 pc
最低注文数	12 pc
セールスキー	******
プロダクトキー	BE1234
カタログのページ	ページ 504 (C-1-2019)
GTIN	4055626747903
1個あたりの重量（梱包を含む）	84.325 g
1個あたりの重量（梱包を含まない）	22.22 g
関税率	85354000
生産国	CN

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	1500 V	32 A

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	1500 V	32 A

Environmental product compliance

互換性のある製品

アクセサリ

特長

ヒューズリンク10 x 85 gPV対応、IEC 60269-6準拠

1500 V DCのPVストリングを遮断するためのヒューズソケット

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

UK 10,3-HESI A 1500V - ヒューズ端子台

1069842

製品の詳細

ECLASS

ETIM

UNSPSC

UL Listed

CSA

TÜV Rheinland

互換性のある製品

特長

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

UK 10,3-HESI A 1500V - ヒューズ端子台 1069842

製品の詳細

ECLASS

ETIM

UNSPSC

互換性のある製品

TPN-UK - 仕切り板 3003062

NS 35/ 7,5 PERF 2000MM - DINレール取付け穴あり 0801733

NS 35/ 7,5 UNPERF 2000MM - DINレール、取付け穴なし 0801681

NS 35/ 7,5 WH PERF 2000MM - DINレール取付け穴あり 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - DINレール、取付け穴なし 1204122

NS 35/ 7,5 AL UNPERF 2000MM - DINレール、取付け穴なし 0801704

NS 35/ 7,5 ZN PERF 2000MM - DINレール取付け穴あり 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - DINレール、取付け穴なし 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - DINレール、取付け穴なし 0801762

NS 35/ 7,5 CAP - 終端キャップ 1206560

NS 35/15 PERF 2000MM - DINレール取付け穴あり 1201730

NS 35/15 UNPERF 2000MM - DINレール、取付け穴なし 1201714

NS 35/15 WH PERF 2000MM - DINレール取付け穴あり 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - DINレール、取付け穴なし 1204135

NS 35/15 AL UNPERF 2000MM - DINレール、取付け穴なし 1201756

NS 35/15 ZN PERF 2000MM - DINレール取付け穴あり 1206599

NS 35/15 ZN UNPERF 2000MM - DINレール、取付け穴なし 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - DINレール、取付け穴なし 1201895

NS 35/15 CAP - 終端キャップ 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - DINレール、取付け穴なし 1201798

CLIPFIX 35 - エンドブラケット 3022218

CLIPFIX 35-5 - エンドブラケット 3022276

E/NS 35 N - エンドブラケット 0800886

SZS 1,0X4,0 VDE - ドライバ 1205066

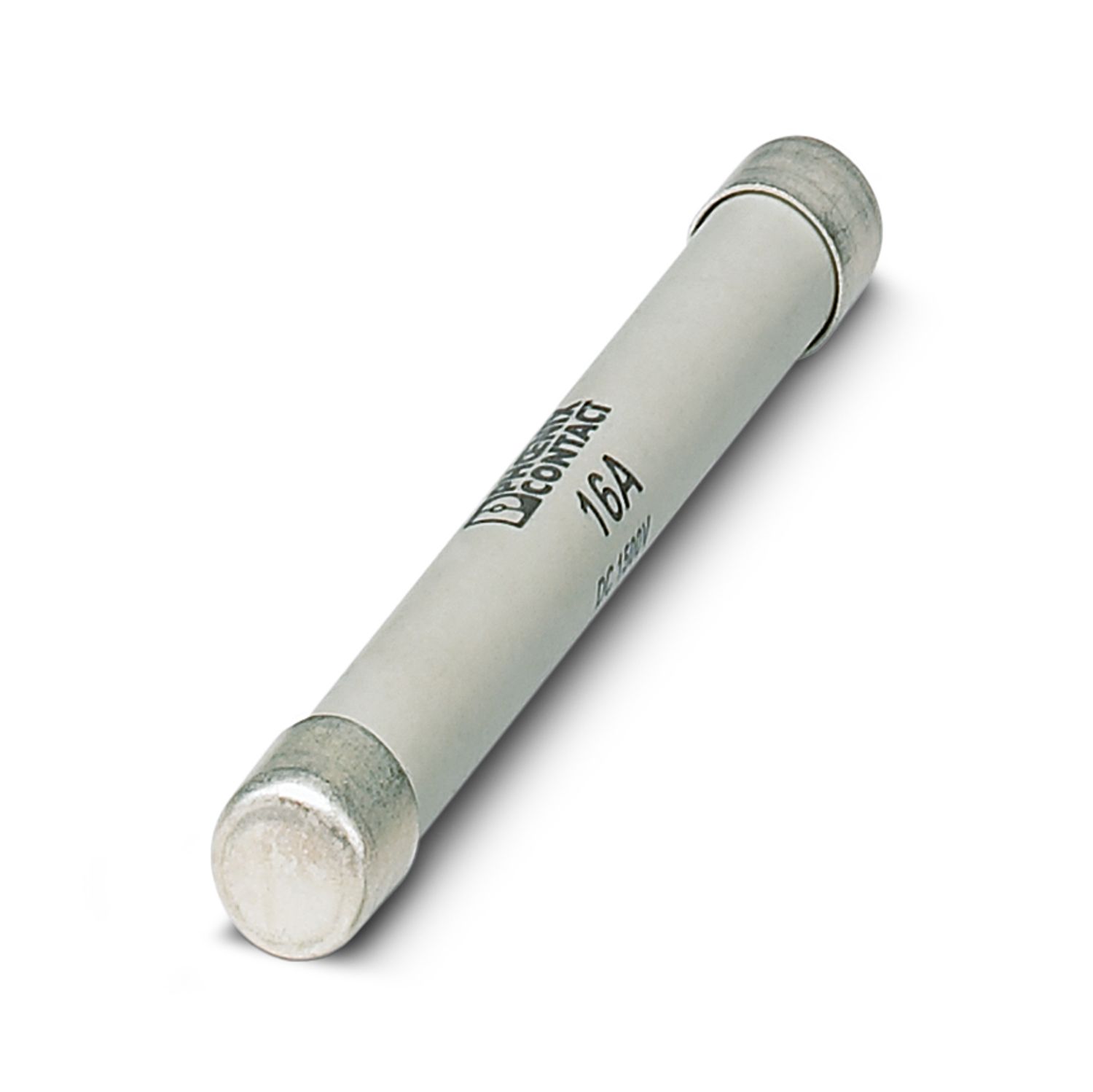

FUSE 10,3X85 2A PV - ヒューズ 3062766
