ECS-P-122X169-L-UV1-B
-
前面プレート
2230004
カバーの固定はラッチタイプで外部配線オプションなし、ブランクのECSシリーズカバー。対応するケースと組合せた場合、保護等級IP66/IP67/IP68/IP69 色：黒（9005）、幅：196 mm、高さ：34 mm、奥行き：62 mm
この製品を操作するには追加の製品が必要となります。
必須アクセサリ
製品の詳細
| 組立てに関する注意事項 | ダウンロードエリアのアプリケーションノートに従ってください。 |
| 保護等級 | IP保護の仕様は、変更されていないECS-P...-B前面パネルと組み合わせた製品の組合せECS-B-...に適用されます。 |
| 保護等級 | 接続テクノロジ付きの前面パネルを使用する場合は、接続テクノロジのIP保護等級でソリューション全体の保護等級が決まります。 |
| 推奨 | 詳しい情報および寸法は、ダウンロードサイトにてご確認いただけます。 |
| 製品ライン | 前面プレート |
| ハウジングタイプ | 耐候性ケース |
| ケースシリーズ | ECS |
| 製品シリーズ | ECS..122X..L.. |
| 型式 | ラッチ固定式 |
| バッテリーコンパートメント | いいえ |
| 外形寸法 |
|
| 幅 | 196 mm |
| 高さ | 34 mm |
| 奥行き | 62 mm |
| プリント基板設計 | |
| プリント基板厚 | 1.57 mm ... 2.36 mm |
| 色 (ハウジング) | 黒 (RAL 9005) |
| UL94難燃性クラス | V0 |
| ハウジングの材質 | PC |
| 表面特性 | 未処理 |
| 振動試験 | |
| 仕様 | IEC 60068-2-6:2007-12 |
| 周波数 | 10 - 2000 - 10 Hz |
| スイープ速度 | 1オクターブ/最小 |
| 加速度 | 15g (61.6 Hz ... 2000 Hz) |
| 各軸のテスト時間 | 2.5 h |
| 試験方向 | X、Y、Z軸 |
| グローワイヤー試験 | |
| 仕様 | IEC 60695-2-11:2014-02 |
| 温度 | 850 °C |
| 露出時間 | 30 s |
| 機械的強度／回転バレル試験 | |
| 仕様 | IEC 60068-2-31:2008-05 |
| 落下高さ | 50 cm |
| 周波数 | 50 |
| 衝撃試験 | |
| 仕様 | IEC 60068-2-27:2008-02 |
| パルス形状 | 半正弦波 |
| 加速 | 50g |
| 衝撃時間 | 11 ms |
| 各方向の衝撃回数 | 3 |
| 試験方向 | X、Y、Z軸（正および負） |
| 塩水噴霧試験 | |
| 仕様 | DIN EN 60068-2-11:2000-02 |
| 試験期間 | 96 h |
| 塗料やニスによるコーティングを妨げる物質の試験 | |
| 仕様 | VDMA 24364:2018-05 |
| 試験結果 | 試験合格 |
| 保護等級（IPコード） | |
| 仕様 | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 結果、保護等級、IPコード | IP66/IP67 (1 m/30 min)/IP68 (2 m/24 h)/IP69/IP69K |
| 周囲条件 | |
| 保護等級 | IP66/IP67/IP68/IP69 |
| 実現する最大IPコード | IP69 |
| 実現する最大NEMAコード | 6 |
| 耐衝撃度 | IK08 |
| 使用周囲温度 | -40 °C ... 100 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 100 °C |
| プリント基板ホルダの数 | 1 |
| プリント基板厚 | 1.57 mm ... 2.36 mm |
| 取付けタイプ | ベースへのメカニカルラッチ |
特長

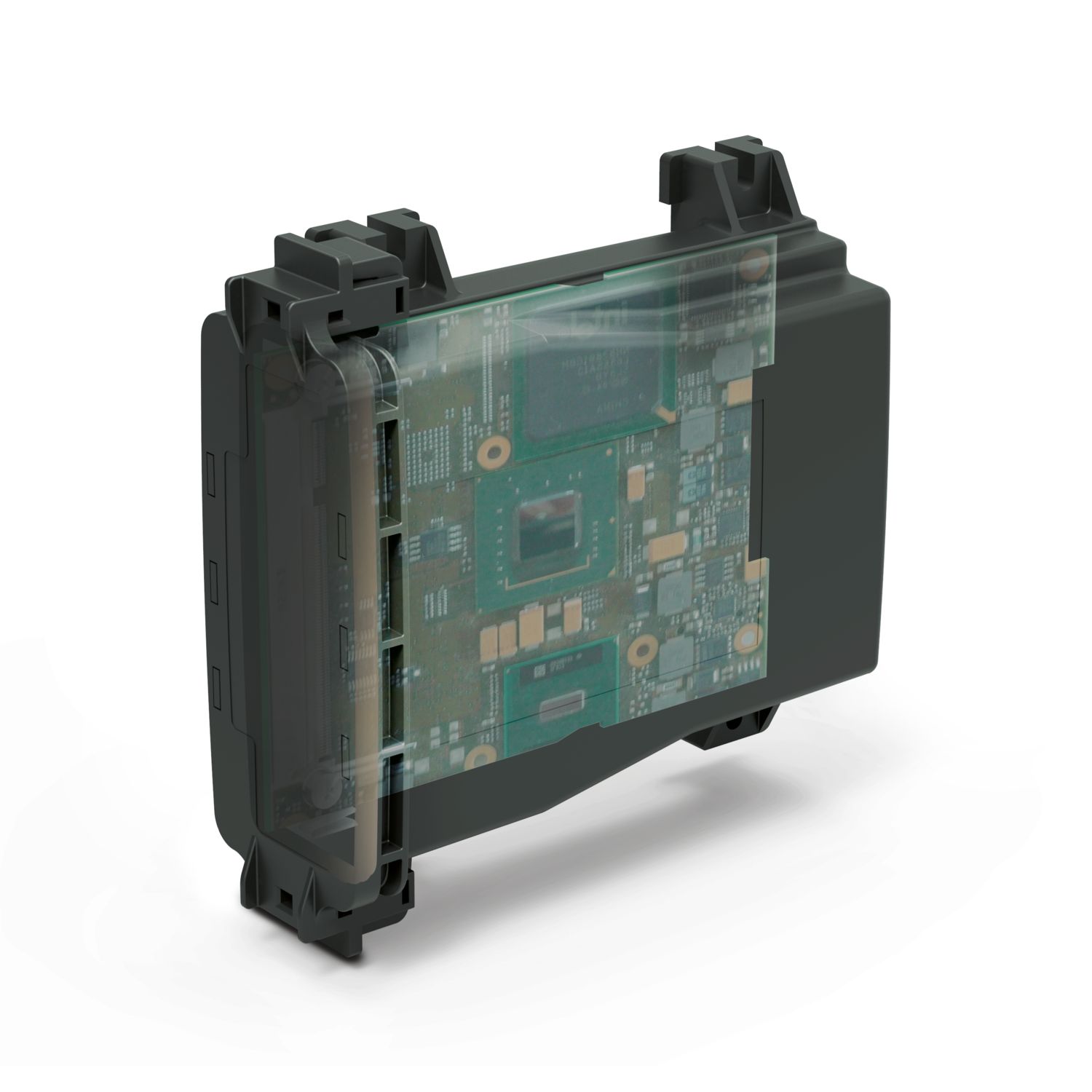

ケースデザインはさまざまな厚さのプリント基板の取付けをサポートし、
多様性の高いアプリケーションに対応します。
壁およびポールへの取付け用オプションアクセサリ
実績のあるプリント基板接続テクノロジ
いたずら防止機能付き
熱や機械的影響に対する電子機器の効果的な保護
屋外／屋内アプリケーションに最適
