PSI-MOS-RS485W2/FO...FOコンバータは、プロトコルを透過させることで、電気データ信号を光信号に変換します。 内蔵の光診断機能により、光ファイバパスは取付け時および動作時に常時監視できます。光ファイバパスの信号出力がクリティカルレベルまで低下すると、フローティングスイッチコンタクトがアクティブになります。 PSI-MOS-RS485W2/FO... E端末機器は、RS-485インターフェースを光ファイバケーブルに変換します。ポイントツーポイント接続に理想的です。
PSI-MOS-RS485W2/FO1300 E
-
FOコンバータ
2708562
光メディアコンバータ、光診断を統合、アラーム接点、最大500 kbpsのRS-485 2線バスシステム（SUCONET K、MODBUS ...）用、NRZコーディング、FOインターフェース（SC-Duplex）を接続した終端端末、1300 nm、グラスファイバーケーブル用

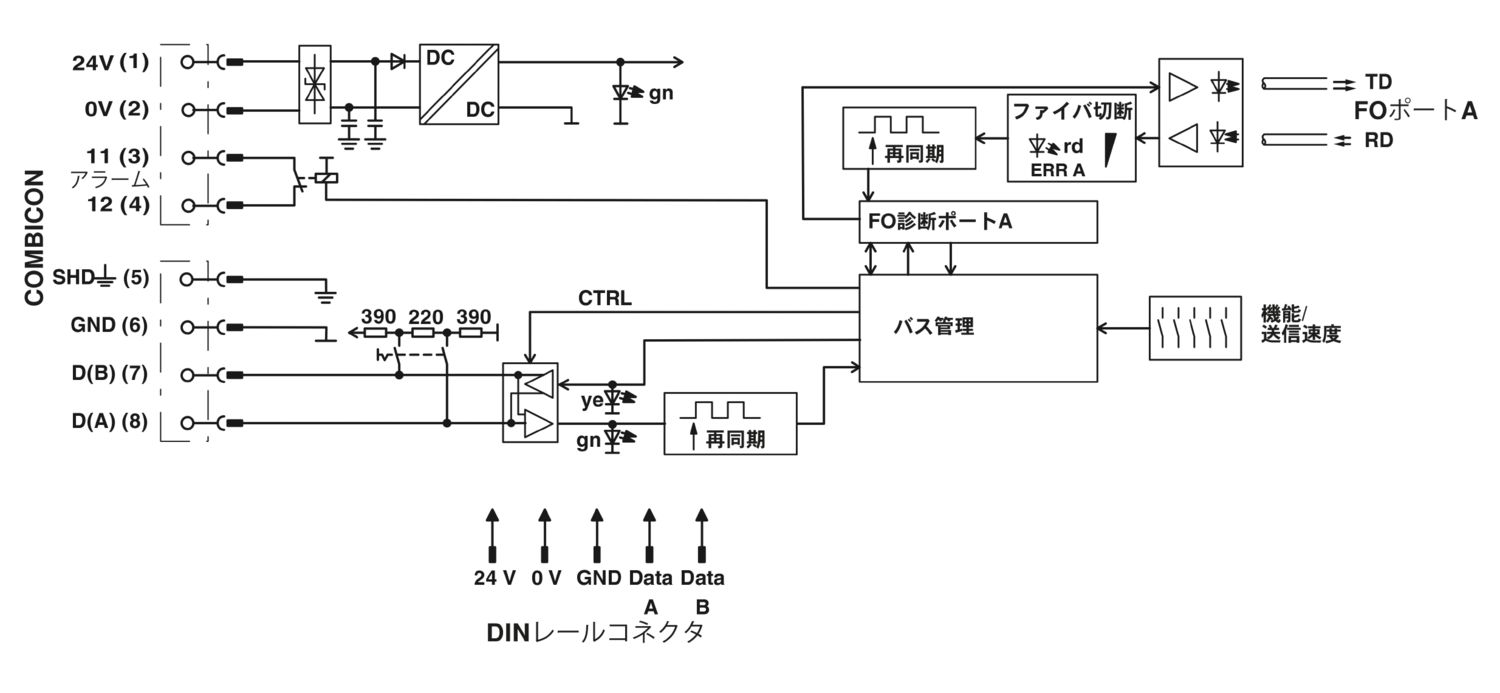

製品の詳細
| アプリケーションノート | |
| アプリケーションノート | 産業用途専用 |
| 使用上の制限 | |
| CCCexの注記 | 中国では防爆エリアでの使用は認められていません。 |
| 製品シリーズ | PSI-MOS |
| MTTF | 903 年 (SN 29500規格、温度25°C、動作サイクル21%) |
| 412 年 (SN 29500規格、温度40°C、動作サイクル34.25%) | |
| 169 年 (SN 29500規格、温度40°C、動作サイクル100%) | |
| MTBF | 484 年 (Telcordia標準、温度25℃、動作周期21%（週5日、8時間/日）) |
| 102 年 (Telcordia標準、温度40℃、動作周期34.25%（週5日、12時間/日）) |
| 電気的絶縁 | VCC // RS-485 |
| 規準状態での最大損失電力 | 1.375 W |
| テスト電圧データインターフェース/電源 | 1.5 kVrms (50 Hz、1 分) |
| 電源 | |
| 電圧範囲 | 18 V DC ... 32 V DC |
| 定格電源電圧 | 24 V DC |
| 通常電流消費 | 55 mA (24 V DC) |
| 最大消費電流 | 90 mA |
| ≤ 2 A (接合ステーションでの運用（DINレールバスコネクタ使用）) | |
| +/-切替 | |
| 出力名 | リレー出力 |
| 出力内容 | 故障警告出力 |
| 出力数 | 1 |
| 最大スイッチング電圧 | 60 V DC (抵抗負荷、一般負荷) |
| 30 V AC (抵抗負荷) | |
| 42 V AC (ピーク、抵抗負荷) | |
| 連続通電電流 | 0.46 A |
| 電源 | |
| 接続方法 | プラグ式COMBICONネジ接続式端子台 |
| 剥き線長さ | 7.00 mm |
| 締付けトルク | 0.56 Nm ... 0.79 Nm |
| ビットゆがみ、入力 | ± 35 % (許容) |
| ビットゆがみ、出力 | < 6.25 % |
| 信号 | Modbus |
| S-BUS | |
| Suconet K | |
| J-BUS | |
| DATA HIGHWAY | |
| データ: 光ファイバ | |
| チャネル数 | 1 |
| 最小通信能力 | -3.4 dBm (50/125 μm、マルチモードのグラスファイバ) |
| -4.7 dBm (62.5/125 μm、マルチモードのグラスファイバ) | |
| -5.5 dBm (9/125 μm、シングルモードのグラスファイバ) | |
| 伝送距離（3 dBシステム予約を含む） | 25 km (F-G 50/125 0.7 dB/km（1300 nm時）) |
| 22 km (F-G 62.5/125 0.8 dB/km（1300 nm時）) | |
| 45 km (F-E 9/125 0.4 dB/km（1300 nm時）) | |
| 通信プロトコル | RS-485インターフェースにプロトコル透過形で |
| 接続方法 | SCデュプレックス |
| 波長 | 1300 nm |
| 最小レシーバー感度 | -25.5 dBm (50/125 µm) |
| -25.5 dBm (62.5/125μm) | |
| -26.5 dBm (9/125 µm) | |
| 最大レシーバー感度 | 0 dBm (9/125 µm) |
| 通信媒体 | マルチモードグラスファイバー |
| シングルモードグラスファイバー | |
| データ: RS-485インターフェース、2線 | |
| シリアル送信速度 | 4.8/ 9.6/ 19.2/ 38.4/ 57.6/ 75/ 93.75/ 115.2/ 136/ 187.5/ 375/ 500 kbps |
| 接続方法 | プラグ式ネジ接続 |
| 伝送距離 | ≤ 1200 m (データ速度によって異なる、シールド対応、ツイストペアデータケーブル付き) |
| 終端抵抗 | 390 Ω (接続可能) |
| 220 Ω | |
| 390 Ω | |
| 単線／接続ポイント、単線 | 0.2 mm² ... 2.5 mm² |
| 単線／接続ポイント、撚線 | 0.2 mm² ... 2.5 mm² |
| 最大AWG接続電線断面、撚線 | 14 |
| ＡＷＧ接続電線断面積の最小値、撚線 | 24 |
| 単線／接続ポイント、単線AWG最大サイズ | 14 |
| 単線／接続ポイント、単線AWG最小サイズ | 24 |
| 剥き線長さ | 7 mm |
| 通信媒体 | 銅 |
| ファイル形式/コーディング | UART（11/10ビット切替え、NRZ）、スリップ耐性 |
| データ方向の切換え | 自動制御 |
| 外形寸法 |
|
| 幅 | 35 mm |
| 高さ | 99 mm |
| 奥行き | 105 mm |
| 色 (ハウジング) | 灰 (RAL 7042) |
| 部材 (ハウジング) | PA 6.6-FR |
| FOケーブル | |
| ファイバタイプ | 50/125 µm |
| 9/125 µm | |
| グラスファイバ | |
| 振動抵抗 EN 60068-2-6/IEC 60068-2-6準拠 | 振動（動作時）: 5g、10 ... 150 Hz、X/Y/Z方向に2.5時間 |
| 耐衝撃試験 EN 60068-2-27/IEC 60068-2-27準拠 | 衝撃（動作時）: 15g、11 ms間隔、半正弦衝撃波 |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -20 °C ... 60 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 高度 | ≤ 5000 m (制限内容についてはメーカーの高度操作の説明をお読みください。) |
| ≤ 2000 m (防爆エリア) | |
| 許容湿度（動作時） | 30 % ... 95 % (結露なし) |
| CE | |
| 認定 | CE準拠 |
| ATEX | |
| 表示記号 | II 3 G Ex ec IIC T4 Gc |
| 認定 | UL 21 ATEX 2550X |
| 注記 | マニュアルの設定手順に従います。 |
| IECEx | |
| 表示記号 | Ex ec IIC T4 Gc |
| 認定 | IECEx ULD 21.0013X |
| UL、米国 / カナダ | |
| 表示記号 | Class I, Zone 2, AEx ec IIC T4 Gc |
| Ex ec IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| 腐食性ガス試験 | |
| 表示記号 | ISA-S71.04-1985 G3 Harsh Group A |
| 電磁適合性 | EMC指令2014/30/EUに準拠 |
| ノイズイミュニティ | EN 61000-6-2 |
| ノイズ輻射 | |
| 規格/規則 | EN 55011 |
| 静電気放電 | |
| 標準/規則 | EN 61000-4-2 |
| 静電気放電 | |
| 接触放電 | ± 6 kV |
| 空気中の放電 | ± 8 kV |
| 注釈 | 動作基準B |
| 高周波電磁界 | |
| 標準/規則 | EN 61000-4-3 |
| 高周波電磁界 | |
| 電界強度 | 10 V/m |
| 注釈 | 動作基準A |
| 高速過渡現象（バースト） | |
| 標準/規則 | EN 61000-4-4 |
| 高速過渡現象（バースト） | |
| 入力 | ± 2 kV |
| 信号 | ± 2 kV |
| 注釈 | 動作基準B |
| サージ電流負荷（サージ） | |
| 標準/規則 | EN 61000-4-5 |
| サージ電流負荷（サージ） | |
| 入力 | ± 0.5 kV |
| 信号 | ± 1 kV |
| 注釈 | 動作基準B |
| 伝導妨害 | |
| 標準/規則 | EN 61000-4-6 |
| 伝導妨害 | |
| 注釈 | 動作基準A |
| 電圧 | 10 V |
| 放射干渉 | |
| 標準/規則 | EN 55011 |
| 注釈 | クラスA、産業アプリケーション |
| 基準 | |
| 動作基準A | 仕様範囲内で通常動作 |
| 動作基準B | 一時的に動作不安定になった場合はデバイスが自動復帰 |
| コーティングを劣化させる物質の影響を受けない | VDMA 24364:2018-05 |
| 取付けタイプ | DINレール取付け |
cULus認証済み
認証ID: E238705ATEX
認証ID: PxCIF07ATEX2708559XcUL Listed
認証ID: E199827UL Listed
認証ID: E199827
特長
COMBICONねじ式端子台であらゆる接続を実現可能
DINレールバスコネクタで電源とデータ信号を送信
DINレールバスコネクタでPSI銅線リピータとモジュール式での組合せ可能
DIPスイッチでデータ速度を自動検出または固定設定
オプションのシステム電源ユニットで冗長電源可能
すべてのインターフェースを電気的に高品質絶縁（RS-485 // 光ファイバーポート // 電源 // DINレールコネクタ）
ゾーン2での使用を認定
フローティングスイッチコンタクトで光ファイバ経路の早期警告を生成
光診断が組み込まれており光ファイバパスを連続監視
500 kbpsまでのデータ速度に最適
