cULus認証済み
認証ID: E60425| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ F | ||||
| 250 V | 10 A | 30 - 12 | ||
| 使用グループ D | ||||
| 300 V | 10 A | 30 - 12 | ||
UK 3-MVSTB-5,08
-
接続式端子台
3002076
接続式端子台、 定格電圧: 250 V、 定格電流: 12 A、 接続数: 2、 極数: 1、 接続方式: ネジ/ダイレクトイン式接続、 1段目が接続可能、 断面積: 0.2 mm2 - 4 mm2、 取付けタイプ: NS 32、 NS 35/15、 NS 35/7,5、 色: グレー
製品の詳細

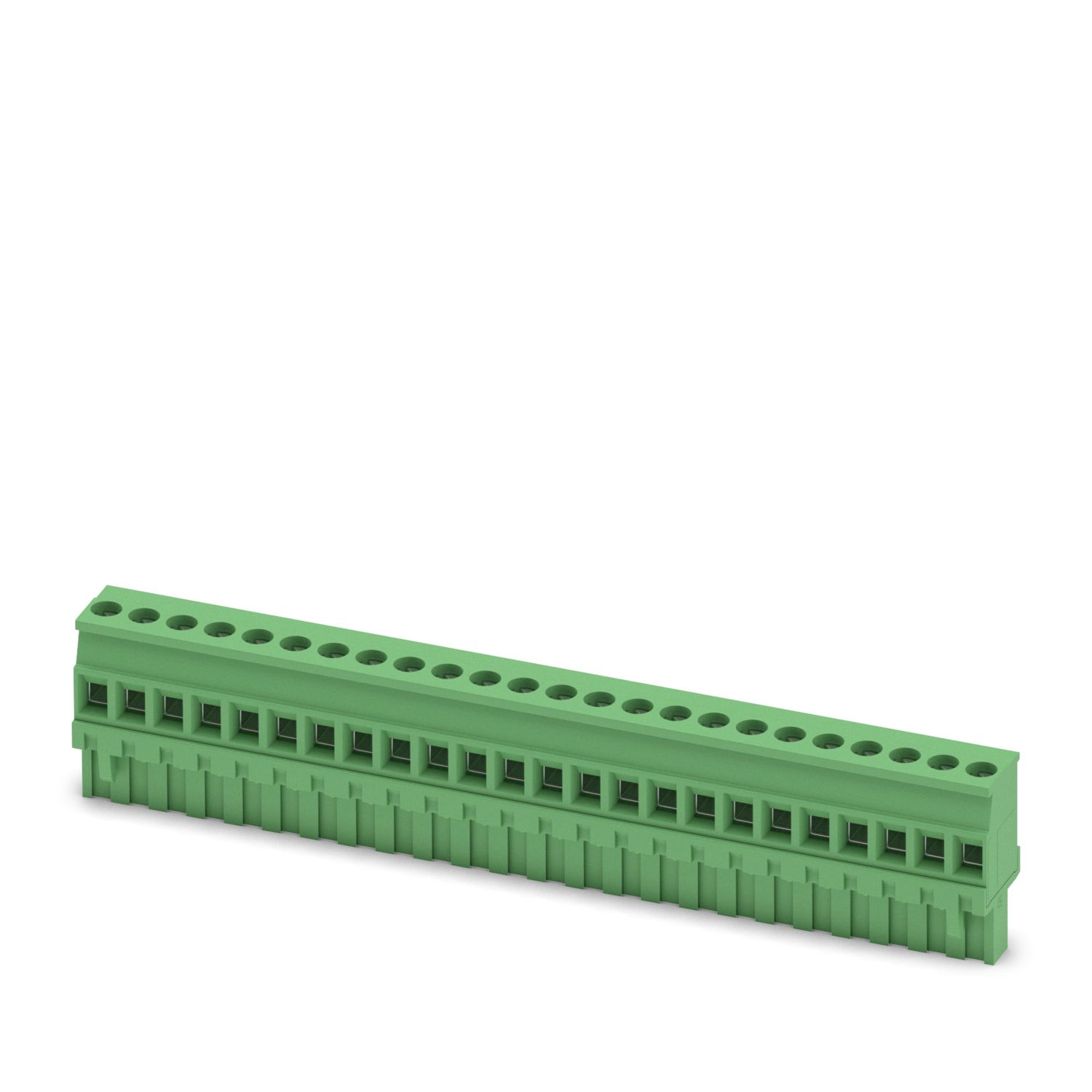

| 概要 | 電流および電圧は使用するコネクタによって決まります。 |
| 製品ライン | プラグイン式端子台 |
| 製品シリーズ | UK 3-MVSTB |
| 極数 | 1 |
| ピッチ | 5.08 mm |
| 接続数 | 2 |
| 行の数 | 1 |
| 電位 | 1 |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |
| 定格サージ電圧 | 4 kV |
| 規準状態での最大損失電力 | 0.77 W |
| 定格接続サイズ | 2.5 mm² |
| 定格断面積 AWG | 12 |
| 1段目が接続可能 | |
| ネジ山 | M3 |
| 締付けトルク | 0.5 ... 0.6 Nm |
| 剥き線長さ | 8 mm |
| 内部シリンダゲージ | A3 |
| 接続電線サイズ、単線 | 0.2 mm² ... 4 mm² |
| 断面積AWG | 24 ... 12 (IECに準拠して変換済み) |
| 撚線の接続電線サイズ | 0.2 mm² ... 2.5 mm² |
| 接続電線サイズ、撚線[AWG] | 24 ... 14 (IECに準拠して変換済み) |
| 撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール） | 0.25 mm² ... 2.5 mm² |
| 撚線接続サイズ（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 1.5 mm² |
| 同じ接続サイズの電線2本、単線 | 0.2 mm² ... 1.5 mm² |
| 同じ接続サイズの2本線/撚線 | 0.2 mm² ... 1 mm² |
| 同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 0.5 mm² |
| 同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 0.5 mm² ... 1 mm² |
| 定格電流 | 12 A |
| 最大負荷電流 | 12 A (接続電線断面積が4 mm²の場合) |
| 定格電圧 | 250 V |

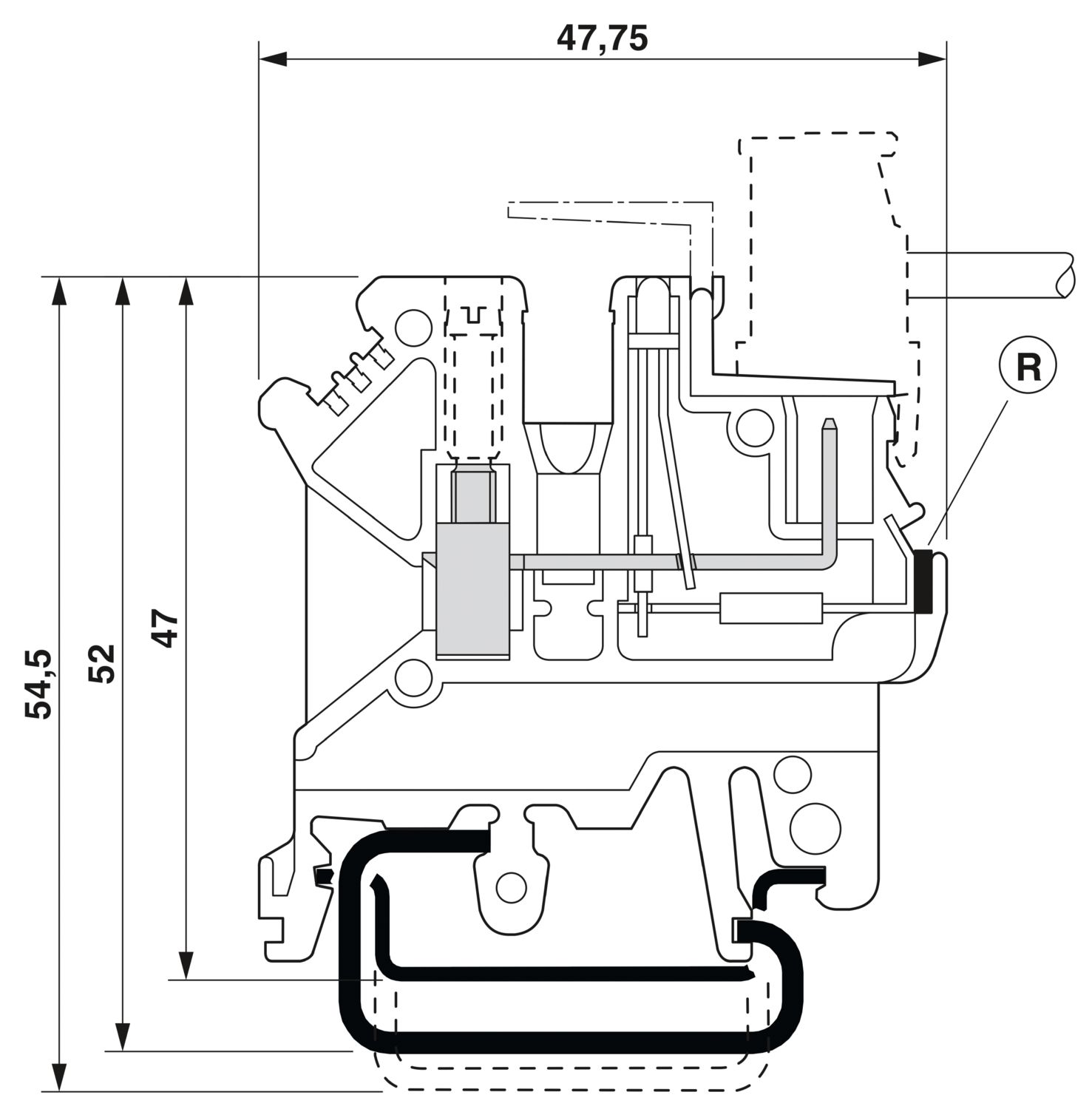

| 外形寸法 |
|

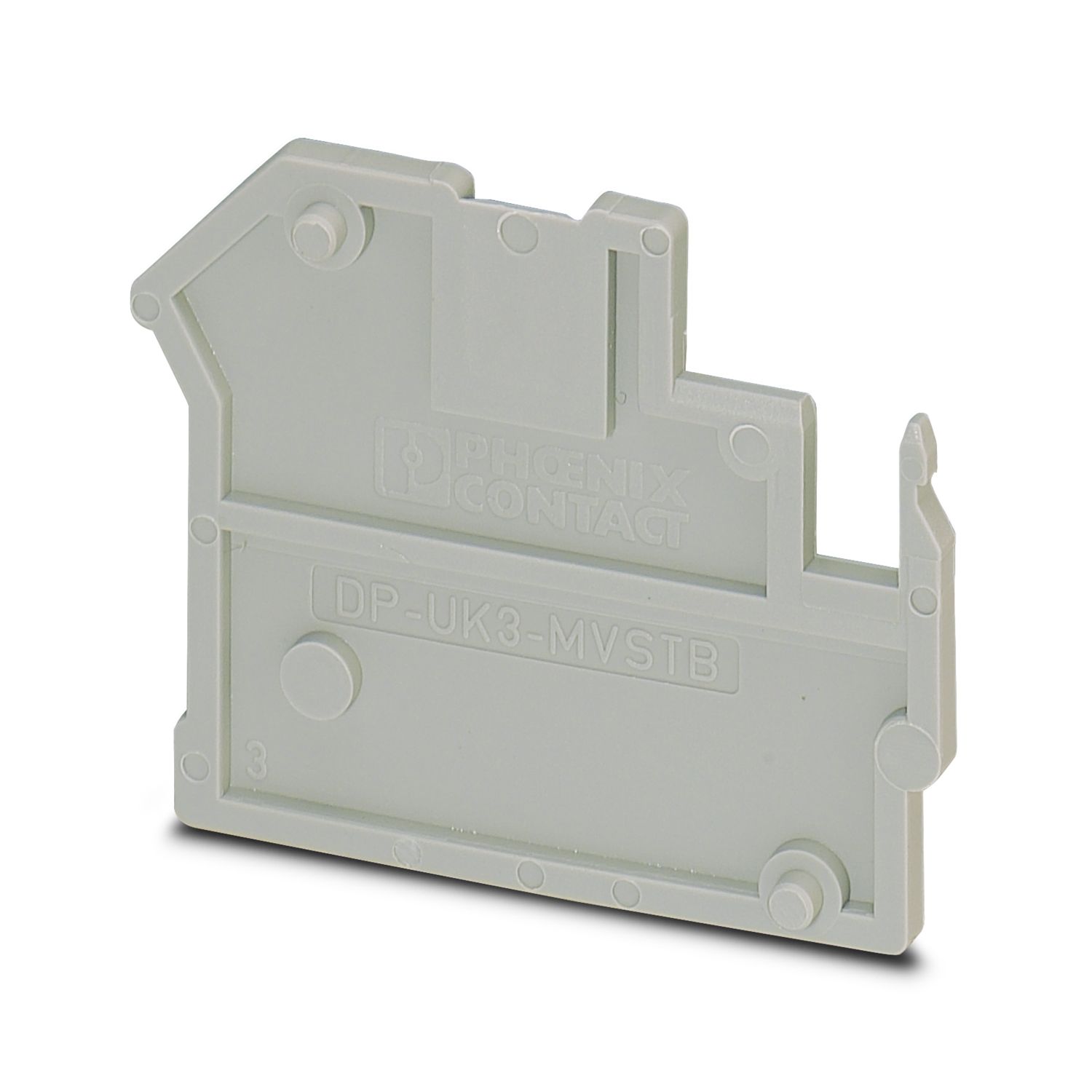

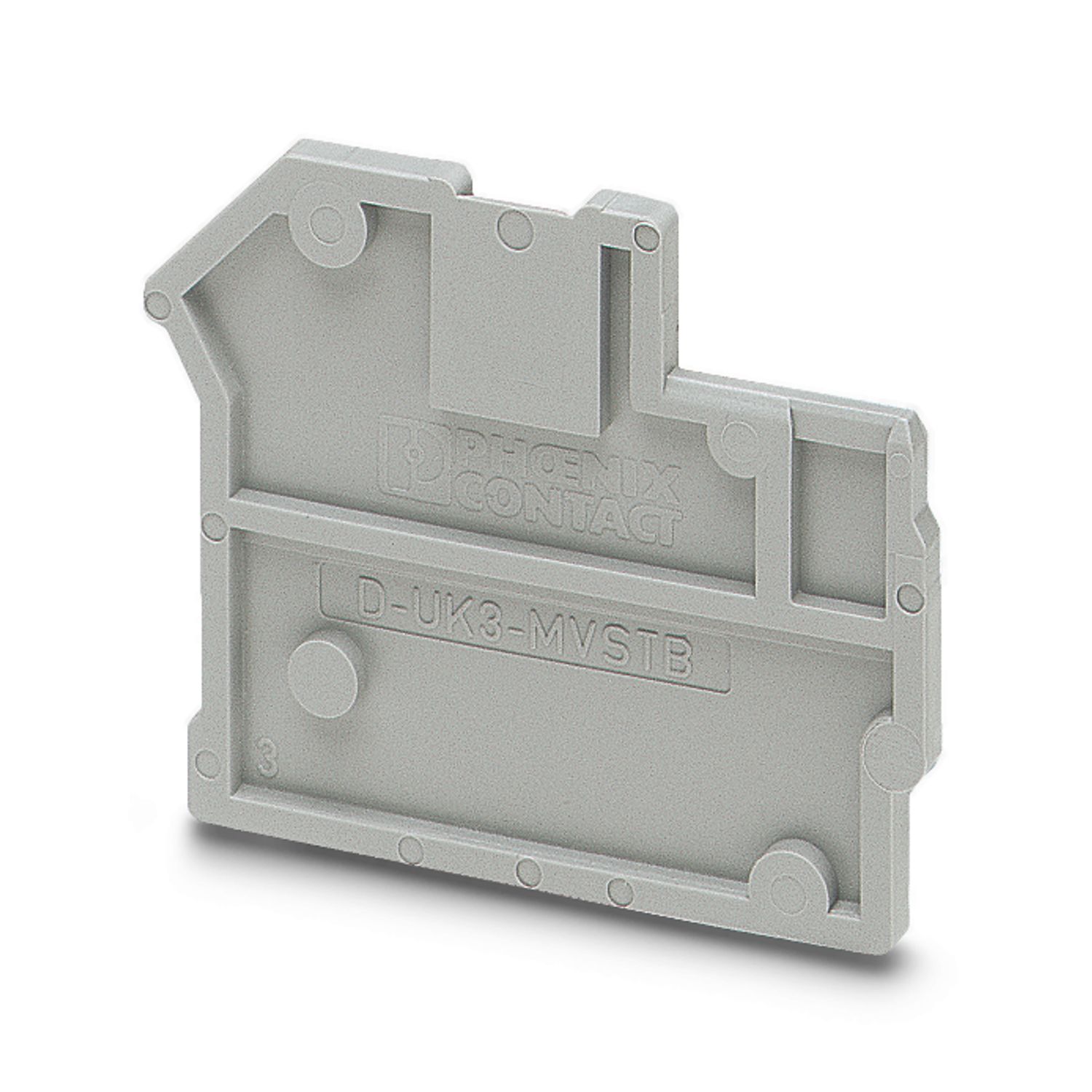

| 幅 | 5.1 mm |
| 終端板の幅 | 2.5 mm |
| 高さ | 48 mm |
| NS 35/7、5の奥行き | 47 mm |
| ピッチ | 5.08 mm |
| 色 | 灰 (RAL 7042) |
| UL94難燃性クラス | V2 |
| 絶縁材質グループ | I |
| 絶縁材質 | PA |
| コンタクト表面 | すず Sn |
| 冷却時絶縁素材 | -60 °C |
| 絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)） | 130 °C |
| 相対絶縁素材温度指数（Elec.、UL 746 B） | 130 °C |
| 鉄道車両の火災保護（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の火災保護（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 放熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 表面燃焼性NFPA 130（ASTM E 162） | 合格 |
| 煙の特殊光学濃度NFPA 130（ASTM E 662） | 合格 |
| 煙毒性NFPA 130（SMP 800C） | 合格 |
| サージ電圧試験 | |
| テスト電圧設定ポイント | 4.8 kV |
| 試験結果 | 試験合格 |
| 試験結果 | 試験合格 |
| 商用周波耐電圧 | |
| テスト電圧設定ポイント | 1.5 kV |
| 試験結果 | 試験合格 |
| 機械的仕様 | |
| 開放サイドパネル | あり |
| キャリアのアタッチメント | |
| DINレール/固定支柱 | NS 35 |
| 試験結果 | 試験合格 |
| 寿命 | |
| 挿抜回数 | 100 |
| ニードルフレーム試験 | |
| 露出時間 | 30 s |
| 試験結果 | 試験合格 |
| 振動／広帯域ノイズ | |
| 仕様 | DIN EN 50155 (VDE 0115-200):2022-06 |
| 範囲 | 長寿命テストカテゴリ1、クラスB、本体に搭載 |
| 周波数 | F1 = 5 Hz～f2 = 150 Hz |
| ASDレベル | 0.964 (m/s²)²/Hz |
| 加速 | 0.58g |
| 各軸のテスト時間 | 5 h |
| 試験方向 | X、Y、Z軸 |
| 試験結果 | 試験合格 |
| 衝撃試験 | |
| 仕様 | DIN EN 50155 (VDE 0115-200):2022-06 |
| パルス形状 | 半正弦波 |
| 加速 | 5g |
| 衝撃時間 | 30 ms |
| 各方向の衝撃回数 | 3 |
| 試験方向 | X、Y、Z軸（正および負） |
| 試験結果 | 試験合格 |
| 周囲条件 | |
| 使用周囲温度 | -60 °C ... 100 °C (自己発熱を含む最大動作温度範囲は、ディレーティング曲線を参照) |
| 周囲温度（保管時/運搬時） | -25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C) |
| 周囲温度（配線時） | -5 °C ... 70 °C |
| 周囲温度（動作時） | -5 °C ... 70 °C |
| 許容湿度（動作時） | 20 % ... 90 % |
| 許容湿度（保管時/移動時） | 30 % ... 70 % |
| 取付けタイプ | NS 32 |
| NS 35/15 | |
| NS 35/7,5 |
