OTTA 6 - ボルト接続式端子台

0790433

ボルト接続式端子台、定格電圧: 1000 V、定格電流: 41 A、接続数: 2、接続方式: ボルト接続式、定格断面積: 6 mm²、取付けタイプ: NS 35/7,5、 NS 35/15、 NS 32、色: グレー

製品の詳細

製品ライン	ボルト接続端子台
製品シリーズ	OTTA
接続数	2
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	8 kV
規準状態での最大損失電力	1.31 W

段あたり接続数	2
定格接続サイズ	6 mm²
剥き線長さ	剥き線長さは圧着端子メーカー提供の仕様によります。
準拠規格	IEC 60947-7-1
定格電流	41 A
最大負荷電流	41 A (接続電線断面積が6 mm² の場合)
定格電圧	1000 V (定格電圧は絶縁圧着端子に印加)
定格電線断面積	6 mm²
圧着端子接続 DIN 46234:1980-03
準拠規格	DIN 46234:1980-03
断面積	0.1 mm² ... 6 mm²
断面積範囲AWG	24 ... 10 (IECに準拠して変換済み)
穴径	4.3 mm
幅	9.6 mm
ボルトφ	4 mm
ネジ山	M4
締付けトルク	1.5 ... 1.8 Nm
丸圧着端子の識別色 : 赤	1.5 mm²
丸圧着端子の識別色 : 青	2.5 mm²
丸圧着端子の識別色 : 黄	6 mm²
準拠規格	DIN 46237:1970-07
断面積	0.5 mm² ... 2.5 mm²
断面積範囲AWG	20 ... 14 (IECに準拠して変換済み)
穴径	4.3 mm
幅	9.6 mm
ボルトφ	4 mm
ネジ山	M4
締付けトルク	1.5 ... 1.8 Nm

幅	11 mm
終端板の幅	1.5 mm
高さ	43.5 mm
NS 32の奥行き	57 mm
NS 35/7、5の奥行き	52 mm
NS 35/15の奥行き	59.5 mm

色	灰 (RAL 7042)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	9.8 kV
試験結果	試験合格
温度上昇試験
要求温度上昇試験	温度上昇≤ 45 K
試験結果	試験合格
短時間耐電流 6 mm²	0.72 kA
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	2.2 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	あり

機械的強度
試験結果	試験合格
キャリアのアタッチメント
DINレール/固定支柱	NS 32/NS 35
試験荷重設定ポイント	5 N
試験結果	試験合格
電線の損傷とゆるみ試験
回転速度	10 (+/- 2) rpm
回転	135
電線断面積/重量	6 mm²/ 1.4 kg
試験結果	試験合格

ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2022-06
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2018-05
パルス形状	半正弦波
加速	5g
衝撃時間	30 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1

取付けタイプ	NS 35/7,5
	NS 35/15
	NS 32

販売用データ

アイテム番号	0790433
梱包単位	50 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	BE4513
GTIN	4017918005542
1個あたりの重量（梱包を含む）	19.1 g
1個あたりの重量（梱包を含まない）	17.845 g
関税率	85369010
生産国	IN

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	600 V	30 A	22 - 10

Approval Specification Data
	定格電圧U_N	定格電流I_N
使用グループ B
	600 V	30 A
使用グループ C
	600 V	30 A

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	800 V	41 A		0.2 - 2.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	800 V	41 A		0.2 - 6

Environmental product compliance

互換性のある製品

アクセサリ

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

OTTA 6 - ボルト接続式端子台

0790433

製品の詳細

ECLASS

ETIM

UNSPSC

CSA

UL 認証

IECEE CBスキーム

EAC

LR

VDE Zeichengenehmigung

EAC

DNV

互換性のある製品

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

OTTA 6 - ボルト接続式端子台 0790433

製品の詳細

ECLASS

ETIM

UNSPSC

互換性のある製品

EB 2-OTTA 6 - 挿入ブリッジ 0790608

EB 3-OTTA 6 - 挿入ブリッジ 3026036

EB 4-OTTA 6 - 挿入ブリッジ 3026049

EB 5-OTTA 6 - 挿入ブリッジ 3026050

EB 7-OTTA 6 - 挿入ブリッジ 3026052

EB 10- OTTA 6 - 挿入ブリッジ 0790420

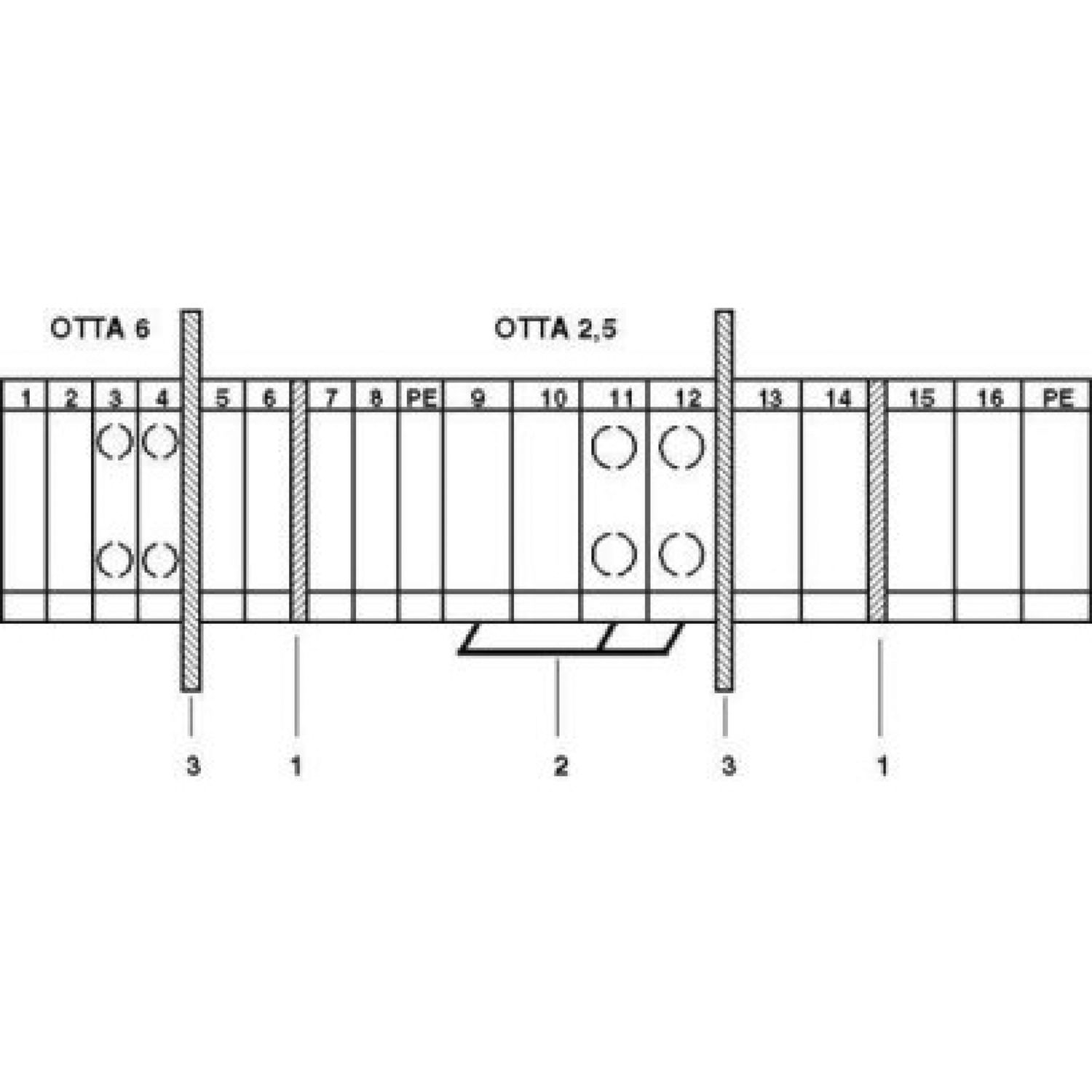

D-OTTA 6 - 終端板 0790417

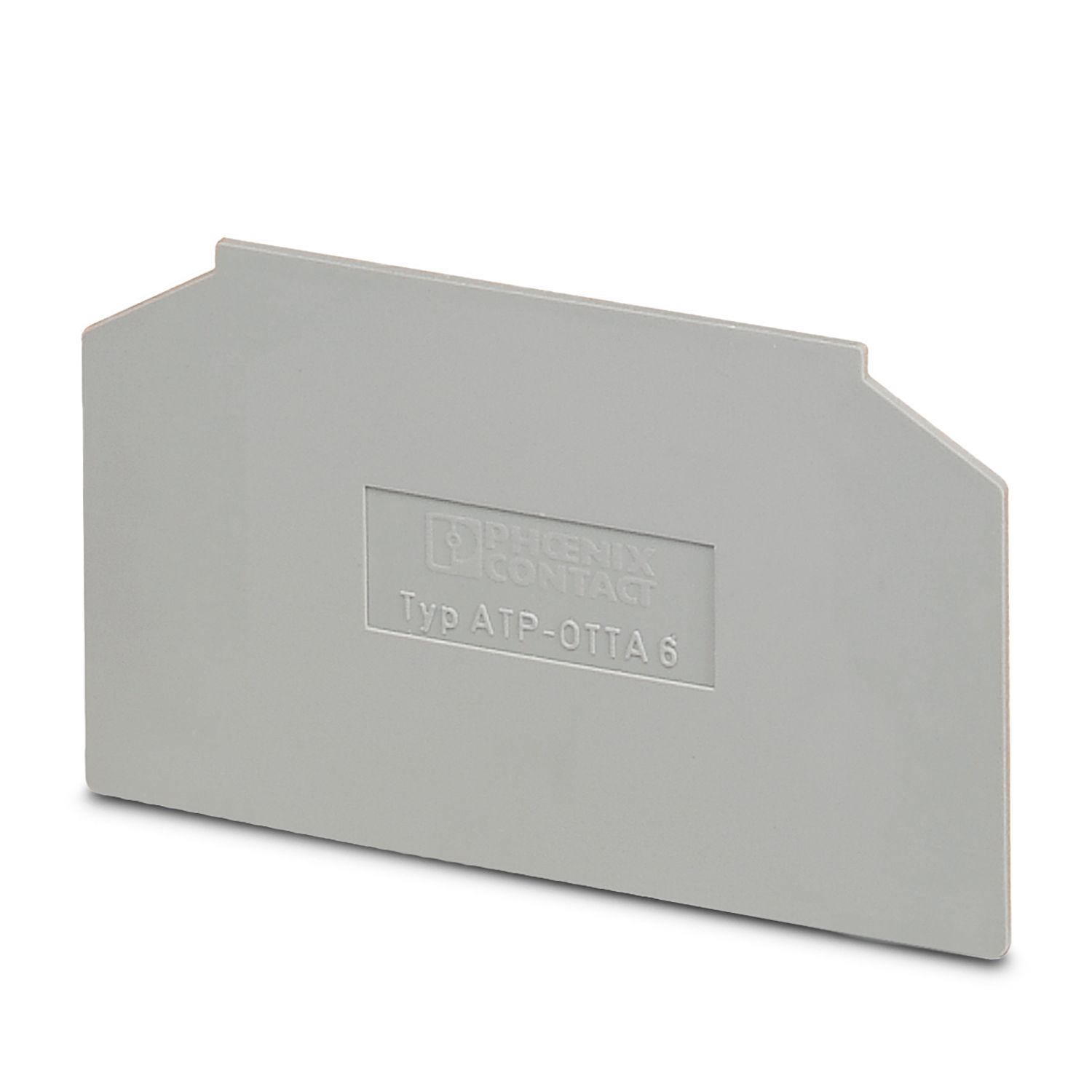

ATP-OTTA 6 - 仕切り板 0790475
