ANT-OMNI-868-01
-
アンテナ
2702136
全方向性アンテナ、壁面取付けまたは支柱への取付け用、868 MHz、ゲイン:4 dBi、保護等級:IP67、耐海水性、接続:N(メス)、取付けブラケットおよびマストクランプを含む、ATEXおよびIECEx認証
製品の詳細
アプリケーションノート | |
アプリケーションノート | 産業用途専用 |
使用上の制限 | |
CCCexの注記 | 中国では防爆エリアでの使用は認められていません。 |
製品ライン | アンテナ |
製品内容 | 取付けブラケットとマストクランプを含む |

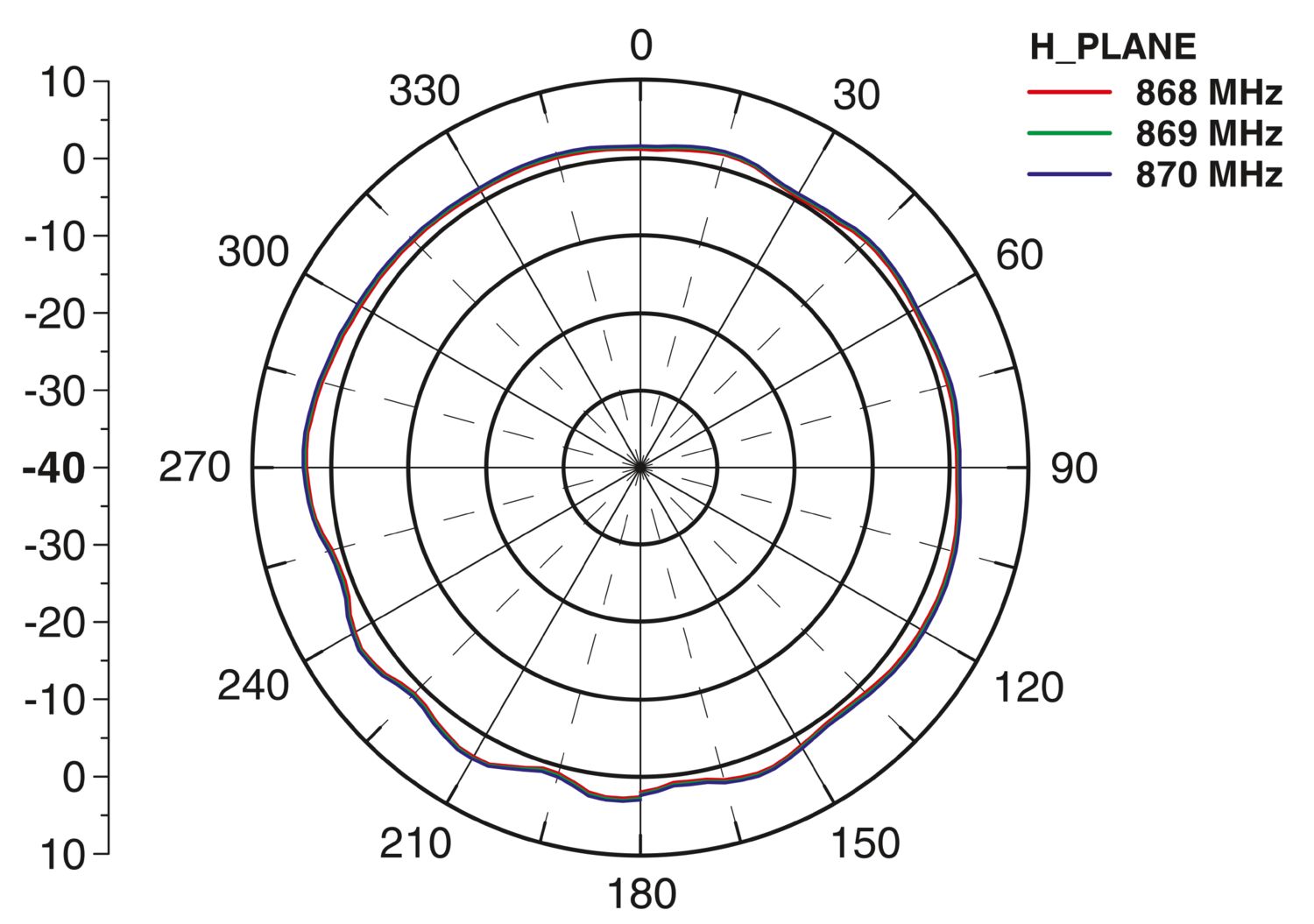

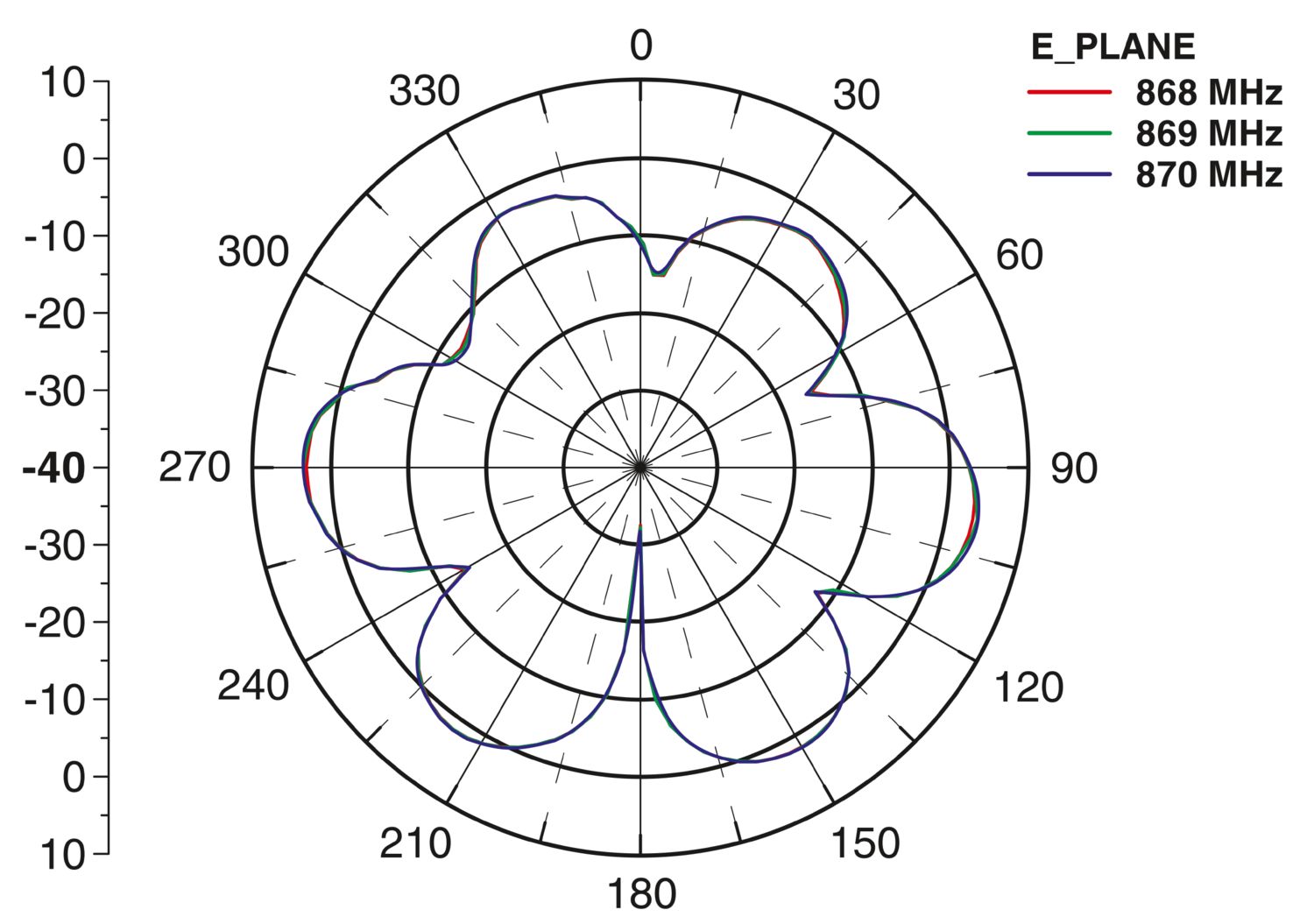

放射線特性 | 全方向性 |
ゲイン | 4 dBi |
垂直ビーム幅 | 30 ° |
水平ビーム幅 | 360 ° |
極性 | 鉛直線形 |
周波数帯 | 868 MHz |
周波数範囲 | 868 MHz ... 870 MHz |
インピーダンス | 50 Ω |
最大容量 | 15.00 W |
50Ωシステムの電圧定在波比 VSWR | ≤ 2.00 |
接続技術 | |
接続方法 | N(メス) |

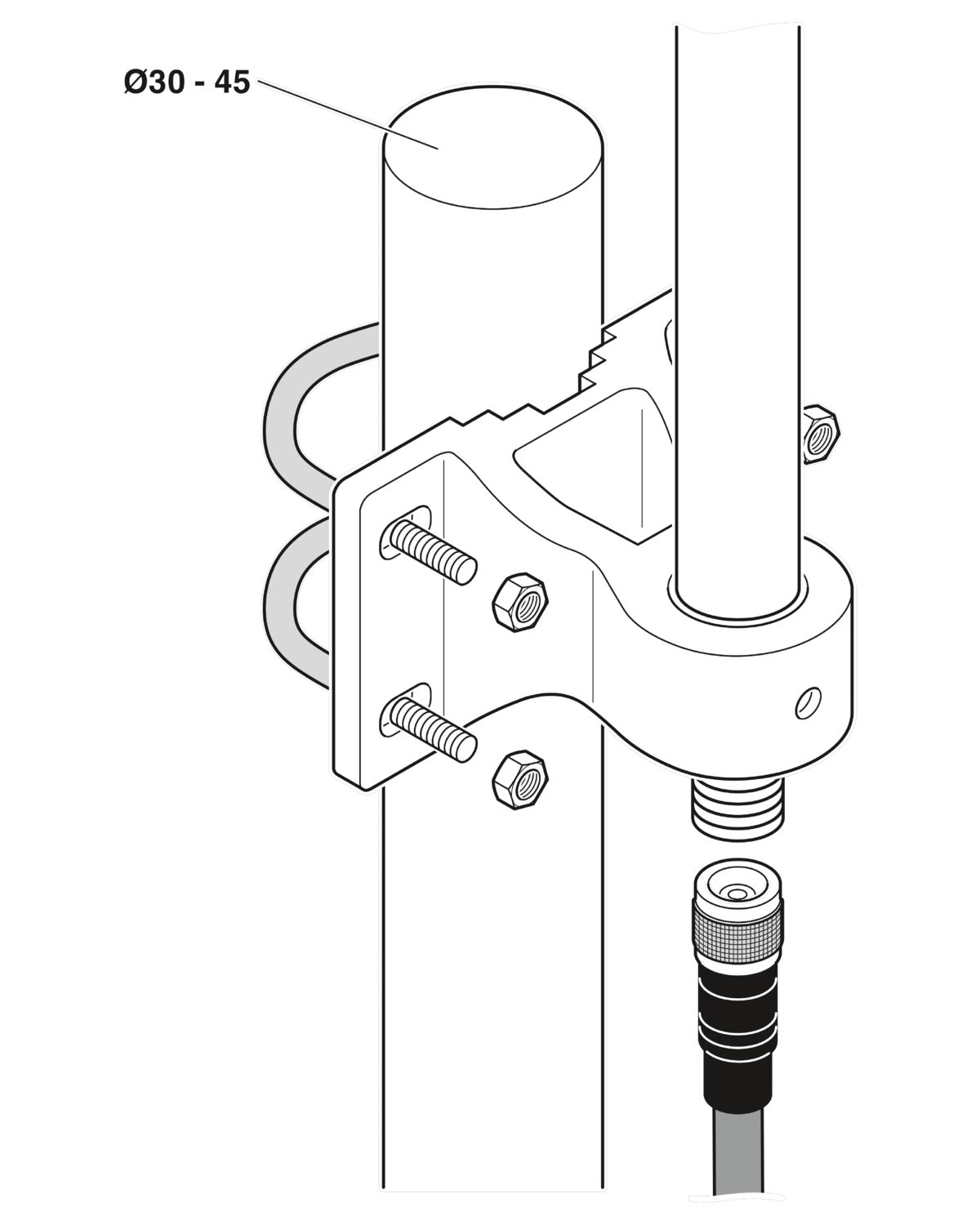

外径 | 30 mm ... 45 mm (マスト) |
セーフティデータ | |
入力電圧Ui | 30 V |
入力電流Ii | 600 mA |
入力電力Pi | ≤ 1 W (30 dB) |
最大内部インダクタンスLi | ごくわずか |
容量Ci | ごくわずか |
高さ | 620 mm |
直径 | 20 mm |
外形寸法 | |
外径 | 30 mm ... 45 mm (マスト) |
部材 (ランダム) | プラスチック製 (グラスファイバ強化) |
部材 (ホルダ) | プラスチック製 (グラスファイバ強化) |
部材 (Uボルト) | 高品質スチールV2A |
その他の耐性 | 耐塩水性 |
周囲条件 | |
保護等級 | IP67 |
使用周囲温度 | -40 °C ... 75 °C |
周囲温度(保管時/運搬時) | -40 °C ... 85 °C |
CE | |
認定 | CE準拠 |
ATEX | |
表示記号 | II 1G Ex ia IIC T6 Ga |
認定 | IBExU14ATEX1116 X |
注記 | マニュアルの設定手順に従います。 |
IECEx | |
表示記号 | Ex ia IIC T6 Ga |
認定 | IECEx IBE 14.0039X |
その他の耐性 | 耐塩水性 |
標準/仕様 | EN 60079-0 |
EN 60079-11 | |
EN 60079-26 | |
注記 | 防爆 |

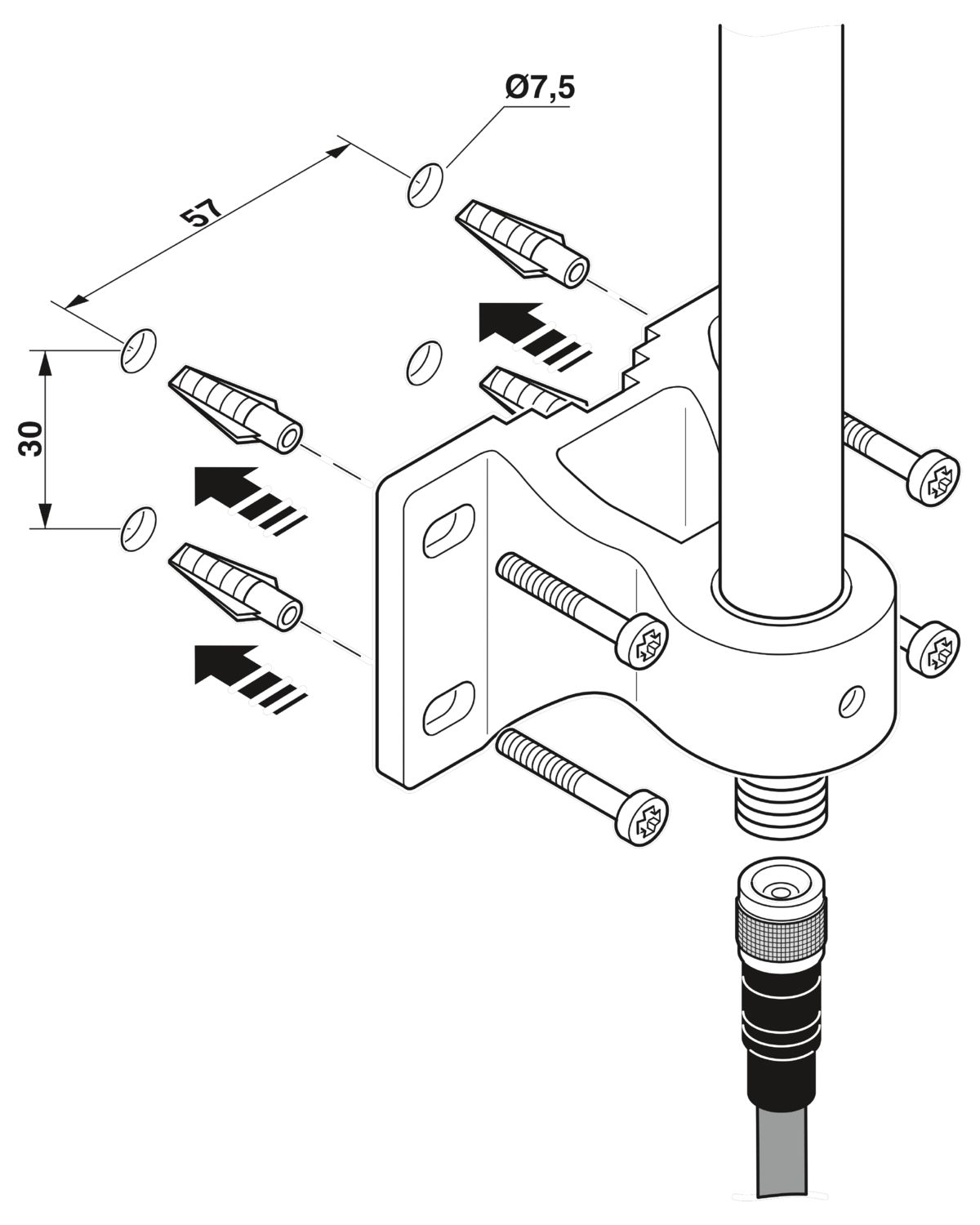

取付けタイプ | 壁面取付け |
支柱に取付け | |
組立てに関する注意事項 | 屋外および屋内 |
アイテム番号 | 2702136 |
梱包単位 | 1 pc |
最低注文数 | 1 pc |
セールスキー | ****** |
プロダクトキー | DNC6A2 |
カタログのページ | ページ 390 (C-6-2019) |
GTIN | 4046356995863 |
1個あたりの重量(梱包を含む) | 285 g |
1個あたりの重量(梱包を含まない) | 285 g |
関税率 | 85177100 |
生産国 | TW |
ECLASS
ECLASS-13.0 | 19070105 |
ETIM
ETIM 9.0 | EC001698 |
UNSPSC
UNSPSC 21.0 | 43223100 |
EU RoHS | |
既知の範囲で免責が生じます | はい |
EU RoHS 物質要件を満たしています | 6(c) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
|
EU REACH SVHC | |
REACH 認可対象候補物質に関する注 (CAS-NO) | Lead (CAS-NO: 7439-92-1) |
SCIP | 960ecf91-e715-450a-9d9d-c76a8be12acc |
互換性のある製品
-
RAD-PIG-RSMA/N-0.5 - アンテナケーブル 2903263
-
RAD-PIG-RSMA/N-1 - アンテナケーブル 2903264
-
RAD-PIG-RSMA/N-2 - アンテナケーブル 2903265
-
RAD-PIG-RSMA/N-3 - アンテナケーブル 2903266
-
RAD-PIG-RSMA/N-5 - アンテナケーブル 2702140
-
CN-UB-70DC-6-BB - サージ保護機器 2803166
-
RAD-ADP-N/F-N/F - アダプタ 2867843
-
BAR-ANT-N-N-EX - アンテナバリア 2702198
-
NBC-COX-CNM/0.5-M/COX-CNM - 同軸ケーブル 1340122
-
NBC-COX-CNM/3.0-L/COX-CNM - 同軸ケーブル 1340123
-
NBC-COX-CNM/5.0-L/COX-CNM - 同軸ケーブル 1340124
-
NBC-COX-CNM/10.0-L/COX-CNM - 同軸ケーブル 1340125
-
NBC-COX-CNM/15.0-L/COX-CNM - 同軸ケーブル 1340126
-
NBC-COX-CNM/30.0-L/COX-CNM - 同軸ケーブル 1340127
-
RAD-ADP-RSMA/M-RSMA/F-90 - アダプタ 2904790
-
RAD-TAPE-SV-19-3 - 全天候対応の保護テープ 2903182
特長
固定868 MHzアプリケーションに理想的
防爆エリアでの使用向け
耐塩水性
