Az Industrial Wireless lehetővé teszi a biztonságos és megbízható rádiós kapcsolatokat az ipari alkalmazásokban. Használja ön is a követelményeknek megfelelően az IWLAN vagy a Bluetooth rendszert a valós idejű kommunikációhoz, a NearFi rendszert a közeli tartományban, vagy a LoRaWAN és Trusted Wireless rendszert nagy távolságok esetén. Vezeték nélküli megoldásaink magukban foglalják a hozzáférési pontokat és a klienseket, valamint a megfelelő antennákat és kábeleket.
További információk
Antennakábel kapcsolószekrény-átvezetéshez, külső átmérő: 3,2 mm, belső vezető: hajlékony, csillapítás: 0,6 / 0,9 / 1,4 dB 0,9 / 2,4 / 5,8 GHz-en, csatlakozás: N (aljzat) -> RSMA (dugasz), kábelhossz: 0,5 m
Radioline - 2,4-GHz-es rádió adóvevő RS-232/485 interfésszel, I/O modulokkal bővíthető, RSMA antennacsatlakozás (aljzat), pont-pont-, csillag- és Mesh-hálózatok max. 250 állomással, hatótávolság max. 5 km (közvetlen rálátás esetén), használat világszerte
WLAN-Access-Point, kliens két belső antennával (MIMO) egyfuratos szereléshez, IP54, WLAN 802.11 a, b, g, n, frekvencia: 2,4 GHz, 5 GHz (DFS-csatornákkal), csatlakozók: COMBICON 9 ... 32 V DC, RJ45: a LAN-hoz, Web, http/https, Command Line Interface
Radioline - I/O bővítőmodul, 8 digitális bemenet (0 ... 30,5 V DC) vagy 2 impulzusbemenet 100 Hz-ig
Többsávos körsugárzó antenna falra való szereléshez, frekvenciasáv: 2,4 GHz, nyereség: 2 dBi, védettség: IP65, csatlakozás: RSMA (apa), 1,5 m csatlakozókábellel, sarokpánttal és szerelési anyagokkal
Radioline - I/O bővítőmodul, 8 digitális tranzisztoros kimenet (30,5 V DC / 200 mA)
Radioline - 868 MHz-es rádió adó/vevő RS-232/485 interfésszel, I/O modulokkal bővíthető, RSMA antennacsatlakozás (aljzat), pont-pont-, csillag- és Mesh-hálózatok max. 99 állomásig, hatótávolság max. 20 km (szabad rálátás esetén), használat Európában
Radioline - I/O bővítőmodul, négy digitális relékimenet (5 A, 250 V AC/DC)
Radioline - I/O bővítőmodul, 4 digitális bemenet (0 ... 250 V AC/DC)
Többsávos vandálbiztos körsugárzó antenna kapcsolószekrénybe való szereléshez, frekvenciasáv: 2,4 GHz, nyereség: 3 dBi, védettség: IP55, ütésállóság: IK08, csatlakozás: RSMA (apa), 1,5 m csatlakozókábellel
A gyakorlatban a különböző alkalmazási területeken különböző vezeték nélküli technológiák váltak be. A Phoenix Contact az Ön alkalmazásához illeszkedő, az iparban megvalósítható vezeték nélküli megoldásokat kínál.
A NearFi a Phoenix Contact által kifejlesztett technológia a kis távolságú érintkezés nélküli energia- és adatátvitelre. A protokollfüggetlen és késleltetés nélküli Ethernet kommunikáció révén rugalmas alkalmazási lehetőségeket kínál minden, max. 100 Mbit/s sebességű Ethernet protokollhoz. Az energiaátvitel induktív módon történik. Az energiát és az adatokat egy néhány centiméter vastagságú légrésen, illetve nem fémes köztes anyagokon, pl. üvegen, műanyagon vagy fán keresztül is át lehet vinni.
A NearFi ezáltal lehetővé teszi a kopásnak kitett dugaszolható csatlakozók helyettesítését olyan alkalmazásoknál, ahol korlátozott a hely és a mozgástér, illetve amelyekre a rezgés, a por és a szennyeződés, a forgás és a gyakori csatlakoztatási ciklusok jellemzők. Ezért szívesen alkalmazzák olyan, hagyományosan sok karbantartást igénylő alkalmazásoknál, mint pl. a robotok szerszámcseréje, az indexelt és normál forgóasztalok csúszógyűrűinek helyettesítése, a vezető nélküli szállítórendszerek (FTS), a kezelő- és könnyű szerelőrobotok, vagy a tisztaszobarendszerek érintkezés nélküli kommunikációja.

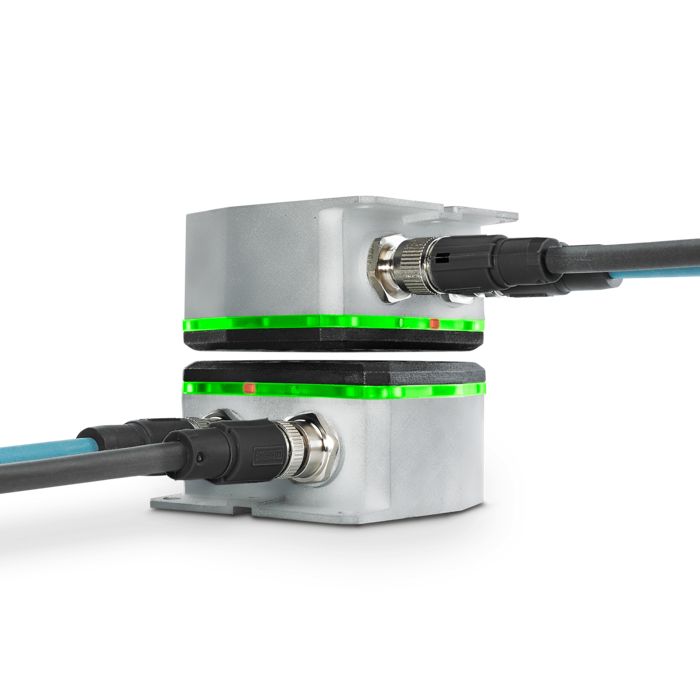

NearFi csatolók az érintkezés nélküli energia- és adatátvitelhez
A NearFi csatolókkal az energiát (24 V, 2 A) és a valós idejű Ethernet-adatokat (100 Mbit/s, teljes duplex) egy néhány cm-es légrésen keresztül lehet átvinni. Az átvitelhez alapvetően mindig két készülék szükséges: egy alap- és egy távoli csatoló. A csatolókat nem kell konfigurálni, és olyan egyszerűen használhatók, mint a dugaszolható csatlakozók.
Az Industrial Wireless LAN, röviden Industrial WLAN vagy IWLAN lehetővé teszi a rádiós csatlakozást a PROFINET, EtherNet/IP™ vagy Modbus/TCP hálózatokba; gyakran Wireless Ethernetnek is nevezik. Az IWLAN fontos jellemzője az, hogy nagy területű, sok résztvevős hálózatokat lehet vele kialakítani. A rendszer fontos erőssége a barangolás (roaming), amikor a résztvevők a nagy területű WLAN hálózatban szabadon mozoghatnak, és közben automatikusan válthatják a rádiós kapcsolatot a mindenkori legjobb vezeték nélküli jelet sugárzó hozzáférési pontra.
Az IWLAN ezért optimálisan használható olyan alkalmazásokhoz, mint pl. a vezető nélküli szállítórendszerek (FTS) és ide-oda mozgó raktári kocsik, az elektromos függősínek, vagy a gépek és berendezések kezelése táblagéppel és okostelefonnal. A PROFIsafe segítségével még a biztonsági alkalmazások is vezérelhetők rádión keresztül. Az alkalmazástól függően a Phoenix Contact különböző IWLAN termékeket kínál.
A WLAN 1100 minden-az-egyben megoldás
A WLAN 1100 és WLAN 2100 költségkímélő komplett WLAN megoldás, a beépített antennák és a rádiómodul egyetlen készülékben találhatók. A rádiómodul egyetlen furat használatával egyszerűen felszerelhető a gépekre vagy az automatizált szállítórendszerekre (AGV).
A WLAN 1010 kompakt rádiós modul külső antennacsatlakozókkal
A WLAN 1010 és WLAN 2010 ipari rádiós modulok az 1000-es és a 2000-es sorozatok ismert funkcióit kínálják, kompakt IP20 védettségű házban, külső antennacsatlakozókkal. Olyan alkalmazásokhoz fejlesztettük ki ezeket, amelyeknél nagy rugalmasságra van szükség az antennák helyének kiválasztásakor. Ide tartoznak pl. a kisméretű géprendszerek, a raktári targoncák vagy a mobil robotok.
FL EPA terepi használatra
Az Ethernet portadapterrel (EPA) az Ethernet-kapcsolattal ellátott ipari automatizálási készülékeket gyorsan és egyszerűen WLAN-képessé lehet tenni. Az IP65 védettségű komplett megoldást közvetlenül a terepen lehet telepíteni, és egy M12-es csatlakozástechnikájú Ethernet vezetéken keresztül egyszerűen lehet az automatizálási készülékkel összekötni.
A Bluetooth mindenekelőtt mobiltelefonos és számítógépes tartozékként ismert, de a gép- és berendezésgyártás terén is bevált kommunikációs megoldásként. A technológia rendkívüli módon érzéketlen a frekvenciasáv zavaraira, és lehetővé teszi a megbízható párhuzamos üzemelést más Bluetooth vagy WLAN alkalmazásokkal együtt. Ezért a Bluetooth segítségével különösen egyszerűen lehet rendkívül megbízható rádiós kapcsolatokat megvalósítani, amelyek előfeltételei többek között a biztonsági kommunikációnak (PROFIsafe, SafetyBridge stb.). A Bluetooth kiválóan használható a kevés résztvevőt tartalmazó, kisméretű és helyhez kötött rádiós hálózati alkalmazásokhoz (pont-pont alkalmazások, vagy maximum hét résztvevőt tartalmazó kisméretű hálózatok). Összességében a Bluetooth kiválóan alkalmas Ethernet és PROFINET adatok vagy I/O jelek átvitelére mozgó vagy forgó géprészekhez.
EPA, a robusztus Ethernetes rádiós híd
Az EPA 2 Ethernet portadapter vezeték nélkül, Bluetooth-on keresztül csatlakoztatja az Ethernet-képes automatizálási modulokat a vezérlő hálózathoz – a biztonsági eszközöket is ideértve. Az EPA 2 egyetlen kompakt és robusztus IP65 védettségű ipari készülékházban egyesíti a megbízható rádiós modult a beépített antennával − az alkalmazásba történő egyszerű integrálhatóságért.
A Wireless MUX segítségével az I/O jelek megbízhatóan eljuttathatók a nehezen hozzáférhető, illetve forgó állomásokhoz
A Wireless MUX ott használható, ahol az I/O jeleket kábel nélkül kell átvinni. A rendszer 16 digitális és 2 analóg jel kétirányú átvitelét teszi lehetővé. Ez azt jelenti, hogy így egy 40 eres jelkábelt helyettesíthet.
A szabadalmazott Trusted Wireless 2.0 rádiós technológiát a Phoenix Contact kifejezetten ipari használatra fejlesztette ki. A rendszer különösen jól alkalmazható a szenzorok és aktorok információinak vezeték nélküli továbbítására, valamint a kis-közepes adatmennyiségek átvitelére nagy kiterjedésű létesítményekben. Ha a rádiós hálózat résztvevői szabadon rálátnak egymásra, akkor néhány száz métertől több kilométerig terjedő távolságok is áthidalhatók.
A Trusted Wireless 2.0 ezzel betölti a WirelessHART, mint a szenzorhálózatok speciális technológiája, és a Wireless LAN nagysebességű technológiája közötti rést. A technológiát a Phoenix Contact Radioline rádiós rendszere használja.
A Radioline a nagy kiterjedésű létesítmények rádiós modulja
A Radioline a nagy kiterjedésű létesítmények vezeték nélküli rendszere. Különlegessége: a recézett gomb egyetlen elfordításával egyszerűen hozzárendelhetők a be- és kimenetek – mindenféle programozás nélkül. A Trusted Wireless rádiós technológiának köszönhetően a Radioline a legjobb választás akkor, ha ipari környezetben a megbízhatóság a fő szempont.
Kapcsolókészülék-kombináció kültéri installálásra
A Radioline kültéri dobozt közvetlenül a szabadban lehet installálni I/O jelek vagy soros adatok gyors és egyszerű rádiós átvitelére. A rádiós modulokat (alternatív módon 868, 900 vagy 2400 MHz), valamint az I/O bővítőmodulok fajtáit és számát közvetlenül a megrendeléskor lehet kiválasztani.
A LoRaWAN egy Low Power Wide Area Network (LPWAN) specifikáció az IEEE 802.15.4 szerinti rádiós hálózatban működő vezeték nélküli elemes vagy akkumulátoros rendszerekhez. A hálózat lehetővé teszi a zökkenőmentes adatcserét a végkészülékek (node-ok), érzékelők, átjárók és az IT-infrastruktúra között, egységes adatátviteli protokollon keresztül. Első nyílt szabványként a LoRaWAN figyelembe veszi az IoT alkalmazások követelményeit.
Átjárók LoRaWAN hálózatok fel- és kiépítéséhez
Saját LoRaWAN magánhálózatának fel- és kiépítéséhez rendelkezésére áll a nyílt LoRaWAN átjárónk. Az átjáró egy belső 4G/LTE modemmel működik, de az Etherneten keresztül is kapcsolódhat az internetre. A szabványosított veremtárolóra (stack) alapozva a LoRaWAN átjáró átlátszó médiaátalakítóént működik a LoRaWAN kiszolgáló és a végkészülék között. A vezeték nélküli hálózat terhelésétől függően több száz, vagy akár ezer készülék információit is továbbítja az átjáró.
LoRaWAN vezérlőkészülékek az intelligens fénykezeléshez
A Phoenix Contact LoRaWAN vezérlőkészüléket (LCU) kínál a lámpák és LED-meghajtók menedzselésére és vezérlésére. A termékválaszték az aljzattal ellátott, Zhaga és NEMA lámpafejekhez egyszerűen csatlakoztatható készülékektől az univerzális vezérlőkészülékekig terjed, amelyekkel a meglévő lámpákat a LoRaWAN hálózatba lehet csatlakoztatni. A hagyományos világítási kapcsolószekrénybe építhető készülékek helyettesítik az időkapcsoló órát vagy a hangfrekvenciás vezérlőkészüléket, így teljes utcákat vezérelnek.
A termékválaszték opcionálisan lehetővé teszi a korszerű LED-meghajtók vezérlését az általánosan használt DALI kommunikációs protokoll alkalmazásával. Ezáltal a vezérlőkészülékeket gyártótól függetlenül több LED-meghajtó vezérlésére lehet használni.
LoRaWAN-alapú útvilágítási megoldás
Egyedi világítási pontokat egyetlen LoRaWAN hálózatba szeretne összefogni, és más smart city alkalmazásokkal kombinálni? LoRaWAN összetevőinkkel a világítási pontokat intelligens fénymenedzselő rendszerbe integrálhatja.
Önnel együttműködve a nyitott interfészek és IoT-rendszerek alapján kialakítjuk a jövőálló, egyedi megoldást az Ön alkalmazási esetére szabva.
Mindig vételkész a megfelelő antennatechnikával
Mindig vételre kész: a Phoenix Contact széles választékot kínál körsugárzó antennákból a szabadon mozgó alkalmazásokhoz, és irányantennákból a nagy távolságok áthidalására. Az olyan rádiós résztvevőkhöz, amelyek egy meghatározott útszakasz mentén mozognak (pl. elektromos függősínek) sugárzó hullámvezetők is kaphatók. A kínálatot a hozzá illő kábelezési technika és szerelési tartozékok teszik teljessé, mint pl. a vezetékek, a túlfeszültség-védelem és a dugaszolható csatlakozók.
A rádióberendezések teljesítményét döntő módon befolyásolja az antennarendszer. Hogy mit kell Önnek a kiválasztásnál és a telepítésnél figyelembe vennie, azt a következő kiadványunkból tudhatja meg: 10 antennaszabály szórólap.
Támogatjuk Önt a nagy teljesítőképességű, üzembiztos vezeték nélküli rendszerek tervezésében
A jó tervezés fontos előfeltétele a megbízható és nagy teljesítményű rádiós hálózat létrehozásának. Támogatjuk Önt rádiós hálózatának megtervezésében, konfigurálásában és üzembe helyezésében ugyanúgy, mint a karbantartásban és a támogatásban hiba esetén. Képbe kívánja hozni magát vagy munkatársait a rádiótechnika terén? Egyedileg az Ön igényeire és szükségleteire szabott képzéseket és gyakorlati foglalkozásokat kínálunk.
Professzionális rádiós lefedettség
Annak érdekében, hogy leegyszerűsítse a rádiós hálózatok tervezését a Radioline vezeték nélküli rendszer alapján, a Phoenix Contact a max. tíz állomásból álló rádiós hálózatok ingyenes szimulációját kínálja. Adja meg nekünk a hálózatba kötendő állomások koordinátáit, és mi ellenőrizzük a megvalósíthatóságot egy rádiós hálózatokat tervező szoftver segítségével, vagy a rádiós szakaszok helyszíni tesztelésével. A szimuláció segítségével meg lehet határozni azt, hogy egy adott rádiós kapcsolat működik-e, vagy tesztelni kell azt. A szimuláció figyelembe veszi a magassági adatokat, valamint a rádiós és felületi tulajdonságokat. Ön egy alapos vizsgálati jelentést és az összes szükséges összetevőt tartalmazó darablistát kap kézhez.
