Egyenáramú hálózatok

Egyenáramú hálózatok az iparban

A Phoenix Contact jövőbe mutató egyenáramú technológiája lehetővé teszi a fenntartható és megújuló energia betáplálását, tárolását és elosztását. Fedezze fel a biztonságos DC hálózatokhoz kialakított egyenáramú megoldásainkat.
Emberek egy gyártócsarnokban az egyenáramú hálózat sematikus ábrázolásával

Innovatív DC technológia a fenntarthatóságért – itt és most A fenntarthatóság több, mint egy jelszó: kezdettől fogva ez a feladatunk.

A Phoenix Contact magával viszi Önt a megújuló módon előállított, hatékonyan tárolt és elosztott energiával működő világba. Az elektromos energia ezzel mindig és mindenhol használható. Ezért mi a Phoenix Contactnál az egyenáramú technológia mikrohálózatokban való biztonságos felhasználását célzó koncepciókban és megoldásokban bízunk.

A fenntarthatóság már a DC-technológia helyes alkalmazásánál elkezdődik.

Dr. Christian Helmig, alelnök, Field Device Connectors és Dr. Martin Wetter, ügyvezető alelnök, Innovation
A Phoenix Contact alelnökei: Dr. Martin Wetter és Dr. Christian Helmig
Mérnöknő egy autógyár gyártócsarnokában

Egyenáram – a jövő ipari energiarendszere? Az előállítástól a tároláson át a tápellátásig

A mai világban a legtöbb végkészülék már egyenárammal (DC, angolul Direct Current) működik. Az ipari környezetben a töltőállomásokat és az elektromos hajtásokat is egyenáram táplálja, amit váltakozó áramból állítanak elő. Ebből kiindulva kutatták a DC-INDUSTRIE és DC-INDUSTRIE 2 projekt keretében különböző vállalkozások az egységes, egyenáram-alapú Smart Grid kialakításának lehetőségeit.

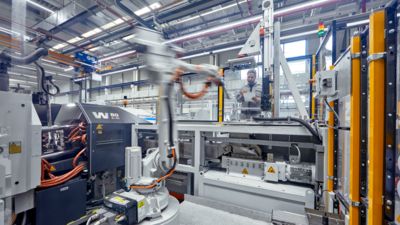

Munkatárs a Phoenix Contact gépgyárában

Az alapgondolat szerint a megújuló energiaforrások által előállított egyenárammal közvetlenül és az átalakítási veszteségek csökkentése lehet árammal ellátni a hálózat fogyasztóit, pl. gépeket, motorokat, szállítószalagokat.

Az egyenáramú hálózat létrehozásával lehetségessé válik, hogy a berendezés fékezési energiáját elektromos áramként vissza lehessen vezetni a hálózatba. Az előállított felesleget energiatároló rendszerekben lehet gyűjteni és szükség esetén a hálózatba visszatáplálni. A betáplált teljesítmény ezáltal akár 80%-kal csökkenhet. Mindezeken túl, csökkenthető a nyilvános hálózat terhelési csúcsa és terhelése is.

A DC-hálózat előnyei

  • Az energiahatékonyság növelése az energia-visszanyerésnek, a csökkent átalakítási veszteségnek és a megújuló energiák és energiatárolók használatának köszönhetően
  • Erőforrás-optimalizálás a rézfelhasználás akár 55%-os csökkentésével, a csökkenő készülékköltségekkel és a kisebb helyigénnyel
  • A tápellátó hálózat kiesései miatti gyártási leállások elkerülése
  • Az energiaáramlások intelligens vezérlésének alapja

Áttekintés: az egyenáramú hálózat az iparban

Interaktív kép: Ipari egyenáramú hálózat az állomásokkal: nap- és szélenergia, akkumulátoros tároló, Power-to-X, gyártás és iroda
Napenergia

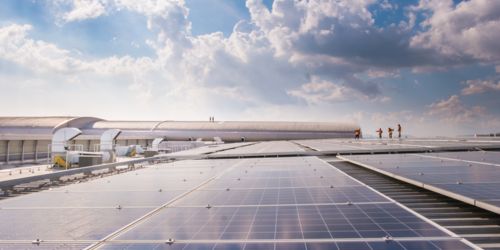

A fotovoltaikus rendszerek a megújuló energia fontos termelői. Egyenáramot állítanak elő, ezért hatékonyan beköthetők az egyenáramú hálózatba anélkül, hogy az áramot át kellene alakítani váltakozó árammá. Szívesen adunk tanácsot Önnek a betáplálás-kezeléssel, a fotovoltaikus alkalmazásokkal és a tetőre szerelt PV-rendszerek túlfeszültség-védelmével kapcsolatban.
Tudjon meg többet
Napenergia
Szélenergia
A szélerőművekből származó energia az egyenáramú köztes áramkörből DC/DC átalakító segítségével az egyenáramú hálózatba táplálható. Váltakozó áramú hálózat közbeiktatására már nincs szükség. Itt megtalálja a szélerőművekkel, moduláris állapotfelügyelettel és villámáram-méréssel kapcsolatos megoldásainkat.
Tudjon meg többet
Szélenergia
Töltőhálózat

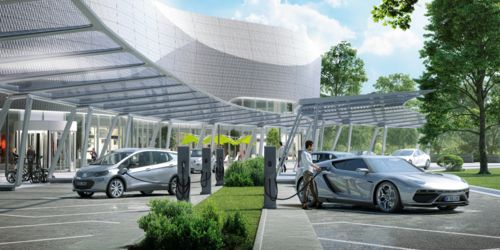

Az e-töltőállomások egyenáramú hálózathoz való kétirányú csatlakoztatása lehetővé teszi a járművek akkumulátorainak töltését és rövid távú energiatárolóként való felhasználását. A DC töltéstechnika gyártójaként a Phoenix Contact részegységeket szállít az elektromos autók DC töltőállomásainak fejlesztéséhez. Tájékozódjon most a DC töltőkábelekről, DC töltésvezérlőkről és DC teljesítményelektronikáról.
Tudjon meg többet
Töltőhálózat
Power-to-X

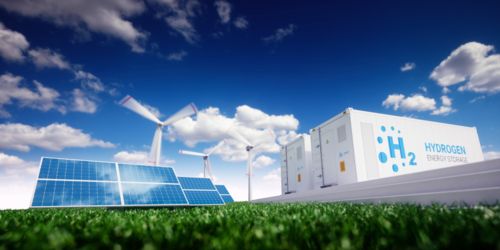

A fotovoltaikus és szélerőmű-rendszerek által megtermelt, de fel nem használt energiát elektrolízis alkalmazásával üzemanyagok (power-to-fuel), hidrogén és metán (power-to-gas), ammónia és metanol (power-to-liquid) vagy más vegyi anyagok előállítására lehet felhasználni. Ezek az anyagok pedig ismét elektromos energia előállítására használhatók, ezért energiatárolóként működnek. Az energiatárolók garantálják az egyenáramú hálózatok stabilitását. Az elektrolízis szintén egyenáramra épül, ami észszerűvé teszi a Power-to-X rendszerek egyenáramú hálózatba való integrálását. Tájékozódjon most az elektrolízis felügyeletére, automatizálására és digitalizálására használható részegységekről.
Tudjon meg többet
Power-to-X
Iroda és világítás

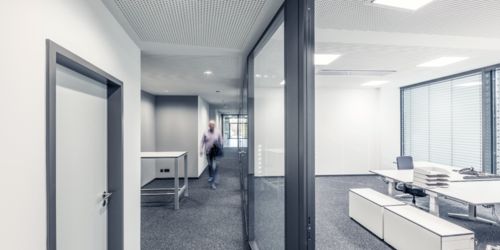

Számos irodai kommunikációs készülék, például a számítógépek és képernyők, valamint a LED-es világítástechnika belsőleg egyenfeszültséget igényel. Ahhoz, hogy ezeket a fogyasztókat a váltakozó áramú hálózatra lehessen csatlakoztatni, egyenirányításra és egyenáramú köztes áramkörökre van szükség. Ha azonban ezeket a fogyasztókat az egyenáramú hálózatba integrálják, akkor a tápegységek bemeneti kapcsolásainak jelentős része megtakarítható. Ezzel alkatrészek, súly és hely takarítható meg.
Tudjon meg többet
Iroda és világítás
Robotok és szállítószalagok
Az egyenáramú hálózatokban egyenáramú motorokat lehet hajtómotorként használni. Mindazonáltal a korábban használt háromfázisú motorok is hatékonyan integrálhatók az egyenáramú hálózatba a frekvenciaváltók egyenáramú köztes áramköreinek köszönhetően. A terhelési csúcsok így csökkenthetők, különösen a nagyteljesítményű robotok és szállítószalagok esetében. Ráadásul az egyenáramú hálózatokban hatékonyan visszanyerhető a fékezési energia.
Tudjon meg többet
Robotok és szállítószalagok

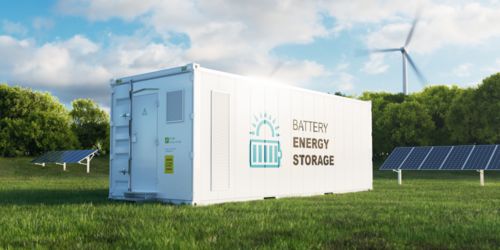

Energiatároló rendszerek
Az egyenáramú hálózatokban akkumulátoros tárolókat használnak a hálózat támogatására. A felesleges energia tárolható, és szükség esetén rendelkezésre bocsátható. Az energiatárolók integrálása csökkenti a terheléscsúcsokat is, például a nagy gépek indításakor, és tehermentesíti a tápellátó hálózatot. Innovatív energiatárolási megoldásokat mutatunk be Önnek.
Tudjon meg többet
Energiatároló rendszerek
Csatlakozás a váltakozó áramú hálózathoz
A váltakozó áramú hálózathoz való kétirányú csatlakozás lehetővé teszi mind a váltakozó áramú hálózatból az egyenáramú hálózatba történő betáplálást, mind pedig az egyenáramú hálózatból származó többletenergia visszatáplálását a nyilvános tápellátó hálózatba.
Csatlakozás a váltakozó áramú hálózathoz

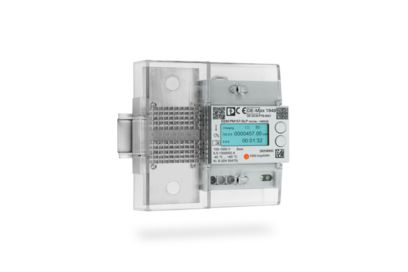

Hálózatmenedzsment
A hatékony hálózatmenedzsment lehetővé teszi az energiaáramlás intelligens vezérlését. Az adatok elemzésével azonosíthatók és elkerülhetők a szűk keresztmetszetek. Ez segít a rendelkezésre álló energia felhasználásának optimalizálásában.
Hálózatmenedzsment

GYIK: egyenáramú technológia

Munkatársak egy napenergiás rendszer mellett
Pillantás felülről egy autógyár szerelőcsarnokába

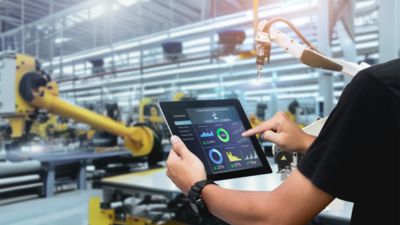

Személy energiaadatokat megjelenítő táblagéppel
Transzformátorállomás

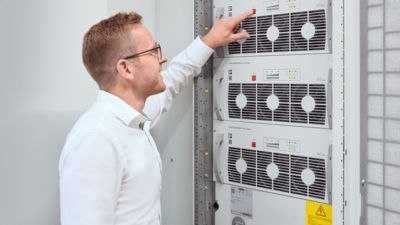

Egy munkatárs egy kapcsolószekrényen dolgozik
Munkatársak egy napenergiás rendszer mellett

Különösen az ipari szektor keresi a klímacélok megvalósításának alkalmas megoldásait. A klímaváltozás korában a világot az energiaárak emelkedése, az erőforrások szűkössége és a növekvő energiaigény foglalkoztatja. Az egyik megoldási lehetőség az, ha a gyárak váltakozó áramú hálózatát egyenáramú hálózattá állítják át. A megújuló energiatermelés, az energiatárolás és az energia-visszanyerés a klímaváltozás vezérszavai, amelyeket az egyenáramú mikrohálózattal lehet megvalósítani. Ezzel csökken az energiafelhasználás és csökkennek a csúcsterhelések (terhelési csúcsok levágása, Peak Shaving). Ez tehermentesíti és stabilizálja a tápellátó hálózatot. Az ipari egyenáramú hálózat létrehozása jó kezdeményezés a jövő fenntartható ipari termelése érdekében.

Pillantás felülről egy autógyár szerelőcsarnokába

Az egyenáramú mikrohálózatban az elektromos áram előállítása a CO₂-semleges módon előállított megújuló energiák hatékony integrálásával történik. Ezt az energiát az egyenáramú hálózat elektromos fogyasztói közvetlenül, DC-AC átalakítás nélkül használják fel. Ezáltal megtakaríthatók az átalakítási veszteségek, ez pedig csökkenti az energiafogyasztást. Lehetőség van továbbá a fékezési energia teljes felhasználására is. Az egyébként hőleadással elvesző energiát így elektromos energiaként vissza lehet táplálni az egyenáramú hálózatba. Az energiatárolók későbbi felhasználásra összegyűjtik a fel nem használt egyenáramú energiát.
A fenntartható energiatermelés, az energia-visszanyerés és az energiatárolás kombinációja növeli a fenntarthatóságot és az energiahatékonyságot a gyárban.

Személy energiaadatokat megjelenítő táblagéppel

Az egyenáramú hálózat alkalmazásával az energiafogyasztási megtakarítások mellett anyag- és helymegtakarításra is van lehetőség.

A DC-AC átalakítás mellőzésével az energiaveszteségek kb. 6–8%-kal csökkenthetők. Ezt kiegészítve, a megfelelő energiatároló használatával a közüzemi hálózatból betáplált teljesítmény akár 80%-kal csökkenthető. A fékenergia teljes kihasználása az alkalmazástól függően 15–20%-kal nagyobb energiamegtakarítást is lehetővé tesz. Ezek a tényezők jelentősen növelik az egyenáramú hálózatok energiahatékonyságát a váltakozó áramú hálózatokhoz képest.

Az anyag- és helymegtakarítási lehetőségek is jelentősek. Az egyenáramú hálózatokban azonos teljesítmény mellett akár 40%-kal kevesebb réz- és a szigetelőanyag-felhasználás is elérhető. A szűkös energiaforrások világában ez jelentős mennyiség. Az egyenáramú készülékek mérete ezenkívül jelentősen kisebb, mint az AC készülékeké. A kisebb anyagfelhasználás további helyet takarít meg.

Transzformátorállomás

Az egyenáram váltakozó árammá, illetve a váltakozó áram egyenárammá alakítása veszteségekkel jár, mivel az átalakításhoz energia szükséges. Ezzel nő az energiafelhasználás, ez pedig csökkenti az energiahatékonyságot. A DC-AC átalakítókhoz megfelelő hely is szükséges az alkalmazásban, ami az átalakítás elhagyásával felszabadul.

Ha a fogyasztók közvetlenül használhatják az egyenáramot, akkor az eddigi DC-AC-DC átalakításokra nincs szükség. Ezzel nő az energiahatékonyság, mivel egy tisztán egyenáramú hálózat jellemzően 6–8% energiát takarít meg az AC-hálózathoz viszonyítva. A fékezési energia felhasználásával és az egyenáram közvetlen tárolásával további megtakarítás lehetséges.

Egy munkatárs egy kapcsolószekrényen dolgozik

Egyenáramú alkalmazásokban ív keletkezhet, ami károsíthatja az érintkezőket és a ház részeit, a legrosszabb esetben pedig a felhasználóra is veszélyt jelenthet. Ez új megközelítést igényel a dugaszolható csatlakozók fejlesztésében. A Phoenix Contact kutatási projektek keretében különböző technológiákat fejlesztett ki az egyenáramú dugaszolható csatlakozókhoz. A dugaszolható csatlakozók kioldási technikáival olyan innovatív megoldásokat találtunk, amelyek megvédik a kezelőt a leválasztáskor keletkező elektromos ív veszélyeitől.

Az ODCA logója

Bízunk az egyenáramú hálózatokban A Phoenix Contact szakértő partner az egyenáramú hálózatok ipari felhasználásának területén

Az ipar és a kutatás 39 partnerének egyikeként mi is részt vettünk a ZVEI DC-INDUSTRIE 2 elnevezésű kutatási projektjében, amelyet a Szövetségi Gazdasági és Klímavédelmi Minisztérium támogatott. A Phoenix Contact – mint alapító és elnökségi tag – természetesen részt vesz az ODCA (Open Direct Current Alliance – Nyílt Egyenáram Szövetség) nevű közvetlen utódprojektben is.

Dr. Christian Helmig, a Field Device Connectors alelnöke és Dr. Martin Wetter, a Phoenix Contact GmbH & Co. KG fejlesztési ügyvezető alelnöke egy egyenáramú elosztó előtt

Az ipari termelés szükséges energetikai átalakulására és a megújuló energiák ehhez csatlakozó maximális kihasználására való tekintettel a munkaközösség a gyártóberendezések hatékony, biztonságos és robusztus egyenáramú energiaellátását tűzte ki célul.

A Phoenix Contact ebben a projektben nemzeti és nemzetközi munkaközösségek keretében intenzíven kutatja az ipari egyenáramú hálózatok gyárautomatizálási felhasználását, különös tekintettel a jövőbe mutató elektromos szerelésre.
Az egyik központi téma például, amellyel a Phoenix Contact foglalkozik, az egyenáramú dugaszolható csatlakozók területén az ívek kialakulásának megelőzése.

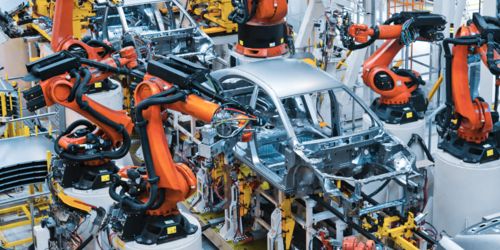

Gépjárműgyártás robotokkal

Az elmélettől a gyakorlatig DC hálózatok a termelésben és az épületekben

A Phoenix Contact még ennél is tovább lép, mert a kutatás önmagában nekünk nem elég. Vezető vállalatként az innováció terén és az elektromos szerelés szakértőiként mi szerettük volna megtenni az első lépést, ott akartunk lenni, tapasztalatot akartunk gyűjteni, és problémákat akartunk megoldani.
Az egyenáramú hálózatok egyik ígéretes alkalmazási területe a gépjárműgyártás. Amikor egyik ODCA-partnerünk kísérleti berendezés formájában egyenáramú hálózatot tervezett létrehozni, gyors támogatást tudtunk nyújtani számára egyenáramú áramellátásra alkalmas alkatrészeinkkel.

Munkatárs egy egyenáramú hálózattal ellátott épület tervezése közben

Saját blombergi telephelyünk All Electric Society Factory nevű új épületében is egyenáramú hálózatot telepítettünk. Ezzel a tervezéstől a kész telepítésig egy ipari egyenáramú hálózat mintája jött létre. A kivitelezéshez természetesen a saját gyártmányainkat használjuk fel, és ennek keretében további egyenáramú táplálásra alkalmas egységeket fejlesztünk ki. Termékeink és megoldásaink folyamatos kutatásával és fejlesztésével olyan fenntartható és hatékony energiaellátást hozunk létre, amely megfelel a modern ipar követelményeinek.

Az All Electric Society Factory épületébe beépített technológiák és megoldások – mint az All Electric Society úttörői – természetesen ügyfeleink számára is elérhetőek.

Az egyenáram mint a CO₂-semleges gyártás úttörője
Az All Electric Society Factory – az egyenáramú hálózat mintapéldája

Az új blombergi épületnek saját ipari egyenáramú hálózata van, és teljes mértékben kihasználja a megújuló energiaforrásokban rejlő lehetőségeket.

Ugrás az egyenáramú alkalmazáshoz
A Phoenix Contact székhelye Blombergben, Észak-Rajna-Vesztfália tartományban

Szakterületeink az egyenáramú hálózatban

Tudjon meg többet a különböző installációs területek optimális megoldásairól.
