Az elszámolási célú energiamérők lehetővé teszik az energiaadatok költséghelyek szerinti pontos elszámolását. A MID-engedéllyel ellátott EMpro AC energiamérők mind a négy kvadránsban mérik az összes fontos elektromos jellemzőt, például az áramokat, feszültségeket, teljesítménytényezőket és teljesítményeket. Az EMpro DC energiamérők lehetővé teszik az áram és a feszültség közvetlen mérését akár 650 A / 1000 V DC-ig. A szokásos kommunikációs interfészeken keresztül bocsátja a mérési adatokat rendelkezésre.
3 fázisú energiamérő közvetlen mérésre 100 A AC-ig, Modbus/RTU interfész, 2 impulzuskimenet, 4 tarifa (Modbus), max. +70 °C üzemi hőmérséklet, MID irányelv szerinti tanúsítással
3 fázisú energiamérő közvetlen mérésre 100 A AC-ig, Modbus/TCP interfész, üzemi hőmérséklet max. +70 °C, MID irányelv szerinti tanúsítással
3 fázisú energiamérő 1°A/5°A áramváltóval történő mérésére, Modbus/RTU interfész, 2 impulzuskimenet, 4 tarifa (Modbus), max. +70 °C üzemi hőmérséklet, MID irányelv szerinti tanúsítással
Egyfázisú energiamérő a hatásos teljesítmény közvetlen mérésére max. 276 V/45 A-es hálózatokban, RS-485 interfésszel és 2 impulzuskimenettel, max. +70 °C üzemi hőmérséklet, a MID irányelvnek megfelelő tanúsítvánnyal
3 fázisú energiamérő 1°A/5°A áramváltóval történő mérésére, Modbus/TCP interfész, max. +70 °C üzemi hőmérséklet, MID irányelv szerinti tanúsítással
1 fázisú energiamérő közvetlen mérésre 45 A AC-ig, Modbus/RTU interfész, 2 impulzuskimenet, üzemi hőmérséklet max. +70 °C, MID irányelv szerinti tanúsítással
Háromfázisú energiamérő a hatásos teljesítmény közvetlen mérésére max. 480 V/100 A-es hálózatokban, Ethernet interfésszel, max. +70 °C üzemi hőmérséklet, MID irányelv szerinti tanúsítással
Egyenáramú energiamérő közvetlen méréssel 1000 V-ig / 650 A-ig, RS-485 interfészekkel a programozószoftver töltőállomás és a DC töltésvezérlő felé, a töltőkábel-veszteségek korrekciója, üzemi hőmérséklet +80 °C-ig, elszámolási célokra tanúsítva
A MID engedéllyel ellátott, 2014/32/EU szerinti, váltakozó áramú EMpro-AC energiamérők lehetővé teszik az energiaadatok költséghelyenkénti, pontos elszámolását (submetering). Mind a négy kvadránsban mérik az összes olyan fontos elektromos jellemzőt, mint az áramok, feszültségek, teljesítménytényezők, teljesítmények és energiaértékek.
 |
 |
|
|---|---|---|
|
EMpro váltakozó áramú energiamérők
|
EMpro egyenáramú energiamérők | |
| Maximális bemeneti áram | Közvetlen mérés: 45 A AC (1 fázis); 100 A AC (3 fázis) | Közvetlen mérés 650 A DC-ig |
| . | Áramváltó: 1 A / 5 A AC (3 fázis) | |
| Bemeneti feszültségtartomány | 1 fázisú: 1 x 184 V ... 276 V | 1 000 V DC |
| . | 3 fázisú: 3 x 173 V ... 480 V (Ph/Ph) / 100 V ... 276 V (Ph/N) | |
| Kommunikációs protokollok | Modbus/TCP és Modbus/RTU | SLIP (Serial Line Internet Protocol) |
A MID tanúsítvánnyal rendelkező energiamérők lehetővé teszik az almérés, azaz az energiaadatok költséghelyspecifikus számlázásának alkalmazását. A mérőkészülékek mind a négy kvadránsban mérik az olyan legfontosabb elektromos jellemzőket, mint az áramok, feszültségek, teljesítménytényezők, teljesítmények és energiaértékek. Ez tájékoztatást nyújt a hatásos és meddő energia kínálatáról és vételéről. Az adatok a szokásos kommunikációs interfészeken keresztül jutnak tovább a fölérendelt irányítórendszerbe, pl. az energiamenedzsment-rendszerbe.

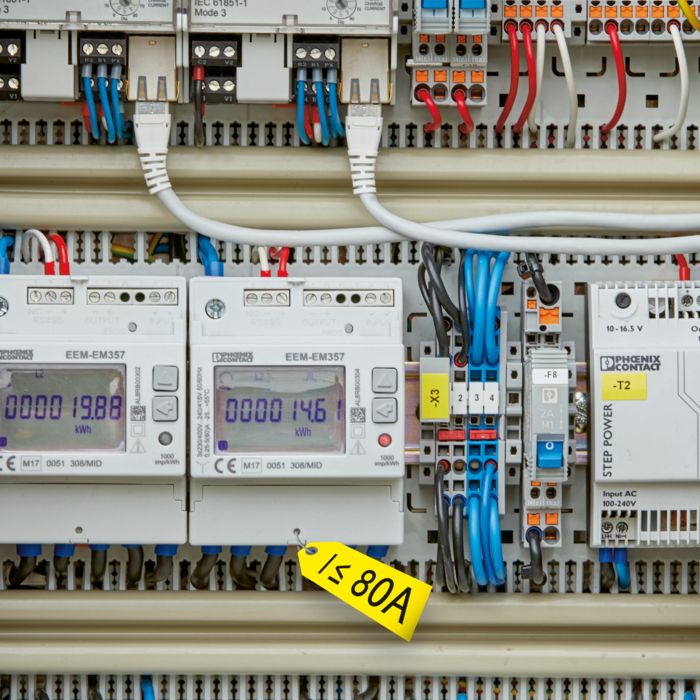

Az EMpro váltakozó áramú energiamérők támogatják az egyfázisú kétvezetős, háromfázisú háromvezetős és háromfázisú négyvezetős alkalmazásokat, és közvetlen mérés vagy áramváltó változatban is elérhetők. Az akár 100 A váltakozó áram közvetlenül mérhető a teljes -40 és +70 °C közötti hőmérséklet-tartományban. Az áramváltón keresztül történő mérési bemenet konfigurálható 1- vagy 5-A áramváltókhoz, ahol a transzformátor aránya paraméterezhető.
A külső bejelentett szervezet által MID-tanúsítvánnyal ellátott, pontos eszköz magas szintű biztonságot nyújt Önnek. A 2014/32/EU európai mérőműszer-irányelv (MID) megkülönbözteti az A, B és C pontossági osztályokat, amelyek megfelelnek az IEC 62053-21 2., 1. és 0,5. osztályának. Az EMpro váltakozó áramú energiamérők megfelelnek a C vagy 0,5. pontossági osztálynak, és alkalmasak a kereskedelmi és ipari szektor megnövekedett követelményeinek.
A beépített energiamérők hálózatba kapcsolhatók egymással az általános kommunikációs protokollokon, például a Modbus/RTU-n vagy Modbus/TCP-n keresztül, és közvetlenül kommunikálhatnak az energiaadat-kezelő rendszerrel. Ez kiküszöböli a közvetlen helyszíni mérőleolvasás időigényes folyamatát. Mind a négy kvadránsban elsősorban az energiaértékeket figyelik meg. A megfelelő protokoll kiválasztása az alkalmazás egyedi követelményeitől függ.
A különböző típusú mérőkészülékek számos alkalmazási területen használatosak. A betáplálási ponton többfunkciós energiamérőket használnak a méréshez, az engedély energiamérőket pedig a számlázáshoz. Energiamérő készülékünk mind ugyanazt a nyelvet beszélik. Az energiamérők Modbus regiszterei a többfunkciós EMpro energiamérőkön alapulnak. Ezáltal megtakarítható a programozási munka és végső soron a további költségek is.

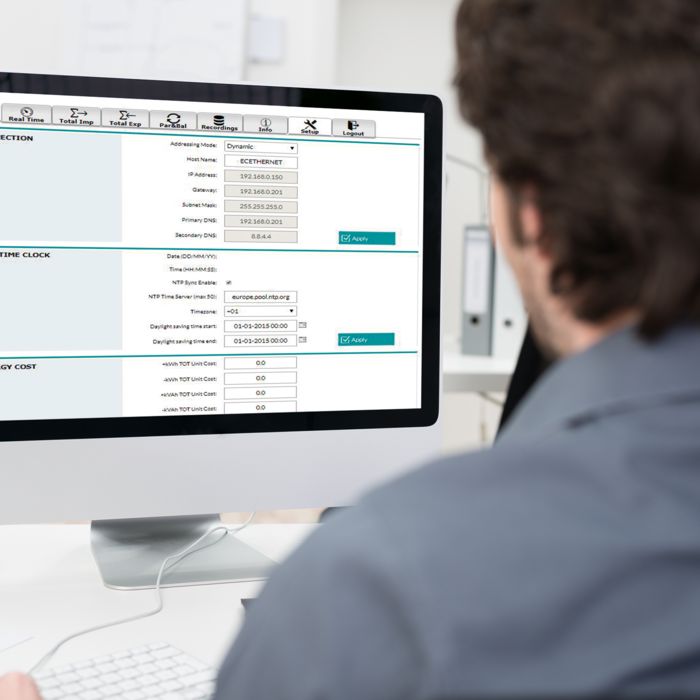

Az adatok le-, illetve kiolvasását az EN 50470-1 szabvány szerinti rendeltetésszerű használat körülményei között gond nélkül biztosítani kell. A váltakozó áramú energiamérők háttérvilágítású LCD-kijelzőjén az összes elektromos paraméter és a kijelzőlapokon keresztül elérhető konfigurációs paraméterek láthatók. A kommunikációs interfészen keresztül további konfigurációs paraméterek is beállíthatók. Az elülső négy mechanikus gomb az adatok vezérlésére és programozására szolgál.

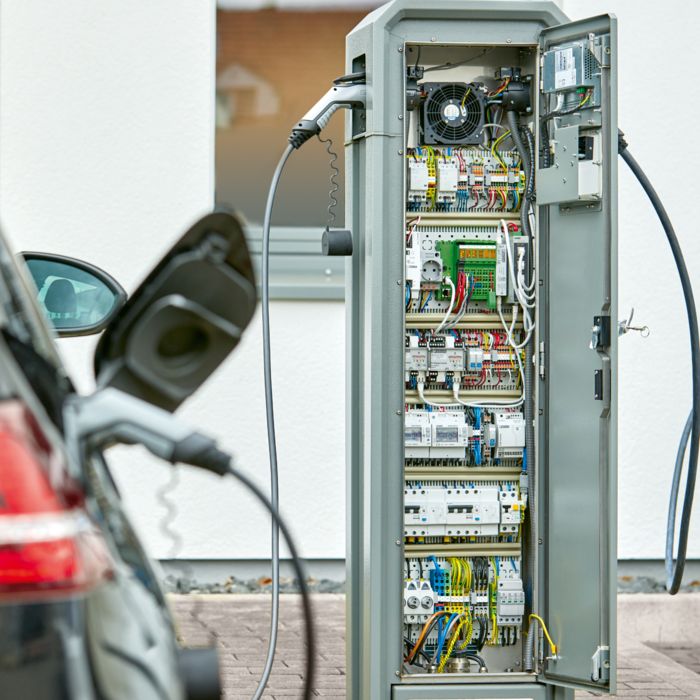

A helytakarékos EMpro egyenáramú energiamérők lehetővé teszik az áramok és feszültségek elszámolási célokra történő, közvetlen mérését akár 650 A/1 000 V egyenáramig. Az OCMF formátumú adatokkal és a kalibrációs naplóval ellátott, hamisításbiztos kialakítás ideális megoldást jelent a töltőhálózatban való használatra.
Az EMpro energiamérők 650 kW-ig mérik a teljesítményt a B pontossági osztály (EN 50470-3) szerint. A mérés közvetlenül egy söntön keresztül történik. A kompakt méreteknek köszönhetően értékes helyet takaríthat meg az alkalmazásban.
Az EMpro egyenáramú energiamérők rendelkeznek a kWh pontosságú elszámolási rendszerekben való használathoz szükséges engedélyekkel. A hardver és a firmware hamisításbiztos kialakítása védelmet nyújt az illetéktelen hozzáféréssel szemben. Ezenkívül a kalibrálási napló minden olyan eseményt rögzít, amely hatással van az elszámolásra.
Az EMpro energiamérők nagy megbízhatóságot és kibővített hőmérsékleti alkalmazási tartományt kínálnak Önnek: a termékek kompakt kialakításuk ellenére hatékony hőleadást biztosítanak, és akár 650 kW egyenáramú teljesítményig, +80 °C-ig terjedő hőmérsékleten is alkalmasak. Rendkívül alacsony hőmérsékleten, akár -40 °C-ig is gond nélkül használhatóak.
Az integrált RS-485 interfész az egyszerűsített SLIP protokollal (Serial Line Internet Protocol) lehetővé teszi a mérési adatok kommunikálását a magasabb szintű irányítórendszerek felé. Spóroljon a kábelezési munkával az RJ12-es dugaszolható csatlakozóknak köszönhetően, amelyek többszörös kialakításuknak köszönhetően megkönnyítik több egyenáramú energiamérő soros csatlakoztatását.
Az energiaadatok tárolásának köszönhetően biztosított a töltési folyamatok állandó nyomon követhetősége. Ezenkívül minden elszámolással kapcsolatos esemény, például a kábelellenállás beállítása is, rögzítésre kerül a kalibrációs naplóban. Az elszámolással kapcsolatos adatokat küldje meg OCMF formátumban a biztonságosan azonosított végkészülékekre. Használja ki a CHARX DC töltésvezérlőből, EMpro egyenáramú fogyasztásmérőből és a Phoenix Contact egyéb termékeiből álló integrált hálózati megoldásokkal járó előnyöket.
