A Phoenix Contact sorkapcsai lehetővé teszik a nagy rugalmasságot a kapocssorok kialakításában. Válasszon a különböző csatlakozástechnikák közül, és kombinálja a sorkapcsokat átkötőhidak kettős áthidalóárokban való elhelyezésével. A sorkapocsrendszer fontos összetevője a szabványosított áthidaló, feliratozó és vizsgáló tartozékok választéka.

További információk

Önnek nyújtott előnyök

  • Teljes rugalmasság: a különböző csatlakozástechnikájú kapcsok szabadon kombinálhatók
  • Áthidalási és vizsgálati lehetőség a kettős áthidalóárokban
  • További vizsgálati lehetőség a vizsgálóleágazásokkal, vezetékek és átkötőhidak eltávolítása nélkül
  • Költségtakarékosság az egységes áthidaló, jelölő és vizsgáló tartozékoknak köszönhetően
  • Átfogó digitális adatok

PROJECT complete tervezőprogram

A kettős áthidalóárok segítségével a rendszer lehetőséget ad a különböző sorkapcsok szabad és rugalmas kombinálására.
A rendszer fontos jellemzője, hogy egységes áthidaló, jelölő és vizsgáló tartozékokat használ. Az alkatrészek számának ebből fakadó csökkenése mérsékli a logisztikai és tárolási költségeket is.
Ingyenes PROJECT complete szoftverünkkel Ön is gyorsan és hatékonyan állíthatja össze sorkapcsait.

Videó: CLIPLINE complete sorkapocsrendszer
CLIPLINE complete sorkapocsrendszer MovingImage
Kapocssorok különböző sorkapcsokkal és csatlakozástechnikákkal

CLIPLINE complete sorkapocsrendszer

A sorkapcsok túlteljesítik a szabványi előírásokat

A Phoenix Contact sorkapcsai számos nemzeti és nemzetközi tanúsításon estek át és nyertek jóváhagyást. A sorkapcsok kiválóan ellenállnak a környezeti hatásoknak, alkalmasak a 3. szennyeződési fokú környezethez. Ez a fok azt jelenti, hogy a környezetben vezetőképes szennyeződés lehet por, folyékony vagy gáz halmazállapotú anyagok formájában. A sorkapcsok anyagai ezenfelül hosszú idejű stabilitást kínálnak, és hosszú időre garantálják a megbízhatóságot. Anyag-, elektromos és mechanikai jellemzőiknek köszönhetően a sorkapcsok túlteljesítik a különböző iparágak szabványainak követelményeit. Azért, hogy ezeket a jellemzőket tartósan garantálni tudjuk, a sorkapcsokat a teljes gyártási folyamat során teszteljük.

Csatlakozástechnikák A CLIPLINE complete rendszer

Sorkapcsok Push-X technológiával
Direkt rugós sorkapcsok dugaszolt vezetőkkel és átkötőhíddal
PTV sorkapocs oldalsó direkt rugós csatlakozással
Sorkapcsok Push-X technológiával

Szerszám nélküli vezetékcsatlakozás újragondolva: a Push-X az előfeszített érintkezőrugóval lehetővé teszi a tömör és hajlékony, érvéghüvelyes vagy anélküli vezetők közvetlen csatlakoztatását. Vezesse be a vezetéket erőkifejtés nélkül egyenesen a felvevő csatorna végéig. Amint a vezető a véghelyzetben lenyomja az érintkezőrugó reteszelését, a retesz kioldódik és az érintkezőrugó önállóan összezárul. Ezzel létrejön a vezető közvetlen csatlakoztatása. Mint a már ismert direkt rugós technikánál is, a vezetőt a narancsszínű működtetőgombbal lehet kioldani. Egyidejűleg az érintkezőrugó megkapja a következő csatlakoztatáshoz szükséges előfeszítést.

A videóhoz:
Direkt rugós sorkapcsok dugaszolt vezetőkkel és átkötőhíddal

A direkt rugós csatlakozástechnikával egyszerűen, közvetlenül és szerszám nélkül lehet csatlakoztatni a legalább 0,25 mm² keresztmetszetű vezetőket. A sorkapcsok speciális érintkezőrugóinak köszönhetően a betolási erő akár 50%-kal kisebb lehet. További kiemelkedő jellemzőjük a kiváló érintkezési minőség és a nagy vezetőkihúzási erők. A direkt rugós technológia max. 185 mm²-es vezeték-keresztmetszetig kapható.

A videóhoz
PTV sorkapocs oldalsó direkt rugós csatlakozással

A Phoenix Contact PTV sorkapcsai oldalsó direkt rugós csatlakozással vannak ellátva.
A csatlakozás egyesíti a csavaros kapcsok oldalsó bevezetését a direkt rugós csatlakozás szerszám nélküli direkt dugaszolási technikájával. A sorkapcsok ezért egyesítik a két csatlakozástechnika előnyeit. Ezáltal a vezetékezés áttekinthető és gyors, hajlítási sugár nélkül.

A videóhoz:
Csavaros kapcsok vezetőkkel és átkötőhíddal
Rugós sorkapocs vezetőkkel és átkötőhíddal
QUICKON késes kapocscsatlakozás vezetékekkel
COMBI csatlakozás dugasszal
Szemes sarus csatlakozás vezetővel és átkötőhíddal
Csavaros kapcsok vezetőkkel és átkötőhíddal

A csavaros csatlakozástechnikájú sorkapcsok több mint 80 éve ismertek és elfogadottak az egész világon. A csavaros csatlakozás a legnagyobb érintkezőerőt kínálja, és a Reakdyn elvnek köszönhetően karbantartásmentes. A sorkapcsok lehetővé teszik több vezető csatlakoztatását egyetlen csatlakozási pontra. A max. 240 mm² keresztmetszetű rézvezetőket előzetes kezelés nélkül lehet a kapcsokba kötni.

A videóhoz:
Rugós sorkapocs vezetőkkel és átkötőhíddal

A húzó rugós csatlakozástechnikájú sorkapcsok különösen rezgésre érzékeny alkalmazásokban előnyösek. Az állandó rugóerő miatt a sorkapcsok nagyon biztonságos érintkezést tesznek lehetővé, a kezelő személyétől függetlenül. A húzó rugós kapcsok csatlakozóhelyei egyszerűen, csavarhúzóval nyithatók. A sorkapcsok legfeljebb 35 mm² keresztmetszetig használhatók.

A videóhoz
QUICKON késes kapocscsatlakozás vezetékekkel

A gyorscsatlakozás-technikájú sorkapcsok jellemzője a szabadalmaztatott késes érintkező, amelyet a csavarhúzóval működtethető helytakarékos forgókarral lehet kezelni.
A szigetelt és nem előkezelt vezeték csatlakoztatása egyetlen munkalépésben végezhető el.
Ezáltal az időmegtakarítás akár 60%-os lehet. A legfeljebb 4 mm²-es keresztmetszet miatt a sorkapcsok a kapcsolószekrényen belüli vezérlőáram-vezetékezésre alkalmasak.

A videóhoz:
COMBI csatlakozás dugasszal

A COMBI csatlakozású sorkapcsok a legszigorúbb és univerzális követelmények teljesítésére alkalmasak.
A névleges áramot az érintkezőcsap vezeti az érintkezőhelyre. A dugasz érintkezőrendszerével együtt ez a csatlakozóváltozat ellenáll a szélsőséges rezgési igénybevételeknek is. A COMBI sorkapcsok csatlakozásai az automatizált, részben automatizált vagy manuális vezetékezésre egyaránt alkalmasak.

A videóhoz
Szemes sarus csatlakozás vezetővel és átkötőhíddal

A szemes sarus csatlakozású sorkapcsok kiválóan alkalmasak gyűrűs és villás kábelsaruk csatlakoztatásához. A csatlakozás a nagy érintkezőerő és a nagy érintkezőfelületek miatt nagy vezetőkihúzási erőt garantál. A szemes sarus csatlakozású sorkapcsok lehetővé teszik több vezető csatlakoztatását egyetlen csatlakozási pontra. További előnyük az elveszíthetetlen kalapos anya a felhajtható csapófedélben.

A videóhoz:

Tartozék A CLIPLINE complete sorkapocsrendszer

Áthidalók tartozékai sorkapcsokhoz
A sorkapocsrendszer vizsgáló tartozékai

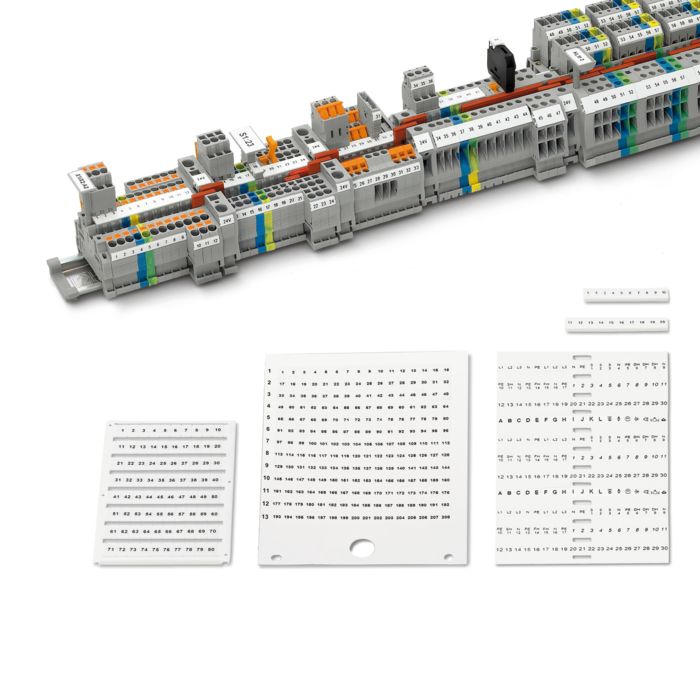

Jelölőtartozékok sorkapcsokhoz
Különböző sorkapcsok figyelmeztető táblákkal
Áthidalók tartozékai sorkapcsokhoz

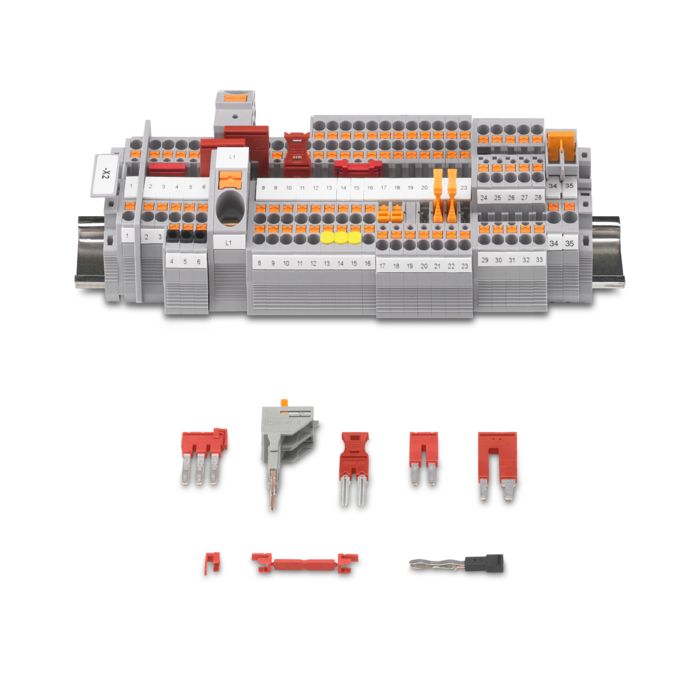

A CLIPLINE complete rendszer szabványosított áthidaló tartozékai lehetővé teszik az egyszerű potenciálelosztást, a sorkapcsok kihagyásos áthidalását, illetve szűkítő áthidalását.
Így minden áthidalási feladat gyorsan és rugalmasan elvégezhető.
A Phoenix Contact a következő áthidaló-változatokat kínálja:

  • Standard dugaszolható áthidalók, FBS
  • Szűkítőhidak, RB
  • Kapcsolóhidak
  • PV potenciál-áthidalók

A sorkapocsrendszer vizsgáló tartozékai

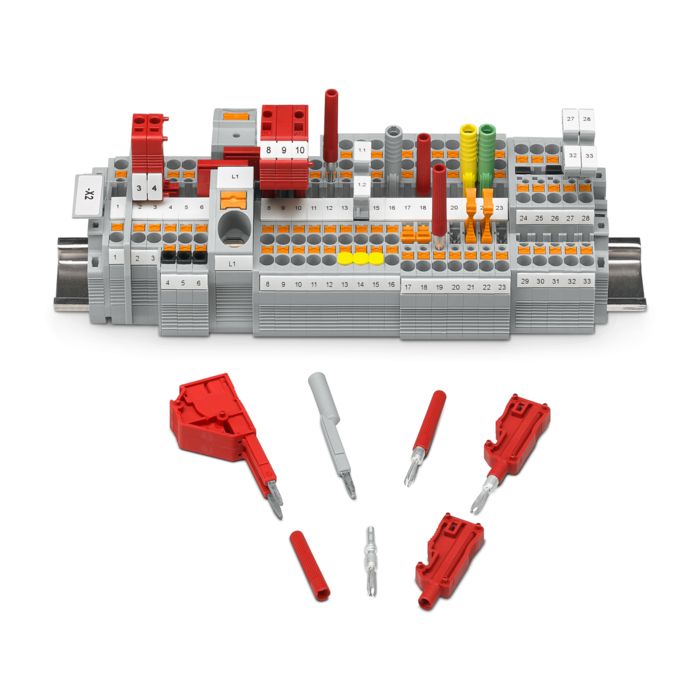

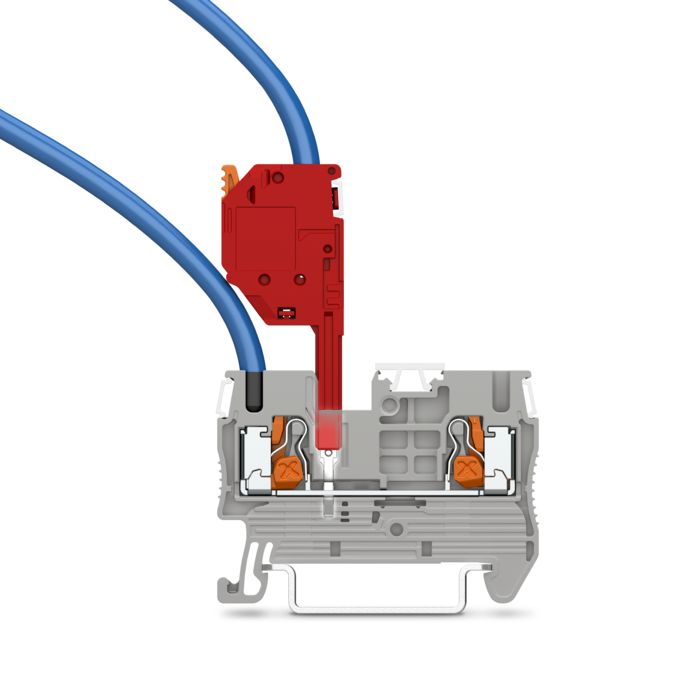

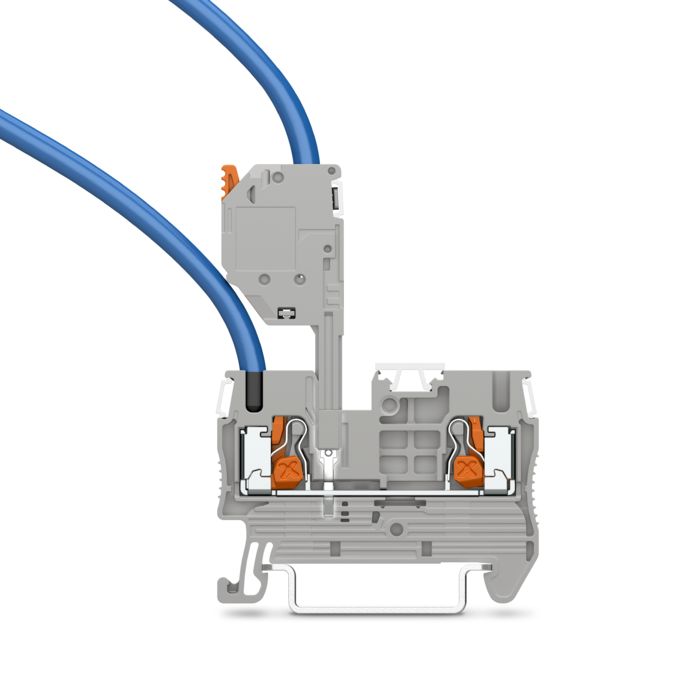

A CLIPLINE complete rendszer vizsgáló tartozéka az áramátvezetőt köti össze a sorkapocs áthidalóárkával. Ahhoz, hogy a foglalt áthidalóárok áramát ellenőrizni lehessen, a CLIPLINE complete rendszer kapcsaiban vizsgálóleágazások vannak. A vizsgálatok univerzális, minden alkalmazásban történő elvégzéséhez különböző vizsgálódugaszok és vizsgálóadapterek állnak rendelkezésre:

  • Egyszerű vizsgálódugasz 2,3 mm átmérővel
  • Kétrészes vizsgálódugasz
  • Sorolható vizsgálódugaszok
  • Speciális vizsgálóadapterek

Jelölőtartozékok sorkapcsokhoz

A CLIPLINE complete rendszer minden sorkapcsához a Phoenix Contact egységes jelölőtartozékait lehet használni. Az áttekinthető és a helytelen kábelezést meggátló jelöléshez a következő tartozékok kaphatók:

  • Jelölőtartozékok a csatlakozóhelyek jelöléséhez
  • Jelölőtartozékok sorkapocsjelöléshez
  • Jelölőtartozékok a kapocscsoportok jelöléséhez
  • Jelölőtartozékok a kapocssorok jelöléséhez
  • Figyelmeztető táblák

Különböző sorkapcsok figyelmeztető táblákkal

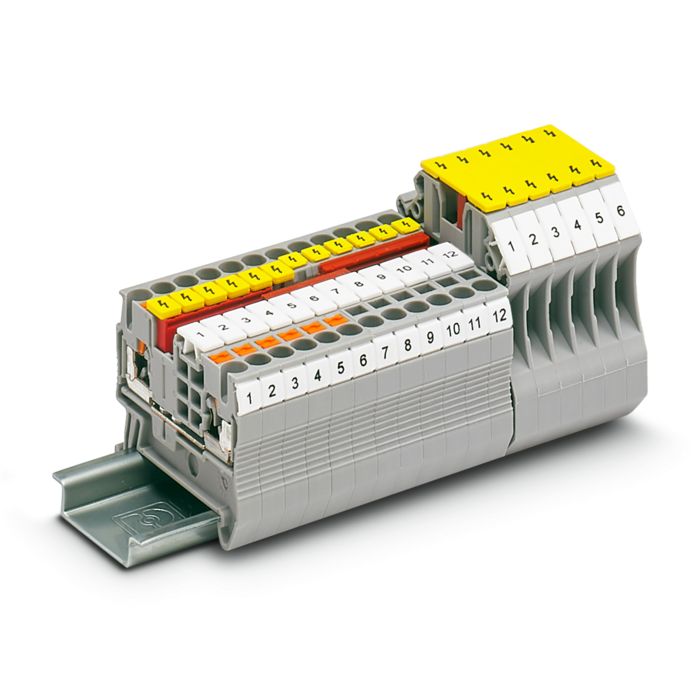

A CLIPLINE complete sorkapocsrendszer biztonsági tartozékai különböző olyan tartozékokat foglalnak magukban, amelyek még biztonságosabbá teszik a sorkapcsok kezelését.
A tartozékok megvédik a felhasználót, és figyelmeztetnek az árammal átjárt részekre. Ezáltal az árammal átjárt alkatrészek szándékolatlan megérintése megakadályozható. A biztonsági tartozékok közé a következő termékcsoportok tartoznak:

  • Figyelmeztető táblák
  • Vakdugók
  • Véglapok és részelválasztó lapok
  • Fedelek

Tervező- és jelölőszoftver

Hatékony tervezés a PROJECT complete segítségével

Hatékony tervezés a PROJECT complete segítségével

Hatékony tervezés a PROJECT complete segítségével

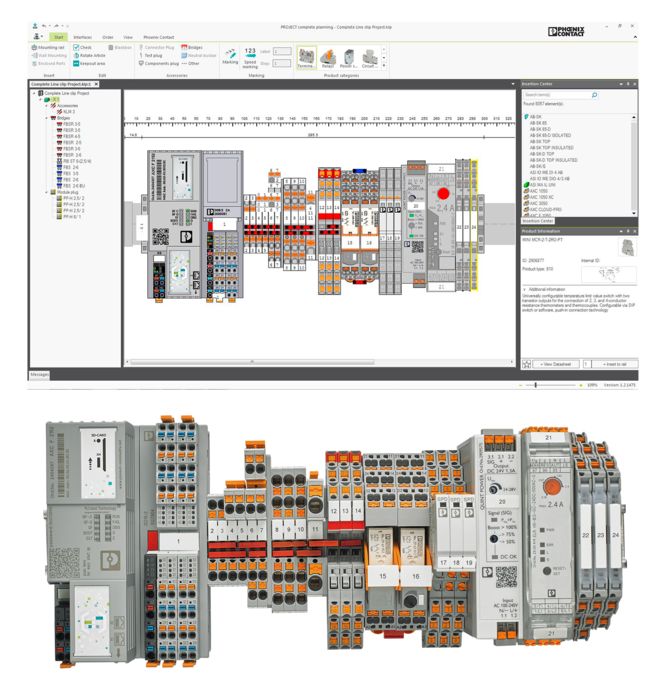

Intuitív tervezés, intelligens funkciók és egyénivé tehető felhasználói felület: a PROJECT complete tervező- és jelölőszoftver innovatív megoldás a kapocssorok egyszerű tervezésére és a hozzájuk tartozó jelölések bonyodalmak nélküli előállítására.

Az adatok elektromos tervezésből való átvételétől a kész termék leszállításáig a szoftver egyedi és kényelmes módon kíséri az Ön folyamatait.

Termékbrosúra a sorkapcsok témájáról

Termékbrosúra a sorkapcsok témájáról

Letöltések

Brosúrák a sorkapcsokról
Szeretne nyomtatott információkat kapni sorkapcsainkról? A következőkben a sorkapcsokról és rendezőelosztókról szóló különböző brosúrákat talál. A termékbrosúrák mellett talál egy brosúrát a CLIPLINEcomplete sorkapocsrendszerről és a sorkapcsok minőségi vizsgálatairól is.
