A dugaszolható COMBI sorkapcsok a hibrid kapcsok speciális típusai. A sorkapcsok egyik oldalán szabványosított dugaszzóna van, a másikon pedig direkt rugós, csavaros, húzórugós vagy gyorscsatlakozás-technika használható. Az érintkezőrendszer a legerősebb rezgési igénybevételeknek is ellenáll. A dugaszolható sorkapcsokkal különösen gyorsan végezhető el a jel- és tápvezetékezés.
További információk
Csatlakozó, névleges feszültség: 500 V, névleges áram: 17,5 A, csatlakozások száma: 1, pólusszám: 1, csatlakozási mód: Direkt rugós csatlakozás, 1. szint, Méretezési keresztmetszet: 1,5 mm2, keresztmetszet: 0,14 mm2 - 1,5 mm2, szín: szürke
Átvezető sorkapocs, névleges feszültség: 500 V, névleges áram: 24 A, csatlakozások száma: 2, csatlakozási mód: Direkt rugós / dugaszolható csatlakozás, Méretezési keresztmetszet: 2,5 mm2, keresztmetszet: 0,14 mm2 - 4 mm2, szerelési mód: NS 35/7,5, NS 35/15, szín: szürke
Átvezető sorkapocs, névleges feszültség: 500 V, névleges áram: 24 A, csatlakozások száma: 2, csatlakozási mód: Csavaros / dugaszolható csatlakozás, Méretezési keresztmetszet: 2,5 mm2, keresztmetszet: 0,14 mm2 - 4 mm2, szerelési mód: NS 35/7,5, NS 35/15, szín: szürke
Csatlakozó, névleges feszültség: 500 V, névleges áram: 24 A, pólusszám: 1, csatlakozási mód: Direkt rugós csatlakozás, 1. szint, Méretezési keresztmetszet: 2,5 mm2, keresztmetszet: 0,14 mm2- 4 mm2, szín: szürke
Csatlakozó, névleges feszültség: 500 V, névleges áram: 17,5 A, csatlakozások száma: 1, pólusszám: 1, csatlakozási mód: Direkt rugós csatlakozás, 1. szint, Méretezési keresztmetszet: 1,5 mm2, keresztmetszet: 0,14 mm2 - 1,5 mm2, szín: szürke
Átvezető sorkapocs, névleges feszültség: 500 V, névleges áram: 32 A, csatlakozások száma: 4, csatlakozási mód: Csavaros / dugaszolható csatlakozás, Méretezési keresztmetszet: 4 mm2, keresztmetszet: 0,14 mm2 - 6 mm2, szerelési mód: NS 35/7,5, NS 35/15, szín: szürke
Csatlakozó, névleges feszültség: 500 V, névleges áram: 24 A, csatlakozások száma: 1, pólusszám: 1, csatlakozási mód: Direkt rugós csatlakozás, 1. szint, Méretezési keresztmetszet: 2,5 mm2, keresztmetszet: 0,14 mm2 - 4 mm2, szín: szürke
Átvezető sorkapocs, névleges feszültség: 500 V, névleges áram: 17,5 A, csatlakozások száma: 2, csatlakozási mód: Direkt rugós / dugaszolható csatlakozás, 1. szint, Méretezési keresztmetszet: 1,5 mm2, keresztmetszet: 0,14 mm2 - 1,5 mm2, szerelési mód: NS 35/7,5, NS 35/15, szín: szürke
Átvezető sorkapocs, névleges feszültség: 500 V, névleges áram: 17,5 A, csatlakozások száma: 2, csatlakozási mód: Direkt rugós / dugaszolható csatlakozás, 1. szint, Méretezési keresztmetszet: 1,5 mm2, keresztmetszet: 0,14 mm2 - 1,5 mm2, szerelési mód: NS 35/7,5, NS 35/15, szín: kék
Csatlakozó, névleges feszültség: 500 V, névleges áram: 24 A, csatlakozások száma: 1, pólusszám: 1, csatlakozási mód: Direkt rugós csatlakozás, 1. szint, Méretezési keresztmetszet: 2,5 mm2, keresztmetszet: 0,14 mm2 - 4 mm2, szín: zöld-sárga

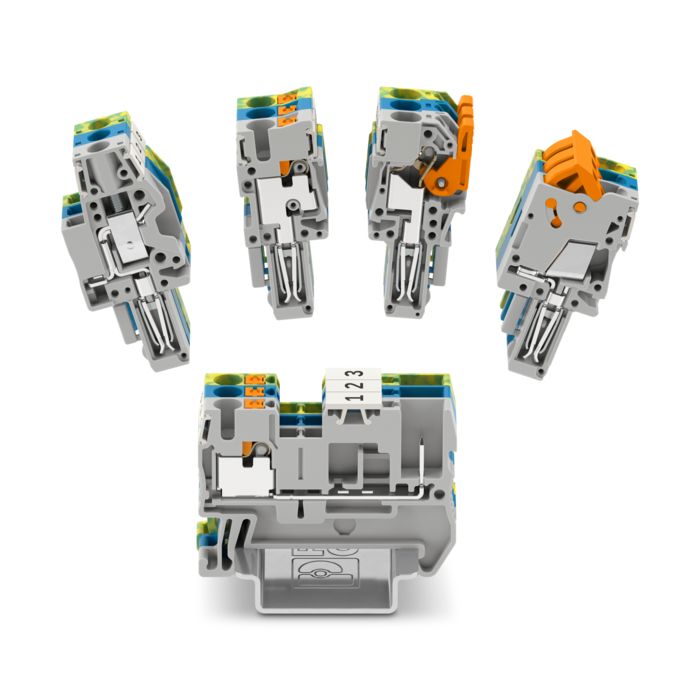

Az LP COMBI dugaszok a dugaszolható sorkapcsok egységes dugaszzónájához való dugaszok. A dugaszok karos direkt rugós technológiájúak (LP), ami nagyon egyszerűvé teszi a dugaszok egykezes kezelését.
A dugaszolható sorkapcsok lehetővé teszik a gyors és moduláris felépítést. A kész kábelkorbácsokkal a sorkapcsokat gyorsan és egyszerűen lehet vezetékezni.
QUATTRO sorkapocs
A kapcsolószekrénytől a teljes berendezésig − a dugaszolható megoldások manapság már a korszerű alkalmazások elengedhetetlen részét képezik.
Dugaszolható sorkapcsok
A csatlakozórendszer dugaszolható sorkapcsokból és a hozzájuk illeszkedő dugaszokból áll. Ezáltal a kapocssorokat határtalan rugalmassággal lehet felépíteni. A kapcsolószekrény betáplálásától a teljesítmény- és vezérlőkomponensek tápellátásán keresztül egészen a decentralizált berendezésrészek gyors telepítéséig. a COMBI dugaszolható rendszer mindig tökéletes megoldást garantál. A kapcsolószekrényen belüli dugaszolható alkatrészek gyorsan és egyszerűen fel- és leszerelhetők. A dugaszolható gyűrűs vezetékek lehetővé teszik a kapcsolószekrények közötti biztonságos feszültségellátást. A lengő toldók nem csak a kis helyeken végzett vezetékezéshez alkalmasak. Az előkonfekcionált kábelek is problémamentesen hosszabbíthatók meg velük. A COMBI rendszer szabványosított dugaszzónája által kínált rugalmas és sokoldalú lehetőségek számos neves céget is meggyőztek. Így például a Rittal is a COMBI rendszert választotta, és a dugaszzónát integrálta az új RiLine60 készülékadapterébe.
COMBI csatlakozódugasz
A COMBI csatlakozódugaszok 15 pólusig előszerelten vagy az önálló konfekcionáláshoz kaphatók. Az önállóan konfekcionálható változatok az egyedi alkalmazások moduláris felépítésére szolgálnak. A sorkapocsdugaszokra opcionálisan felszerelhető reteszelések a legerősebb rezgéseknek is ellenállnak. A reteszelések biztonságos kapcsolatot hoznak létre a sorkapocs és a COMBI dugasz között. Annak érdekében, hogy a vezetékekre ne hasson húzó igénybevétel, a COMBI rendszerben különböző húzó tehermentesítések találhatók, pl. egyszerű, felpattintható változatok vagy teljes kábeltokozatok. A vezetékek törésének megakadályozása érdekében a rendszerben a kábeltokozatokon kívül törésgátló hüvelyek is vannak.
Többvezetős sorkapcsok
Három direkt érintkező a belső vezetékezéshez és PIN érintkezők a dugaszolható külső vezetékezéshez. Így a gyors üzembe helyezéshez moduláris berendezéskoncepciók alakíthatók ki, vagy szervizelés esetén megvalósítható a berendezésrészek gyors cseréje. A csatlakozási pontok nagy száma miatt a sorkapcsok optimálisan használhatók kompakt, dugaszolható rendezőelosztóként. A nagy felületű feliratozási lehetőség és a végtartó funkciót is megvalósító azonos profilú jelöléstartók áttekinthető mátrixfeliratozást tesznek lehetővé.
Háromdimenziós jelelosztók
A négyemeletes PT 2,5-4L sorkapcsokkal a legkisebb helyen is rendezni lehet a vezérlők és a berendezésrészek jeleit. A sorkapcson belüli különböző áthidalási lehetőségek, valamint a szabadon konfekcionálható, 4 pólusú dugaszokon belüli rendezési lehetőségek miatt ezzel a kapocsrendszerrel rendkívül kisméretű, háromdimenziós jelrendezőket lehet kialakítani.
Hatékony tervezés a PROJECT complete segítségével
Intuitív tervezés, intelligens funkciók és egyénivé tehető felhasználói felület: a PROJECT complete tervező- és jelölőszoftver innovatív megoldás a kapocssorok egyszerű tervezésére és a hozzájuk tartozó jelölések bonyodalmak nélküli előállítására.
Az adatok elektromos tervezésből való átvételétől a kész termék leszállításáig a szoftver egyedi és kényelmes módon kíséri az Ön folyamatait.
Termékbrosúra a sorkapcsok témájáról
Brosúrák a sorkapcsokról
Szeretne nyomtatott információs anyagokat kapni dugaszolható sorkapcsainkról? A következőkben megtalálja sorkapcsokról szóló termékbrosúránkat és minőségi brosúránkat.
