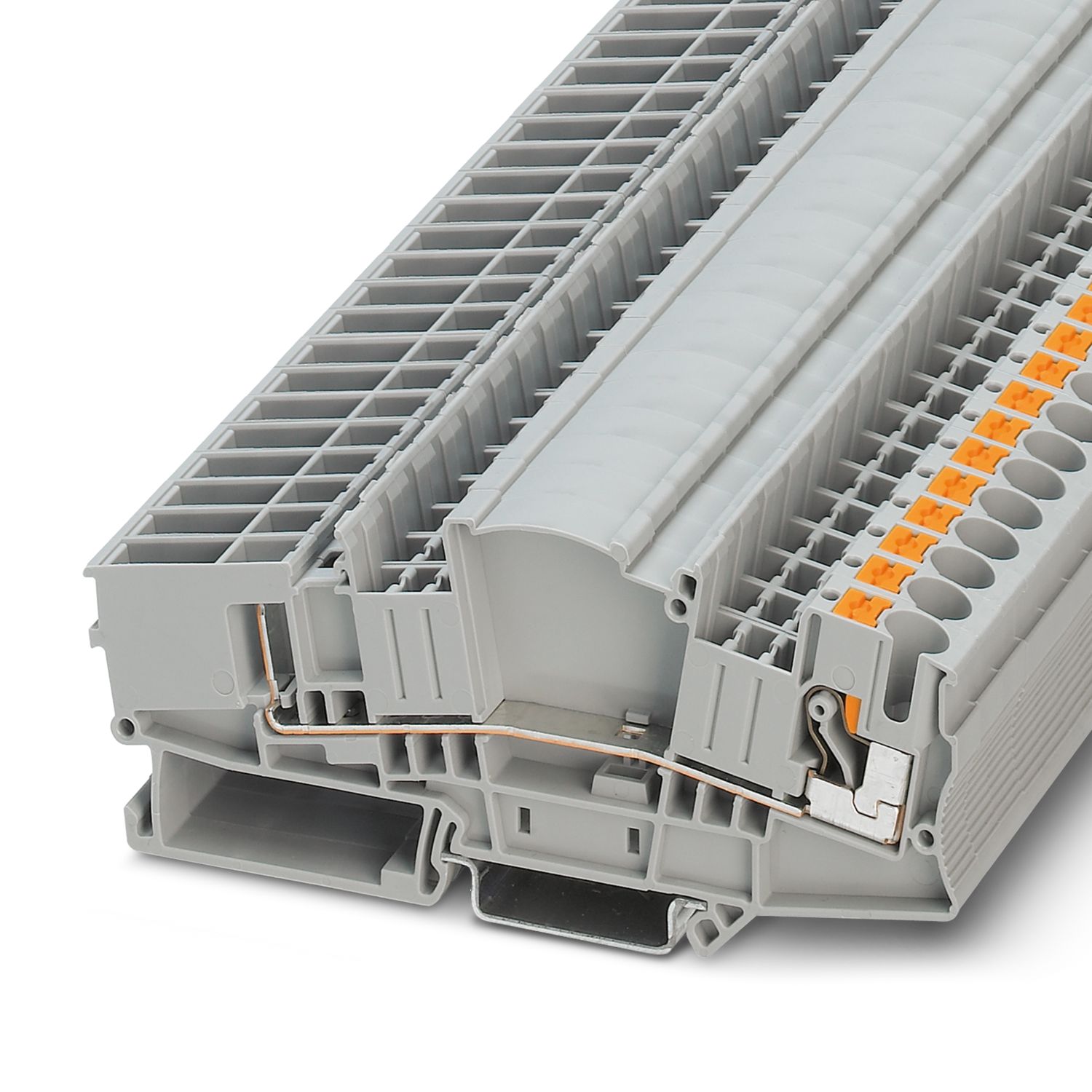

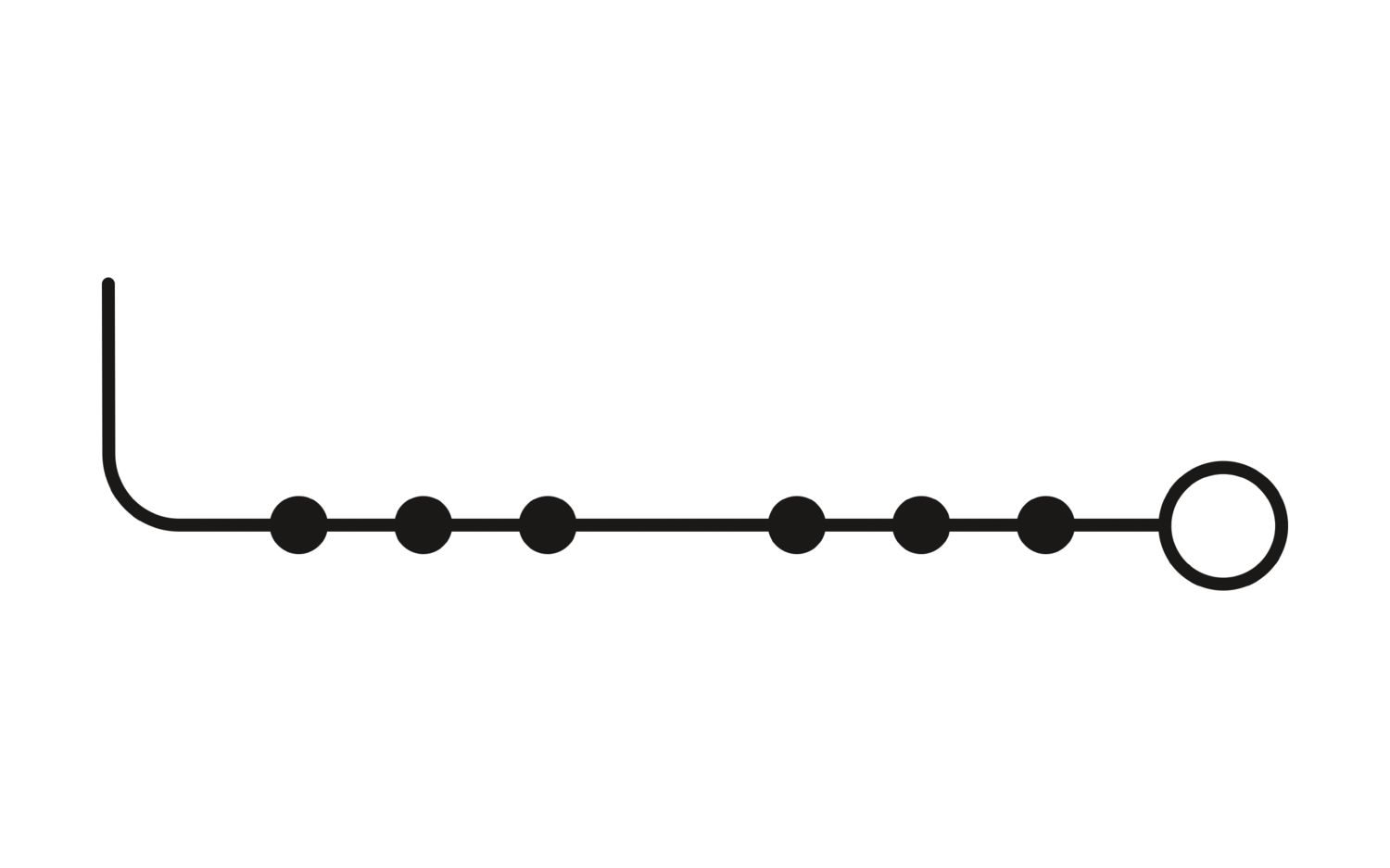

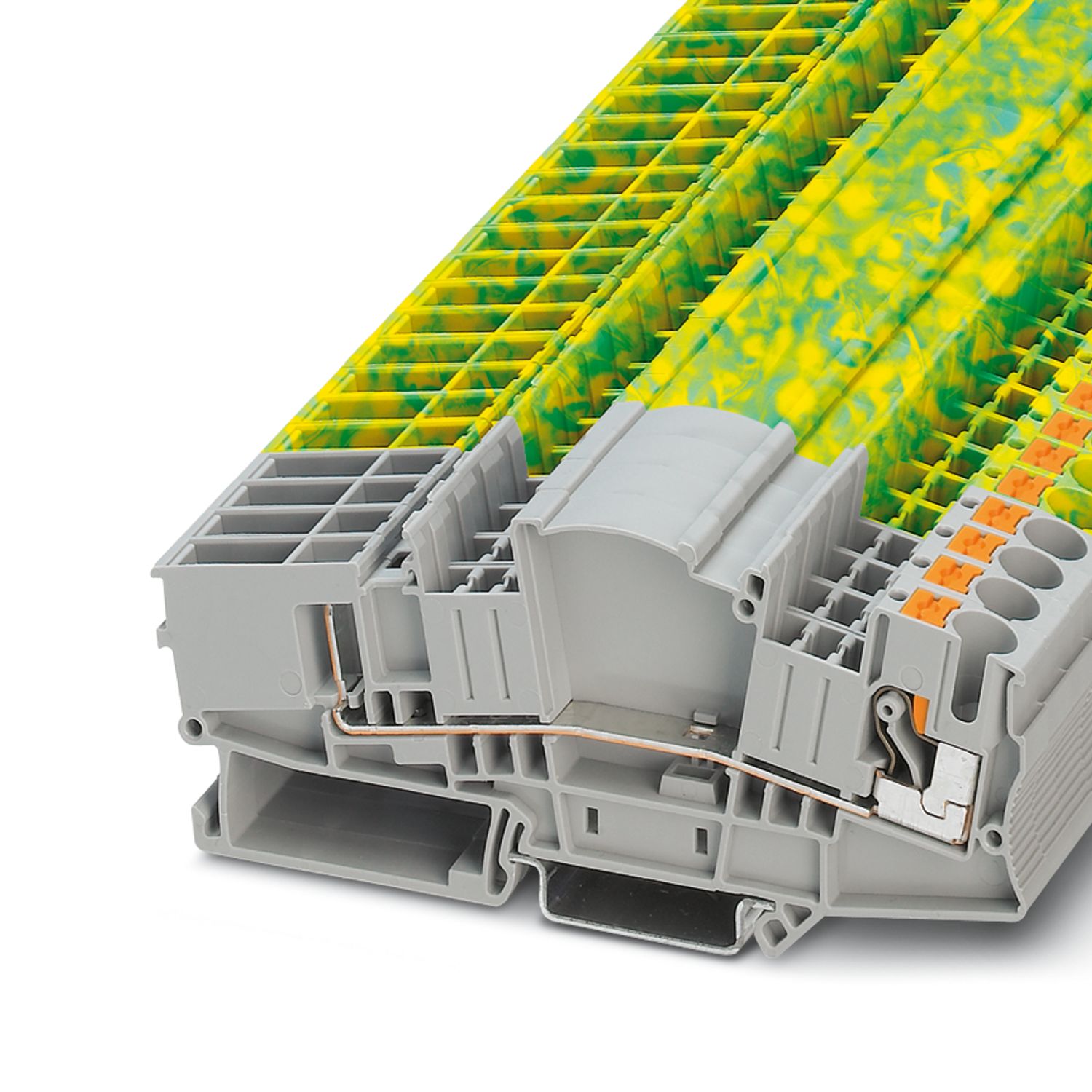

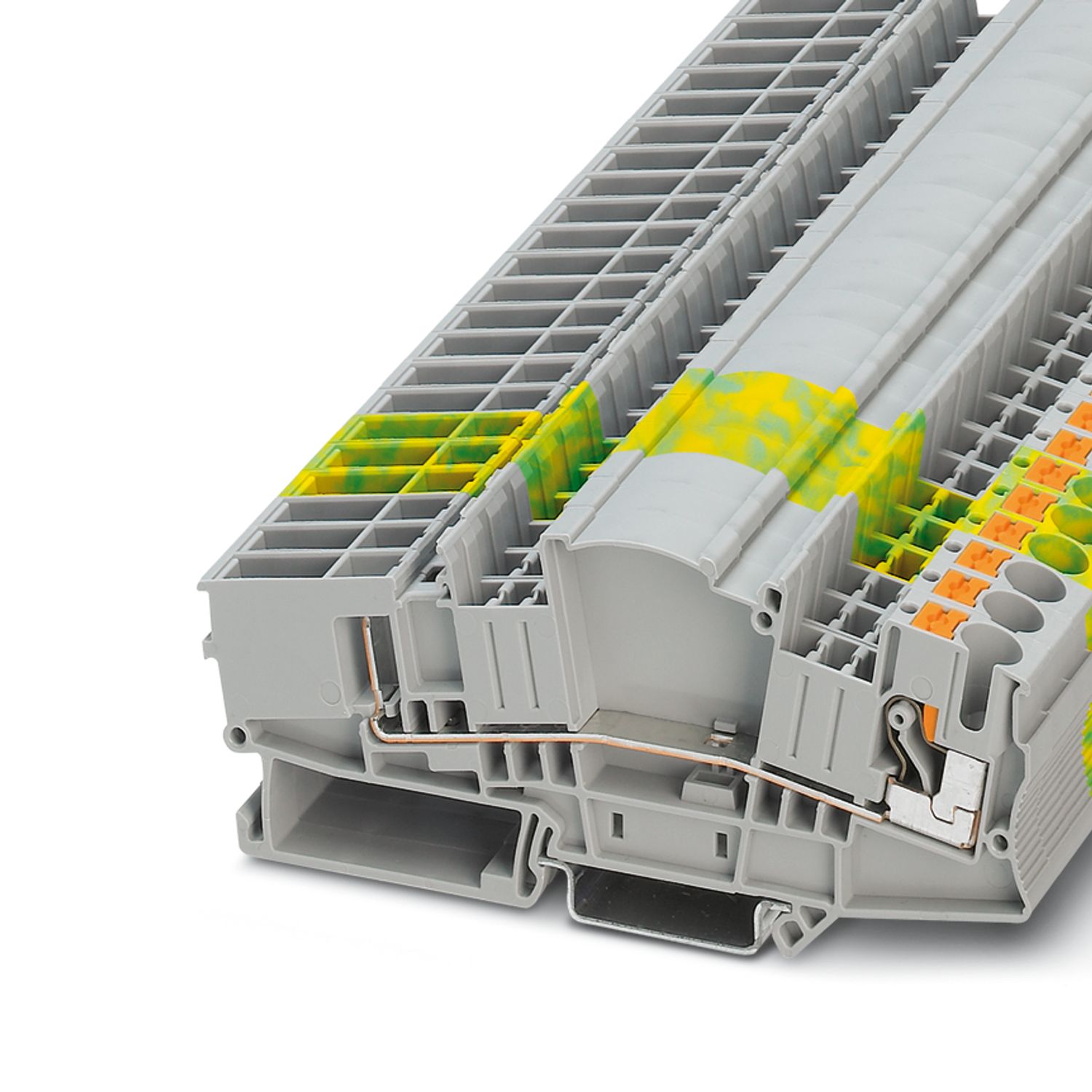

PTMED 6-CT/1P - Átvezető sorkapocs

3212301

Átvezető sorkapocs, névleges feszültség: 500 V, névleges áram: 30 A, csatlakozási mód: Direkt rugós csatlakozás, 1. szint, Méretezési keresztmetszet: 6 mm², keresztmetszet: 0,5 mm² - 10 mm² , szín: szürke

Termékrészletek

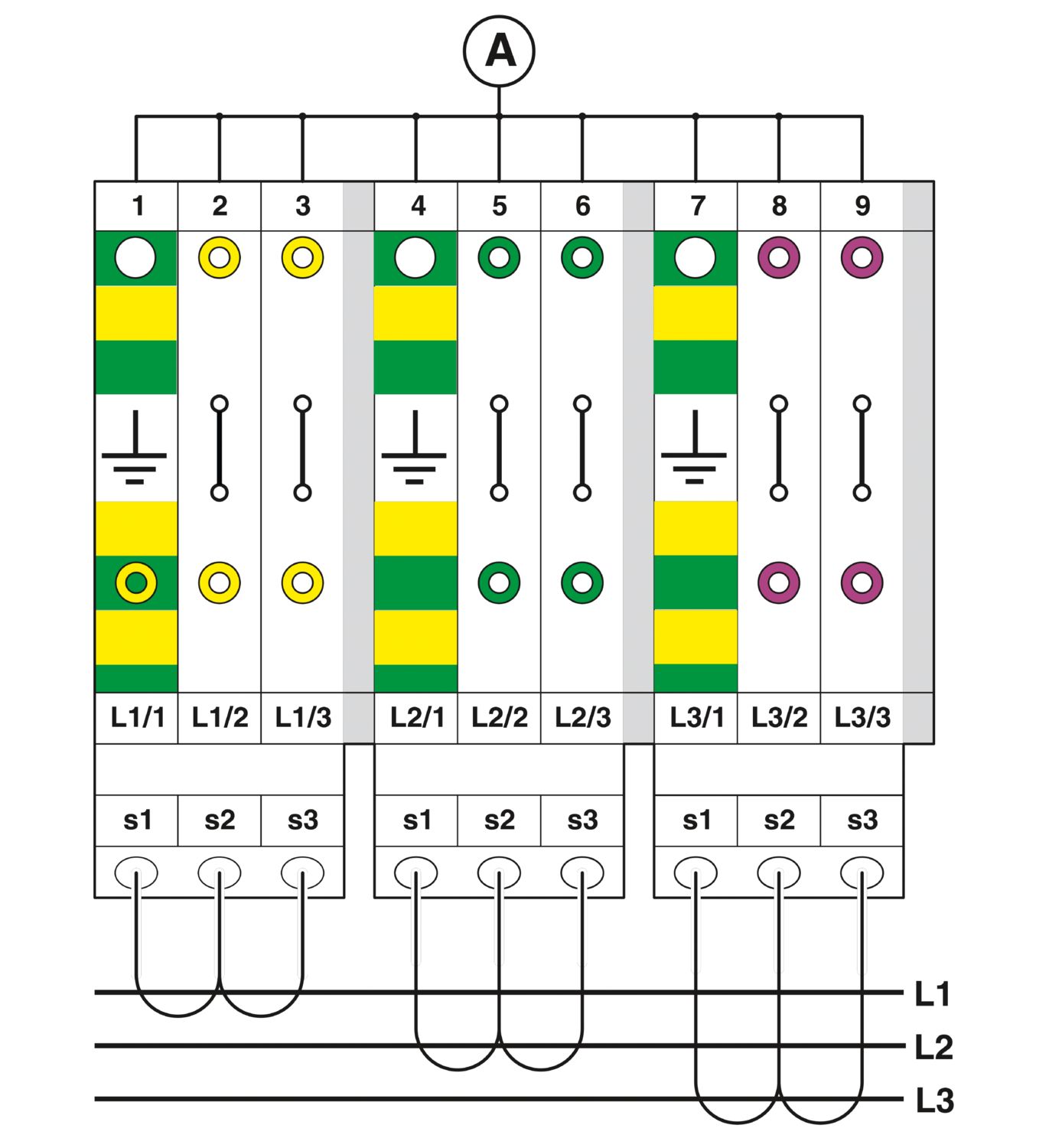

Termékleírás

Terméktípus	Átvezető sorkapocs
Termékcsalád	PTME
Csatlakozások száma	2
Sorok száma	1
Potenciálok	1
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Méretezési átültési szilárdság	6 kV
Maximális veszteségi teljesítmény névleges körülmények közt	1,31 W

Csatlakozások száma emeletenként	2
Névleges keresztmetszet	6 mm²
1. szint
Csupaszolási hossz	12 mm
Idomszer	A5
Szabvány szerinti csatlakozás	IEC 61984
Merev vezető keresztmetszete	0,5 mm² ... 10 mm²
Vezeték-keresztmetszet AWG	20 ... 8 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	0,5 mm² ... 6 mm²
Hajlékony vezető keresztmetszete [AWG]	20 ... 10 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	0,5 mm² ... 6 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	0,5 mm² ... 6 mm²
Hajlékony vezeték-keresztmetszetek (2 azonos keresztmetszetű vezető szigetelőgalléros TWIN érvéghüvellyel)	0,5 mm² ... 1,5 mm²
2 azonos keresztmetszetű hajlékony vezető szigetelőgalléros TWIN érvéghüvellyel	0,5 mm² ... 1,5 mm²
Névleges áram	30 A
Maximális terhelőáram	30 A (10 mm²-es keresztmetszetű vezeték esetén)
Névleges feszültség	500 V
Névleges keresztmetszet	6 mm²
1. szint A csatlakozási keresztmetszetek közvetlenül dugaszolhatók
Merev vezető keresztmetszete	1 mm² ... 10 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	1 mm² ... 6 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	1 mm² ... 6 mm²

Szélesség	8,2 mm
Fedélszélesség	2,2 mm
Magasság	114,9 mm
Mélység NS 35/7,5-ön	49,6 mm
Mélység NS 35/15-ön	57,1 mm

Szín	szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint	V0
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Statikus szigetelőanyaghasználat hidegben	-60 °C
Szigetelőanyag relatív hőmérséklet-indexe (DIN EN 60216-1 (VDE 0304-21))	130 °C
Szigetelőanyag relatív hőmérséklet-indexe (Elec., UL 746 B)	130 °C
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R22	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R23	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R24	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrikus hőleadás NFPA 130 (ASTM E 1354)	28 MJ/kg
Felületi éghetőség NFPA 130 (ASTM E 162)	megfelelt
Specifikus optikai füstgázsűrűség NFPA 130 (ASTM E 662)	megfelelt
Füstgáztoxicitás NFPA 130 (SMP 800C)	megfelelt

Lökőfeszültség-vizsgálat
Vizsgálófeszültség előírt értéke	4,8 kV
Eredmény	A vizsgálaton megfelelt
Rövid idejű áramállóság 4 mm²	0,5 kA
	0,15 kA
	1,25 kA
Eredmény	A vizsgálaton megfelelt
Üzemi gyakoriságú átütési ellenállás
Vizsgálófeszültség előírt értéke	2,21 kV
Eredmény	A vizsgálaton megfelelt

Mechanikai adatok
Nyitott oldalfal	Igen

Rögzítés a tartón
Hordozósín/Befestigungsauflage	NS 35
Vizsgálóerő előírt értéke	5 N
Eredmény	A vizsgálaton megfelelt

Élettartam
Dugaszolási ciklusok	100
Tűláng-vizsgálat
Hatástartam	30 s
Eredmény	A vizsgálaton megfelelt
Rezgés / szélessávú zajok
Vizsgálati specifikáció	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	1-es kategóriájú élettartam vizsgálat, "B" osztály, járműdobozon
Frekvencia	f₁ = 5 Hz f₂-ig = 150 Hz
ASD szint	1,857 (m/s²)²/Hz
Gyorsulás	0,8g
Vizsgálati időtartam tengelyenként	5 h
Vizsgálati irányok	X-, Y- és Z-tengely
Eredmény	A vizsgálaton megfelelt
Lökés
Vizsgálati specifikáció	DIN EN 50155 (VDE 0115-200):2008-03
Lökésforma	Félszínusz
Gyorsulás	5g
Lökés időtartama	30 ms
Lökések mennyisége irányonként	3
Vizsgálati irányok	X-, Y- és Z-tengely (poz. és neg.)
Eredmény	A vizsgálaton megfelelt
Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-60 °C ... 110 °C (Üzemi hőmérséklet-tartomány, a saját melegedést is beleértve, max. rövid idejű üzemi hőmérséklet: lásd RTI Elec.)
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 60 °C (rövid ideig (kevesebb mint 24 óra), -60 °C és +70 °C között)
Környezeti hőmérséklet (szerelés)	-5 °C ... 70 °C
Környezeti hőmérséklet (működés)	-5 °C ... 70 °C
Megengedett páratartalom (üzemben)	20 % ... 90 %
Megengedett páratartalom (tárolás/szállítás)	30 % ... 70 %

Szabvány szerinti csatlakozás	IEC 61984

Szerelési mód	NS 35/7,5
	NS 35/15

Kereskedelmi adatok

Cikkszám	3212301
Csomagolási egység	50 Darab
Minimális rendelési mennyiség	1 Darab
Értékesítési kulcs	BE2233
Termékkulcs	BE2233
Katalógus oldalszáma	348. (C-1-2019) oldal
GTIN	4046356623186
Tömeg/db (csomagolással)	19,885 g
Tömeg/db (csomagolás nélkül)	19 g
Vámtarifaszám	85369010
Származási ország	PL

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG
Felhasználói csoport B
	300 V	30 A	20 - 8
Felhasználói csoport C
	300 V	30 A	20 - 8
Felhasználói csoport D
	600 V	5 A	20 - 8

Environmental product compliance

Kompatibilis termékek

Tartozékok

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

PTMED 6-CT/1P - Átvezető sorkapocs

3212301

Termékrészletek

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus által elismert

cULus által elismert

cULus által elismert

EAC

Kompatibilis termékek

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

PTMED 6-CT/1P - Átvezető sorkapocs 3212301

Termékrészletek

ECLASS

ETIM

UNSPSC

Kompatibilis termékek

FBS 2-8 - Dugaszolható áthidaló 3030284

FBS 3-8 - Dugaszolható áthidaló 3030297

FBS 4-8 - Dugaszolható áthidaló 3030307

FBS 5-8 - Dugaszolható áthidaló 3030310

FBS 10-8 - Dugaszolható áthidaló 3030323

FBS 6-8 - Dugaszolható áthidaló 3032470

FBS 1/3-8 - Dugaszolható áthidaló 3032363

FBS 1/4-8 - Dugaszolható áthidaló 3032376

FBS 1/3/5-8 - Dugaszolható áthidaló 3032389

FBS 1/4/7/10-8 - Dugaszolható áthidaló 3032402

FBS 1/5-8 - Dugaszolható áthidaló 3032381

SB-ME 2-8 - Kapcsolóhíd 3034468

SB-ME 3-8 - Kapcsolóhíd 3032800

SB-ME 4-8 - Kapcsolóhíd 3034484

FBSRH 2-8 - Rövidzárdugasz 3033802

FBSRH 3-8 - Rövidzárdugasz 3033803

FBSRH 4-8 - Rövidzárdugasz 3033804

FBSR 2-8 - Dugaszolható áthidaló 3033808

FBSR 3-8 - Dugaszolható áthidaló 3001597

FBSR 4-8 - Dugaszolható áthidaló 3000585

FBSR 5-8 - Dugaszolható áthidaló 3033809

FBSR 10-8 - Dugaszolható áthidaló 3001599

FBSR 16-8 - Dugaszolható áthidaló 3033816

FBSR 1/6/11/16-8 - Dugaszolható áthidaló 3033820

FBSR 1/7/13/16-8 - Dugaszolható áthidaló 3033821

FBSR 1/6/11/14-8 - Dugaszolható áthidaló 3033822

FBS 2-8 CT - Dugaszolható áthidaló 3033830

FBS 3-8 CT - Dugaszolható áthidaló 3033831

FBS 4-8 CT - Dugaszolható áthidaló 3033832

FBS 10-8 CT - Dugaszolható áthidaló 3033833

FBS 2-8 BU - Dugaszolható áthidaló 3032567

FBS 3-8 BU - Dugaszolható áthidaló 3032570

FBS 4-8 BU - Dugaszolható áthidaló 3032583

FBS 5-8 BU - Dugaszolható áthidaló 3032596

FBS 6-8 BU - Dugaszolható áthidaló 3032677

FBS 10-8 BU - Dugaszolható áthidaló 3032606

FBS 2-8 GY - Dugaszolható áthidaló 3032621

FBS 3-8 GY - Dugaszolható áthidaló 3032622

FBS 4-8 GY - Dugaszolható áthidaló 3032635

FBS 5-8 GY - Dugaszolható áthidaló 3032648

FBS 6-8 GY - Dugaszolható áthidaló 3032664

FBS 10-8 GY - Dugaszolható áthidaló 3032651

D-PTME 6-CT/1P - Lezárófedél 3212303

CARRIER 35-8 - Rekeszelválasztó lap 3034387

AP-ME METER - Takaróprofil 3034361

APH-ME - Takaróprofil tartó 3034374

APT-ME - Takaróprofil tartó 3034358

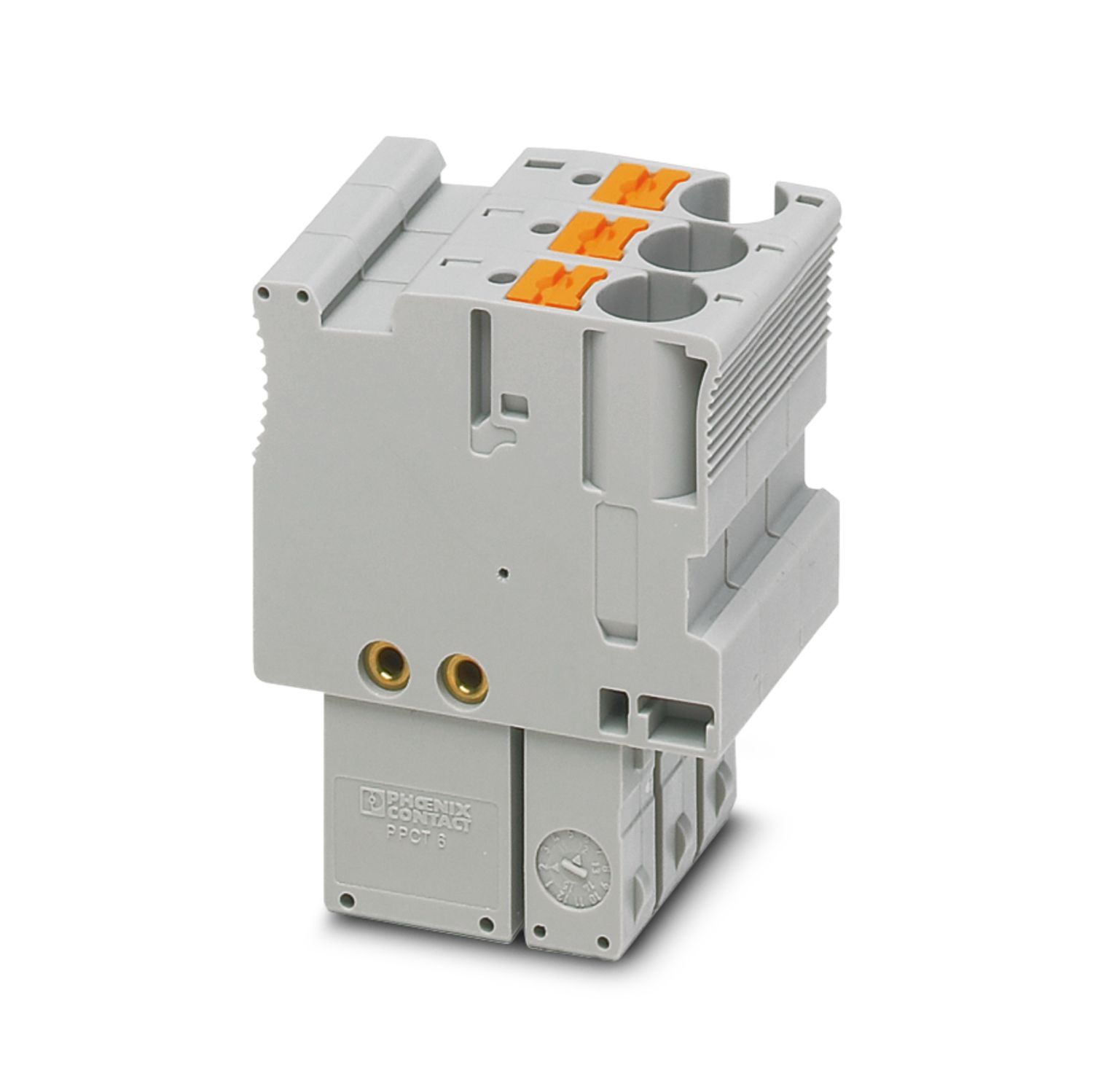

PPCT 6/3 - Csatlakozó 3212305

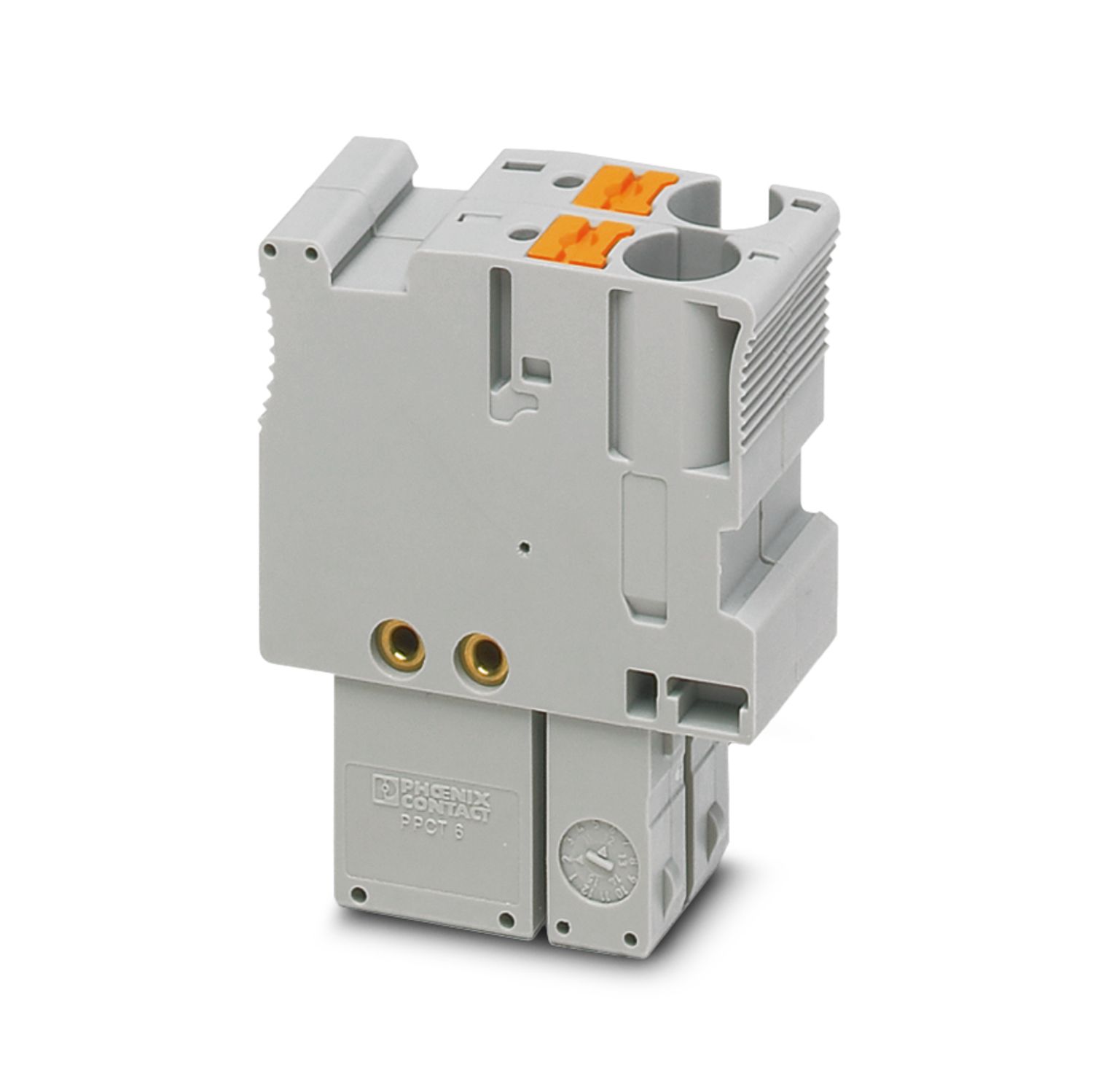

PPCT 6/2 - Csatlakozó 3212304
