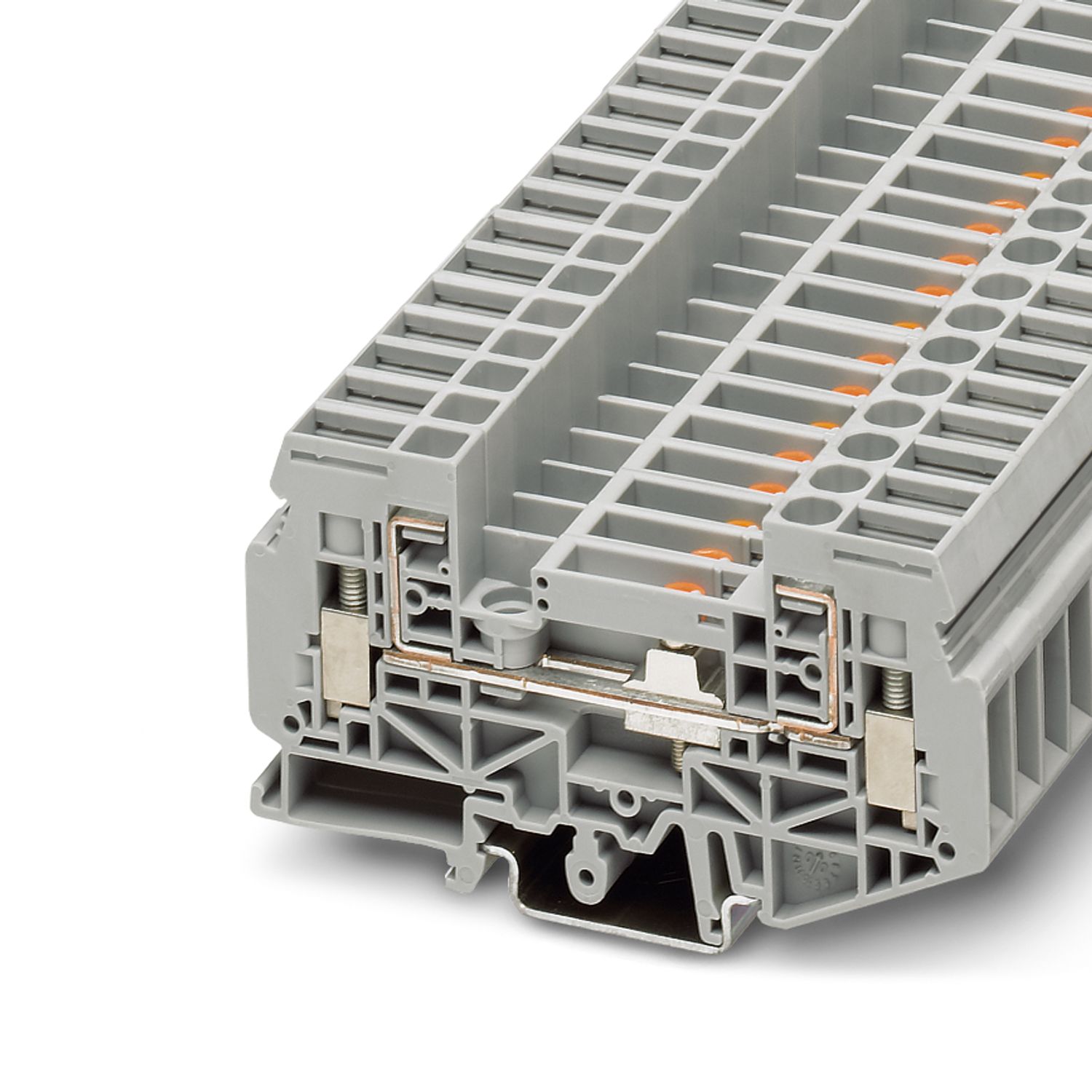

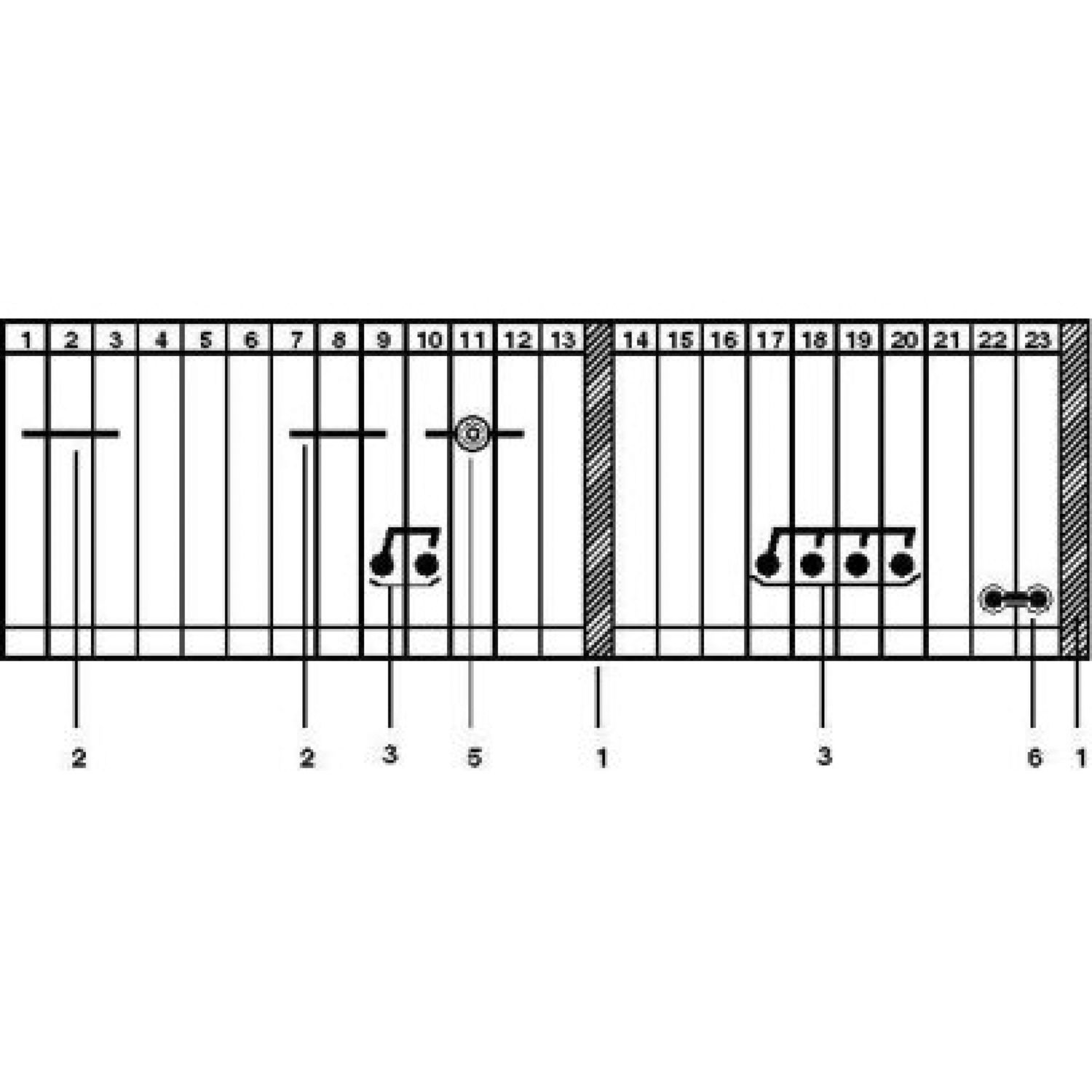

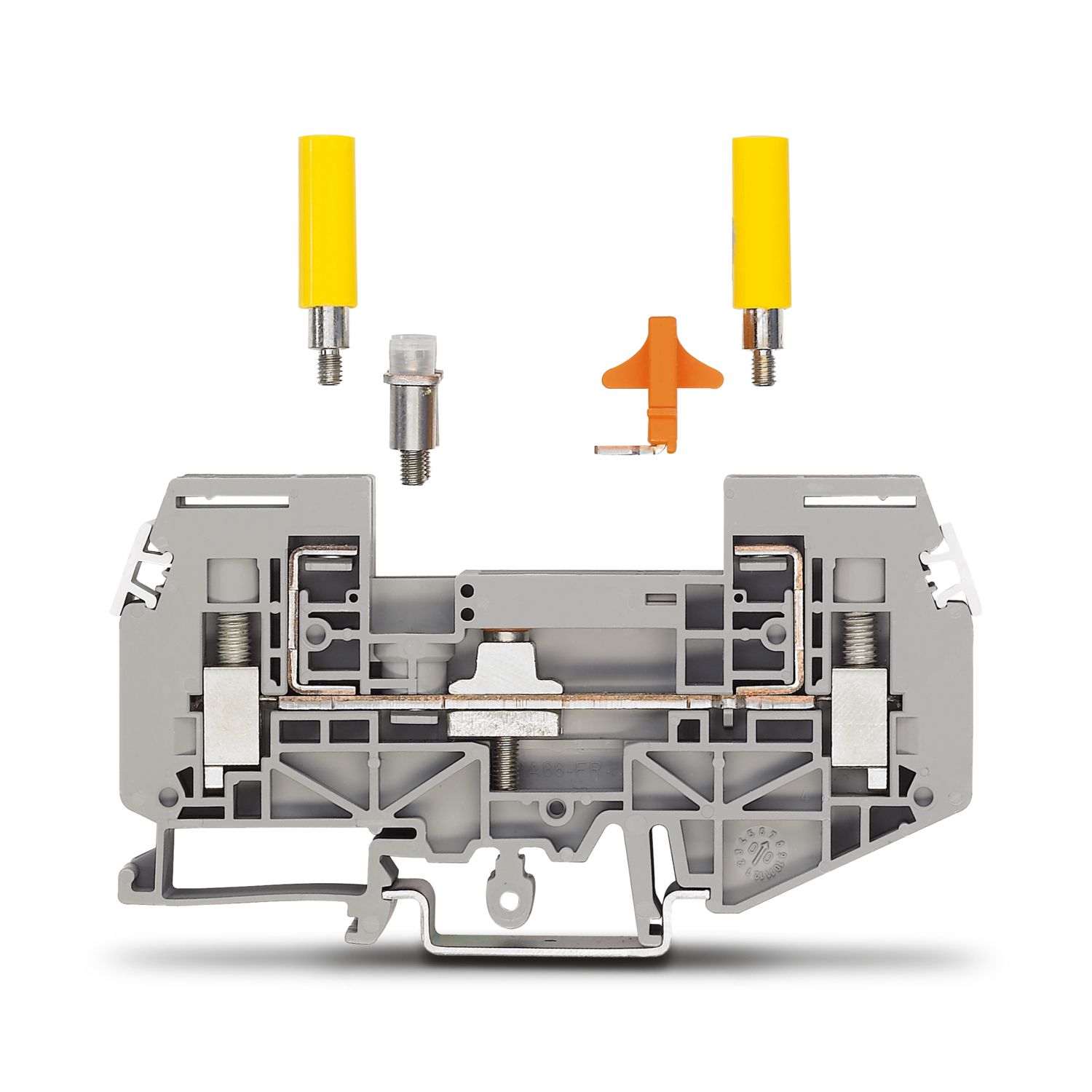

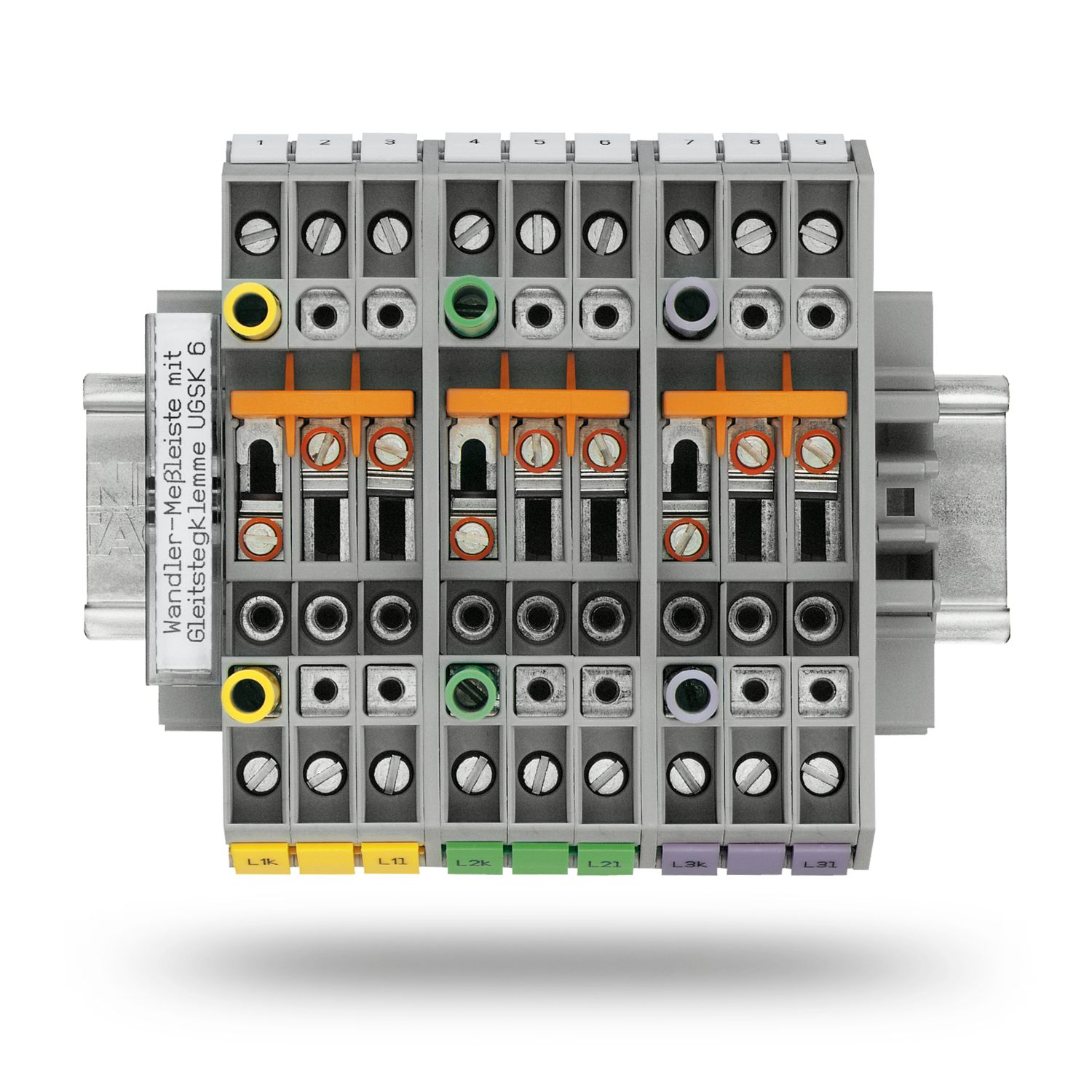

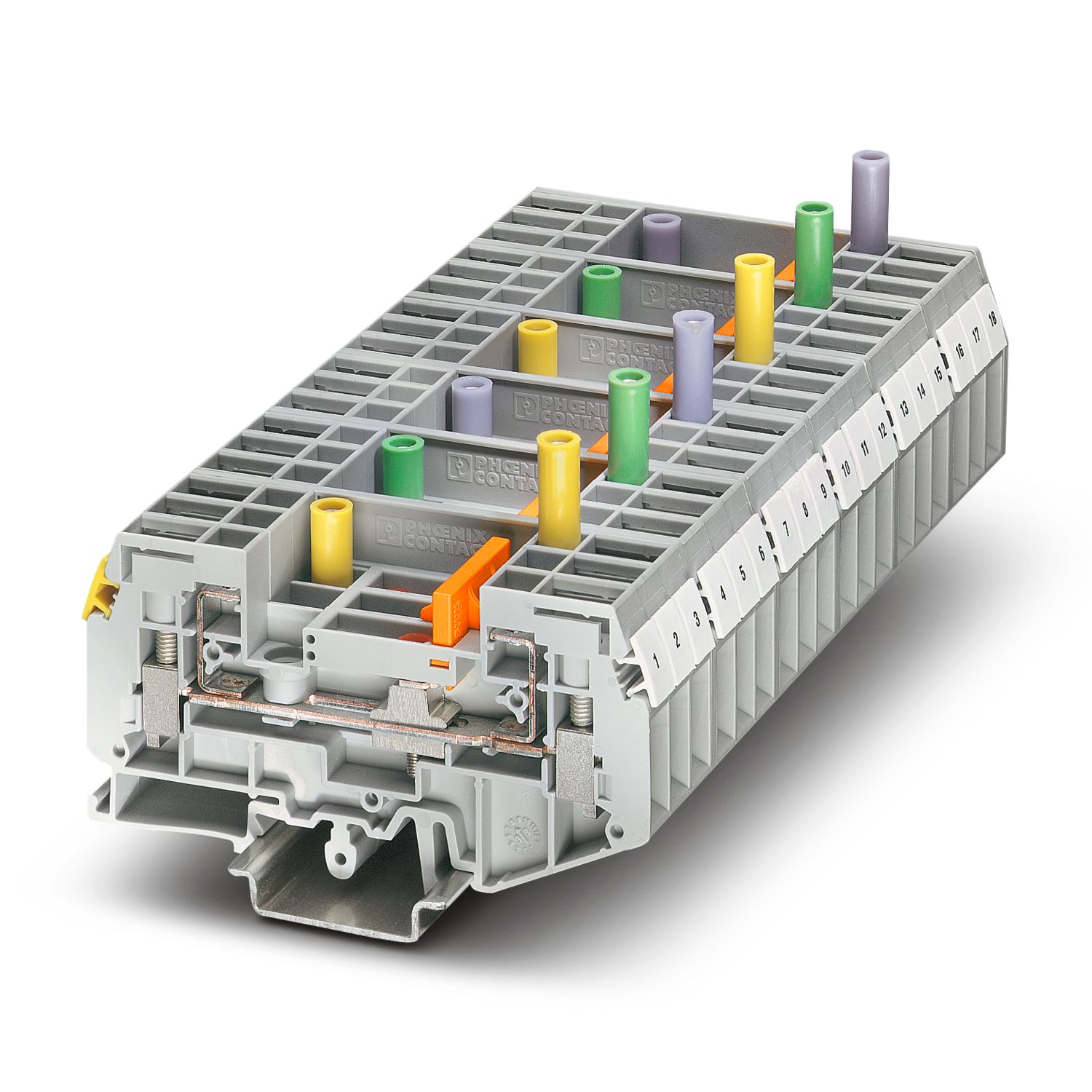

UGSK 6 - Glidestykkeklemme - 3026285

Produktdetaljer

Tekniske data

Artikelegenskaber

Produkttype	Gennemføringsklemme
Produktfamilie	UGSK
Antal tilslutninger	2
Antal rækker	1
Potentialer	1
Isoleringsegenskaber
Overspændingskategori	III
Forureningsgrad	3

Elektriske egenskaber

Mærkeimpulsholdespænding	6 kV
Maks. tabseffekt ved mærkebetingelse	1,31 W

Tilslutningsdata

Mærketværsnit	6 mm²
1. etage
Skruestørrelse	M4
Tilspændingsmoment	1,2 ... 1,4 Nm
Afisoleringslængde	10 mm
Tilslutning iht. standard	IEC 60947-7-1
Ledertværsnit stiv	0,5 mm² ... 10 mm²
Ledertværsnit AWG	20 ... 8 (omregnet iht. IEC)
Ledertværsnit fleksibelt	0,5 mm² ... 6 mm²
Ledertværsnit fleksibelt [AWG]	20 ... 10 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,5 mm² ... 6 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,5 mm² ... 6 mm²
2 ledere med samme tværsnit, stive	0,5 mm² ... 2,5 mm²
2 ledere med samme tværsnit, fleksible	0,5 mm² ... 4 mm²
2 fleksible ledere med samme tværsnit m. terminalrør uden kunststofkrave	0,5 mm² ... 2,5 mm²
2 fleksible ledere med samme tværsnit m. TWIN-terminalrør med kunststofkrave	0,5 mm² ... 4 mm²
Mærkestrøm	41 A
Maks. belastningsstrøm	57 A (ved 10 mm² ledertværsnit)
Mærkespænding	400 V
Mærketværsnit	6 mm²

Mål

Bredde	8,2 mm
Højde	91 mm
Dybde på NS 35/7,5	51 mm

Materialeangivelser

Farve	grå (RAL 7042)
Brændbarhedsklasse efter UL 94	V0
Isolationsmaterialegruppe	I
Isolationsmaterialer	PA
Statisk isolationsmaterialeanvendelse i kulde	-60 °C
Relativt temperaturindeks isolationsmateriale (Elec., UL 746 B)	130 °C
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R22	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R23	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R24	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R26	HL 1 - HL 3
Overflade brandbarhed NFPA 130 (ASTM E 162)	bestået
Specifik optisk røggastæthed NFPA 130 (ASTM E 662)	bestået
Røggastoksitet NFPA 130 (SMP 800C)	bestået

Elektriske tests

Stødspændingstest
Testspænding beregnet værdi	7,3 kV
Resultat	Test bestået
Temperaturstigningstest
Krav temperaturstigningstest	Temperaturforøgelse ≤ 45 K
Resultat	Test bestået
Korttidsstrømsikkerhed 6 mm²	0,72 kA
Korttidsstrømsikkerhed 10 mm²	1,2 kA
Resultat	Test bestået
Driftsfrekvent gennemslagsstyrke
Testspænding beregnet værdi	1,89 kV
Resultat	Test bestået

Mekaniske egenskaber

Mekaniske data
Åben sidevæg	Ja

Mekaniske tests

Mekanisk styrke
Resultat	Test bestået
Fastgørelse på holderen
Bæreskinne/Befestigungsauflage	NS 32/NS 35
Testkraft beregnet værdi	5 N
Resultat	Test bestået
Kontrol af lederbeskadigelse og -løsning
Rotationshastighed	10 o/min.
Omdrejninger	135
Ledertværsnit/vægt	0,5 mm² / 0,3 kg
	6 mm² / 1,4 kg
	10 mm² / 2 kg
Resultat	Test bestået

Miljø- og levetidsbetingelser

Nåleflammetest
Indvirkningstid	30 s
Resultat	Test bestået
Omgivelser
Omgivelsestemperatur (drift)	-60 °C ... 110 °C (Driftstemperaturområde inkl. egenopvarmning, maks. kortvarig driftstemperatur, se RTI Elec.)
Omgivelsestemperatur (lagring/transport)	-25 °C ... 60 °C (i kort tid, ikke over 24 h, -60 °C til +70 °C)
Omgivelsestemperatur (montage)	-5 °C ... 70 °C
Omgivelsestemperatur (aktivering)	-5 °C ... 70 °C
Relativ luftfugtighed (drift)	20 % ... 90 %
Omgivelsestemperatur (lagring/transport)	30 % ... 70 %

Normer, standarder og bestemmelser

Tilslutning iht. standard	IEC 60947-7-1

Montage

Monteringstype	NS 35/7,5
	NS 35/15
	NS 32

Varedata

Varenummer	3026285
Pakningsenhed	50 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	BE1233
Produktnøgle	BE1233
Katalogside	Side 523 (C-1-2019)
GTIN	4017918168025
Vægt pr. stk. (inkl. indpakning)	31,61 g
Vægt pr. stk. (ekskl. indpakning)	31,61 g
Toldtarifnummer	85369010
Oprindelsesland	PL

Klassifikationer

Godkendelser

Environmental product compliance

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja (Ingen undtagelser)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grænseværdierne
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Intet stof med en massefraktion på mere end 0,1%
