Použitím repeaterů lze podstatně zvýšit výkonnost a dostupnost sběrnicových systémů. Segmentace sběrnice repeatery dovoluje vedle galvanického oddělení mnohonásobně zvýšit přípustný rozsah sítě a rozšířit počet účastníků.
PSI-REP-PROFIBUS/12MB
-
Regenerační zesilovač
2708863
Modulární repeater pro oddělení potenciálů a zvýšení dosahu pro PROFIBUS do 12 Mbit/s, 4cestné oddělení, k montáži na lištu, napájení 24 V DC
Detaily výrobku

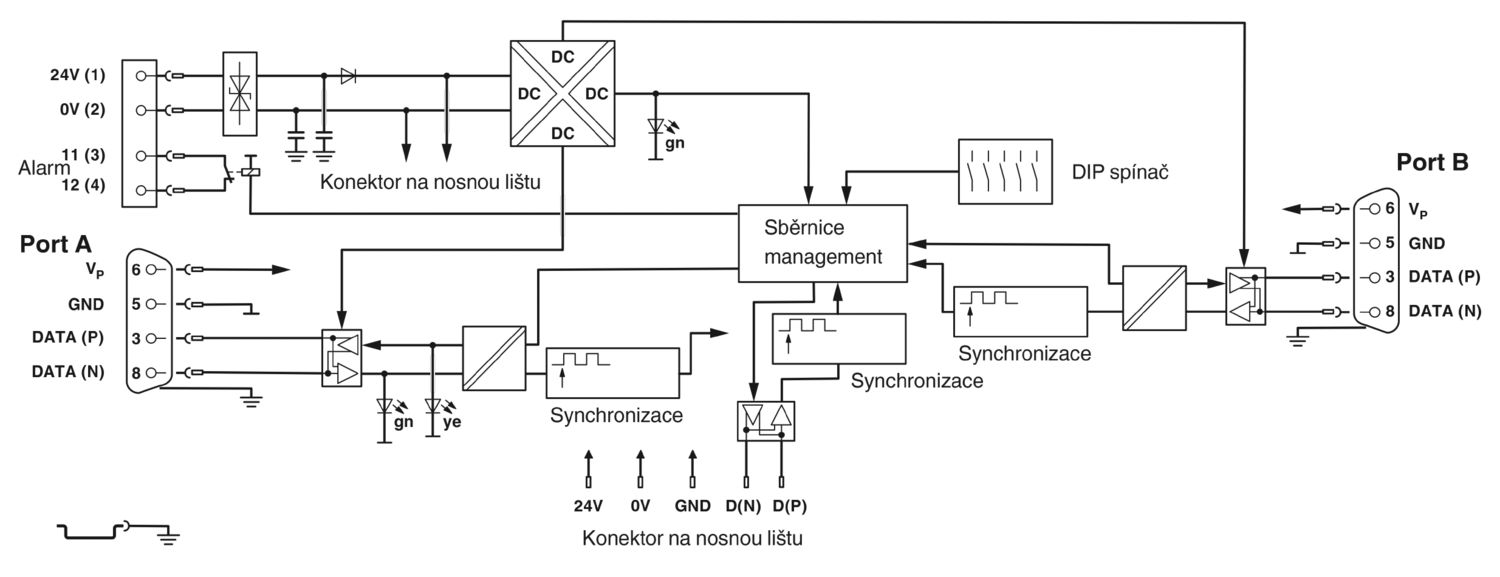

| Návod na použití | |
| Návod na použití | Pouze pro průmyslové použití |
| Omezení užívání | |
| Poznámka EMC | EMC: produkt třídy A, viz prohlášení výrobců v sekci Download |
| Omezení užívání | |
| Upozornění CCCex | Použití v oblastech s nebezpečím výbuchu není dovoleno v Číně. |
| Typ produktu | Propojovací převodník |
| MTTF | 1638 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %) |
| 812 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %) | |
| 340 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %) | |
| MTBF | 1136 Roky (Telcordia-Standard, teplota 25 °C, pracovní cyklus 21% (5 dní v týdnu, 8 hodin denně)) |
| 238 Roky (Telcordia-Standard, teplota 40 °C, pracovní cyklus 34,25 % (5 dní v týdnu, 12 hodin denně)) |
| Galvanické oddělení | VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
| Maximální ztrátový výkon při jmenovité podmínce | 2,16 W |
| Zkušební napětí datového rozhraní/napájení | 1,5 kVeff (50 Hz, 1 min.) |
| Zkušební napětí datových rozhraní | 1,5 kV |
| Napájení | |
| Rozmezí napájecího napětí | 18 V DC ... 30 V DC (šroubovou zástrčkou COMBICON) |
| Napájecí jmenovité napětí | 24 V DC |
| Příkon typický | < 90 mA (24 V DC ) |
| Maximální příkon | ≤ 2 A (Při provozu spojovací stanice prostřednictvím konektoru sběrnice na nosnou lištu) |
| Spínání | |
| Název výstupu | reléový výstup |
| Popis výstupu | Výstup hlášení poruchy |
| Počet výstupů | 1 |
| Spínací napětí maximální | 60 V DC (Ohmická zátěž, obecná zátěž) |
| 30 V AC (ohmická zátěž) | |
| 42 V AC (vrchol, ohmická zátěž) | |
| Mezní trvalý proud | 0,46 A |
| Napájení | |
| Délka odizolování | 7,00 mm |
| Utahovací moment | 0,6 Nm ... 0,8 Nm |
| Bitové zkreslení, vstup | max. ± 35 % |
| Bitové zkreslení, výstup | < 6,25 % |
| Bitové zpoždění | 1 Bit (Přímý režim) |
| Signál | PROFIBUS |
| Přenosové kanály | 2 (1/1), TD, RD, poloviční duplex |
| Data: PROFIBUS podle IEC 61158, RS-485 2drátové | |
| Rychlost přenosu | 9,6/19,2/45,45/93,75/187,5/500/1500/3000/6000/12000 kBit/s (automaticky a manuálně nastavitelný) |
| Typ připojení | Zásuvka D-SUB-9 |
| Délka přenosu | ≤ 1200 m (podle přenosové rychlosti a typu kabelu) |
| Zakončovací odpor | externí |
| Jednoduchý vodič/pevný bod připojení | 0,2 mm² ... 2,5 mm² |
| Jednoduchý vodič/flexibilní bod připojení | 0,2 mm² ... 2,5 mm² |
| Průřez vodiče, ohebný, AWG max | 14 |
| Min. průřez vodiče ohebný AWG | 24 |
| Jeden vodič/kontaktní místo svorky tuhý AWG max. | 14 |
| Jeden vodič/kontaktní místo svorky tuhý AWG min. | 24 |
| Přenosové médium | 2-vodičový kroucený pár, stíněný |
| Formát souboru/kódování | UART (11 bit, NRZ) |
| Přepínání směru dat | samočinně řízené, min. doba odezvy stanice 2 Bit |
| Výstupní jmenovité napětí | 5 V DC ±5 % |
| Výstupní proud | 50 mA |
| Výkres v měřítku |
|
| Šířka | 35 mm |
| Výška | 99 mm |
| Hloubka | 105 mm |
| Barva (Pouzdro) | šedá (RAL 7042) |
| Materiálem (Pouzdro) | PA 6.6-FR |
| Volný pád dle IEC 60068-2-32: | : 1 m |
| Odolnost proti vibracím dle EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, ve směru XYZ |
| Ráz podle EN 60068-2-27/IEC 60068-2-27 | : 15 g, trvání 11 ms, polosinusový rázový impulz |
| Okolní podmínky | |
| Druh ochrany | IP20 |
| Teplota prostředí (provoz) | -20 °C ... 60 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| Výška | ≤ 5000 m (Omezení viz prohlášení výrobce pro provoz ve výškách) |
| ≤ 2000 m (Oblasti s nebezpečím výbuchu) | |
| Přípustná vlhkost vzduchu (provoz) | 30 % ... 95 % (bez kondenzace par) |
| CE | |
| Certifikát | CE shoda |
| ATEX | |
| Označení | II 3 G Ex ec IIC T5 Gc |
| Certifikát | UL 21 ATEX 2550X |
| Upozornění | Respektujte zvláštní pokyny pro instalaci uvedené v dokumentaci! |
| IECEx | |
| Označení | Ex ec IIC T5 Gc |
| Certifikát | IECEx ULD 21.0013X |
| UL, USA / Kanada | |
| Označení | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Schválení Jižní Korea, KC | |
| Certifikát | MSIP-REI-PCK-2708863 |
| Test škodlivých plynů | |
| Označení | ISA-S71.04-1985 G3 Harsh Group A |
| Elektromagnetická slučitelnost | Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU |
| Odolnost proti rušení | EN 61000-4-2 |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Vybíjení statické elektřiny | |
| Normy/předpisy | EN 61000-4-2 |
| Vybíjení statické elektřiny | |
| Kontaktní výboje | ± 6 kV |
| Vzdušné výboje | ± 8 kV |
| Poznámka | kritérium B |
| Elektromagnetické VF pole | |
| Normy/předpisy | EN 61000-4-3 |
| Elektromagnetické VF pole | |
| Frekvenční rozsah | 80 MHz ... 3 GHz |
| Síla pole | 10 V/m |
| Poznámka | kritérium A |
| Rychlé tranzienty (Burst) | |
| Normy/předpisy | EN 61000-4-4 |
| Rychlé tranzienty (Burst) | |
| Vstup | ± 2 kV |
| Signál | ± 2 kV |
| Poznámka | kritérium B |
| Zatížení rázovým proudem (surge) | |
| Normy/předpisy | EN 61000-4-5 |
| Zatížení rázovým proudem (surge) | |
| Vstup | ± 0,5 kV |
| Signál | ± 1 kV |
| Poznámka | kritérium B |
| Ovlivnění šířící se po vedení | |
| Normy/předpisy | EN 61000-4-6 |
| Ovlivnění šířící se po vedení | |
| Poznámka | kritérium A |
| Napětí | 10 V |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Poznámka | Třída A, oblast použití: průmysl |
| Kritéria | |
| Kritérium A | Běžný provoz v rámci stanovených limitů. |
| Kritérium B | Přechodné ovlivnění provozu, který přístroj sám opět opraví. |
| Bez látek narušujících smáčení laku | VDMA 24364:2018-05 |
| Normy/předpisy | EN 62368 |
| Způsob montáže | Montáž na nosnou lištu |
cULus Listed
ID schválení: E238705cULus osvědčení
ID schválení: E238705cUL Listed
ID schválení: E199827Seznam UL
ID schválení: E199827
Vaše výhody
Automatické rozpoznávání přenosových rychlostí nebo pevné nastavení přenosové rychlosti přes přepínač DIP
Vhodné pro všechny přenosové rychlosti do 12 MBit/s
Vysoce kvalitní 4cestné oddělení mezi všemi rozhraními
Bit-Oversampling pro bezpečné rozpoznávání sporadických poruch
Bit-Retiming pro libovolné kaskádování přístrojů
Filtrování rušených telegramů rozpoznáváním Start-Delimiter
Přes konektor na nosnou lištu modulárně kombinovatelné s optickými konvertory PSI-MOS
