Přístroje PSI-MOS-PROFIB/FO... převádějí na měď vázaná rozhraní PROFIBUS na optická vlákna. Integrovaná optická diagnostika umožňuje stálou kontrolu optických tras během instalace a také během provozu. Jestliže signální výkon na optických trasách poklesne na kritickou úroveň, aktivuje se plovoucí spínací kontakt. Koncová zařízení PSI-MOS-PROFIB/FO... E realizují převedení rozhraní PROFIBUS na optický kabel. Používají se přednostně pro spojení bod k bodu.

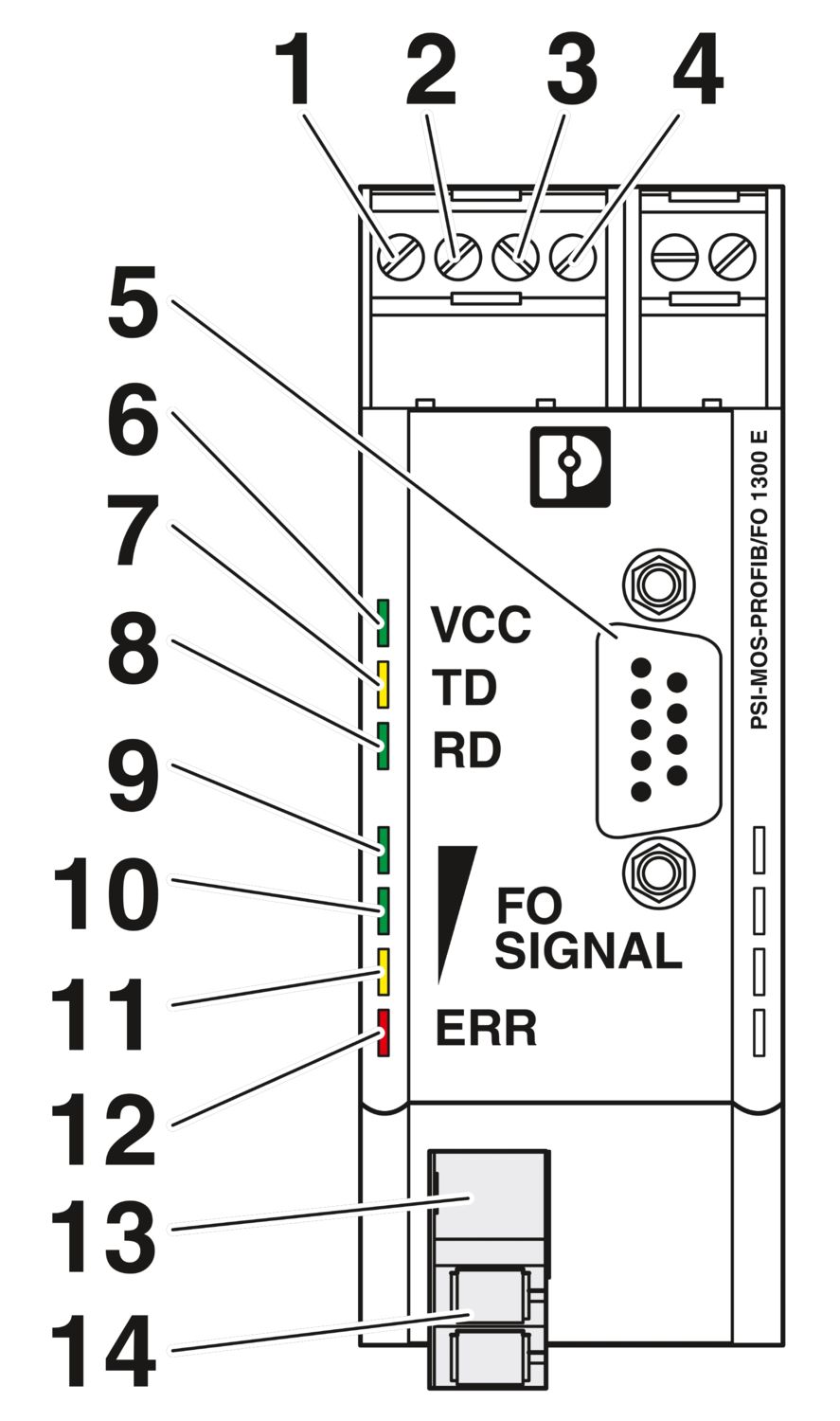

PSI-MOS-PROFIB/FO1300 E
-
Převodníky pro optický kabel
2708559
Konvertor optického kabelu s integrovanou optickou diagnostikou, kontakt alarmu, pro PROFIBUS do 12 MBit/s, koncové zařízení s rozhraním optického kabelu (SC-duplex), 1 300 nm, pro optický kabel se skleněnými vlákny
Detaily výrobku
| Návod na použití | |
| Návod na použití | Pouze pro průmyslové použití |
| Omezení užívání | |
| Upozornění CCCex | Použití v oblastech s nebezpečím výbuchu není dovoleno v Číně. |
| Typ produktu | Konvertor media |
| Produktová řada | PSI-MOS |
| MTTF | 849 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %) |
| 392 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %) | |
| 163 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %) | |
| MTBF | 406 Roky (Telcordia-Standard, teplota 25 °C, pracovní cyklus 21% (5 dní v týdnu, 8 hodin denně)) |
| 92 Roky (Telcordia-Standard, teplota 40 °C, pracovní cyklus 34,25 % (5 dní v týdnu, 12 hodin denně)) |
| Galvanické oddělení | VCC // RS-485 |
| Maximální ztrátový výkon při jmenovité podmínce | 1,32 W |
| Zkušební napětí datového rozhraní/napájení | 1,5 kVeff (50 Hz, 1 min.) |
| Napájení | |
| Rozmezí napájecího napětí | 18 V DC ... 32 V DC (šroubovou zástrčkou COMBICON) |
| Napájecí jmenovité napětí | 24 V DC (podle UL) |
| Příkon typický | 55 mA (24 V DC) |
| Maximální příkon | 90 mA |
| ≤ 2 A (Při provozu spojovací stanice prostřednictvím konektoru sběrnice na nosnou lištu) | |
| Spínání | |
| Název výstupu | reléový výstup |
| Popis výstupu | Výstup hlášení poruchy |
| Počet výstupů | 1 |
| Spínací napětí maximální | 60 V DC (Ohmická zátěž, obecná zátěž) |
| 30 V AC (ohmická zátěž) | |
| 42 V AC (vrchol, ohmická zátěž) | |
| Mezní trvalý proud | 0,46 A |
| Napájení | |
| Typ připojení | Konektor se šroubovou svorkou COMBICON |
| Délka odizolování | 7,00 mm |
| Utahovací moment | 0,56 Nm ... 0,79 Nm |
| Bitové zkreslení, vstup | ± 35 % (přípustné) |
| Bitové zkreslení, výstup | < 6,25 % |
| Bitové zpoždění | < 1 Bit (DIP 7 = OFF, standardní provoz) |
| 11 Bit (DIP 7 = ON, redundantní provoz) | |
| Signál | PROFIBUS |
| Data: optické vlákno | |
| Počet kanálů | 1 |
| Vysílací výkon minimální | -3,4 dBm (50/125 μm, optické vlákno multimode) |
| -4,7 dBm (62,5/125 μm, optické vlákno multimode) | |
| -5,5 dBm (9/125 μm, optické vlákno singlemode) | |
| Přenosová délka vč. systémové rezervy 3 dB | 25 km (s F-G 50/125 0,7 dB/km při 1 300 nm) |
| 22 km (s F-G 62,5/125 0,8 dB/km při 1300 nm) | |
| 45 km (s F-G 9/125 0,4 dB/km při 1 300 nm) | |
| Přenosový protokol | protokolově transparentní k rozhraní RS-485 |
| Typ připojení | SC-Duplex |
| Vlnová délka | 1300 nm |
| Citlivost přijímače minimální | -25,5 dBm (Multimode) |
| -26,5 dBm (Singlemode) | |
| Citlivost přijímače maximální | 0 dBm |
| Přenosové médium | Skleněná vlákna Multimode |
| optická vlákna pro režim Singlemode | |
| Data: PROFIBUS dle IEC 61158, RS-485 2-vodič, poloduplex, autořízení | |
| Sériová přenosová rychlost | ≤ 12 MBit/s |
| Typ připojení | Zásuvka D-SUB-9 |
| Délka přenosu | ≤ 1200 m (závisí na přenosové rychlosti se stíněným datovým vedením z kroucených párů) |
| Jednoduchý vodič/pevný bod připojení | 0,2 mm² ... 2,5 mm² |
| Jednoduchý vodič/flexibilní bod připojení | 0,2 mm² ... 2,5 mm² |
| Průřez vodiče, ohebný, AWG max | 14 |
| Min. průřez vodiče ohebný AWG | 24 |
| Jeden vodič/kontaktní místo svorky tuhý AWG max. | 14 |
| Jeden vodič/kontaktní místo svorky tuhý AWG min. | 24 |
| Přenosové médium | 2-vodičový kroucený pár, stíněný |
| Formát souboru/kódování | UART (11 bit, NRZ) |
| Přepínání směru dat | vlastní řízení |
| Výstupní jmenovité napětí | 5 V DC ±0,25 (50 mA) |
| Výkres v měřítku |
|
| Šířka | 35 mm |
| Výška | 105 mm |
| Hloubka | 106 mm |
| Barva (Pouzdro) | šedá (RAL 7042) |
| Materiálem (Pouzdro) | PA 6.6-FR |
| Optické vedení | |
| Typy vlákna | 50/125 µm |
| 62.5/125 µm | |
| 9/125 µm | |
| Skleněná vlákna | |
| Odolnost proti vibracím dle EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, ve směru XYZ |
| Ráz podle EN 60068-2-27/IEC 60068-2-27 | : 15 g, trvání 11 ms, polosinusový rázový impulz |
| Volný pád dle IEC 60068-2-32: | : 1 m |
| Okolní podmínky | |
| Druh ochrany | IP20 |
| Teplota prostředí (provoz) | -20 °C ... 60 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| Výška | ≤ 5000 m (Omezení viz prohlášení výrobce pro provoz ve výškách) |
| ≤ 2000 m (Oblasti s nebezpečím výbuchu) | |
| Přípustná vlhkost vzduchu (provoz) | 30 % ... 95 % (bez kondenzace par) |
| CE | |
| Certifikát | CE shoda |
| ATEX | |
| Označení | II 3 G Ex ec IIC T4 Gc |
| Certifikát | UL 21 ATEX 2550X |
| Upozornění | Respektujte zvláštní pokyny pro instalaci uvedené v dokumentaci! |
| IECEx | |
| Označení | Ex ec IIC T4 Gc |
| Certifikát | IECEx ULD 21.0013X |
| UL, USA / Kanada | |
| Označení | Class I, Zone 2, AEx ec IIC T4 Gc |
| Ex ec IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Test škodlivých plynů | |
| Označení | ISA-S71.04-1985 G3 Harsh Group A |
| Elektromagnetická slučitelnost | Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU |
| Odolnost proti rušení | EN 61000-6-2:2005 |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Vybíjení statické elektřiny | |
| Normy/předpisy | EN 61000-4-2 |
| Vybíjení statické elektřiny | |
| Kontaktní výboje | ± 6 kV |
| Vzdušné výboje | ± 8 kV |
| Poznámka | kritérium B |
| Elektromagnetické VF pole | |
| Normy/předpisy | EN 61000-4-3 |
| Elektromagnetické VF pole | |
| Síla pole | 10 V/m |
| Poznámka | kritérium A |
| Rychlé tranzienty (Burst) | |
| Normy/předpisy | EN 61000-4-4 |
| Rychlé tranzienty (Burst) | |
| Vstup | ± 2 kV |
| Signál | ± 2 kV |
| Poznámka | kritérium B |
| Zatížení rázovým proudem (surge) | |
| Normy/předpisy | EN 61000-4-5 |
| Zatížení rázovým proudem (surge) | |
| Vstup | ± 0,5 kV |
| Signál | ± 1 kV |
| Poznámka | kritérium B |
| Ovlivnění šířící se po vedení | |
| Normy/předpisy | EN 61000-4-6 |
| Ovlivnění šířící se po vedení | |
| Poznámka | kritérium A |
| Napětí | 10 V |
| Rušivé vyzařování | |
| Normy/předpisy | EN 55011 |
| Poznámka | Třída A, oblast použití: průmysl |
| Kritéria | |
| Kritérium A | Běžný provoz v rámci stanovených limitů. |
| Kritérium B | Přechodné ovlivnění provozu, který přístroj sám opět opraví. |
| Bez látek narušujících smáčení laku | VDMA 24364:2018-05 |
| Způsob montáže | Montáž na nosnou lištu |
cULus osvědčení
ID schválení: E238705IECEx
ID schválení: IECEx ULD 21.0013XcUL Listed
ID schválení: E199827Seznam UL
ID schválení: E199827ATEX
ID schválení: UL 21 ATEX 2550X
Vaše výhody
Přípojky výměnné přes šroubovou svornici COMBICON
Prořazení napájecího napětí a datových signálů přes konektory sběrnice na nosnou lištu
Modulárně kombinovatelné s měděnými opakovači PSI prostřednictvím konektoru sběrnice na nosnou lištu
Automatické rozpoznávání přenosových rychlostí nebo pevné nastavení přenosové rychlosti přes přepínač DIP
Možné redundantní napájení volitelným systémovým zdrojem napájení
Vysoce kvalitní galvanické oddělení mezi všemi rozhraními (PROFIBUS // porty světlovodného vlákna // napájení // konektor na nosnou lištu)
Schváleno pro použití v zóně 2
Spínací kontakt bez napětí země pro stávající alarmování kritických optických tras
Integrovaná optická diagnostika pro stálé sledování optických tras
Bit-Retiming pro libovolnou hloubku kaskádování
Vhodné pro všechny přenosové rychlosti do 12 MBit/s
