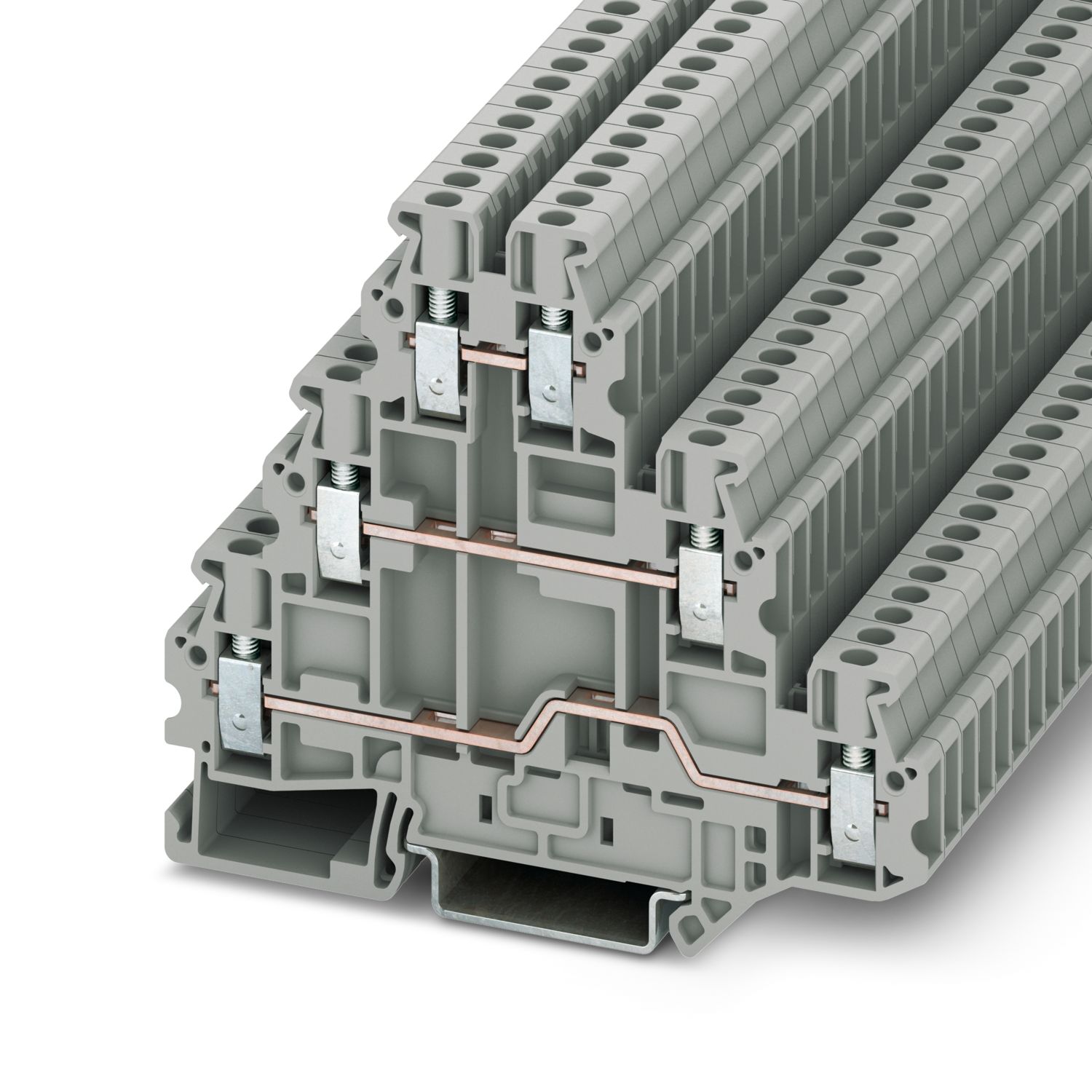

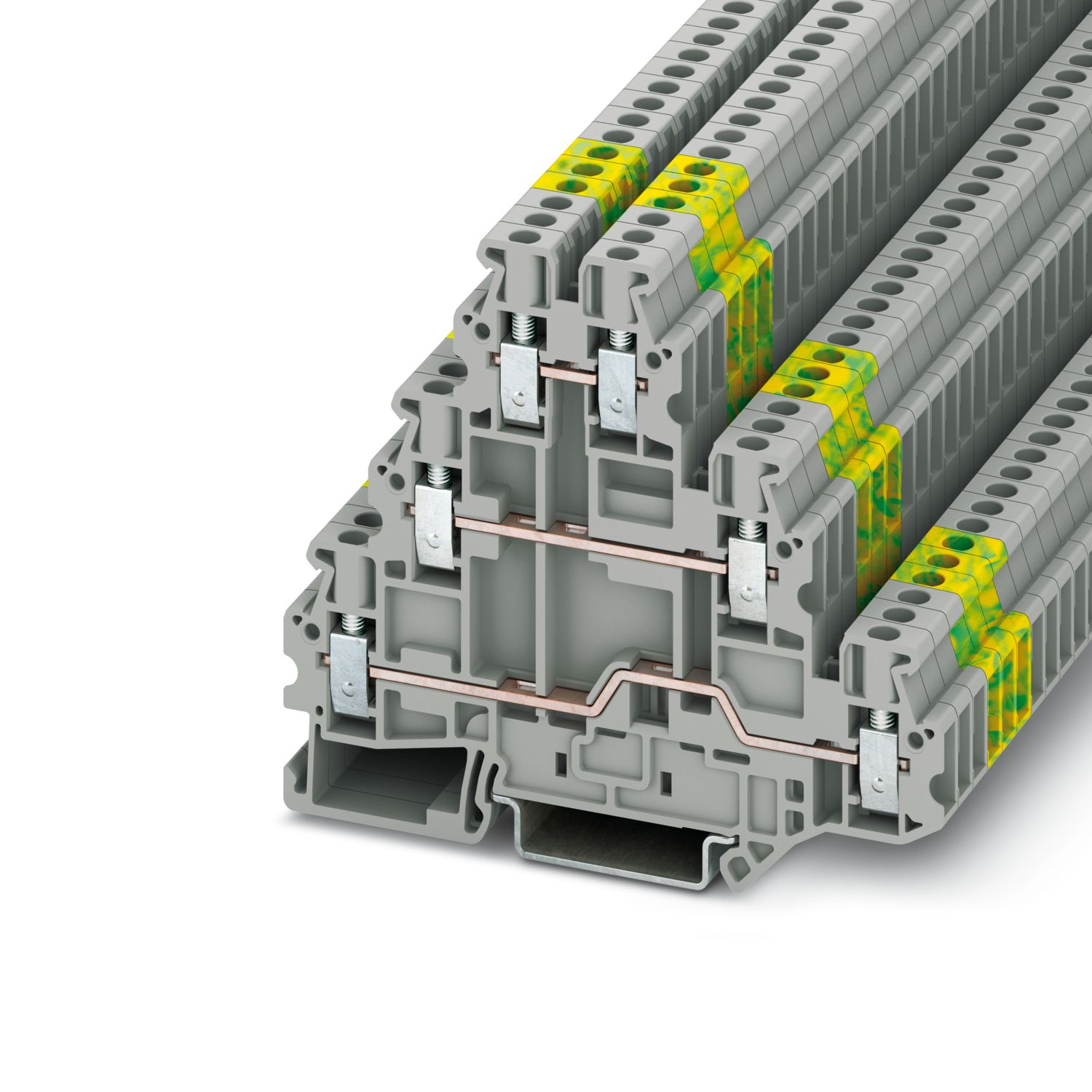

UT 2,5-3L - Złączki wielopoziomowe

3214259

Złączki wielopoziomowe, napięcie znamionowe: 500 V, prąd znamionowy: 19 A, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 2,5 mm², przekrój: 0,14 mm² - 4 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

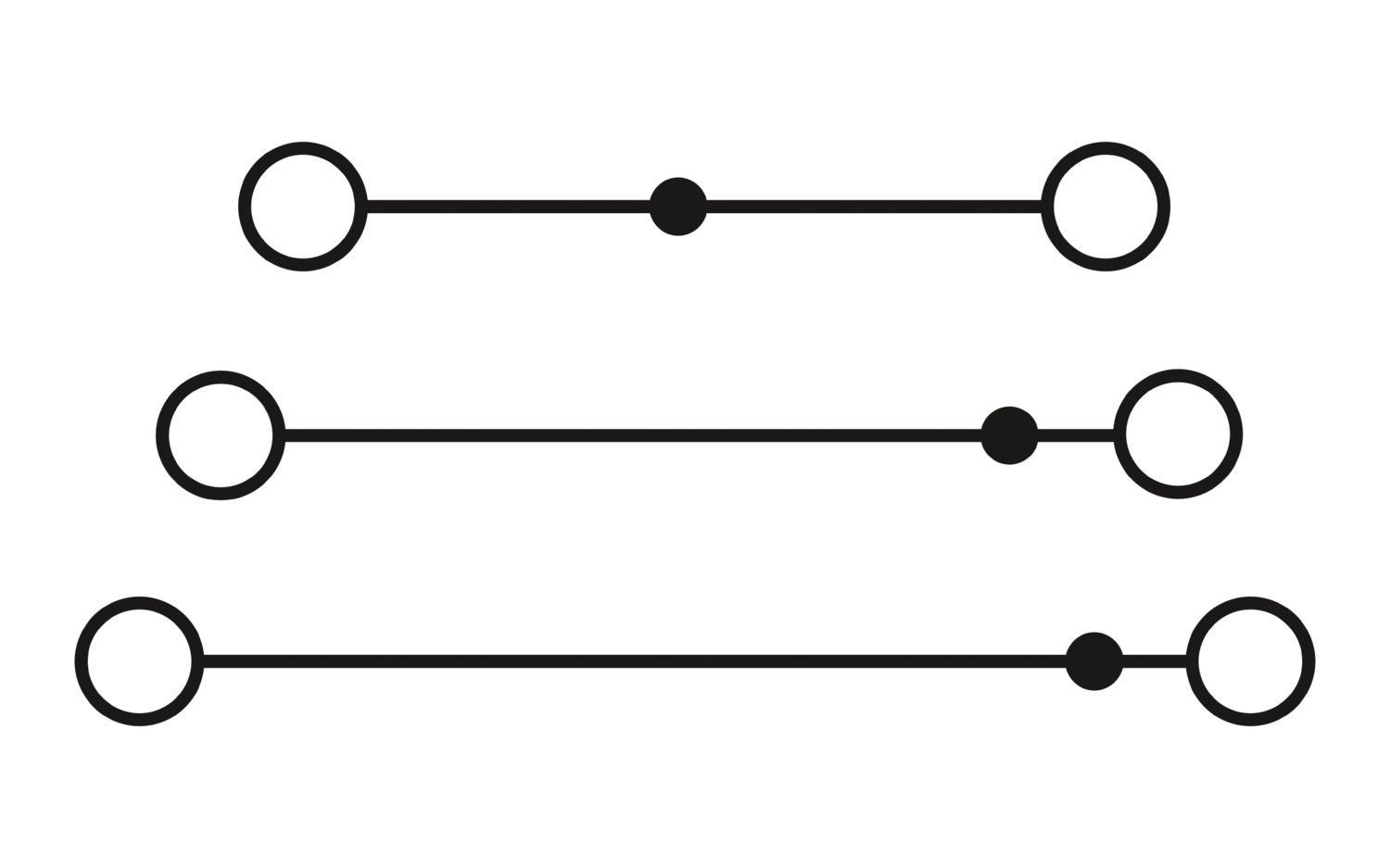

Szczegóły produktu

Typ produktu	Złączki wielopoziomowe
Rodzina produktów	UT
Liczba biegunów	1
Ilość przyłączy	6
Liczba rzędów	3
Potencjały	3
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Znamionowe napięcie udarowe	6 kV
Maksymalna utrata mocy w warunkach znamionowych	0,77 W

Liczba przyłączy na poziom	2
Przekrój znamionowy	2,5 mm²
Przekrój znamionowy AWG	12
Etage 1+2+3
Gwint śruby	M3
Moment dokręcania	0,5 ... 0,6 Nm
Długość odizolowania	9 mm
sonda wzorcowa	A3
Przyłącze według normy	IEC 60947-7-1
Przekrój przewodu sztywnego	0,14 mm² ... 4 mm²
przekrój przewodu AWG	26 ... 12 (przeliczone według IEC)
Przekrój przewodu, linka	0,14 mm² ... 4 mm²
Przekrój przewodu linki [AWG]	26 ... 12 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,14 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,14 mm² ... 2,5 mm²
Prąd znamionowy	19 A (przy średnicy przewodu 2,5)
Maksymalny prąd obciążenia	24 A (przy przekroju poprzecznym przewodu 4 mm² suma prądów wszystkich podłączonych przewodów nie może być większa od maksymalnego prądu obciążenia.)
Napięcie znamionowe	500 V
Wskazówka	Uwaga: w strefie pobierania można znaleźć informacje o atestacji produktów, przekroju przyłączy i wskazówki dotyczące do podłączania przewodów aluminiowych.
Przekrój znamionowy	2,5 mm²
Przyłącze według normy	IEC/EN 60079-7
Przekrój przewodu sztywnego	0,14 mm² ... 4 mm²
przekrój przewodu AWG	26 ... 12 (przeliczone według IEC)
Przekrój przewodu, linka	0,14 mm² ... 2,5 mm²
Maksymalny prąd obciążenia	28 A (przy przekroju poprzecznym przewodu 4 mm²)
	22 A (przy średnicy przewodu 2,5)
Napięcie znamionowe	690 V
Przekrój znamionowy	4 mm²

Szerokość	5,2 mm
Szer. pokrywy	2,2 mm
Wysokość	90 mm
Głębokość na NS 35/7,5	77,5 mm
Głębokość na NS 35/15	85 mm

Kolor	szary (RAL 7042)
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21))	130 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Pomiar oddawania ciepła metodą kalorymetryczną NFPA 130 (ASTM E 1354)	28 MJ/kg
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Dane mechaniczne
Otw. ściana bocz.	tak

Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 110 °C (Zakres temperatur roboczych, w tym nagrzewanie własne, maks. krótkotrwała temperatura robocza - patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Przyłącze według normy	IEC 60947-7-1
	IEC/EN 60079-7

Sposób montażu	NS 35/7,5
	NS 35/15

Dane handlowe

Numer artykułu	3214259
Jednostka opakowania	50 Szt.
Minimalne zamówienie	50 Szt.
Klucz sprzedaży	BE1115
Klucz produktu	BE1115
Strona katalogu	Strona 150 (C-1-2019)
GTIN	4046356575409
Waga jednej sztuki (z opakowaniem)	25,34 g
Waga jednej sztuki (bez opakowania)	25 g
Numer taryfy celnej	85369010
Kraj pochodzenia	PL

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
	300 V	20 A	26 - 12
Usegroup C
	300 V	20 A	26 - 12
Usegroup D
	600 V	5 A	26 - 12

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
	300 V	20 A	26 - 12
Usegroup C
	300 V	20 A	26 - 12
Usegroup D
	600 V	5 A	26 - 12

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Dzięki szybom funkcyjnym dostępnym na każdym poziomie można szybko realizować wszelkie zadania z zakresu rozprowadzania potencjałów

Każde ze złączy można opisać na dużej powierzchni, zapewniając dobrą identyfikację

Kompaktowe złącza trzypoziomowe pozwalają osiągnąć bardzo wysoki stopień upakowania okablowania

Sprawdzone do zastosowań w kolejnictwie

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak
zwolnienia/wyłączenia, o ile są znane	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Lead (nr CAS: 7439-92-1)
SCIP	a15bf94e-5141-4b89-b56d-1047cb128122
EF3.0 Zmiana klimatu
CO2e kg	0,098 kg CO2e

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

UT 2,5-3L - Złączki wielopoziomowe

3214259

Szczegóły produktu

ECLASS

ETIM

UNSPSC

EAC

CSA

cULus Recognized

Produkty kompatybilne

Korzyści

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

UT 2,5-3L - Złączki wielopoziomowe 3214259

Szczegóły produktu

ECLASS

ETIM

UNSPSC

Produkty kompatybilne

FBS 2-5 - Mostek 3030161

FBS 3-5 - Mostek 3030174

FBS 4-5 - Mostek 3030187

FBS 5-5 - Mostek 3030190

FBS 10-5 - Mostek 3030213

FBS 20-5 - Mostek 3030226

FBS 50-5 - Mostek 3038930

FBSR 2-5 - Mostek 3033702

FBSR 3-5 - Mostek 3001591

FBSR 4-5 - Mostek 3001592

FBSR 5-5 - Mostek 3001593

FBSR 10-5 - Mostek 3033710

FBS 2-5 BU - Mostek 3036877

FBS 3-5 BU - Mostek 3036880

FBS 4-5 BU - Mostek 3036893

FBS 5-5 BU - Mostek 3036903

FBS 10-5 BU - Mostek 3036916

FBS 20-5 BU - Mostek 3036929

FBS 50-5 BU - Mostek 3032114

RB ST 10-(2,5/4) - Mostek redukcyjny 3030873

RB UT 10-(2,5/4) - Mostek redukcyjny 3047060

RB UT 35-(2,5/4) - Mostek redukcyjny 3047277

RB UT 16-(2,5/4) - Mostek redukcyjny 3047073

RB UT 6-(2,5/4) - Mostek redukcyjny 3047251

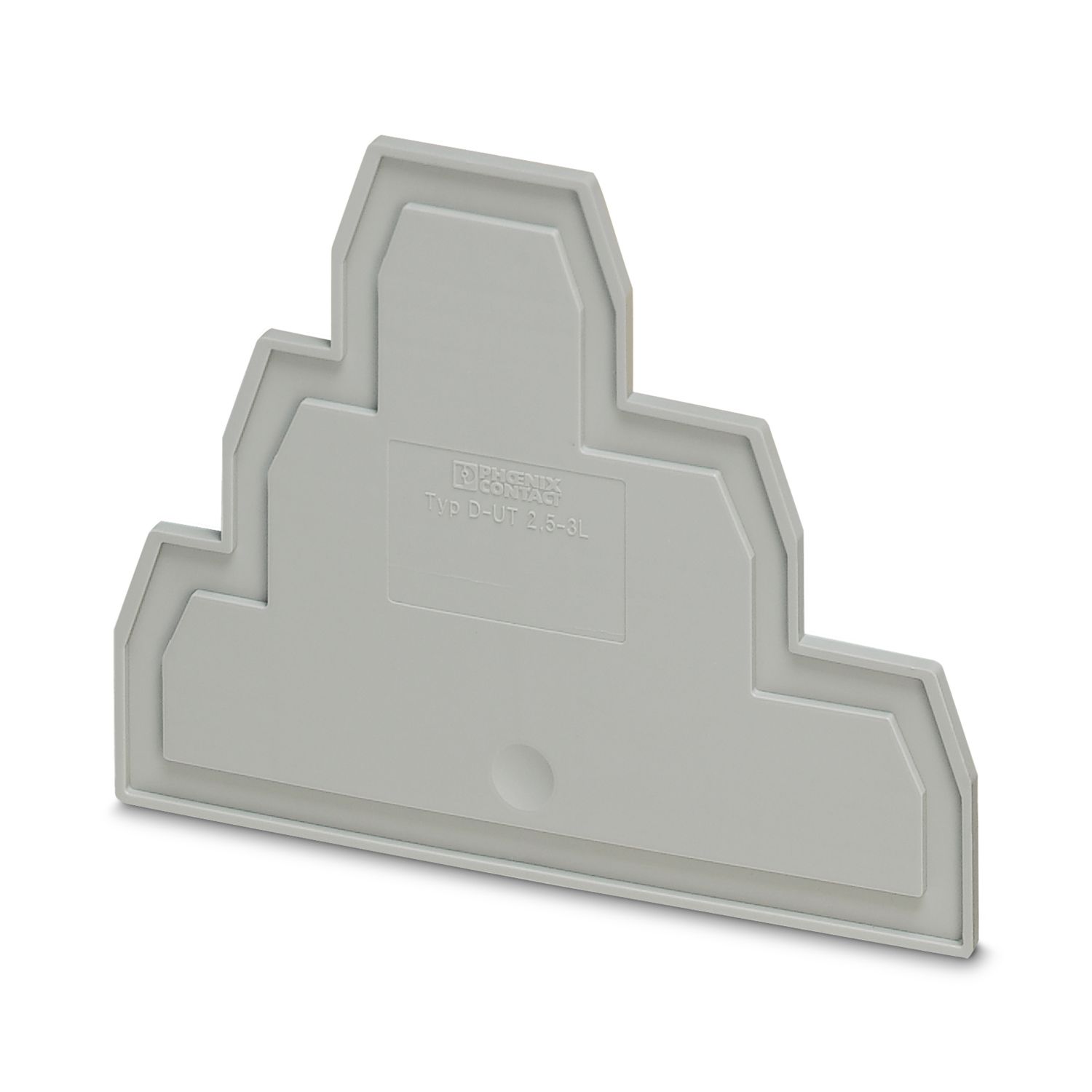

D-UT 2,5-3L - Płytka końcowa 3214314

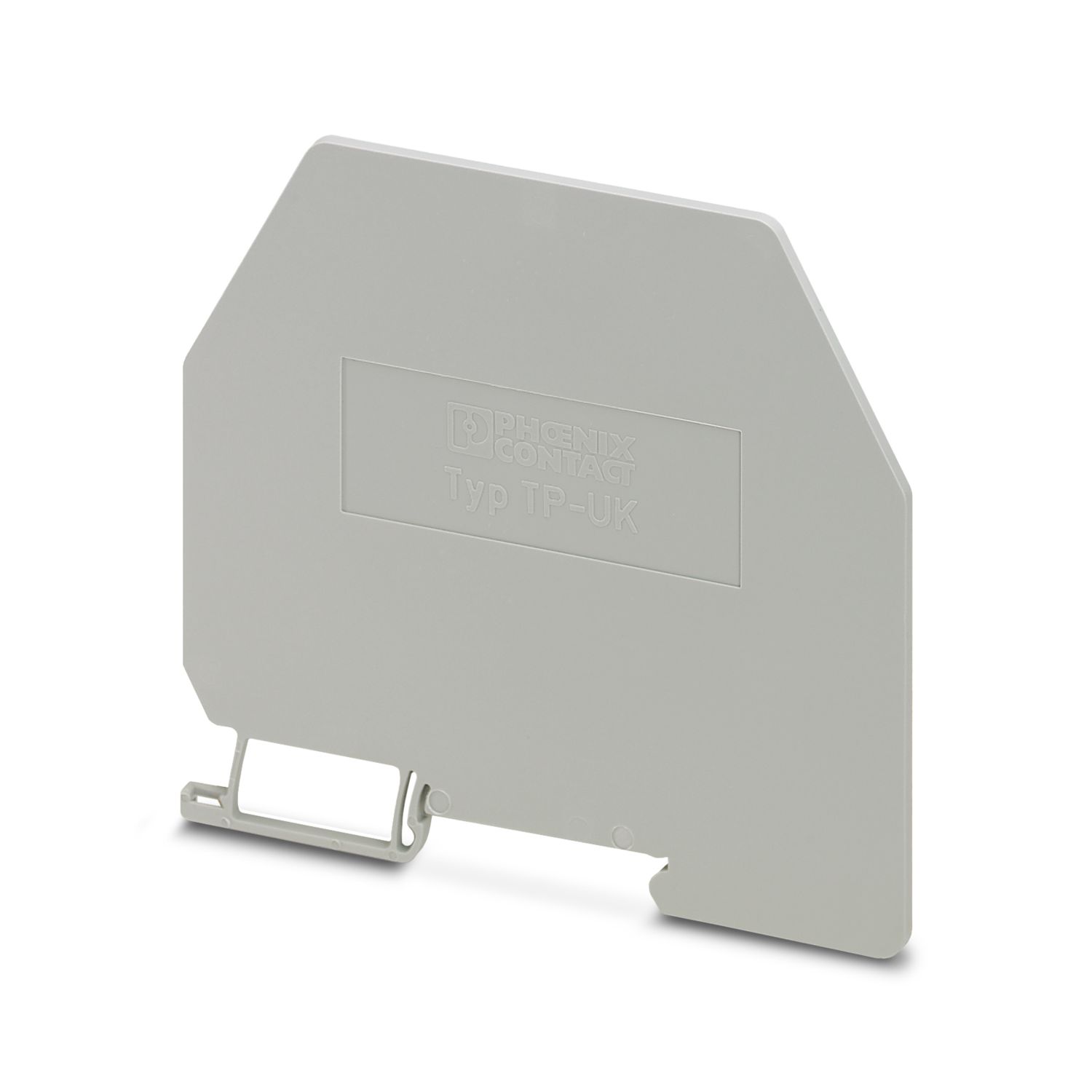

TP-UK - Płytka dzieląca 3003046
