ST 16-TWIN-PE - Zacisk przewodu ochronnego

3035344

Zacisk przewodu ochronnego, ilość przyłączy: 3, rodzaj przyłącza: Przyłącze sprężynowe, Przekrój znamionowy: 16 mm², przekrój: 0,2 mm² - 25 mm², rodzaj montażu: NS 35/15, NS 35/7,5, kolor: zielono-żółty

Szczegóły produktu

Typ produktu	Złącze przewodu ochronnego,
Rodzina produktów	ST
Ilość przyłączy	3
Liczba rzędów	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Znamionowe napięcie udarowe	8 kV
Maksymalna utrata mocy w warunkach znamionowych	2,43 W

Liczba przyłączy na poziom	3
Przekrój znamionowy	16 mm²
Poziom 1 u góry 1+2 na dole 1
Wskazówka	Należy uwzględnić obciążalność prądową szyn nośnych.
Długość odizolowania	18 mm
sonda wzorcowa	A7
Przyłącze według normy	IEC 60947-7-2
Przekrój przewodu sztywnego	0,2 mm² ... 25 mm²
przekrój przewodu AWG	24 ... 4 (przeliczone według IEC)
Przekrój przewodu, linka	0,2 mm² ... 16 mm²
Przekrój przewodu linki [AWG]	24 ... 6 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,25 mm² ... 16 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,25 mm² ... 16 mm²
Przekrój znamionowy	16 mm²

Szerokość	12,2 mm
Szer. pokrywy	2,2 mm
Wysokość	107,8 mm
Głębokość na NS 35/7,5	51,5 mm
Głębokość na NS 35/15	59 mm

Kolor	zielono-żółty
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Dane mechaniczne
Otw. ściana bocz.	tak

Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2018-05
Zakres	Badanie trwałości, kategoria 1, klasa B, na nadwoziu pojazdu
Częstotliwość	f₁ = 5 Hz do f₂ = 150 Hz
Poziom ASD	0,964 (m/s²)²/Hz
Przyspieszenie	0,58g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2018-05
Rodzaj udaru	Półsinusioda
Przyspieszenie	5g
Czas trwania udaru	30 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 110 °C (Zakres temperatur roboczych, w tym nagrzewanie własne, maks. krótkotrwała temperatura robocza - patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Przyłącze według normy	IEC 60947-7-2

Sposób montażu	NS 35/15
	NS 35/7,5

Dane handlowe

Numer artykułu	3035344
Jednostka opakowania	25 Szt.
Minimalne zamówienie	25 Szt.
Klucz sprzedaży	BE2122
Klucz produktu	BE2122
Strona katalogu	Strona 247 (C-1-2019)
GTIN	4046356100922
Waga jednej sztuki (z opakowaniem)	67,298 g
Waga jednej sztuki (bez opakowania)	66,64 g
Numer taryfy celnej	85369010
Kraj pochodzenia	PL

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
		76 A		1,5 - 16

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
Usegroup B
			16 - 4
Usegroup C
			16 - 4

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Dodatkowe możliwości opisywania

Odporne na korozję elementy zaciskowe

Małe opory przejścia

Zielono-żółta obudowa

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

ST 16-TWIN-PE - Zacisk przewodu ochronnego

3035344

Szczegóły produktu

ECLASS

ETIM

UNSPSC

Schemat IECEE CB

VDE Zeichengenehmigung

EAC

cULus Recognized

Produkty kompatybilne

Korzyści

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

ST 16-TWIN-PE - Zacisk przewodu ochronnego 3035344

Szczegóły produktu

ECLASS

ETIM

UNSPSC

Produkty kompatybilne

FBS 2-12 - Mostek 3005950

D-ST 16-TWIN - Płytka końcowa 3035357

D-ST 16-TWIN OG - Płytka końcowa 3035358

LPS-12/E - Wtyk serwisowy 3270600

LPS-12 - Wtyk serwisowy 3270601

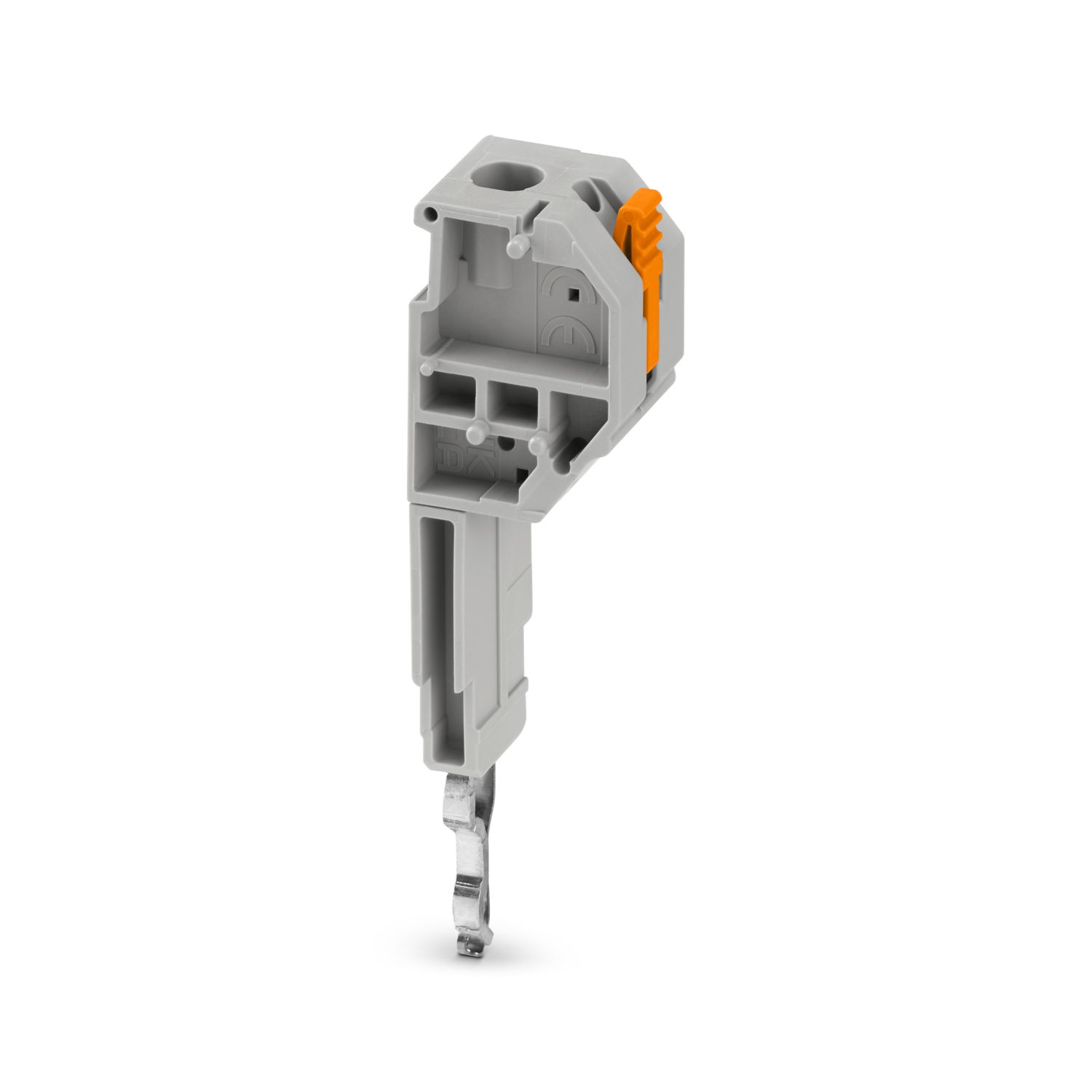

LPO 16/E - Wtyk pomiarowy 3270531

LPO 16 - Wtyk pomiarowy 3270532

NS 35/ 7,5 PERF 2000MM - Szyna DIN z otworami 0801733

NS 35/ 7,5 UNPERF 2000MM - Szyna nośna, bez otworów 0801681

NS 35/ 7,5 WH PERF 2000MM - Szyna DIN z otworami 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Szyna nośna, bez otworów 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Szyna nośna, bez otworów 0801704

NS 35/ 7,5 ZN PERF 2000MM - Szyna DIN z otworami 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Szyna nośna, bez otworów 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Szyna nośna, bez otworów 0801762

NS 35/ 7,5 CAP - Zaślepka 1206560

ZB 12:UNPRINTED - Pasek oznaczników typu zack 0812120

ZB 12 CUS - Pasek oznaczników typu zack 0824942

ZB 12,LGS:L1-N,PE - Pasek oznaczników typu zack 0812146

UC-TM 12 - Oznacznik do zacisków 0819194

UC-TM 12 CUS - Oznacznik do zacisków 0824613

UCT-TM 12 - Oznacznik do zacisków 0829144

UCT-TM 12 CUS - Oznacznik do zacisków 0829630

ZBF 12:UNBEDRUCKT - Taśma oznaczników ponacinana, płaska 0809735

ZBF 12 CUS - Taśma oznaczników ponacinana, płaska 0825018

UC-TMF 12 - Oznacznik do zacisków 0819233

UC-TMF 12 CUS - Oznacznik do zacisków 0824670

UCT-TMF 12 - Oznacznik do zacisków 0829214

UCT-TMF 12 CUS - Oznacznik do zacisków 0829686

MPS-MT - Wtyczki probiercze 0201744

MPS-IH WH - Tulejka izolująca 0201663

MPS-IH RD - Tulejka izolująca 0201676

MPS-IH BU - Tulejka izolująca 0201689

MPS-IH YE - Tulejka izolująca 0201692

MPS-IH GN - Tulejka izolująca 0201702

MPS-IH GY - Tulejka izolująca 0201728

MPS-IH BK - Tulejka izolująca 0201731

E/AL-NS 35 - Trzymacz końcowy 1201662

SZF 3-1,0X5,5 - Wkrętak 1206612

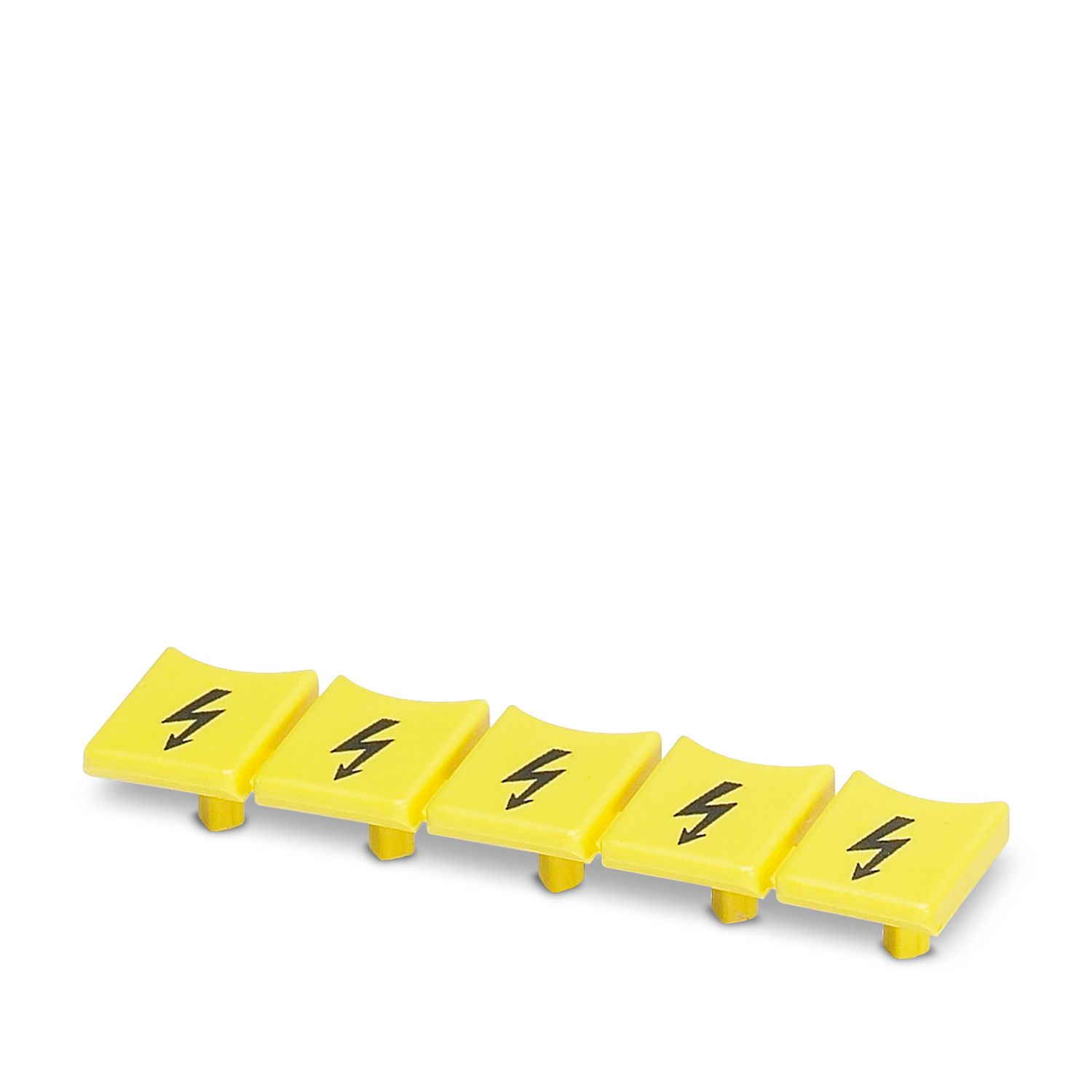

WST 10/35 - Pokrywka ostrzegawcza 3030006
