AI-GB 0,5-8 WH-25000
-
Tulejka
2100134

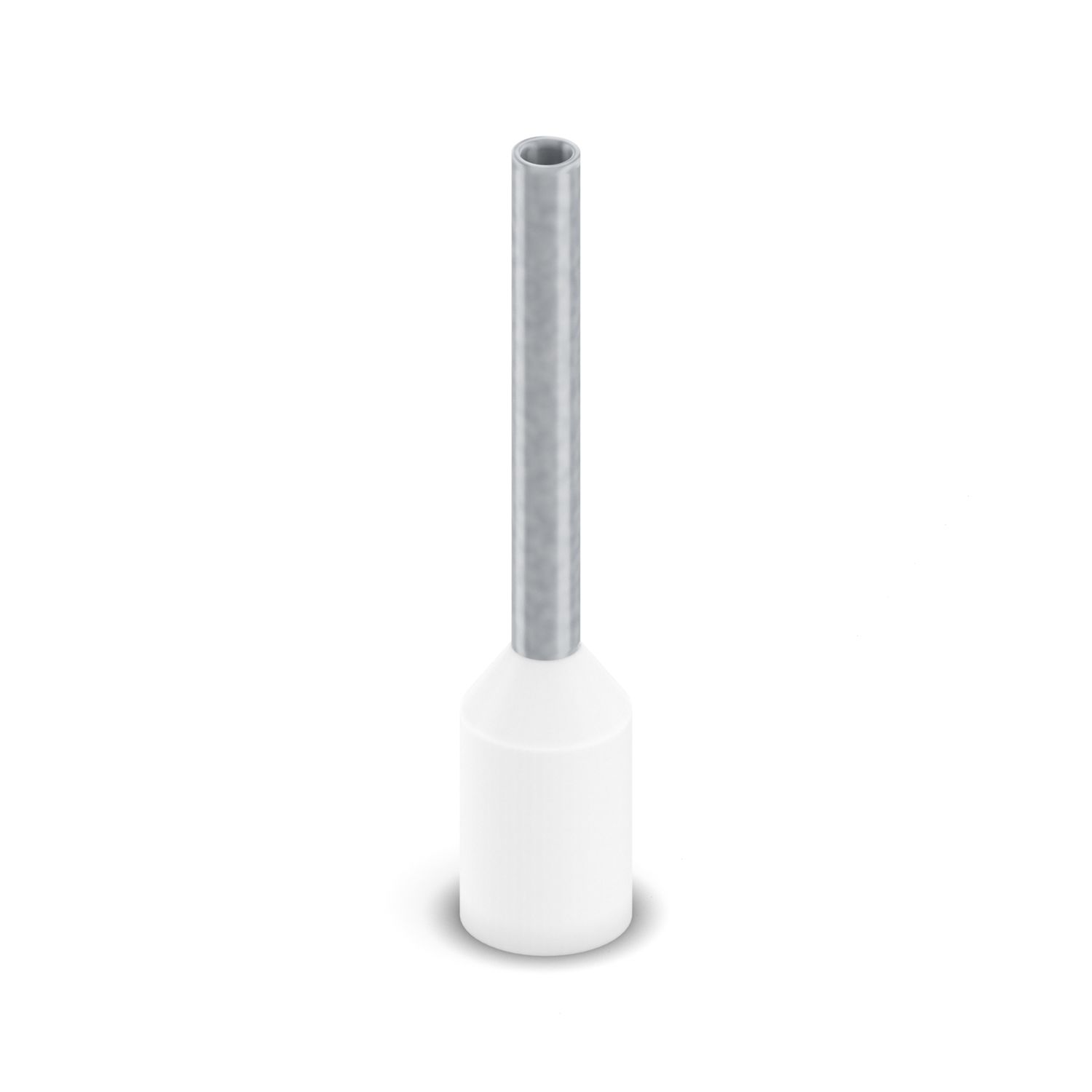

Tulejka, Długość w obszarze stykowym: 8 mm, długość osłony: 14 mm, kolor: biały
Szczegóły produktu
| Typ produktu | Końcówka żyły |
| Klasa przewodów | linki, klasa 2, 5, 6 / B, C, K, M |
| Właściwość produktu | Nadaje się do kabli AWG / wielu norm ze względu na zwiększoną średnicę izolowanego kołnierza |
| Certyfikat UL | |
| Wykonanie z miękkiej miedzi elektrolitycznej cynowanej galwanicznie | |
| Spełniają wymagania UL 486F | |
| Plastikowy kołnierz wykonany z polipropylenu | |
| Bez halogenów | |
| Temperatura długo-/krótkotrwała: +105 °C/+120 °C |
| Przyłącze przewodu | |
| Maksymalny przekrój przewodu elastycznego | 0,5 mm² |
| Przekrój przewodu AWG max. | 20 |
| Długość odizolowania | 11 mm |
| Rysunek wymiarowy |
|
| Długość osłony | 14 mm |
| Długość w obszarze stykowym | 8 mm |
| Długość usuwanej izolacji maks. | 11 mm |
| średnica osłonki | 1,1 mm |
| Grubość ściany izolacji | 0,15 mm |
| Grubość kołnierza izolacyjnego | 0,25 mm |
| wymiar wewnętrzny kołnierza izolacyjnego | 3 mm |
| Kolor | biały (RAL 9010) |
| Klasa palności wg UL 94 | HB |
| Powłoka | galwanicznie cynowana |
| Jakość powierzchni | ocynowanie galwaniczne |
| Zawarte materiały | nie zawiera silikonu ani halogenu |
| Dane techniczne | |
| Długość osłony | 14 mm |
| Konstrukcja wg normy | Kod kolorystyczny wg DIN 46228-4, UL 486F-E |
Korzyści
Dzięki powiększonej średnicy kołnierza izolacyjnego ten rodzaj końcówek tulejkowych jest stosowany zwłaszcza do przewodów AWG
Dysponując tymi końcówkami tulejkowymi można w praktyczny sposób zaprasować przewody z mocniejszą izolacją
