AI 6 -12 GN -1000
-

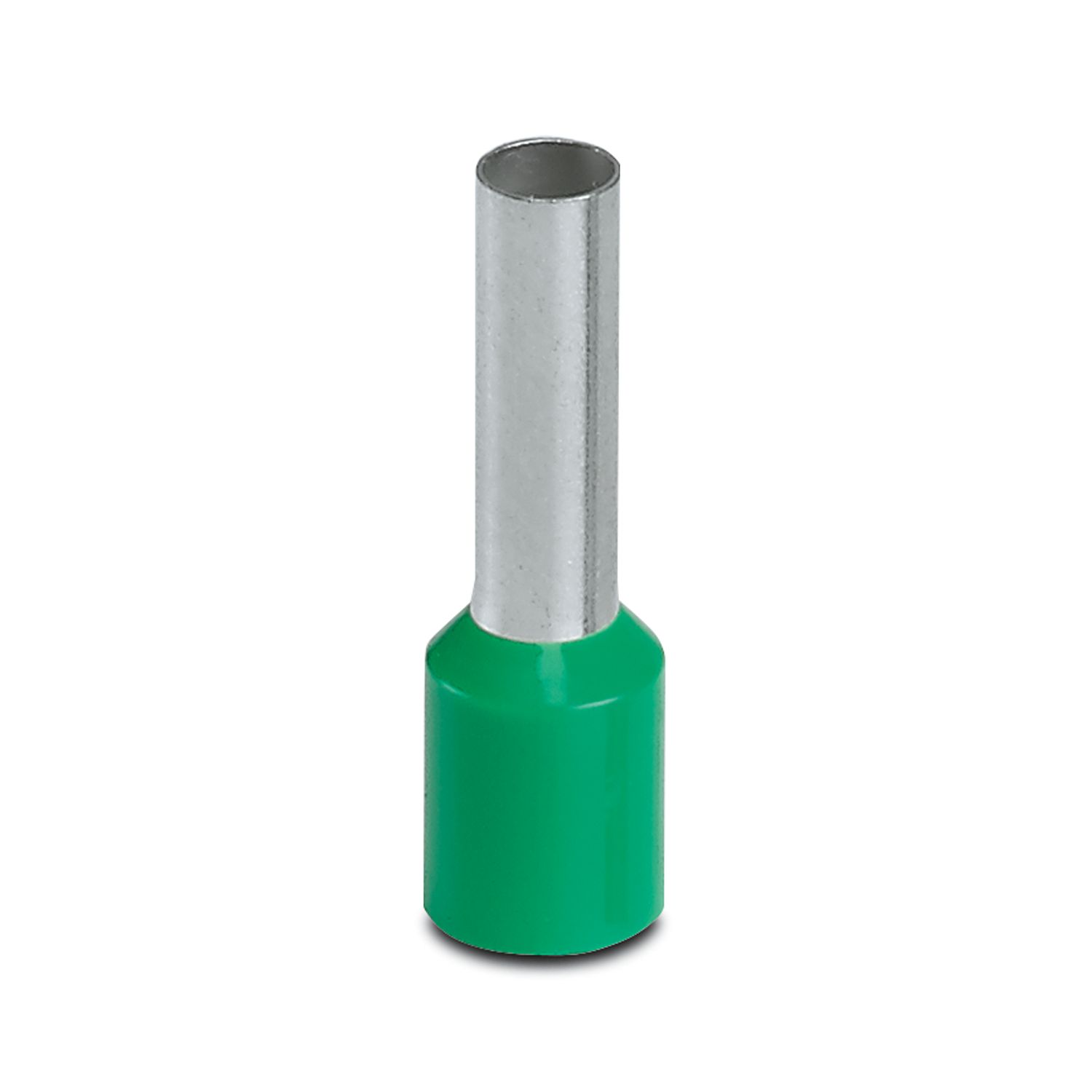

Tulejka
1213203
Tulejka, Długość w obszarze stykowym: 12 mm, długość osłony: 20 mm, kolor: zielony
Szczegóły produktu
| Typ produktu | Końcówka żyły |
| Klasa przewodów | linki, klasa 2, 5, 6 / B, C, K, M |
| Właściwość produktu | Certyfikat UL |
| Wykonanie z miękkiej miedzi elektrolitycznej cynowanej galwanicznie | |
| Spełniają pod względem wymiarów wymagania normy DIN 46228-1 i UL 486F | |
| Plastikowy kołnierz wykonany z polipropylenu | |
| Bez halogenów | |
| Temperatura długo-/krótkotrwała: +105 °C/+120 °C |
| Przyłącze przewodu | |
| Maksymalny przekrój przewodu elastycznego | 6 mm² |
| Przekrój przewodu AWG max. | 10 |
| Długość odizolowania | 15 mm |
| Rysunek wymiarowy |
|
| Długość osłony | 20 mm |
| Długość w obszarze stykowym | 12 mm |
| Długość usuwanej izolacji maks. | 15 mm |
| średnica osłonki | 3,5 mm |
| Grubość ściany izolacji | 0,2 mm |
| Grubość kołnierza izolacyjnego | 0,3 mm |
| wymiar wewnętrzny kołnierza izolacyjnego | 6,2 mm |
| Kolor | zielony (RAL 6021) |
| Materiał | CU-DHP |
| Klasa palności wg UL 94 | HB |
| Powłoka | galwanicznie cynowana |
| Jakość powierzchni | ocynowanie galwaniczne |
| Zawarte materiały | nie zawiera silikonu ani halogenu |
| Dane techniczne | |
| Długość osłony | 20 mm |
| Warunki otoczenia | |
| Temperatura długotrwała | 105 °C (-40°C bez obciążenia / 0°C obciążenie dynamiczne) |
| Temperatura krótkotrwała | 120 °C |
| Konstrukcja wg normy | UL 486F-E, NF C 63-023 |
Korzyści
Te końcówki rurkowe firmy Phoenix Contact mają wymiary zgodne z DIN 46228-4: 1990-09
Metalowe tuleje wykonane są z miękkiej miedzi elektrolitycznej cynowanej galwanicznie
