Systemkabel med D-SUB- og FLK-pluggforbindere

Systemkabel med D-SUB- og FLK-pluggforbindere

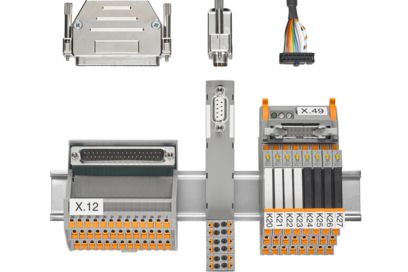

Systemkabel med D-SUB eller FLK-pluggforbindere er en rask og feilfri 1:1-forbindelse mellom automatiseringsutstyr og overgangsmodul. Du kan velge fra et høyt antall prefabrikkerte systemkabler i ulike poltall. Tilkoblingen foretas enten med enkeltledere, stift- eller bøssinglister. Vår service til deg: I tillegg til standardlengder mellom 0,5 m og 10 m tilbyr vi systemkabler i din individuelle lengde.

Dine fordeler

  • Omfattende service: Både standardlengder fra 0,5 til 10 m og individuelle lengder
  • Stort ledertverrsnitt pr. enkeltleder gir god strømledeevne
  • Fleksibel på grunn av åpen kabelende med merking av enkeltledere
  • Halogenfrie utførelser for strengere brannvernkrav samt PVC-varianter
VARIOFACE – Systemkabling til kontrollere

Konfigurator for systemkabling til kontrollere

Konfigurator: VARIOFACE – Systemkabling til kontrollere

Konfigurer din tilpassede plug-and-play-løsning. Intuitivt brukergrensesnitt og 3D-modeller sikrer enkel håndtering. Med bare noen få klikk kan du velge løsningskomponenter bestående av frontadaptere, systemkabler og signaloverføringsmoduler.

Sammenligning av VARIOFACE-systemkabler

Våre systemkabler fra VARIOFACE skiller seg fra systemkabler med IDC/FLK-pluggforbindere eller systemkabler med D-SUB-pluggforbindere. Hver kategori finnes med PVC-ledning eller halogenfri ledning. Utover dette finnes ledningene både skjermet og uskjermet. I samsvar med kravene dine får du den konfeksjonerte kabelen med plugger på begge sider, eller konfeksjonert på den ene siden med en åpen kabelende.

VARIOFACE-systemkabel med IDC/FLK-pluggforbinder
VARIOFACE-systemkabel med D-SUB-pluggforbinder
VARIOFACE-systemkabel med IDC/FLK-pluggforbinder

VARIOFACE-systemkabel med D-SUB-pluggforbinder

Ledertverrsnitt 0,14 mm² 0,25 mm²
Maks. strøm pr. leder 1 A 2 A
Ledningstype PVC/halogenfri PVC/halogenfri
Utførelse Skjermet/uskjermet Skjermet
Pluggforbinder På den ene siden med åpen kabelende, eller begge sider På den ene siden med åpen kabelende, eller begge sider

Standardiserte og individuelle lengder for systemkabler Tilkobling med stift-/bøssinglister eller via enkeltledere med fargekoding og nummerering samt valgfrie og individuelle lengder fra 0,2 til 100 m.

D-SUB-pluggforbinderportefølje i rekke
IDC/FLK-pluggforbinderportefølje i rekke
Komplett portefølje D-SUB-pluggforbinder på åpen kabelende
Komplett portefølje IDC/FLK-pluggforbinder på åpen kabelende
D-SUB-pluggforbinderportefølje i rekke

Varianter:

  • Bøssing- på stiftlist
  • Bøssing- på bøssinglist
  • Stift- på stiftlist
  • Ledertverrsnitt pr. leder: 0,25 mm²
  • Strømledeevne pr. leder: 2 A
  • Poltall: 9, 15, 25, 37, 50 (PVC eller halogenfri, skjermet)

IDC/FLK-pluggforbinderportefølje i rekke

Varianter:

  • Bøssing- på bøssinglist
  • Ledertverrsnitt pr. leder: 0,14 mm²
  • Strømledeevne pr. leder: 1 A
  • Poltall: 10, 14, 16, 20, 26, 34, 40, 50 (PVC, uskjermet)
    14, 16, 40, 50 (PVC, skjermet)
    14, 50 (halogenfri, uskjermet)

Komplett portefølje D-SUB-pluggforbinder på åpen kabelende

Varianter:

  • Bøssinglist på åpen kabelende
  • Stiftlist på åpen kabelende
  • Poltall: 9, 15, 25, 37, 50 (PVC, skjermet)

Komplett portefølje IDC/FLK-pluggforbinder på åpen kabelende

Varianter:

  • Bøssinglist på åpen kabelende
  • Poltall: 10, 14, 16, 20, 50 (PVC, uskjermet)

Åpen kabelende med 50 enkeltledere

Fargekoding åpen kabelende

Fleksibel på grunn av åpen kabelende med merking av enkeltledere

Lederne kan tilordnes direkte ved hjelp av et brukervennlig farge- og tallkodesystem. Den entydige tilordningen av ener- og tierposisjoner med det enkle fargekodesystemet gir oversiktlig merking. Fargen brun står f. eks. alltid for siffer "1", og fargen gul for siffer "4". Dermed er lederen med brun-gul merking alltid leder nummer 14.

Brosjyre
Oversikt over den komplette porteføljen

Få oversikt over systemkabling for kontrollere. Lær hvordan du finner egnet tilkoblingsteknikk for overføring av signaler, data eller effekt for applikasjonen din.

Åpne brosjyre
