VL3 BPC
-
Kapslet PC
1376797

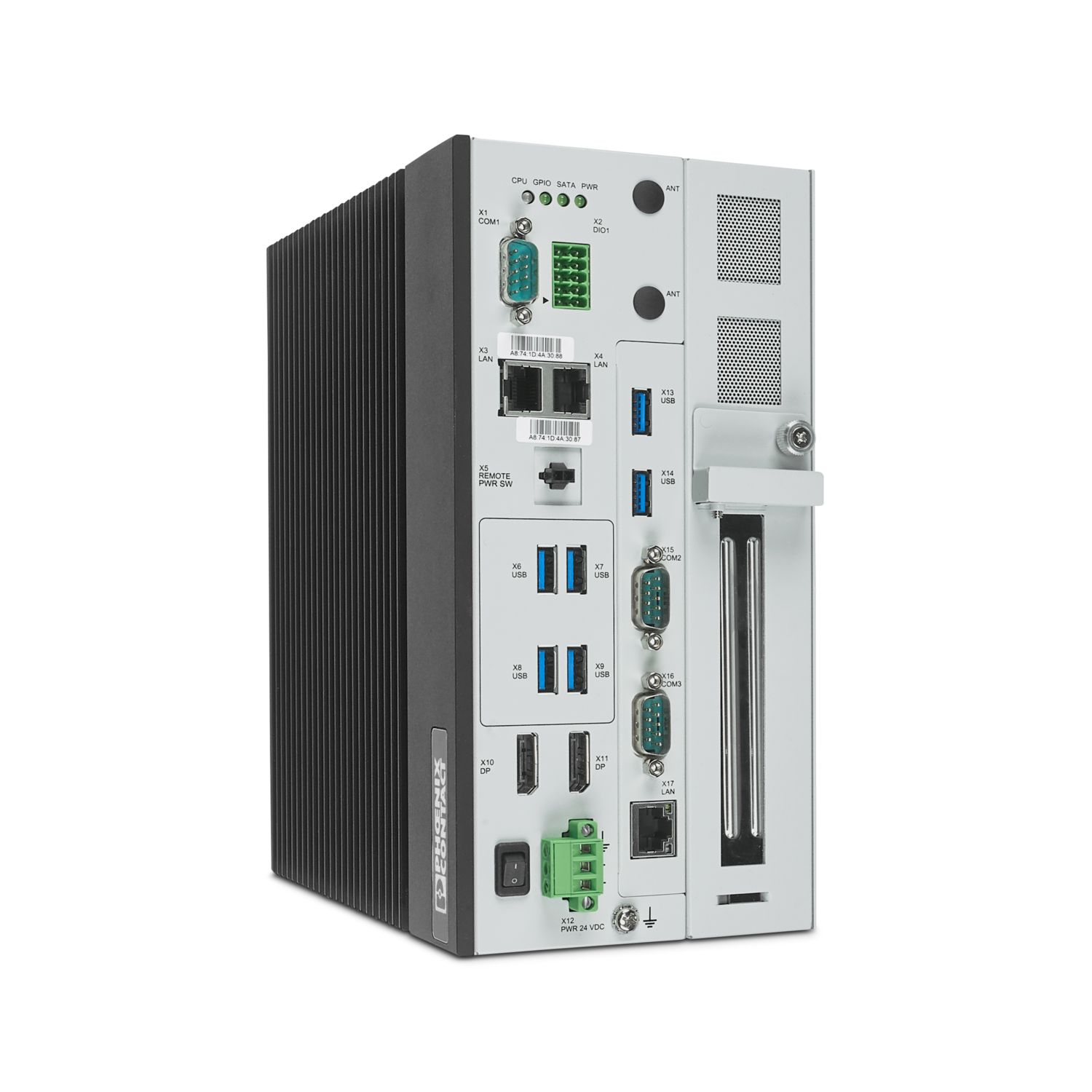

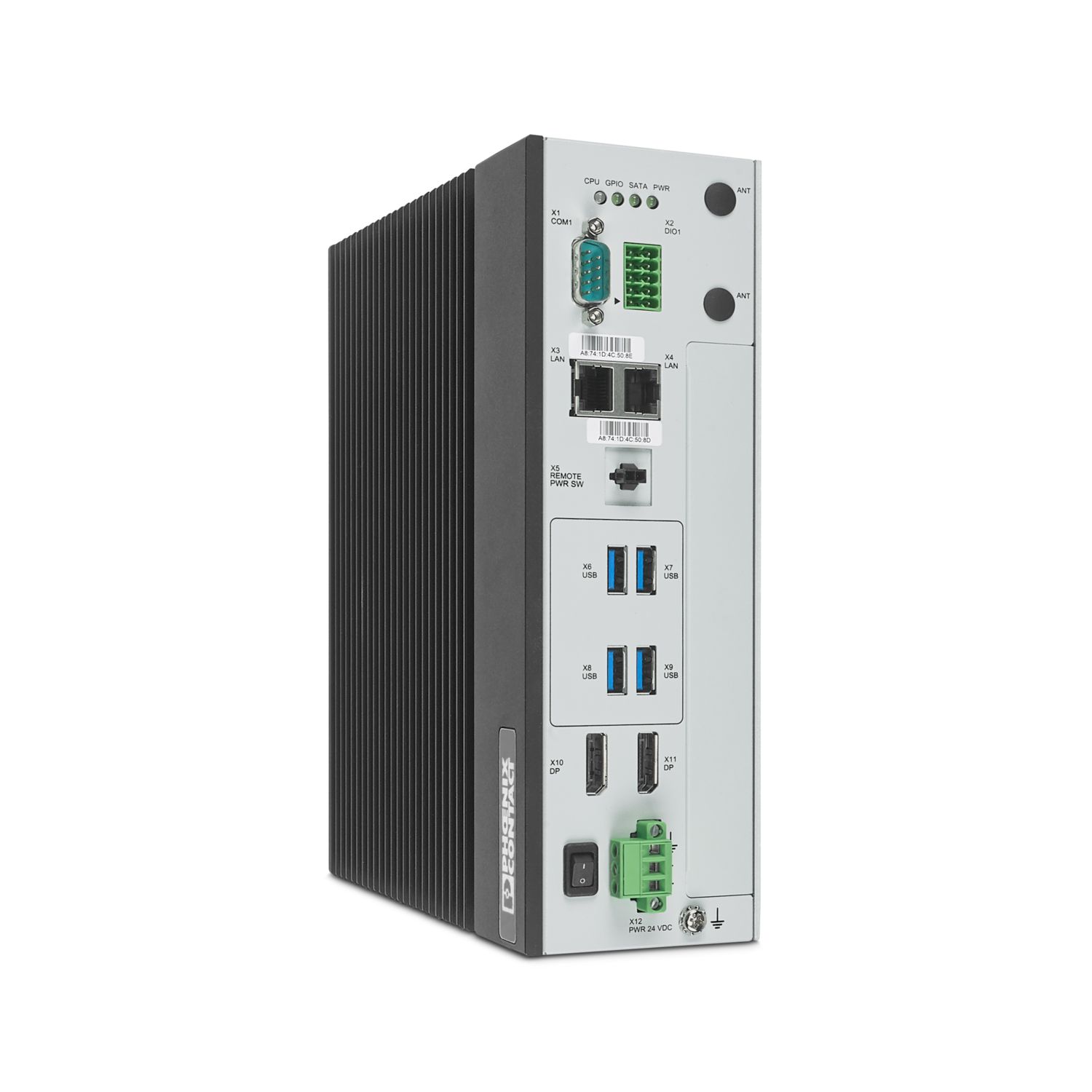

Kapslet industri-PC (BPC) med beskyttelsesgrad IP30 og Intel®-prosessor i 11. generasjon. Systemet kan konfigureres med inntil 64 GB arbeidsminne. Det støtter opp til to M.2 2280 SSD-er med en konfigurasjon på henholdsvis 960 GB. Mangfoldige, konfigurerbare I/O-alternativer, inkludert WLAN og en alternativ innstikksplass for PCIe-utvidelse.
Gratis nedlasting tilgjengelig.
Nedlastinger
Produktdetaljer
| Merknad for bruk | |
| Merknad for bruk | Kun for industriell bruk |
| Vekt | 3,8 kg (uten PCIe-utvidelse) |
| 4,3 kg (med PCIe-utvidelse) | |
| Datamaskinspesifikasjoner | |
| Trusted Platform Module | dTPM 2.0, Infineon® SLB9670 (Krypteringsteknikk ikke kinesisk) |
| Operativsystem | uten operativsystem |
| Windows® 10 IoT Enterprise LTSC 2021 X64 | |
| Windows® 11 IoT Enterprise LTSC 2024 x64 | |
| Arbeidsminne | 4 GB DDR4 SODIMM |
| 8 GB DDR4 SODIMM | |
| 16 GB DDR4 SODIMM | |
| 32 GB DDR4 SODIMM | |
| 64 GB DDR4 SODIMM | |
| Dataminne | uten dataminne |
| 60 GB, M.2-2280 SSD, Key M, SATA 3 | |
| 120 GB, M.2-2280 SSD, Key M, SATA 3 | |
| 240 GB, M.2-2280 SSD, Key M, SATA 3 | |
| 480 GB, M.2 2280 SSD, Key M, SATA 3 | |
| 960 GB, M.2-2280 SSD, Key M, SATA 3 | |
| Kjøling | passiv |
| PCI opsjon 1 | Uten innstikksplass |
| åpen innstikksplass for PCIe | |
| konfigurerbar | |
| 4x Ethernet (10/100/1000 MBit/s), RJ45 | |
| Raidsystem | 0, 1 |
| Display | |
| Displaytype | uten display |
| Brukerprogramvare | uten brukerprogramvare |
| Visu+ | |
| Funksjoner | |
| Antall I/O-punkter | 8 |
| Levetid batteri | 5 år (type) |
| Forsyning | |
| Forsyningsspenning (DC) | 24 V DC ±20 % |
| Forsyningsspenningsområde | 19,2 V DC ... 28,8 V DC |
| Maksimalt strømopptak | Avhengig av konfigurasjonen |
| Typisk strømopptak | Avhengig av konfigurasjonen |
| Sanntidsklokke | |
| Sanntidsur | ja (batteribufret) |
| Digital: | |
| Inngangsspenningsområde | 0 V ... 5 V |
| Inngangsspenningsområde "0"-signal | 0 V ... 0,8 V |
| Inngangsspenningsområde "1"-signal | 2 V ... 5 V |
| Digital: | |
| Antall utganger | 8 |
| Utgangsspenning | 5 V |
| Maksimal utgangsstrøm pr. kanal | 50 mA |
| Maksimal utgangsstrøm pr. modul | 85 mA |
| Utgangsspenningsområde | 0 V ... 5 V |
| Utgangsspenning i utkoblet tilstand | 0,7 V |
| Utgangsstrøm i utkoblet tilstand | 10 mA (M-koblende) |
| Effektforsyning | |
| Tilkoblingstype | Skrutilkobling |
| Ledertverrsnitt entrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt AWG | 24 ... 12 |
| Grensesnitt | 1x COM (RS-232/422/485) |
| 4x USB 3.1 ekstern 1x USB 3.1 intern |
|
| 2x DP++ | |
| Ekstra grensesnitt | 1x 1000 mb/s, 2x COM (RS-232/422/485), 2x USB |
| 2x Ethernet (10/100/1000 MBit/s), RJ45 | |
| 4x D-SUB 9, RS-232/422/485 kan velges | |
| 4x D-SUB 9 potensialfri, RS-232/422/485 kan velges | |
| Trådløs LAN | |
| Nettverk | 2x Ethernet (10/100/1000 Mbit/s), RJ45 |
| LAN chipsett | Intel® I211-AT |
| Intel® I225-LM |
| Utvendig mål | |
| Bredde / Høyde / Dybde | 70 mm / 225 mm / 230 mm (uten PCIe) |
| 109 mm / 225 mm / 230 mm (med PCIe) | |
| Miljøforhold | |
| Beskyttelsesgrad | IP30 |
| Omgivelsestemperatur (drift) | -20 °C ... 50 °C (Luftstrøm <0,5 m/s) |
| -20 °C ... 70 °C (Luftstrøm ≥0,5 m/s) | |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 70 °C |
| Høydenivå | 2000 m (over havet) |
| Tillatt luftfuktighet (drift) | 10 % ... 95 % (ingen dugging) |
| Tillatt luftfuktighet (lagring/transport) | 10 % ... 95 % (ingen dugging) |
| Slag | 15g, 11 ms, i henhold til IEC 60068-2-27 |
| Vibrasjoner (drift) | 1g, til EN 60068-2-6 |
| Monteringstype | Veggmontering |
| Skinnemontering |
| Artikkelnummer | 1376797 |
| Pakkestørrelse | 1 Stk. |
| Minimum bestillingsmengde | 1 Stk. |
| Merknad | Ordrerelatert fremstilling (ingen retur) |
| Rabattgruppe | 31NNDR |
| Produktnøkkel | DRBAAA |
| Vekt pr. stk. (inkl. forpakning) | 100 g |
| Vekt pr. stk. (ekskl. forpakning) | 50 g |
| Tolltariffnummer | 84715000 |
| Opprinnelsesland | Country of origin will be provided upon delivery. |
ECLASS
| ECLASS-13.0 | 19200102 |
| ECLASS-15.0 | 19200102 |
ETIM
| ETIM 9.0 | EC001413 |
UNSPSC
| UNSPSC 21.0 | 43211500 |
| EU RoHS | |
| Oppfyller kravene iht. RoHS-direktivet | Ja |
| unntak så sant de er kjente | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-15
Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
|
| EU REACH SVHC | |
| Henvisning til REACH-kandidatstoff (CAS-nr.) | 1, 2-dimethoxyethane; ethylene glycol dimethyl ether (EGDME) (CAS-nr.: 110-71-4) |
| Lead (CAS-nr.: 7439-92-1) | |
Kompatible produkter
-
VL3 BPC BOOKSHELF MOUNT KIT - Monteringsplate 1449479
-
VL3 BPC W/PCIE BOOKSHELF KIT - Monteringsplate 1449480
-
VL3 BPC W/PCIE DIN-RAIL MOUNT KIT - Montasjesett 1449482
-
VL3 BPC WALL MOUNT KIT - Monteringsvinkel 1449481
-
VL3 BPC DIN-RAIL MOUNT KIT - Montasjesett 1449483
-
VISU+ IPC UPGRADE - Visualiseringsprogram 1310994
-
VL3 BPC/PPC 60 GB M.2 SSD KIT - Minne 1449465
-
VL3 BPC/PPC 120 GB M.2 SSD KIT - Minne 1449466
-
VL3 BPC/PPC 240 GB M.2 SSD KIT - Minne 1449467
-
VL3 BPC/PPC 480 GB M.2 SSD KIT - Minne 1449468
-
VL3 BPC/PPC 960 GB M.2 SSD KIT - Minne 1449469
-
VL3 BPC/PPC RTC BAT KIT - Batteri 1670571
-
WIN10 TO WIN11 2024 UPG-ENTRY - Softwarepakke 1766286
-
WIN10 TO WIN11 2024 UPG-VALUE - Softwarepakke 1766928
-
WIN10 TO WIN11 2024 UPG-HIGH - Softwarepakke 1766289
-
MSTB 2,5/ 3-STF-5,08 - Kretskortplugg 1777992
-
DFMC 1,5/ 5-ST-3,5 - Kretskortplugg 1790137
Dine fordeler
Intel® Core™- eller Celeron®-prosessor av 11. generasjon
To DP++-porter
Støtter TPM 2.0 og Intel® AMT
I/O-utvidelsesalternativer, inkludert PCIe x4
WLAN som alternativ
Støtter to M.2-SSD-er
Flere monteringsalternativer, inkludert monteringsskinne, vegg- og sammenstillingsmontering
