DNV
승인 ID: TAE000037SCSA
승인 ID: 13631| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| 600 V | 54 A | - 6 |
UL 승인됨
승인 ID: E118976| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| 600 V | 69 A | - 6 |
UL 승인됨
승인 ID: E468743| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| 600 V | 69 A |
HC-M-02-AT-F-16
-
접점 삽입 모듈
1417296
접점 삽입 모듈, 핀 수: 2, 전원 접점: 2, 제어 접점: 0, 소켓, 축방향 스크류 연결, 690 V, 70 A, 4 mm2 ... 25 mm2, 애플리케이션: 전원
제품의 세부 정보
| 일반 | HEAVYCON HC-B6 - B48 하우징용, HC-M-MHR... 힌지 고정 프레임 필요, 2.5 mm Allen 키용 축방향 연결 |
| 일반 | 커넥터는 부하/전압이 없는 경우에만 작동 가능합니다. |
| 일반 | 2.5 mm Allen 키를 사용하여 동축 스크류 연결을 설정해야 합니다(연선 전용). |
| 조립 참고 사항 | 올바른 사용을 보장하려면 IP54 보호 수준 이상의 하우징에 설치해야 합니다. |
| 축 방향 연결 기술에 대한 참고 사항: 연선 전용입니다. 지정된 케이블 사이즈는 사용된 케이블의 기하학적 케이블 사이즈를 나타냅니다. 사용하려는 케이블의 기하학적 케이블 사이즈가 정격 케이블 사이즈를 크게 벗어나는지 사전에 검사해야 합니다. 축방향 연결 기술의 연결 공간은 VDE 0295 Class 5를 준수하는 연선 케이블용으로 설계되었습니다. 사용하기 전에 반드시 전선 상부 구조(예: Class 6 케이블) 이탈 여부를 검사해야 합니다. 조립 지침 조립하기 전에 테이퍼 스크류가 완전히 풀어졌는지 확인합니다(챔버 열림). 케이블을 꼬지 마십시오. 절연 부분이 접점에 닿을 때까지 전선을 접점 챔버의 끝까지 밀어야 합니다. 전선의 위치를 유지한 상태에서 Allen 키를 사용해 조입니다. 다시 연결하기 전에 사용된 전선의 끝을 절단해야 합니다. 단자 스크류는 litz 전선이 파손되지 않도록 방지하기 위해 한 번만 다시 조일 수 있습니다. 접점의 손상을 방지하기 위해 전선/케이블은 연결 지점으로부터 적절히 떨어진 위치에서 기계적으로 고정해야 합니다(예, 플레이트 컷아웃 사용). 올바른 실행에 대한 참고 사항은 DIN VDE 0100-520:2003-06을 참조하십시오. 사용하지 않는 연결은 최대 토크로 조여야 합니다. |
|
| 육각형 소켓 | SW2,5 |
| 제품 타입 | 모듈형 접점 삽입 |
| 시리즈 | HC-M-02 |
| 애플리케이션 | 전원 |
| 핀 수 | 2 |
| 연결 프로파일 | 2 |

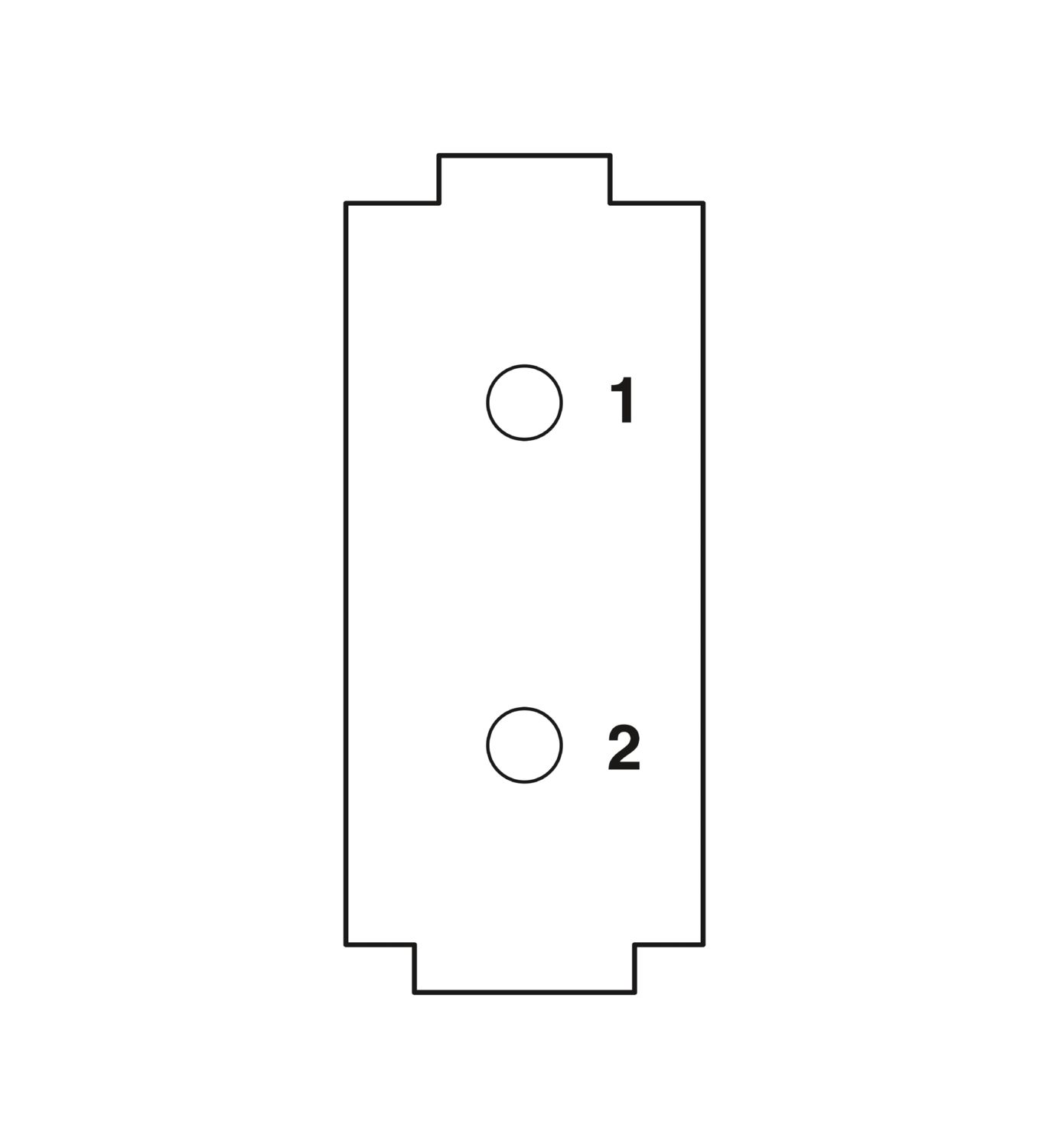

| 접점 번호 지정 | 1 - 2 |
| 모듈 슬롯 수 | 1 |
| 전원 접점 수 | 2 |
| 제어 접점 수 | 0 |
| 절연 특성 | |
| 과전압 카테고리 | III |
| 오염등급 | 3 |
| 연결 기술 | |
| 연결 기술 | 축방향 스크류 연결 |
| 표준에 따른 연결 | IEC / EN |
| 전선 연결 | |
| 케이블 사이즈 | 4 mm² ... 25 mm² (케이블 사이즈 사양은 사용된 케이블의 기하학적 케이블 사이즈를 나타냅니다.) |
| 케이블 사이즈 AWG | 16 ... 4 |
| 조임 토크 | 2 Nm (4 ... 6 mm²) |
| 3 Nm (10 mm² ... 25 mm²) | |
| 개별 전선의 피복 제거 길이 | 11 mm (최대 7 mm의 외부 전선 직경) |
| 15 mm (최대 10.5 mm의 외부 전선 직경) | |
| 치수 도면 |
|
| 폭 | 34.2 mm |
| 높이 | 46.5 mm |
| 길이 | 14.6 mm |
| 기계적 특성 | |
| 최소 하우징 높이 | 72 mm |
| 접점 직경 | 6 mm |
| 정격 전압(III/2) 접점 | 1000 V |
| 정격전압(III/3) | 690 V |
| 정격 서지 전압(III/2) | 8 kV |
| 정격 서지 전압(III/3) | 6 kV |
| 정격서지전압 | 6 kV |
| 정격전류 | 70 A |
| SCCR | 5 kA (UL 2237) |
| 기계적 데이터 | |
| 삽입/제거 싸이클 | ≥ 500 |
| UL 94에 따른 난연성등급 | V0 |
| 접점 소재 | 구리 합금 |
| 접점 표면 소재 | Ag |
| 접점 캐리어 소재 | PC |
| 표준/규정 | PC |
| 주변 조건 | |
| 주변 온도(작동) | -40 °C ... 125 °C |
| 테스트 | |
| 표준/규정 | PC: 철도 차량의 화재 방지 - 요구 사항 세트 R22, R23 및 R24 DIN EN 45545-2에 따름 (위험 레벨 HL1 - HL3) |
