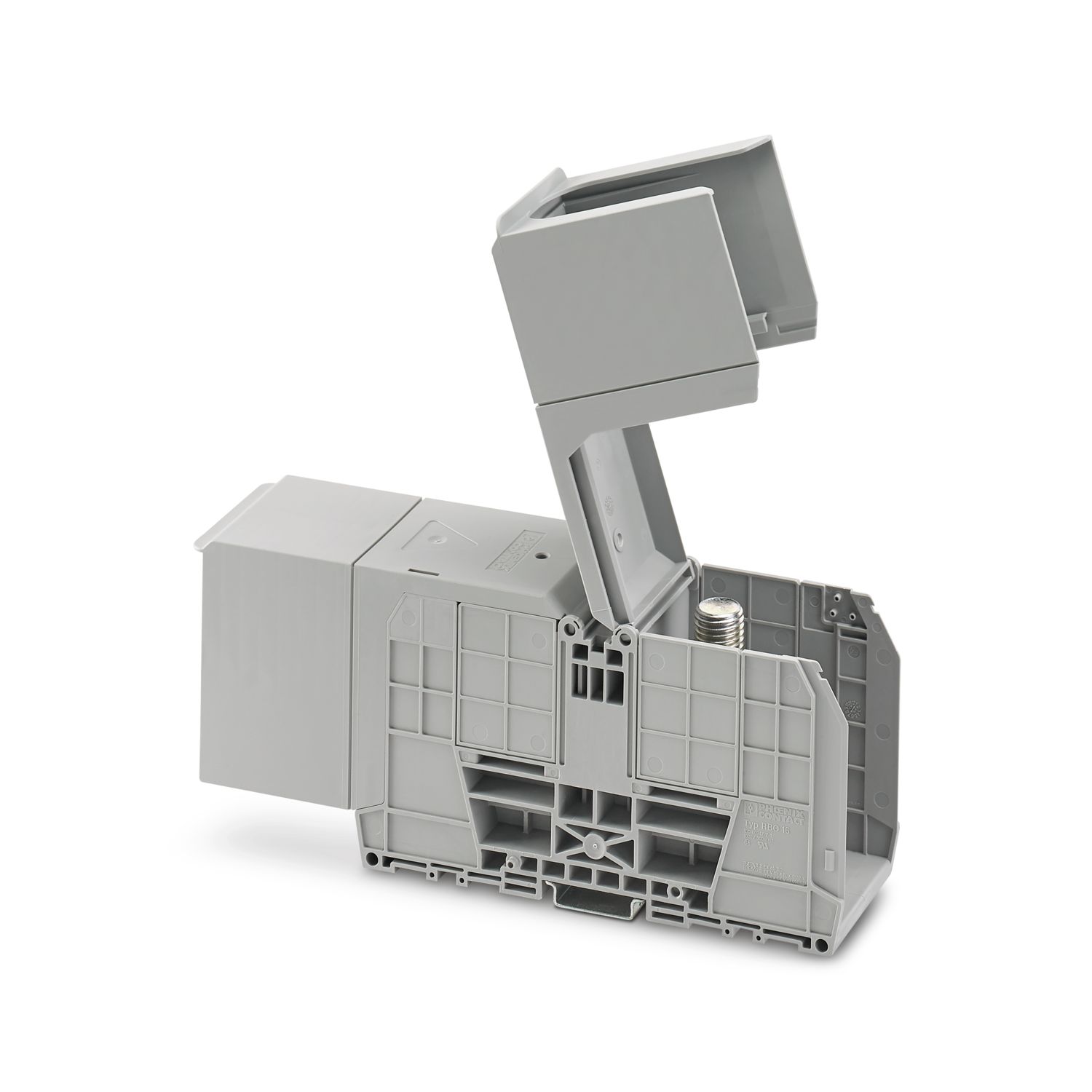

RBO 16-HC - 볼트 연결 단자대

3247989

볼트 연결 단자대, 정격 전압: 1000 V, 정격 전류: 520 A, 연결 수: 2, 핀 수: 1, 연결 방법: 볼트 연결, 정격 케이블 사이즈: 300 mm², 마운팅 타입: NS 35/7,5, NS 35/15, 다이렉트 스크류 연결, 색상: 회색

제품의 세부 정보

일반
참고	정격 절연 전압은 DIN 46235:1983-07에 따라 압축 연결을 위한 케이블 러그에 적용되고 DIN 46234:1980-03에 따라 경로 확장을 사용해 절연되지 않은 케이블 러그에 적용됩니다。

제품 타입	볼트 연결 단자대
제품군	RBO
적용 영역	철도 산업
	기계 공학
	플랜트 엔지니어링
핀 수	1
간격	54.8 mm
연결 수	2
행 수	1
전위	1
절연 특성
과전압 카테고리	III
오염등급	3

정격 서지 전압	8 kV
정격 상태에서 최대 전력 손실	16.22 W

레벨당 연결 수	2
정격 전선	300 mm²
스트리핑 길이	스트리핑 길이는 케이블 러그 제조업체에서 제공한 사양에 따라 다릅니다.
표준에 따른 연결	IEC 60947-7-1
정격 전류	520 A
최대 부하 전류	520 A (300 mm²의 케이블 사이즈)
정격 전압	1000 V
정격 전선	300 mm²
케이블 러그 연결 DIN 46234:1980-03
표준에 따른 연결	DIN 46234:1980-03
케이블 사이즈	25 mm² ... 300 mm²
케이블 사이즈 범위 AWG	4 ... 600 kcmil (IEC에 따라 변경됨)
홀 직경	17 mm
폭	38 mm
볼트 치수	16 mm
스크류 스레드	M16
조임 토크	25 ... 35 Nm
표준에 따른 연결	DIN 46235:1983-07
케이블 사이즈	25 mm² ... 300 mm²
케이블 사이즈 범위 AWG	4 ... 600 kcmil (IEC에 따라 변경됨)
홀 직경	17 mm
폭	48 mm
볼트 치수	16 mm
스크류 스레드	M16
조임 토크	25 ... 35 Nm

정격 데이터(ATEX/IECEx)
마킹	 II 2 GD Ex eb IIC Gb
작동 온도 범위	-60 °C ... 110 °C
Ex 인증 액세서리	0800886 E/NS 35 N
브리지 목록	/ RBO 16-VS 2 / 3244685
	/ RBO 16-VS 3 / 3244698
브리지 데이터	520 A (300 mm²)
Ex 온도 증가	40 K (520 A / 300 mm²)
브리지를 사용한 브리징	1100 V
정격 절연 전압	1000 V
출력	(영구)
Ex 레벨 일반
정격 전압	1100 V
정격 전류	520 A
최대 부하 전류	520 A
볼륨 저항	0.02 mΩ
Ex 연결 데이터 일반
토크 범위	25 Nm ... 35 Nm
정격 전선	300 mm²
정격 케이블 사이즈 AWG	600 kcmil
연결 용량 단선	25 mm² ... 300 mm²
연결 용량 AWG	4 ... 600 kcmil
연결 용량 연선	25 mm² ... 300 mm²
연결 용량 AWG	4 ... 600 kcmil
동일 케이블 사이즈의 전선 2개, 단선	25 mm² ... 300 mm²
동일한 케이블 사이즈의 전선 2개, AWG 단선	4 ... 600 kcmil
동일 케이블 사이즈의 전선 2개, 연선	25 mm² ... 300 mm²
동일한 케이블 사이즈의 전선 2개, AWG 연선	4 ... 600 kcmil

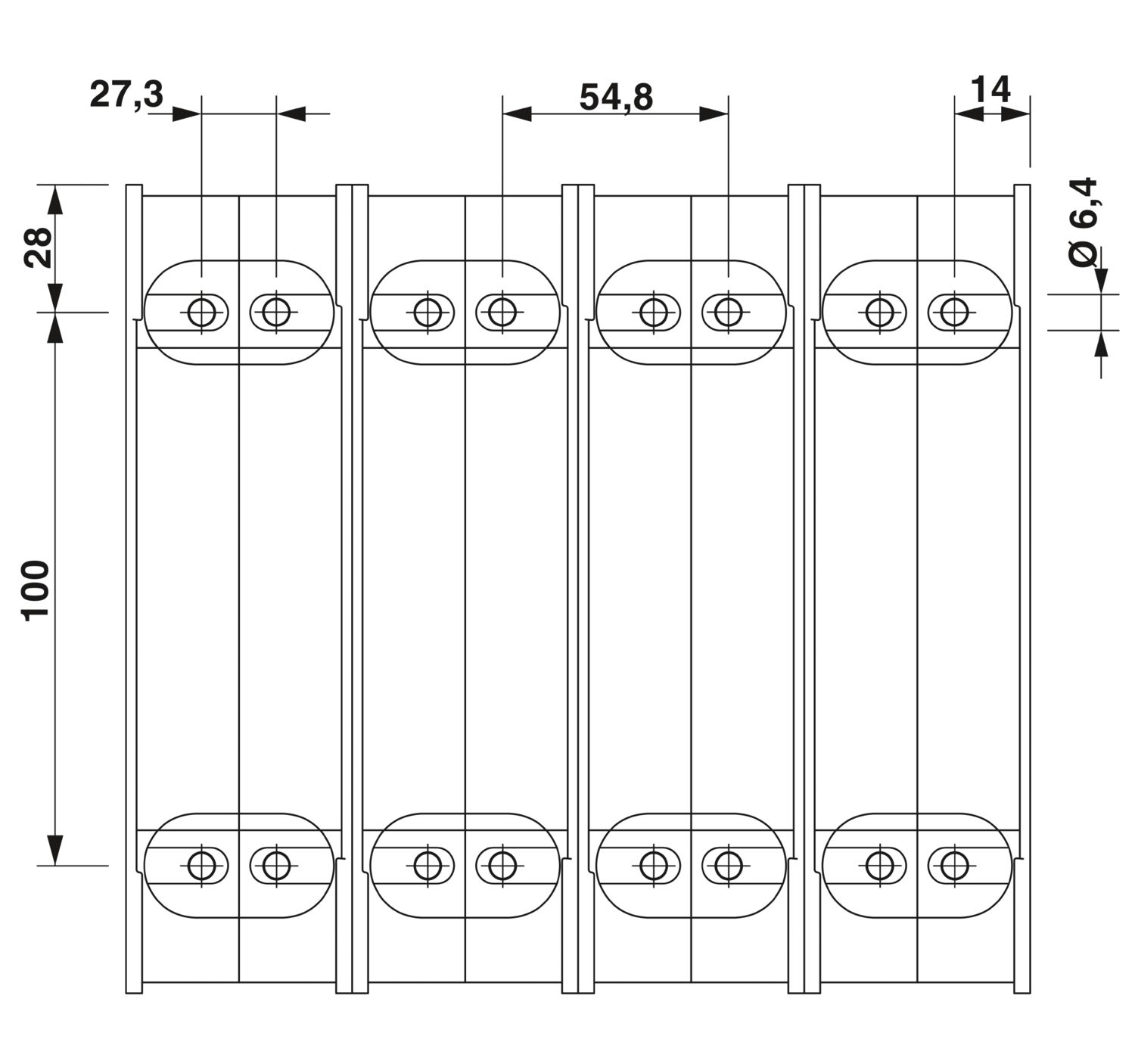

치수 도면
폭	54.8 mm
높이	283.5 mm
NS 35/7,5의 깊이	91.8 mm
NS 35/15의 깊이	99.3 mm
볼트 길이	45 mm
홀 직경	6.4 mm
간격	54.8 mm

색상	회색 (RAL 7042)
UL 94에 따른 난연성등급	V0
플라스틱 소재	I
절연 소재	PA
저온 정적 절연 소재 적용	-60 °C
상대 절연 소재 온도 인덱스(Elec., UL 746 B)	130 °C
철도 차량 화재 방지(DIN EN 45545-2) R22	HL 1 - HL 3
철도 차량 화재 방지(DIN EN 45545-2) R23	HL 1 - HL 3
철도 차량 화재 방지(DIN EN 45545-2) R24	HL 1 - HL 3
철도 차량 화재 방지(DIN EN 45545-2) R26	HL 1 - HL 3
표면 가연성 NFPA 130(ASTM E 162)	통과
특정 광학 연기 밀도 NFPA 130(ASTM E 662)	통과
연기 가스 독성 NFPA 130(SMP 800C)	통과

서지 전압 테스트
테스트 전압 설정점	9.8 kV
결과	테스트 통과
온도 상승 테스트
필수 온도 상승 테스트	온도 증가 ≤ 45 K
결과	테스트 통과
단기 내력 전류 300 mm²	36 kA
결과	테스트 통과
전원 주파수 내전압
테스트 전압 설정점	2.2 kV
결과	테스트 통과

기계적 데이터
개방형 측면 패널	아니오

기계적 강도
결과	테스트 통과
캐리어에 부착
DIN 레일/Befestigungsauflage	NS 35
테스트 강도 설정점	20 N
결과	테스트 통과

니들 내염성 테스트
노출 시간	30 s
결과	테스트 통과
진동/광대역 노이즈
사양	DIN EN 50155 (VDE 0115-200):2008-03
스펙트럼	긴 수명 테스트 카테고리 1, 클래스 B, 바디 마운팅
주파수	f₁ = 5 Hz - f₂ = 150 Hz
ASD 레벨	1.857 (m/s²)²/Hz
가속화	0.8g
축당 테스트 기간	5 h
테스트 방향	X-, Y- 및 Z-축
결과	테스트 통과
충격
사양	DIN EN 50155 (VDE 0115-200):2008-03
펄스 모양	하프-사인
가속화	5g
충격 기간	30 ms
방향당 충격 횟수	3
테스트 방향	X-, Y- 및 Z-축(포지티브 및 네거티브)
결과	테스트 통과
주변 조건
주변 온도(작동)	-60 °C ... 110 °C (작동 온도 범위(자체 가열 포함), 최대 단기 작동 온도는 RTI Elec 참조.)
주변 온도(보관/운송)	-25 °C ... 60 °C (24시간을 초과하지 않는 짧은 시간 동안 -60 °C - +70 °C)
주변 온도 (조립)	-5 °C ... 70 °C
주변 온도(작동)	-5 °C ... 70 °C
허용 습도(작동)	20 % ... 90 %
허용 습도(보관/운송)	30 % ... 70 %

표준에 따른 연결	IEC 60947-7-1

마운트 타입	NS 35/7,5
	NS 35/15
	다이렉트 스크류 연결

상용 데이터

항목 번호	3247989
패키지 단위	5 pc
최소 주문 수량	5 pc
제품 키	BE4412
카탈로그 페이지	393페이지(C-1-2019)
GTIN	4046356725163
개당 중량(패키지 포함)	658 g
개당 중량(패키지 제외)	637.06 g
관세 번호	85369010
원산지	IN

분류

승인

Approval Specification Data
	정격 전압 U_N	정격 전류 I_N	케이블 사이즈 AWG	케이블 사이즈 mm²
사용 그룹 C
	1000 V	540 A	4 - 1000

Approval Specification Data
	정격 전압 U_N	정격 전류 I_N	케이블 사이즈 AWG
사용 그룹 B
	600 V	540 A	4 - 1000
사용 그룹 C
	600 V	540 A	4 - 1000
사용 그룹 E
	1000 V	540 A	4 - 1000

Approval Specification Data
	정격 전압 U_N	정격 전류 I_N	케이블 사이즈 AWG	케이블 사이즈 mm²
	1100 V	520 A		25 - 300

Approval Specification Data
	정격 전압 U_N	정격 전류 I_N	케이블 사이즈 AWG	케이블 사이즈 mm²
	1100 V	520 A		25 - 300

Environmental product compliance

호환 가능한 제품

액세서리

이점

철도 애플리케이션용으로 테스트됨

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예 (면제되지 않음)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 제한값을 초과하는 유해 물질 없음
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	0.1wt%를 초과한 물질 없음

공급, 충전 및 보호

마킹, 조립 및 설치

스위칭, 측정 및 모니터링

연결

자동화

RBO 16-HC - 볼트 연결 단자대

3247989

제품의 세부 정보

ECLASS

ETIM

UNSPSC

CSA

UL 승인됨

EAC

DNV

EAC Ex

IECEx

ATEX

CCC

UKCA-EX

호환 가능한 제품

이점

공급, 충전 및 보호

마킹, 조립 및 설치

스위칭, 측정 및 모니터링

연결

자동화

RBO 16-HC - 볼트 연결 단자대 3247989

제품의 세부 정보

ECLASS

ETIM

UNSPSC

호환 가능한 제품

RBO 16-VS 3 - 연결 레일 3244698

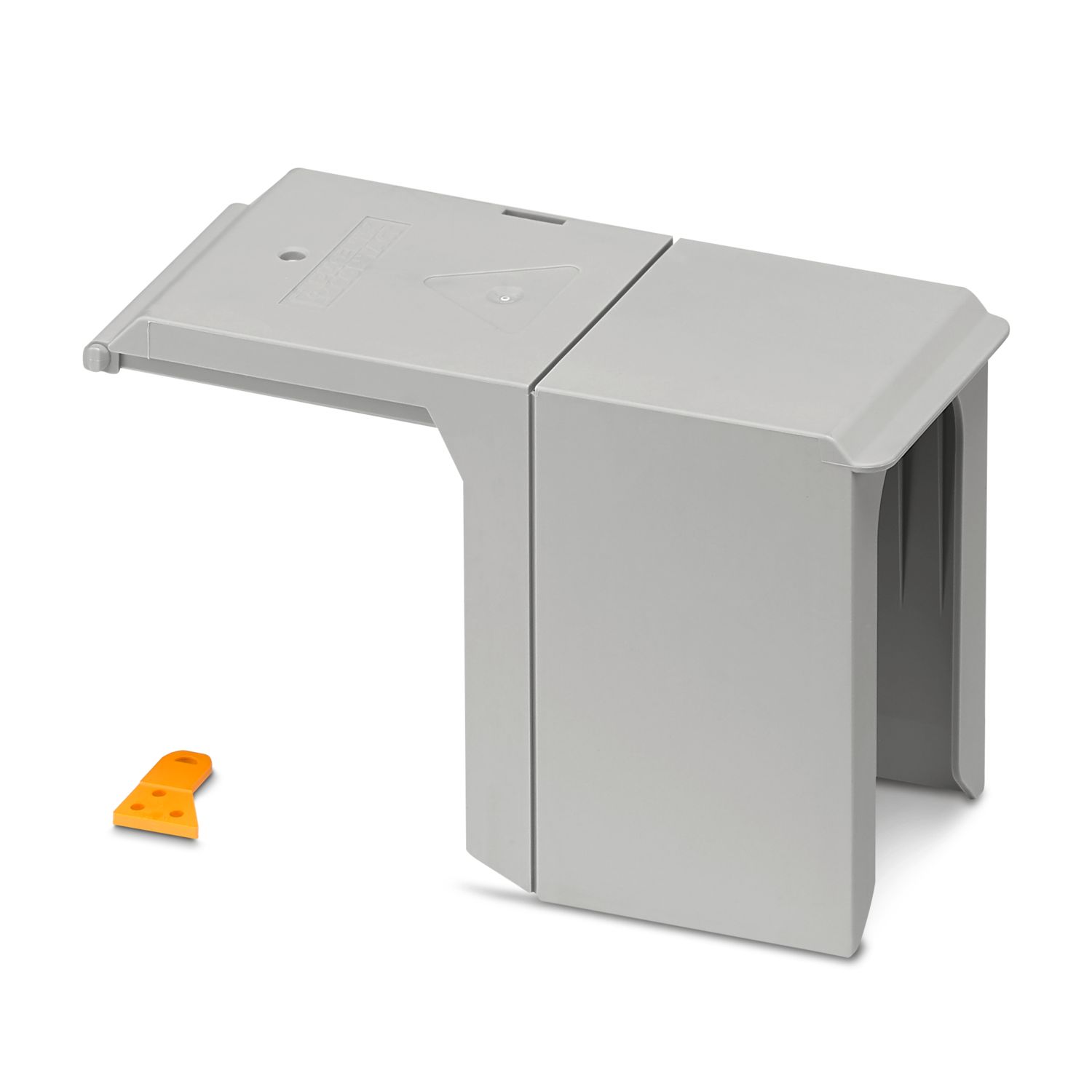

HC-RBO 16 - 커버 후드 3247996
