VS-IP67/B-IP20-94F-LI/5,0
-
ネットワークケーブル
1415526

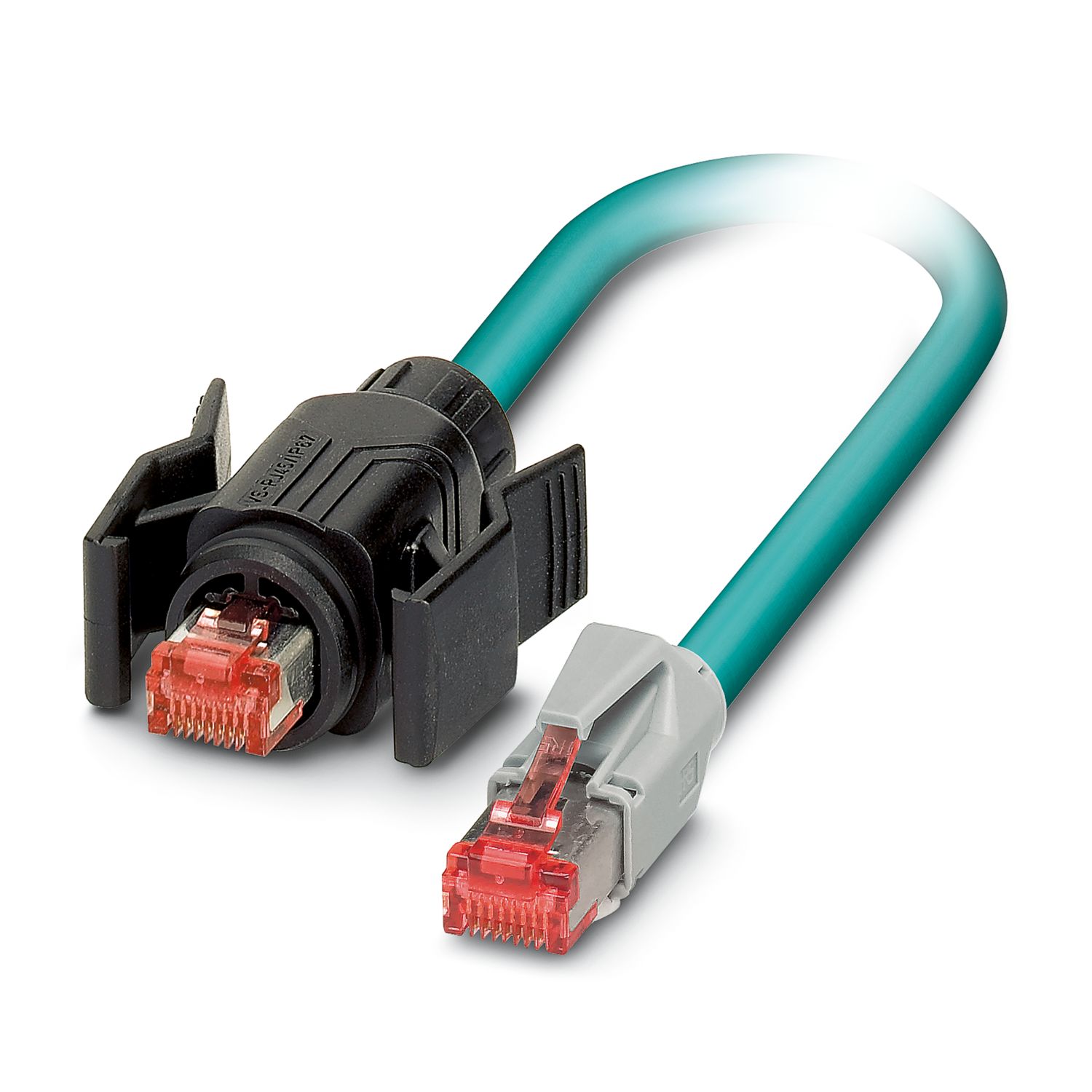

アッセンブリEthernetケーブル、CAT6、シールド対応、4ペア、AWG 26撚線（7線）、RAL 5021（水色）、RJ45プラグ/IP67、黒＋RJ45プラグ/IP20、ストレート、長さ：5 m
製品の詳細
| 製品ライン | 通信用ケーブルはプリアッセンブリ |
| 製品シリーズ | RJ45 INDUSTRIAL IE8 CAT6A |
| センサの種類 | Ethernet |
| 極数 | 8 |
| シールド用 | あり |
| 伝送特性（カテゴリ） | CAT6 |
| 伝送速度 | 1 GBit/s |
| 伝送インピーダンス | 100 Ω |
| 外部シース素材 | PUR |
| 導体材質 | ベア銅線 |
| 接続1 | |
| 寸法図 |
コネクタピン割当てプラグRJ45
|
| 型式 | RJ45 プラグ、 ストレート、 8-極、 ラッチ固定式 |
| 極数 | 8 |
| 信号の種類/カテゴリ | Ethernet CAT6 (IEC 11801:2002)、 1 Gbps |
| 挿抜回数 | ≥ 750 |
| 挿入力 | 30 N (信号用コンタクトあたり) |
| 引抜き力 | 50 N (信号用コンタクトあたり) |
| 汚染度 | 2 |
| 部材 お問い合わせ先 | CuSn |
| 部材 コンタクト表面 | Ni/Au |
| 部材 コンタクトキャリア | PC |
| 色 (ハウジング) | 黒 |
| UL94難燃性クラス | V2 |
| 保護等級 | IP67 |
| IP65 | |
| 使用周囲温度 | -40 °C ... 60 °C |
| 接続 2 | |
| 寸法図 |
コネクタピン割当てプラグRJ45
|
| 型式 | RJ45 プラグ、 ストレート、 8-極 |
| 極数 | 8 |
| 信号の種類/カテゴリ | Ethernet CAT5 (IEC 11801:2002)、 1 Gbps |
| 挿抜回数 | ≥ 750 |
| 挿入力 | 30 N (信号用コンタクトあたり) |
| 引抜き力 | 50 N (信号用コンタクトあたり) |
| 汚染度 | 2 |
| 部材 お問い合わせ先 | CuSn |
| 部材 コンタクト表面 | Ni/Au |
| 部材 コンタクトキャリア | PC |
| 部材 ハウジング | PA |
| 色 (ハウジング) | 灰 |
| UL94難燃性クラス | V2 |
| 保護等級 | IP20 |
| 使用周囲温度 | -40 °C ... 60 °C |
| 導体の長さ | 5.00 m |
| Ethernet 10ギガビット [94F] | |
| 寸法図 |
|
| シールド用 | あり |
| UL AWLスタイル | 21238 (80 °C / 600 V) |
| ケーブルタイプ | Ethernet 10ギガビット |
| ケーブル種類（略記） | 94F |
| 信号の種類／カテゴリ | Ethernet CAT6A (IEC 11801)、 10 Gbps |
| ケーブル構造 | 4x2xAWG26/7; S/FTP |
| ケーブル外径 | 6.40 mm ±0.2 mm |
| 外部シース素材 | PUR |
| 外部シース、色 | 水色RAL 5021 |
| 導体材質 | ベア銅線 |
| AWG信号ライン | 26 |
| 電線断面積 | 4x 2x 0.14 mm² |
| 芯線絶縁材質 | 発泡PE |
| ワイヤ径、絶縁部を含む | 1 mm ±0.05 mm |
| 単線、色 | 白/青-青、白/オレンジ-オレンジ、白/緑-緑、白/茶-茶 |
| ツイストペア | 2コアをペアに |
| 全ツイスト | 4ペア芯線 |
| シールド | スズメッキ銅線の編組シールド |
| 光シールドカバー | 70 % |
| 定格電圧、ケーブル | ≤ 100 V |
| テスト電圧、コア/コア | 2000 V (50 Hz、1 分) |
| テスト電圧、コア/シールド | 2000.00 V (50 Hz、1 分) |
| ケーブル絶縁抵抗 | ≥ 500 MΩ*km |
| 伝送インピーダンス | 100 Ω ±5 Ω (100 MHz時) |
| ループ抵抗 | ≤ 290.00 Ω/km |
| 最小曲げ範囲、固定取付け | 4 x D |
| 最小曲げ半径、可動取付け | 8 x D |
| ハロゲンフリー | IEC 60754-1準拠 |
| 耐油性 | DIN EN 60811-404に準拠 |
| 難燃性 | IEC 60332-1-2準拠 |
| UN ECE-R 118.03に準拠 | |
| CSA C 22.2 No. 210-FT1に準拠 | |
| 使用周囲温度 | -20 °C ... 80 °C (ケーブル、可動設置) |
| -40 °C ... 80 °C (ケーブル、固定設置) | |
| 周囲条件 | |
| 使用周囲温度 | -25 °C ... 60 °C (ケーブル、固定設置) |
| -10 °C ... 50 °C (ケーブル、可動設置) | |
