VS-IP20-IP20-94C-LI/2,0
-
ネットワークケーブル
1412859

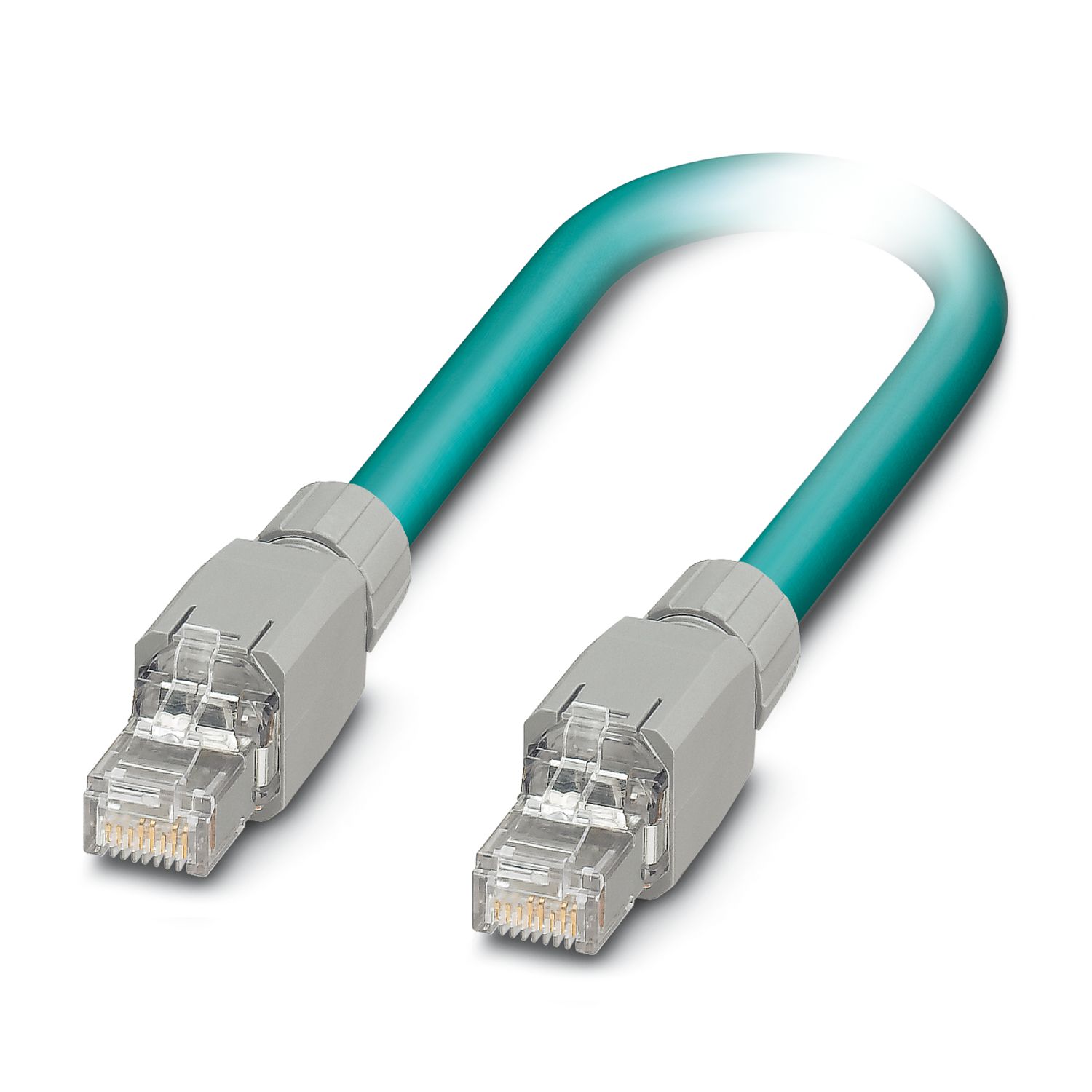

アセンブリEthernetケーブル、シールド対応、4ペア、フレキシブルケーブル管対応AWG 26（19線）、RAL 5021（マリンブルー）、RJ45コネクタ/IP20＋RJ45コネクタ/IP20、ストレート、長さ：2 m
製品の詳細
| 製品ライン | 通信用ケーブルはプリアッセンブリ |
| 製品シリーズ | RJ45 INDUSTRIAL IE8 CAT5 |
| センサの種類 | Ethernet |
| 極数 | 8 |
| シールド用 | あり |
| 伝送速度 | 1 GBit/s |
| 伝送インピーダンス | 100 Ω |
| 外部シース素材 | PUR |
| 導体材質 | ベア銅線 |
| 接続1 | |
| 寸法図 |
コネクタピンアサイン
|
| 型式 | RJ45 プラグ、 ストレート、 8-極 |
| 極数 | 8 |
| 信号の種類/カテゴリ | Ethernet CAT5 (IEC 11801:2002)、 1 Gbps |
| 挿抜回数 | ≥ 1000 |
| 挿入力 | < 20 N (信号用コンタクトあたり) |
| 引抜き力 | < 20 N (信号用コンタクトあたり) |
| 絶縁抵抗 | > 500 MΩ |
| サージ電圧カテゴリ | I |
| 汚染度 | 2 |
| 部材 お問い合わせ先 | CuSn |
| 部材 コンタクト表面 | Ni/Au |
| 部材 コンタクトキャリア | PC |
| 色 (ハウジング) | 灰 |
| UL94難燃性クラス | V0 |
| 保護等級 | IP20 |
| 使用周囲温度 | -20 °C ... 70 °C |
| 接続 2 | |
| 寸法図 |
コネクタピンアサイン
|
| 型式 | RJ45 プラグ、 ストレート、 8-極 |
| 極数 | 8 |
| 信号の種類/カテゴリ | Ethernet CAT5 (IEC 11801:2002)、 1 Gbps |
| 挿抜回数 | ≥ 1000 |
| 挿入力 | < 20 N (信号用コンタクトあたり) |
| 引抜き力 | < 20 N (信号用コンタクトあたり) |
| 絶縁抵抗 | > 500 MΩ |
| サージ電圧カテゴリ | I |
| 汚染度 | 2 |
| 部材 お問い合わせ先 | CuSn |
| 部材 コンタクト表面 | Ni/Au |
| 部材 コンタクトキャリア | PC |
| 色 (ハウジング) | 灰 |
| UL94難燃性クラス | V0 |
| 保護等級 | IP20 |
| 使用周囲温度 | -20 °C ... 70 °C |
| 導体の長さ | 2.00 m |
| イーサネットドラッグチェーンCAT5、4ペア [94C] | |
| 寸法図 |
|
| シールド用 | あり |
| UL AWLスタイル | 20963 (80°C/30 V) |
| ケーブル重量 | 57 kg/km |
| ケーブルタイプ | イーサネットドラッグチェーンCAT5、4ペア |
| 略号 | 9YC(ST)11Y |
| ケーブル種類（略記） | 94C |
| 信号の種類／カテゴリ | Ethernet CAT5 (IEC 11801)、 1 Gbps |
| ケーブル構造 | 4x2xAWG26/19、S-UTP |
| ケーブル外径 | 6.90 mm +0.1 mm ... 0.2 mm |
| 外部シース素材 | PUR |
| 外部シース、色 | 水色RAL 5021 |
| 厚さ、外部シース | 0.85 mm |
| 導体材質 | ベア銅線 |
| 導体構造、信号線 | 19x 0.10 mm |
| AWG信号ライン | 26 |
| 電線断面積 | 4x 2x 0.14 mm² |
| 芯線絶縁材質 | PP |
| ワイヤ径、絶縁部を含む | 1 mm |
| 単線、色 | 白/青-青、白/オレンジ-オレンジ、白/緑-緑、白/茶-茶 |
| ツイストペア | 2コアをペアに |
| 全ツイスト | 4ペア、フィラー4個を芯線に接続 |
| シールド | スズメッキ銅線の編組シールド |
| 光シールドカバー | 90 % |
| 定格電圧、ケーブル | ≤ 100 V |
| テスト電圧、コア/コア | 700 V (50 Hz、1 分) |
| テスト電圧、コア/シールド | 700.00 V (50 Hz、1 分) |
| ケーブル絶縁抵抗 | ≥ 500 MΩ*km |
| 結合抵抗 | ≤ 100.00 mΩ/m (10 MHz時) |
| 伝送インピーダンス | 100 Ω ±5 Ω (100 MHz時) |
| ループ抵抗 | ≤ 290.00 Ω/km |
| ケーブル容量 | およそ 50 nF/km (1 kHz時) |
| 信号実行時 | 5.3 ns/m |
| 導体張力 | ≤ 100 N |
| 最小曲げ範囲、固定取付け | 4 x D |
| 最小曲げ半径、可動取付け | 8 x D |
| 曲げ回数 | 5000000 |
| 最小曲げ半径、ドラッグチェーン用 | 7,5 x D |
| 移動速度 | 3 m/s |
| 加速度 | 5 m/s² |
| 終端付近でのクロストーク減衰（NEXT） | 65.3 dB (1 MHz時) |
| 56.3 dB (4 MHz時) | |
| 50.3 dB (10 MHz時) | |
| 47.2 dB (16 MHz時) | |
| 45.8 dB (20 MHz時) | |
| 42.9 dB (31.25 MHz時) | |
| 38.4 dB (62.5 MHz時) | |
| 35.3 dB (100 MHz時) | |
| 電力和近端漏話減衰（PSNEXT） | 62.3 dB (1 MHz時) |
| 53.3 dB (4 MHz時) | |
| 47.3 dB (10 MHz時) | |
| 44.2 dB (16 MHz時) | |
| 42.8 dB (20 MHz時) | |
| 39.9 dB (31.25 MHz時) | |
| 35.4 dB (62.5 MHz時) | |
| 32.3 dB (100 MHz時) | |
| 反射減衰量（RL） | 23 dB (4 MHz時) |
| 24.1 dB (8 MHz時) | |
| 25 dB (10 MHz時) | |
| 25 dB (16 MHz時) | |
| 25 dB (20 MHz時) | |
| 23.6 dB (31.25 MHz時) | |
| 21.5 dB (62.5 MHz時) | |
| 20.1 dB (100 MHz時) | |
| ハロゲンフリー | IEC 60754-1準拠 |
| 耐油性 | EN 60811-2-1に基づく |
| 難燃性 | IEC 60332-1-2準拠 |
| 使用周囲温度 | -20 °C ... 80 °C (ケーブル、可動設置) |
| -40 °C ... 80 °C (ケーブル、固定設置) | |
