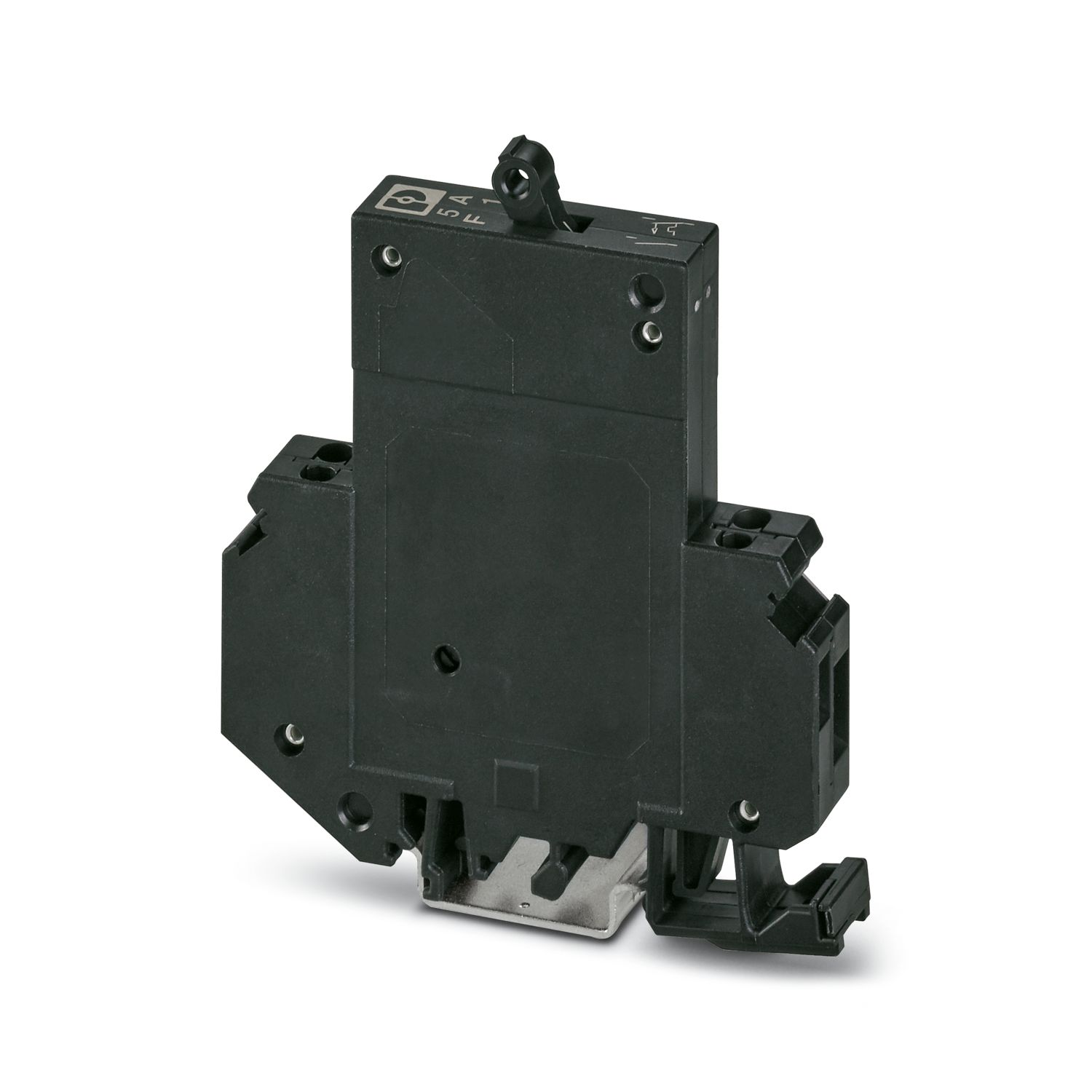

TMC 1 F1 100 5,0A
-
熱磁気式機器用ミニチュアサーキットブレーカ
0914138
熱磁気式機器用ミニチュアサーキットブレーカ、 1-極、 接続方式: ネジ接続、 定格電流: 5 A、 トリガ特性: F1（高速遮断）、 ヒューズタイプ: 自動装置、 取付けタイプ: DINレール：35 mm、 定格電流: 5 A
製品の詳細
| 製品ライン | 熱磁気機器用ミニチュアサーキットブレーカ |
| 製品シリーズ | TMC |
| タイプ | レール取付け型モジュール、一体型 |
| 極数 | 1 |
| 接続数 | 4 |
| 行の数 | 2 |
| チャネル数 | 1 |
| 絶縁特性 | |
| 過電圧カテゴリ | II |
| 汚染度 | 2 |
| ヒューズタイプ | 自動装置 |
| 概要 | |
| 定格電圧 | 65 V DC |
| 定格電流IN | 5 A |
| 定格サージ電圧 | 2.5 kV |
| 絶縁抵抗Riso | > 100 MΩ (DC 500 V) |
| 補助回路 | 240 V AC / 1 A (低インダクタンス) |
| 65 V AC / 1 A (低インダクタンス) | |
| 引き外し方式 | TM（熱磁気） |
| 装置抵抗 | 0.092 Ω |
| 定格短絡スイッチング容量Icn | 2500 A (32 V DC) |
| 短絡スイッチング容量 | 2000 A (UL 1077：DC 65 V) |
| 耐電圧 | 3000 V AC (操作領域) |
| 3000 V AC (主回路から補助回路) | |
| サイクル、最大値 | 10000 (Inｘ1時、誘導性あり) |
| ヒューズ | F1（高速遮断） |
| 接点の種類 | 1 a接点 |
| インジケータ/リモート表示 | |
| 連続名 | 補助コンタクト |
| 定各電圧 | 250 V AC |
| 65 V DC | |
| 動作電流 | 5 A AC (低インダクタンス) |
| 主コンタクト | |
| ネジ山 | M3 |
| 締付けトルク | 0.6 ... 0.8 Nm |
| 剥き線長さ | 12 mm |
| 内部シリンダゲージ | A3 |
| 接続電線サイズ、単線 | 0.2 mm² ... 6 mm² |
| 断面積AWG | 24 ... 10 (IECに準拠して変換済み) |
| 撚線の接続電線サイズ | 0.2 mm² ... 4 mm² |
| 撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール） | 0.25 mm² ... 4 mm² |
| 撚線接続サイズ（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 2.5 mm² |
| 同じ接続サイズの電線2本、単線 | 0.2 mm² ... 0.75 mm² |
| 同じ接続サイズの2本線/撚線 | 0.2 mm² ... 0.75 mm² |
| 同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1 mm² |
| 同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 0.5 mm² ... 2.5 mm² |
| 定格電流 | 5 A |
| 補助コンタクト | |
| ネジ山 | M3 |
| 締付けトルク | 0.6 ... 0.8 Nm |
| 剥き線長さ | 12 mm |
| 内部シリンダゲージ | A1 |
| 接続電線サイズ、単線 | 0.2 mm² ... 2.5 mm² |
| 断面積AWG | 24 ... 14 (IECに準拠して変換済み) |
| 撚線の接続電線サイズ | 0.2 mm² ... 1.5 mm² |
| 撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール） | 0.25 mm² ... 2.5 mm² |
| 撚線接続サイズ（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 1.5 mm² |
| 同じ接続サイズの電線2本、単線 | 0.2 m² ... 0.75 m² |
| 同じ接続サイズの2本線/撚線 | 0.2 m² ... 0.75 mm² |
| 同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 0.5 mm² |
| 同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 0.5 mm² ... 0.75 mm² |
| 主コンタクト | |
| 接続方法 | ネジ接続 |
| ネジ山 | M3 |
| 締付けトルク | 0.6 Nm ... 0.8 Nm |
| 剥き線長さ | 12 mm |
| 撚線接続断面積 | 0.2 mm² ... 4 mm² |
| 接続電線サイズ、単線 | 0.2 mm² ... 6 mm² |
| 接続電線断面積AWG | 24 ... 10 |
| 同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 0.5 mm² ... 2.5 mm² |
| 撚線接続断面積、フェルールあり、プラスチックスリーブあり | 0.25 mm² ... 2.5 mm² |
| 接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし | 0.25 mm² ... 4 mm² |
| 補助コンタクト | |
| 接続方法 | ネジ接続 |
| ネジ山 | M3 |
| 締付けトルク | 0.6 Nm ... 0.8 Nm |
| 剥き線長さ | 12 mm |
| 撚線接続断面積 | 0.2 mm² ... 1.5 mm² |
| 接続電線サイズ、単線 | 0.2 mm² ... 2.5 mm² |
| 接続電線断面積AWG | 24 ... 14 |
| 撚線接続断面積、フェルールあり、プラスチックスリーブあり | 0.25 mm² ... 1.5 mm² |
| 接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし | 0.25 mm² ... 2.5 mm² |
| 外形寸法 |
|
| 幅 | 12.5 mm |
| 高さ | 82.5 mm |
| 奥行き | 96 mm |
| 色 | 黒 (RAL 9005) |
| UL94難燃性クラス | V-2 |
| 絶縁材質グループ | II |
| 絶縁材質 | PA66 |
| 機械的仕様 | |
| 開放サイドパネル | なし |
| 周囲条件 | |
| 保護等級 | IP30 (操作領域) |
| IP20 (接続部) | |
| 使用周囲温度 | -30 °C ... 60 °C |
| 湿度試験 | 240時間、相対湿度95 %、40 °C |
| 標準/仕様 | EN 60934 |
| 標準/仕様 | UL 1077 |
| 取付けタイプ | DINレール：35 mm |
