cULus認証済み
認証ID: E60425-20061129| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ B | ||||
| 300 V | 10 A | 24 - 16 | ||
| 使用グループ D | ||||
| 300 V | 10 A | 24 - 16 | ||
VDE認証図面
認証ID: 40046113| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 320 V | 17.5 A | 0.2 - 1.5 |

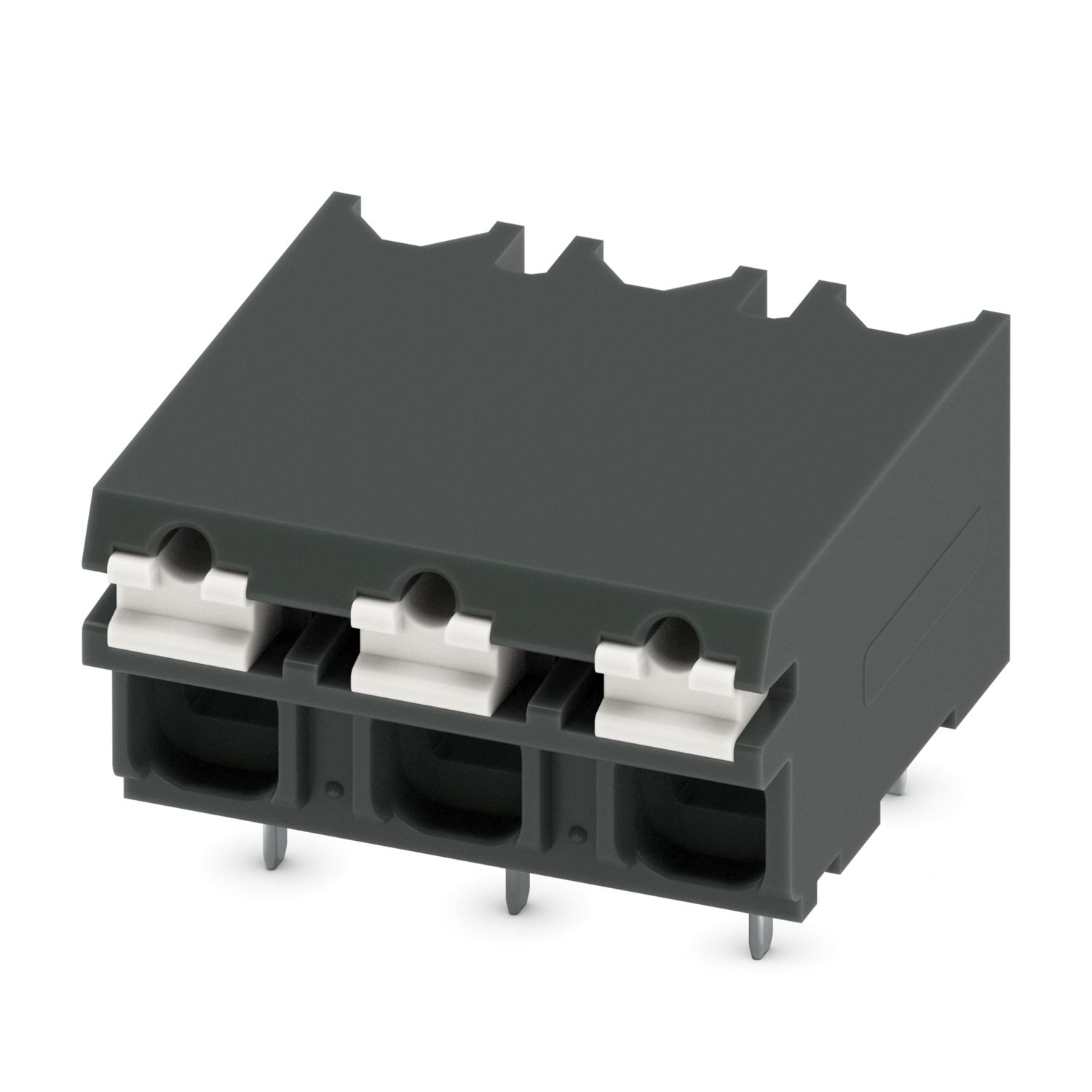

SPT-THR 1,5/ 3-H-5,08 P26
-
プリント基板用端子台
1823094
プリント基板端末、 定格電流: 17.5 A、 定格電圧（III/2）: 320 V、 定格接続サイズ: 1.5 mm2、 電位の数: 3、 列の数: 1、 列ごとの極数: 3、 製品ラインアップ: SPT 1,5/..-H-THR、 ピッチ: 5.08 mm、 接続方式: Push-inスプリング接続方式、 取付け方法: THRはんだ付け / フローはんだ付け、 電線/プリント基板の接続方向: 0 °、 色: 黒、 ピン配列: 直線的なピン配置、 はんだピン [P]: 2.6 mm、 電位あたりのはんだピンの数: 2、 梱包の種類: 段ボール梱包
製品の詳細
| 製品ライン | プリント基板端末 |
| 製品シリーズ | SPT 1,5/..-H-THR |
| 製品ライン | COMBICON Terminals S |
| 極数 | 3 |
| ピッチ | 5.08 mm |
| 接続数 | 3 |
| 行の数 | 1 |
| 電位の数 | 3 |
| ピン配列 | 直線的なピン配置 |
| 電位あたりのはんだピン | 2 |
| 特性 | |
| 標準規格 IN | 17.5 A |
| 定格電圧UN | 320 V |
| 定格電圧（III/3） | 250 V |
| 定格サージ電圧（III/3） | 4 kV |
| 定格電圧（III/2） | 320 V |
| 定格サージ電圧（III/2） | 4 kV |
| 定格電圧 (II/2) | 500 V |
| 定格サージ電圧（II/2） | 4 kV |
| 接続技術 | |
| 定格電線断面積 | 1.5 mm² |
| 電線接続 | |
| 接続方法 | Push-inスプリング接続方式 |
| 接続電線サイズ、単線 | 0.2 mm² ... 1.5 mm² |
| 撚線接続断面積 | 0.2 mm² ... 1.5 mm² |
| 接続電線断面積AWG | 24 ... 16 |
| 接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし | 0.2 mm² ... 1.5 mm² |
| 撚線接続断面積、フェルールあり、プラスチックスリーブあり | 0.2 mm² ... 0.75 mm² |
| 剥き線長さ | 8 mm |
| 取付けタイプ | THRはんだ付け / フローはんだ付け |
| ピン配列 | 直線的なピン配置 |
| プロセスメモ | |
| プロセス | リフロー/ウェーブはんだ付け |
| 吸湿感度レベル（MSL） | MSL 1 |
| 分類温度Tc | 260 °C |
| リフローでのはんだ付け回数 | 3 |
| 材質のデータ - コンタクト先 | |
| 注記 | WEEE / RoHS準拠、ウィスカフリー、IEC 60068-2-82/JEDEC JESD 201準拠 |
| コンタクト材質 | 銅合金 |
| 表面特性 | 溶融すずめっき |
| 金属表面接続ポイント（仕上） | すず (4 - 8 µm Sn) |
| 金属表面処理 はんだ付け部（仕上） | すず (4 - 8 µm Sn) |
| 材質のデータ - ハウジング | |
| 色 (ハウジング) | 黒 (9005) |
| 絶縁材質 | LCP |
| 絶縁材質グループ | IIIa |
| CTI、IEC 60112準拠 | 175 |
| UL94難燃性クラス | V0 |
| 材質データ－操作部 | |
| 色 (作動部品) | 白 (9010) |
| 絶縁材質 | PA GF |
| 絶縁材質グループ | I |
| CTI、IEC 60112準拠 | 600 |
| UL94難燃性クラス | V0 |
| 組立てに関する注意事項 | この製品は、液体によるプリント基板のクリーニングには適していません。 |

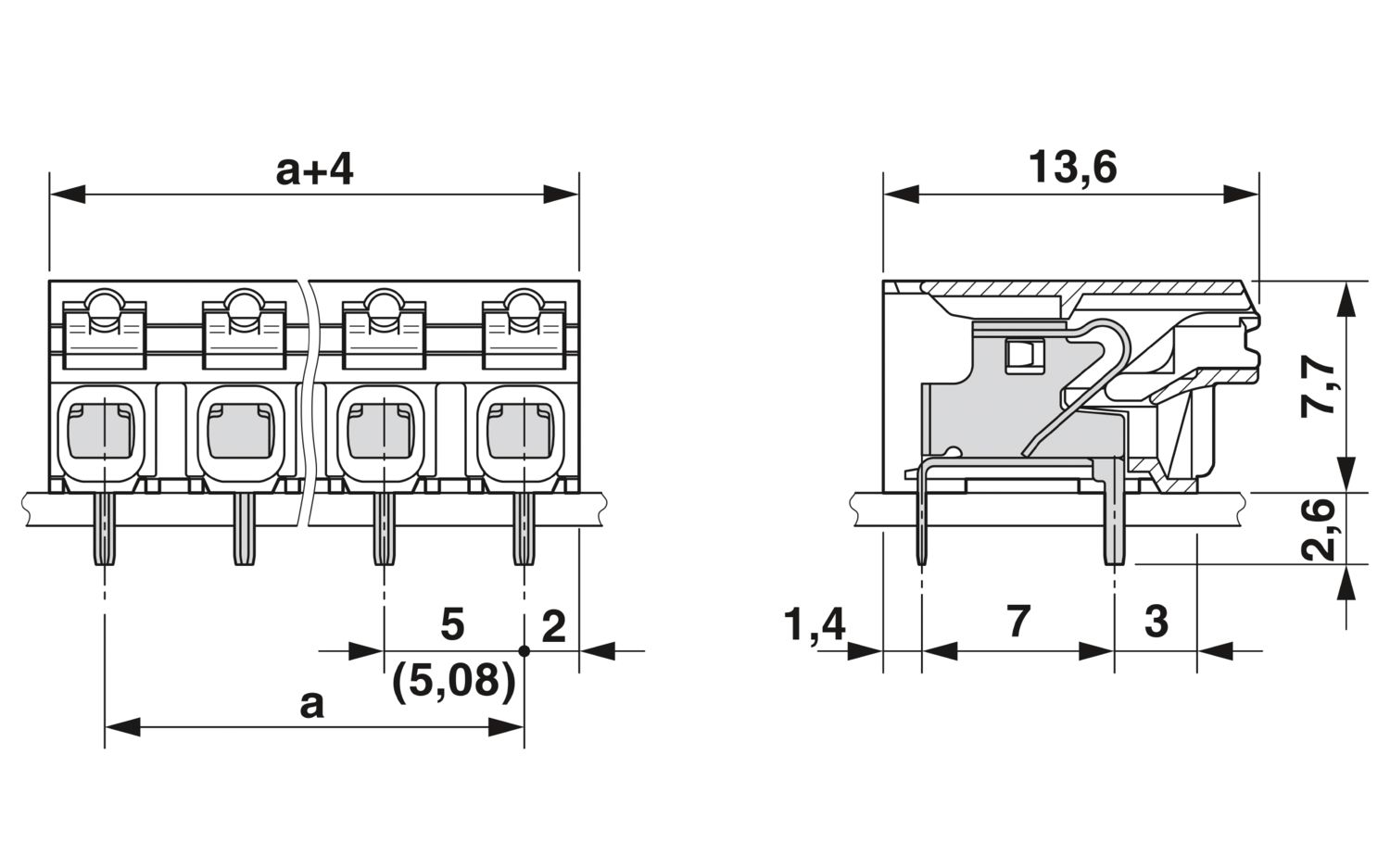

| 外形寸法 |
|
| ピッチ | 5.08 mm |
| 幅 [w] | 14.16 mm |
| 高さ [h] | 10.3 mm |
| 長さ[l] | 13.7 mm |
| 基板上高さ | 7.7 mm |
| はんだピン長さ[P] | 2.6 mm |
| ピン寸法 | 0.7 x 0.3 mm |

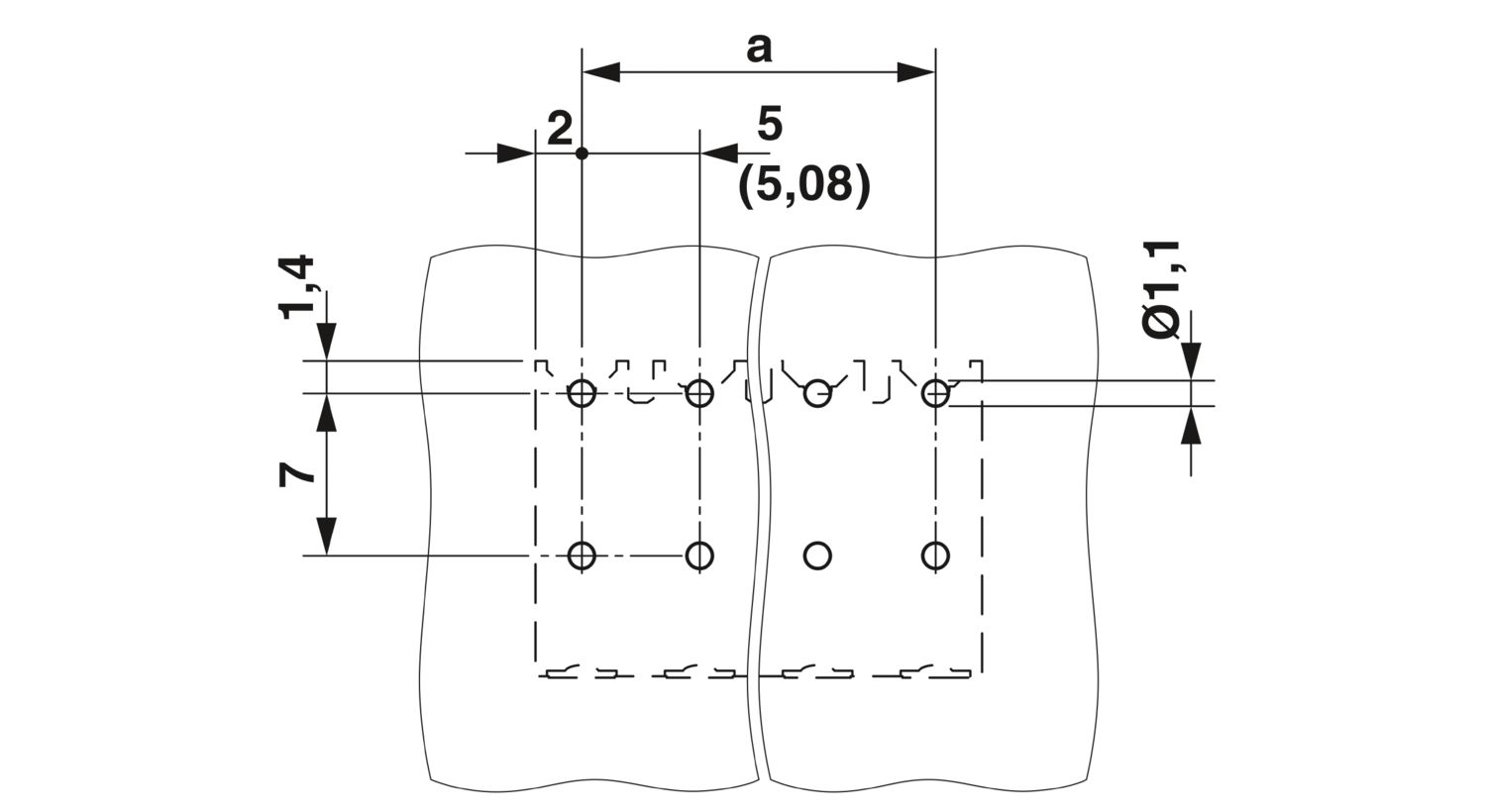

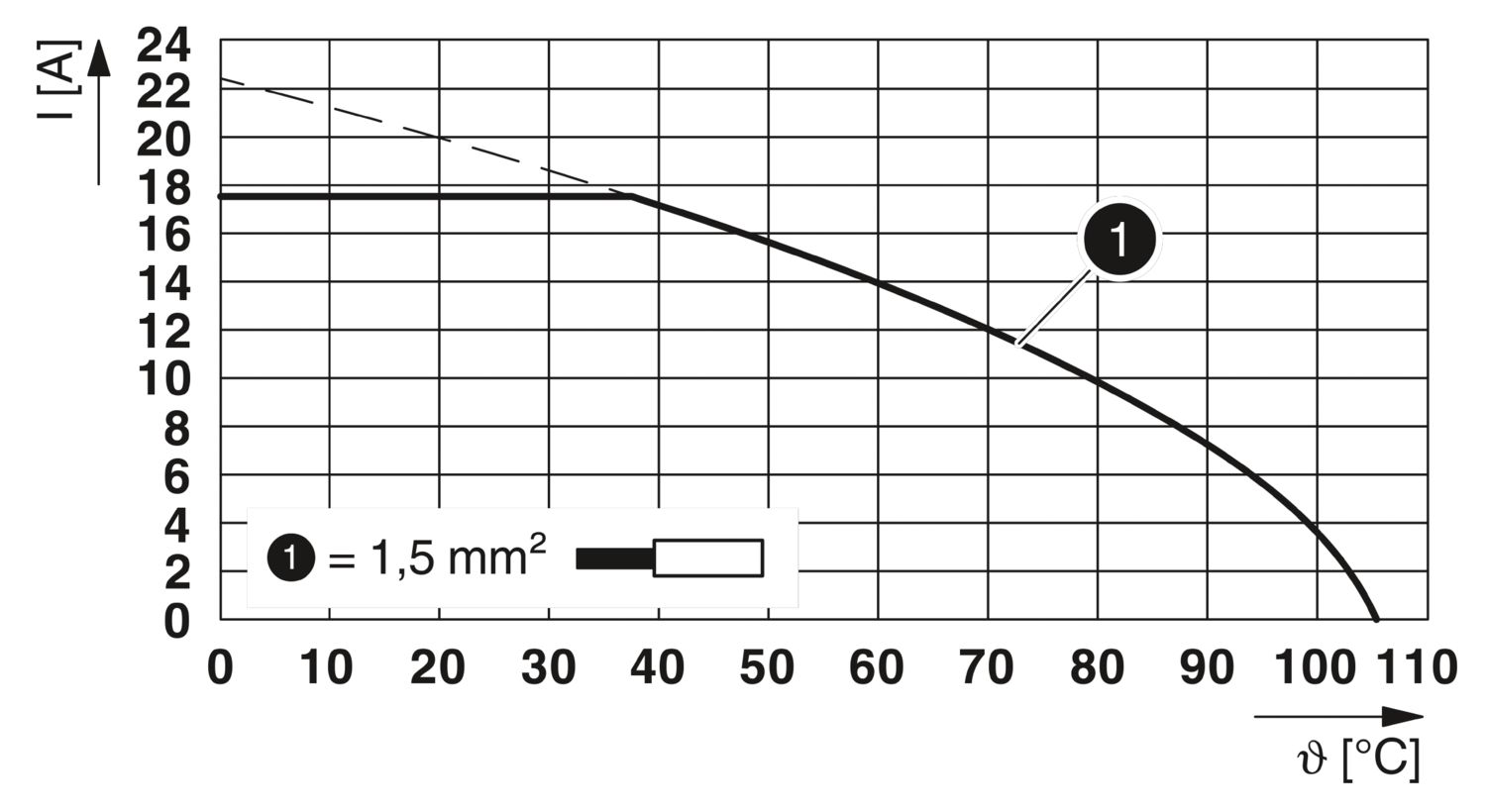

| プリント基板設計 | |
| ピンピッチ | 7 mm |
| 穴径 | 1.1 mm |
| 接続試験 | |
| 仕様 | IEC 60998-2-2:2002-12 |
| 試験結果 | 試験合格 |
| 電線の損傷とゆるみ試験 | |
| 仕様 | IEC 60998-2-2:2002-12 |
| 試験結果 | 試験合格 |
| 引張試験 | |
| 仕様 | IEC 60998-2-2:2002-12 |
| 接続電線サイズ/電線の種類/引張強度設定値/実数値 | 0.2 mm² / 単線 / > 10 N |
| 0.2 mm² / フレキシブル / > 10 N | |
| 1.5 mm² / 単線 / > 40 N | |
| 1.5 mm² / フレキシブル / > 40 N | |
| 屈曲試験 | |
| 仕様 | IEC 60998-2-2:2002-12 |
| 試験結果 | 試験合格 |
| 温度上昇試験 | |
| 仕様 | IEC 60947-7-4:2019-01 |
| 要求温度上昇試験 | 周囲温度とプリント基板用端子台の温度上昇の合計は、上限温度を超えてはなりません。 |
| 絶縁抵抗 | |
| 仕様 | IEC 60998-1:2002-12 |
| 絶縁抵抗、隣接する極 | > 5 MΩ |
| 空間距離と沿面距離 | | |
| 仕様 | IEC 60947-7-4:2013-08 |
| 絶縁材質グループ | IIIa |
| 比較トラッキング指数（IEC 60112） | CTI 175 |
| 定格絶縁電圧 (III/3) | 250 V |
| 定格サージ電圧 (III/3) | 4 kV |
| 最小空間距離 - 不平等電界（III/3） | 3 mm |
| 最小沿面距離（III/3） | 4 mm |
| 定格絶縁電圧 (III/2) | 320 V |
| 定格サージ電圧 (III/2) | 4 kV |
| 最小空間距離 - 不平等電界（III/2） | 3 mm |
| 最小沿面距離（III/2） | 3.2 mm |
| 定格絶縁電圧 (II/2) | 500 V |
| 定格サージ電圧 (II/2) | 4 kV |
| 最小空間距離 - 不平等電界（II/2） | 3 mm |
| 最小沿面距離（II/2） | 5 mm |
| 振動試験 | |
| 仕様 | IEC 60068-2-6:2007-12 |
| 周波数 | 10 - 150 - 10 Hz |
| スイープ速度 | 1オクターブ/最小 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速 | 5g (60.1 Hz ... 150 Hz) |
| 各軸のテスト時間 | 2.5 h |
| 試験方向 | X、Y、Z軸 |
| グローワイヤー試験 | |
| 仕様 | IEC 60998-1:2002-12 |
| 温度 | 850 °C |
| 露出時間 | 5 s |
| 周囲条件 | |
| 周囲温度（作動時） | -40 °C ... 105 °C (電流容量/ディレーティング曲線による) |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 相対湿度（保管時/運搬時） | 30 % ... 70 % |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 梱包の種類 | 段ボール梱包 |
特長
プッシュイン式接続で配線時間の短縮、工具不要
長期的に安定性のある接触力
オレンジ色の開放ボタンでわかりやすい操作
SMTはんだ付け工程への組込み用に設計
組込みのテストオプションですばやく試験できて便利
一方向からの操作と電線接続はデバイス前面に組込み可能
2本のはんだピンではんだ付け部への機械的負荷を削減
