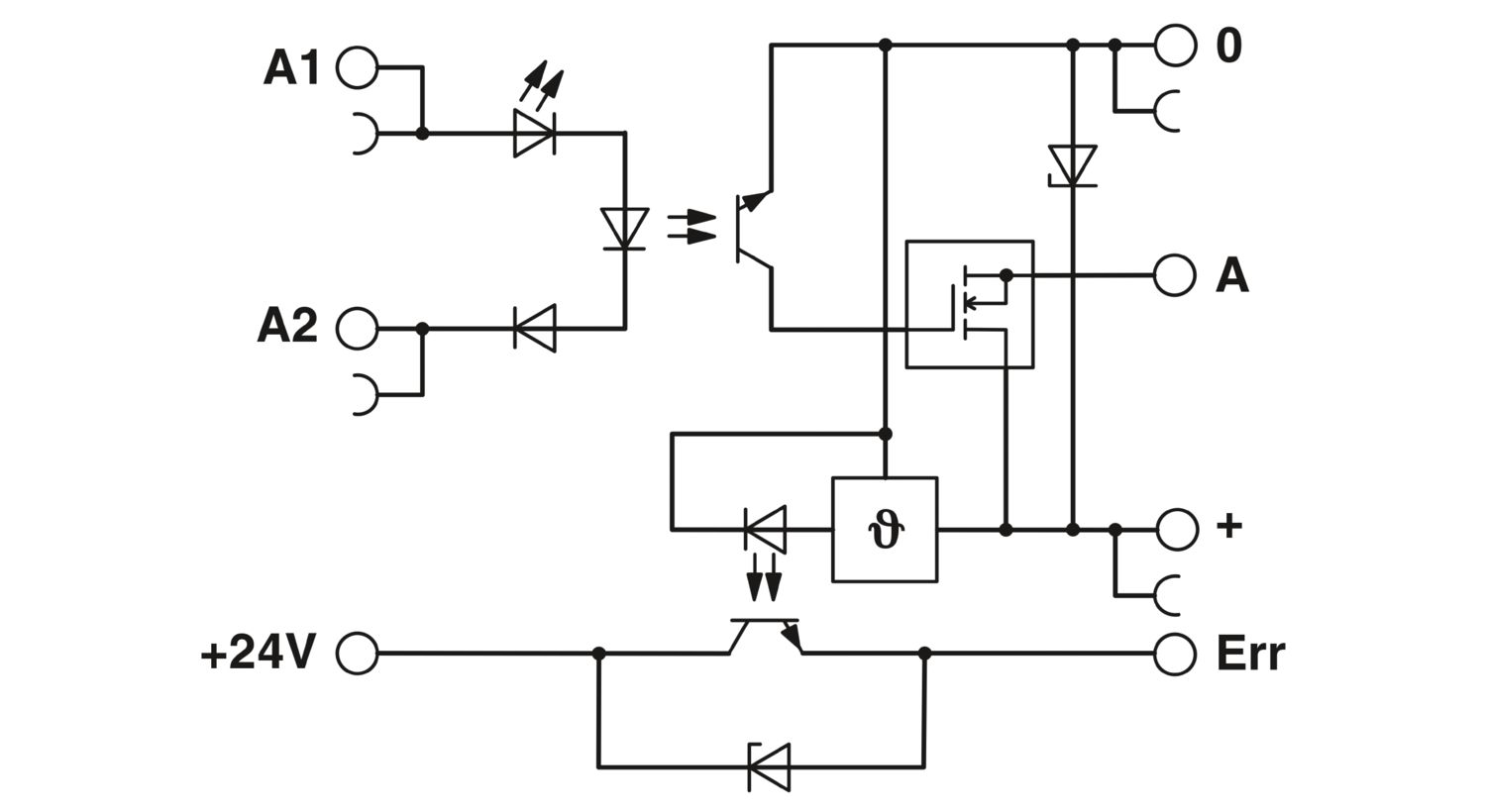

PLC-OSC- 24DC/ 24DC/ 10/R - ソリッドステートリレーモジュール - 2982702

動作時の注記	電圧が250 V（L1、L2、L3）を超える場合、隣接モジュールの同一の端子台の間に絶縁プレートPLC-ATPを取り付ける必要があります。
動作時の注記	分離板PLC-ATPは隣接モジュールを安全に絶縁するために取り付けます。
動作時の注記	隣接するチャネルをSELV/PELVおよび触れると危険な電圧に接続しないでください。
動作時の注記	システムインストーラは、製品のフィンガーセーフを保証する必要があります（電圧が25 V AC/60 V DCを超える場合）。この製品は直接接触から保護されていない内蔵機器です。
動作時の注記	隣接するモジュールに対して、少なくとも1つの機能絶縁が適合します（サポートレール方向に）。絶縁（基本絶縁または強化絶縁）においてアプリケーションにより高い要求がある場合、適切な手段（仕切り板など）で実現されなければなりません。
動作時の注記	安全な絶縁が保証されないため、SELV / PELV回路を他の回路から分離するために使用しないでください。

製品ライン	ソリッドステートリレーモジュール
製品シリーズ	PLC-INTERFACE
アプリケーション	ソリッドステートリレーを組込み
動作モード	100%動作時
絶縁特性: 回路間の空間距離および沿面距離
絶縁	基礎絶縁
過電圧カテゴリ	II
汚染度	2
データ管理ステータス
最終データ管理日	21.03.2025

規準状態での最大損失電力	0.07 W
回路間の空間距離および沿面距離
定格絶縁電圧	50 V DC
定格サージ電圧	0.5 kV

定格アクチュエータ電圧U_C	24 V DC
定格アクチュエータ電流I_C	3.5 mA
スイッチングしきい値「0」信号、U_Nを基準	< 0.4
スイッチングしきい値「1」信号、U_Nを基準	> 0.8
通常応答時間	100 µs
通常電源切断時間	500 µs
定格電圧表示	黄色LED
保護回路	極性保護; 極性保護ダイオード
保護回路		サージ保護
サージ電圧保護	> 33 V
通信周波数	100 Hz

型式	DC電圧出力
接点の種類	1 a接点
デジタル出力の設計	電子
コンタクトタイプ	電源コンタクト
出力電圧範囲	8 V DC ... 33 V DC

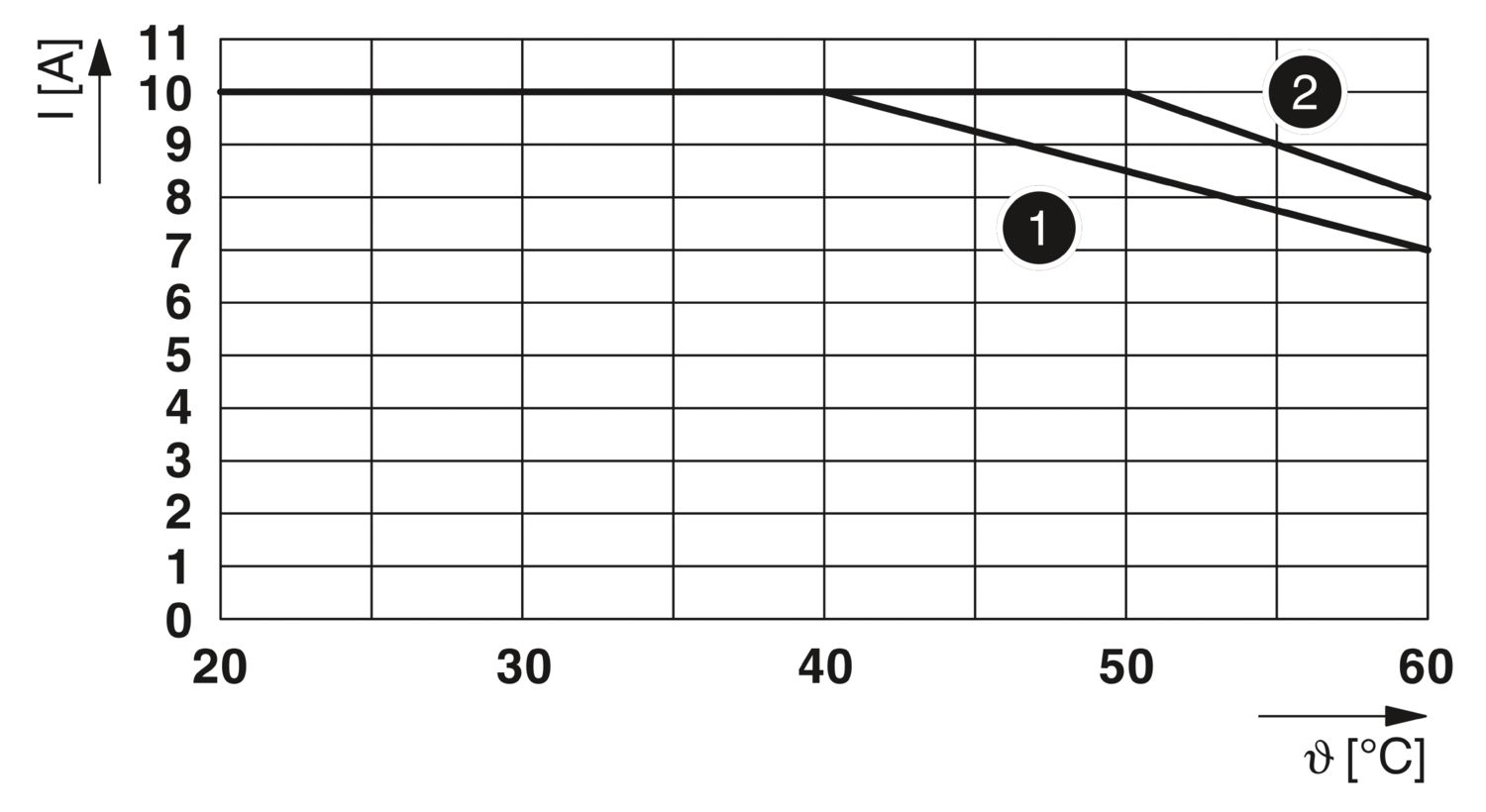

連続通電電流	10 A (ディレーティングカーブを参照)
ゼロ入力電流	5.2 mA
最大連続通電電流での電圧降下	< 50 mV
出力回路	3線接地
保護回路	逆ダイオード
保護回路		サージ保護
型式	故障警告出力
出力電圧範囲	3 V DC ... 33 V DC
連続通電電流	100 mA
サージ電圧保護	> 33 V
最大連続通電電流での電圧降下	< 1.2 V
出力回路	2線フローティング
エラー表示	赤色LED
保護回路	極性保護; 極性保護ダイオード
保護回路		サージ保護; サージ抑制ダイオード

接続方法	ネジ接続
剥き線長さ	8 mm
ネジ山	M3
接続電線サイズ、単線	0.14 mm² ... 2.5 mm²
撚線接続断面積	0.14 mm² ... 2.5 mm²
		0.2 mm² ... 2.5 mm² (シングルフェルール)
		2x 0.5 mm² ... 1.5 mm² (TWINフェルール)
接続電線断面積AWG	26 ... 14
締付けトルク	0.45 Nm ... 0.55 Nm (電線接続の際は通常これらの端子台を片手で抑える、筐体で補助するなどのサポートが必要になります)

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PLC-OSC- 24DC/ 24DC/ 10/R - ソリッドステートリレーモジュール

2982702

製品の詳細

ECLASS

ETIM

UNSPSC

DNV GL

cULus Listed

互換性のある製品

特長

色	灰 (RAL 7042)
UL 94難燃性クラス	V0 (ハウジング)

周囲条件
保護等級	IP20
保護等級 (設置場所)	IP54 (設置場所)
使用周囲温度	-25 °C ... 60 °C
周囲温度（保管時/運搬時）	-40 °C ... 85 °C
高度	≤ 2000 m

CE
認定	CE準拠
UKCA
認定	UKCA準拠
船級認証
認定	TAE0000196
腐食性ガス試験
表示記号	ISA-S71.04. G3 Harsh Group
表示記号		EN 60068-2-60
造船データ
Temperature	D
Humidity	A
振動	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

電磁適合性	EMC指令に準拠
低電圧指令	低電圧指令に準拠

回路間の空間距離および沿面距離
標準/規則	IEC 60947-5-1

取付けタイプ	DINレール取付け
組立てに関する注意事項	一列、スペースなし
取付け位置	任意

アイテム番号	2982702
梱包単位	10 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	DK6223
カタログのページ	ページ 409 (C-5-2019)
GTIN	4046356155748
1個あたりの重量（梱包を含む）	37.57 g
1個あたりの重量（梱包を含まない）	37.64 g
関税率	85364190
生産国	DE

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	f74b5dc1-e15c-4f0b-93cb-d919e783758a

幅	6.2 mm
高さ	80 mm
奥行き	94 mm

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PLC-OSC- 24DC/ 24DC/ 10/R - ソリッドステートリレーモジュール 2982702
