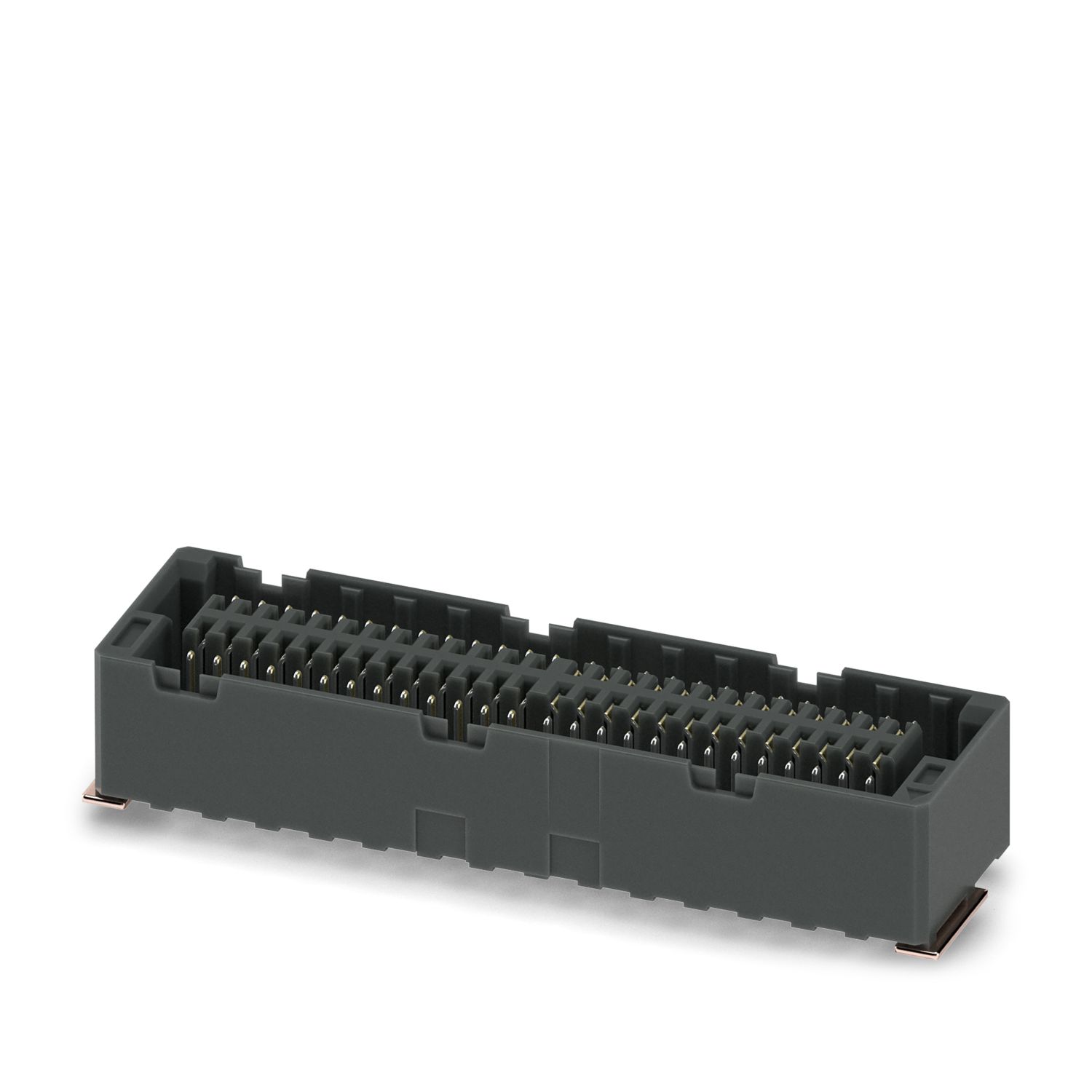

FP 0,8/ 52-FV-SL 4,85
-
SMDメスコネクタ
1545311
SMDメスコネクタ、 定格電流: 1.7 A、 試験電圧: 500 V AC、 極数: 52、 ピッチ: 0.8 mm、 色: 黒、 コンタクト表面: Au、 コンタクトタイプ: メス、 取付け方法: SMDハンダ接続
極数
製品の詳細
| 製品ライン | SMDメスコネクタ |
| 製品シリーズ | FP 0,8/...-FV-SL 4,85 |
| 極数 | 52 |
| ピッチ | 0.8 mm |
| 行の数 | 2 |
| ピン配列 | 線形パッド形状 |
| 特性 | |
| 標準規格 IN | 1.7 A IEC 60512-5-2:2002-02 (20°C時、80極) |
| 接触抵抗 | 15 mΩ |
| 試験電圧 | 500 V AC IEC 60512-4-1:2003-05 |
| データ伝送 | |
| データ伝送速度 | 16 Gbps |
| 取付けタイプ | SMDハンダ接続 |
| ピン配列 | 線形パッド形状 |
| プロセスメモ | |
| プロセス | リフローはんだ付け |
| 吸湿感度レベル（MSL） | MSL 1 |
| 分類温度Tc | 260 °C |
| リフローでのはんだ付け回数 | 3 |
| 材質のデータ - コンタクト先 | |
| 注記 | WEEE / RoHS準拠、ウィスカフリー、IEC 60068-2-82/JEDEC JESD 201準拠 |
| コンタクト材質 | 銅合金 |
| 表面特性 | 選択的コーティング |
| 金属表面処理 コンタクト部（仕上） | 金 (Au) |
| 金属表面処理 コンタクト部（下地） | ニッケル (Ni) |
| 金属表面処理 はんだ付け部（仕上） | すず (Sn) |
| 金属表面処理 はんだ付け部（下地） | ニッケル (Ni) |
| 材質のデータ - ハウジング | |
| 色 (ハウジング) | 黒 (9005) |
| 絶縁材質 | LCP |
| 絶縁材質グループ | IIIb |
| CTI、IEC 60112準拠 | 150 |
| UL94難燃性クラス | V0 |
| 動作時の注記 | 動作中の許容電圧は、IEC 60664-1準拠の絶縁要件の範囲内での空間距離と沿面距離を考慮して、アプリケーションによって異なります。 |
| はんだ付け工程の詳細 | 基板の両面への実装が可能です。 |
| 外形寸法 |
|
| ピッチ | 0.8 mm |
| 幅 [w] | 25.58 mm |
| 高さ [h] | 5.45 mm |
| 長さ[l] | 6.9 mm |
| 基板上高さ | 4.8 mm |
| アプリケーション | |
| コンタクトカバー | 0.8 mm |
| センターオフセット | ± 0.7 mm 縦方向と横方向 |
| スタック高さ | 6 mm 誤差範囲: +1.5 mm (組合せ時 製品範囲:FP 0,8/...-MV-SL 1,15) |
| 7.5 mm 誤差範囲: +1.5 mm (組合せ時 製品範囲:FP 0,8/...-MV-SL 2,65) | |
| 12 mm 誤差範囲: +1.5 mm (組合せ時 製品範囲:FP 0,8/...-MV-SL 7,15) | |
| 13.5 mm 誤差範囲: +1.5 mm (組合せ時 製品範囲:FP 0,8/...-MV-SL 8,65) | |
| 重複部分の長さ | 1.5 mm |
| 角度公差 | ± 5 ° 縦方向と横方向（嵌合時） |
| ± 5 ° 縦方向と横方向（嵌合時） | |
| X方向（長さ方向）のオフセット | ± 0.3 mm (プラグ挿入時に公差補正) |
| Y方向（幅方向）のオフセット | ± 0.3 mm (プラグ挿入時に公差補正) |
| プリント基板設計 | |
| パッド形状 | 0.5 x 1.1 mm |
| 温度試験 | 試験グループC | |
| 仕様 | IEC 60512-5-2:2002-02 |
| 試験した極数 | 80 |
| 絶縁抵抗 | |
| 仕様 | IEC 60512-3-1:2002-02 |
| 絶縁抵抗、隣接する極 | ≥ 5 GΩ |
| 空間距離と沿面距離 | | |
| 絶縁材質グループ | IIIb |
| 空間距離および沿面距離の最小値 | 0.25 mm |
| 振動試験 | |
| 仕様 | IEC 60068-2-6:2007-12 |
| 周波数 | 10 - 2000 - 10 Hz |
| スイープ速度 | 1オクターブ/最小 |
| 振幅 | 1.5 mm (10 Hz ... 60.1 Hz) |
| 加速 | 200 m/s² (58 Hz ... 2000 Hz) |
| 各軸のテスト時間 | 2.5 h |
| 試験方向 | X、Y、Z軸 |
| 耐久試験 | |
| 仕様 | IEC 60512-9-1:2010-03（以下） |
| 海面位のインパルス耐電圧 | 0.8 kV |
| 接触抵抗R1 | 15 mΩ |
| 接触抵抗R2 | 15 mΩ |
| 挿抜回数 | 500 |
| 絶縁抵抗、隣接する極 | ≥ 5 GΩ |
| 環境試験 | |
| 仕様 | IEC 60512-11-7:2003-05 |
| 腐食負荷 | 方法1、10日間 |
| 商用周波耐電圧 | 500 V AC |
| 衝撃試験 | |
| 仕様 | IEC 60068-2-27:2008-02 |
| パルス形状 | 半正弦波 |
| 加速 | 490 m/s² |
| 衝撃時間 | 11 ms |
| 試験方向 | X、Y、Z軸（正および負） |
| 周囲条件 | |
| 周囲温度（作動時） | -55 °C ... 125 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 相対湿度（保管時/運搬時） | 30 % ... 70 % |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 外形寸法 |
|
| 梱包の種類 | 44 mm幅のテープ |
| [W]テープ幅 | 44 mm |
| [W2]リール全体のサイズ | ≤ 50.4 mm |
| [A]リール径 | ≤ 330 mm |
| 外部梱包の種類 | 透明のバッグ |
| ESDレベル | (D) 静電的に導電性あり |
| 仕様 | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
互換性のある製品
特長
両面ScaleXコンタクトシステムで、信頼性の高い機械的および電気的接続
堅牢：高い公差補正とコンタクトの保護を実現するScaleXテクノロジ。
柔軟な機器設計：さまざまな極数、デザイン、ワイプ長の長いスタック高
よくある質問
ScaleXとは
基板対基板コネクタFP 0,8シリーズの特長は何でしょうか。
FP 0,8は、機器内のプリント基板を接続するためのオールラウンダーです。当社のScaleXコンタクトシステムにより、基板対基板コネクタは、堅牢性、柔軟性、可変性という点で万能なスペシャリストです。最大52 Gbpsの高速データ伝送や、接点あたり1.7 A（定格電流）の電流伝送機能は特に魅力的です。もうひとつの特長：FP 0.8には、シールド付きおよびシールドなしのバージョンがあり、お客様の個々のご要望に合わせてお使いいただけます。... もっと見る
FP 0,8は、機器内のプリント基板を接続するためのオールラウンダーです。当社のScaleXコンタクトシステムにより、基板対基板コネクタは、堅牢性、柔軟性、可変性という点で万能なスペシャリストです。最大52 Gbpsの高速データ伝送や、接点あたり1.7 A（定格電流）の電流伝送機能は特に魅力的です。もうひとつの特長：FP 0.8には、シールド付きおよびシールドなしのバージョンがあり、お客様の個々のご要望に合わせてお使いいただけます。
もっと見る接点あたりの定格電流を1.7 A超にすることも可能ですか。
基板対基板コネクタFS 0,8で利用可能な極数はどれですか。
FP 0,8は、以下の極数でご利用可能です：12、20、32、52、80（それぞれシールド付きまたはシールドなしバージョンがあります）。
シールド付きFP 0,8-SHシリーズおよびシールドなしFP 0,8-SLシリーズのはんだコンタクトはどのように試験することができますか。
FP 0,8-SHおよびFP 0,8-SLシリーズの信号用コンタクトのはんだ接合部は、コネクタのプラスチック製ハウジングの下にあります。はんだ付けの結果は、CTスキャンまたはX線分析によって確認することができます。
FP 0,8シリーズのさまざまな製品バージョンは、フットプリントの点で互換性はありますか。
