SAC-8P- 5,0-800/M12FS
-
センサ/アクチュエータケーブル
1445318
センサ/アクチュエータケーブル、8極、特殊TPEハロゲンフリー、耐溶解性スパッター、非常に柔軟、灰RAL 7001、片側フリー＋アングル型M12メスコネクタ、Aコーディング、ケーブル長：5 m
製品の詳細
| 製品ライン | センサ／アクチュエータケーブル |
| アプリケーション | ロボットとドラッグチェーン |
| 極数 | 8 |
| ケーブル引込み口の数 | 1 |
| シールド用 | なし |
| キーイング | A |
| 絶縁特性 | |
| 過電圧カテゴリ | II |
| 汚染度 | 3 |
| UL94難燃性クラス | HB |
| シーリング材 | NBR |
| ハウジング材質 | TPU、難燃性、自己消火型 |
| コンタクト材質 | CuZn |
| コンタクト表面材質 | Ni/Au |
| コンタクトキャリア材質 | TPU GF |
| ねじ式接続の素材 | 亜鉛ダイカスト（ニッケル合金） |
| 絶縁抵抗 | ≥ 100 MΩ |
| 定格電圧UN | 30 V AC |
| 30 V DC | |
| 標準規格 IN | 2 A |
| 状態表示 | なし |
| 状態表示あり | なし |
| 接続1 | |
| タイプ | 片側フリー |
| 接続 2 | |
| タイプ | メス ストレート M12 |
| 極数 | 8 |
| コーディングタイプ | A |
| 導体の長さ | 5 m |
| グレー、極めてフレキシブルなPUR [800] | |
| 寸法図 |
|
| 注記 | 極めて頑丈な外装のこのケーブルの線剥きは5センチ間隔で行います。 |
| ケーブル重量 | 49.1 kg/km |
| UL AWLスタイル | 20549 |
| 極数 | 8 |
| シールド用 | なし |

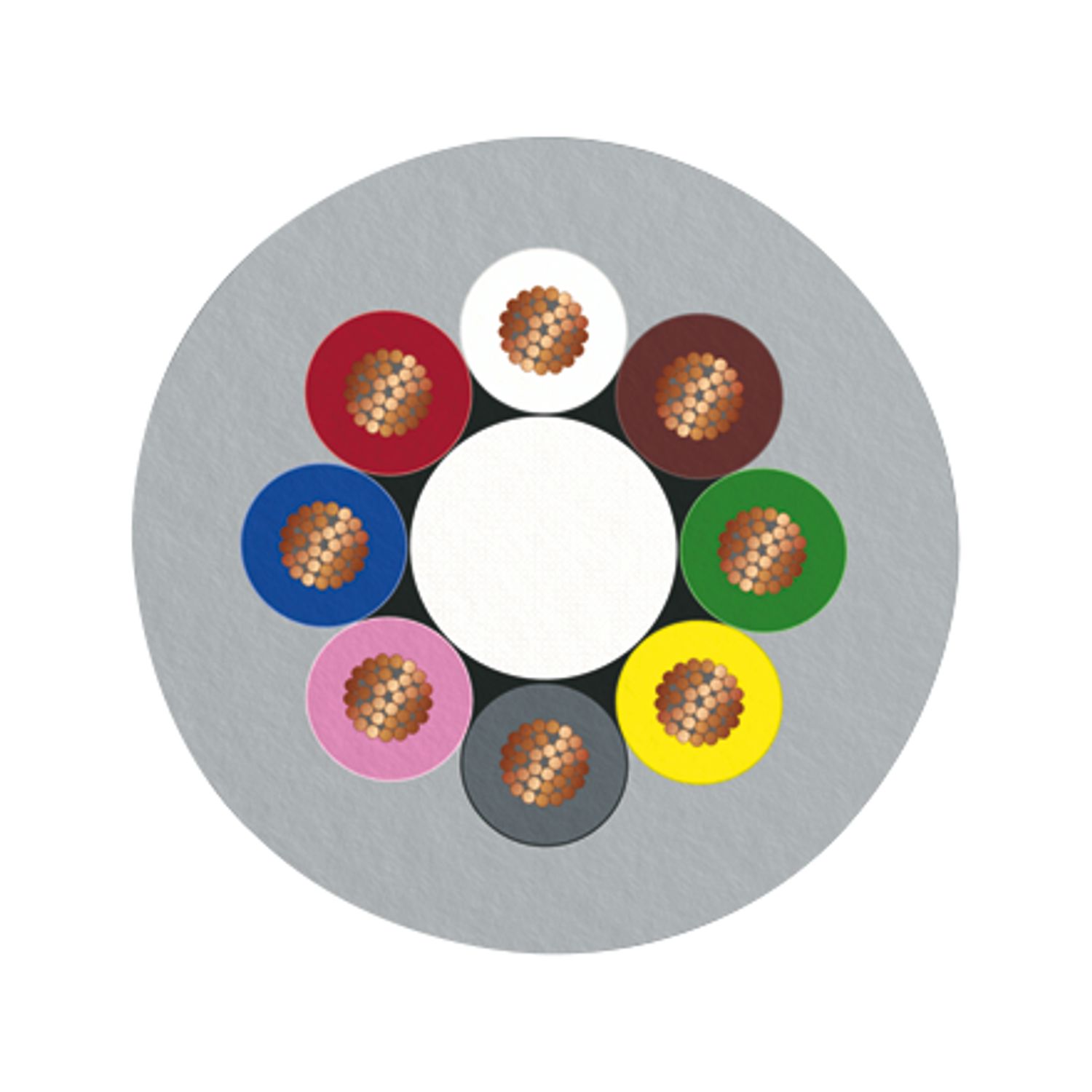

| ケーブルタイプ | グレー、極めてフレキシブルなPUR [800] |
| 導体構造、信号線 | 32x 0.10 mm |
| AWG信号ライン | 24 |
| 電線断面積 | 8x 0.25 mm² (信号ライン) |
| ワイヤ径、絶縁部を含む | 1.2 mm ±0.05 mm (信号ライン) |
| ケーブル外径 | 6.00 mm ±0.2 mm |
| 外部シース素材 | PUR |
| 外部シース、色 | グレー RAL 7001 |
| 導体材質 | ベア銅線 |
| 材質、フィラー | PE |
| 芯線絶縁材質 | PP |
| 単線、色 | 白、茶、緑、黄、灰、ピンク、青、赤 |
| 全ツイスト | フィルタ回りの8線が芯線に |
| 絶縁抵抗 | ≥ 20 MΩ*km |
| 定格電圧、ケーブル | 300 V |
| 試験電圧 | 2000 V |
| 最小曲げ範囲、固定取付け | 5 x D |
| 最小曲げ半径、可動取付け | 5 x D |
| 最小曲げ半径、固定 | 30 mm |
| 最小曲げ半径、可動 | 30 mm |
| 動的負荷容量（曲げ） | 最大曲げ回数: 15000000、 曲げ半径: 50 mm、 移動距離: 0.9 m、 移動速度: 5 m/s、 加速度: 30 m/s² |
| 動的負荷容量（ねじれ） | ねじれ: ±360 °/m |
| ハロゲンフリー | ケーブルはハロゲンフリー |
| 難燃性 | UL 758/1581 FT2に準拠 |
| 耐油性 | DIN EN 60811-2-1に準拠 |
| その他の耐性 | 酸/アルカリ溶液および溶剤への高い耐性 |
| 特殊な性質 | ケーブル外被は耐溶接火花、再利用可能、艶消し、低粘着性、耐摩耗性、難燃性、自己消火性 |
| シリコンフリー、カドミウムフリー | |
| 塗装やニスによるコーティングを妨げる物質からフリー | |
| 使用周囲温度 | -40 °C ... 80 °C (ケーブル、固定設置) |
| -25 °C ... 80 °C (ケーブル、可動設置) | |
| 周囲条件 | |
| 保護等級 | IP65 |
| IP67 | |
| IP68 | |
| 使用周囲温度 (メスコネクタ/オスコネクタ) | -25 °C ... 90 °C (プラグ/ソケット) |
| 使用周囲温度 (ケーブル、固定設置) | -40 °C ... 80 °C (ケーブル、固定設置) |
| 使用周囲温度 (ケーブル、可動設置) | -5 °C ... 80 °C (ケーブル、可動設置) |
