リピータを使ってバスシステムの性能と可用性を大幅に向上させます。電気的絶縁に加えて、リピータによるバスセグメンテーションにより、ネットワークの許容範囲を広げ機器の数を増やすことができます。
PSI-REP-RS485W2
-
ディストリビュータ
2313096
モジュール型ディストリビュータ、電気的絶縁およびRS-485 2線式LONバスシステムの通信距離延長用（最大500 kbps）、4方向絶縁、DINレール取付け可能、24 V DC電源。製品は、「サイバーレジリエンス法（CRA）」への準拠に向けた準備が進められています。
製品の詳細
| アプリケーションノート | 産業用途専用 |
| アプリケーションノート | 現時点では、EUサイバーレジリエンス法（CRA）に関する現在入手可能な情報に基づき、2027年12月11日時点で同法の要件に準拠するよう、製品の準備を進めております。 |
| 使用上の制限 | |
| CCCexの注記 | 中国では防爆エリアでの使用は認められていません。 |
| 製品の種類 | インターフェースコンバータ |
| MTTF | 1439 年 (SN 29500規格、温度25°C、動作サイクル21%) |
| 717 年 (SN 29500規格、温度40°C、動作サイクル34.25%) | |
| 305 年 (SN 29500規格、温度40°C、動作サイクル100%) | |
| MTBF | 1247 年 (Telcordia標準、温度25℃、動作周期21%（週5日、8時間/日）) |
| 261 年 (Telcordia標準、温度40℃、動作周期34.25%（週5日、12時間/日）) | |
| 特殊な性質 | 本製品は、「サイバーレジリエンス法（CRA）」への準拠に向けた準備が進められています。 |

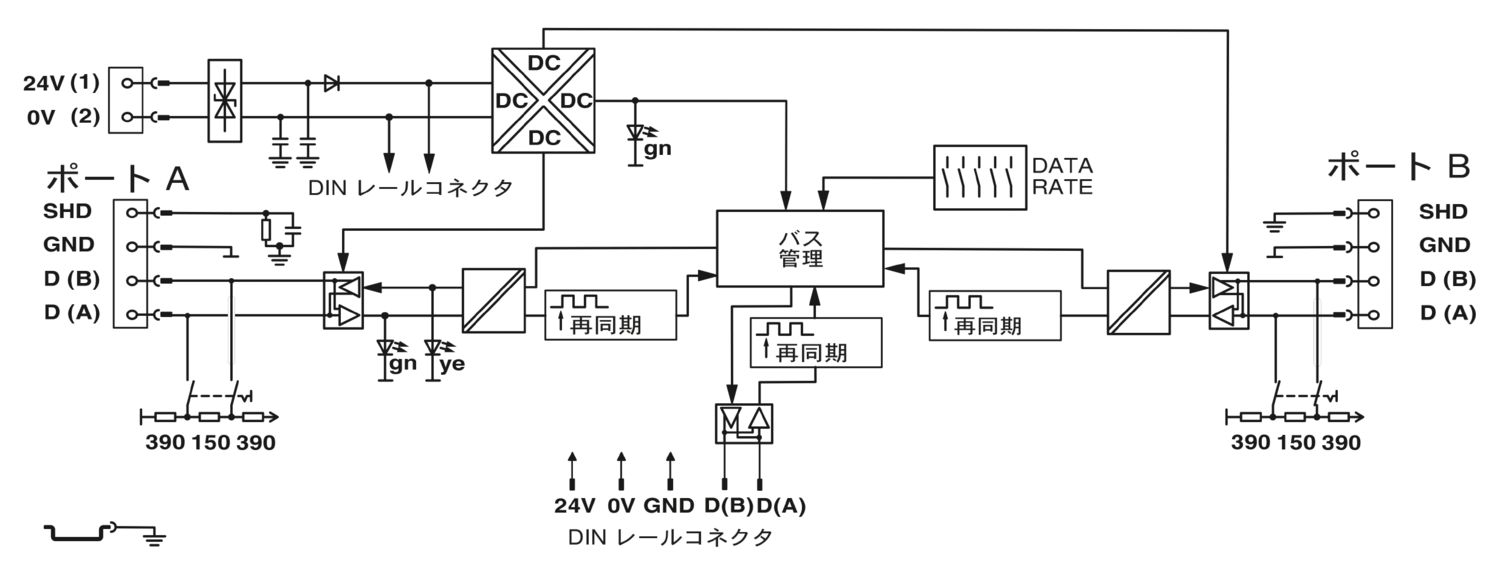

| 電気的絶縁 | VCC // TBUS // RS-485 (A) // RS-485 (B) |
| 規準状態での最大損失電力 | 1.8 W |
| テスト電圧データインターフェース/電源 | 1.5 kVrms (50 Hz、1 分) |
| テスト電圧データインターフェース | 1.5 kV |
| 電源 | |
| 電圧範囲 | 18 V DC ... 30 V DC (プラグ式COMBICONネジ接続式端子台) |
| 定格電源電圧 | 24 V DC |
| 通常電流消費 | 75 mA (24 V DC ) |
| 最大消費電流 | ≤ 2 A (接合ステーションでの運用（DINレールバスコネクタ使用）) |
| 電源 | |
| 剥き線長さ | 7.00 mm |
| 締付けトルク | 0.6 Nm ... 0.8 Nm |
| ビットゆがみ、入力 | 最大± 35 % |
| ビットゆがみ、出力 | < 6.25 % |
| ビット遅延 | < 1 Bit |
| 信号 | Modbus |
| 送信チャネル | 2 (1/1)、TD、RD、半二重 |
| データ: RS-485インターフェース、EIA/TIA-485に準拠、DIN 66259-4/RS-485 2線 | |
| 通信速度 | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s (手動で設定可能) |
| 接続方法 | プラグ式ネジ接続 |
| 伝送距離 | ≤ 1200 m (送信速度、バスシステム、ケーブルの種類により異なる) |
| 終端抵抗 | 390 Ω (ポートAおよびBに接続可能) |
| 150 Ω | |
| 390 Ω | |
| 単線／接続ポイント、単線 | 0.2 mm² ... 2.5 mm² |
| 単線／接続ポイント、撚線 | 0.2 mm² ... 2.5 mm² |
| 最大AWG接続電線断面、撚線 | 12 |
| ＡＷＧ接続電線断面積の最小値、撚線 | 24 |
| 単線／接続ポイント、単線AWG最大サイズ | 12 |
| 単線／接続ポイント、単線AWG最小サイズ | 24 |
| 通信媒体 | 2線式ツイストペア、シールド対応 |
| ファイル形式/コーディング | UART（11/10ビット切替え、NRZ） |
| データ方向の切換え | 自動制御、最小ステーション応答時間2ビット |
| 外形寸法 |
|
| 幅 | 35 mm |
| 高さ | 99 mm |
| 奥行き | 105 mm |
| 色 (ハウジング) | 灰 (RAL 7042) |
| 部材 (ハウジング) | PA 6.6-FR |
| 自由落下 IEC 60068-2-32準拠 | 自由落下: 1 m |
| 振動抵抗 EN 60068-2-6/IEC 60068-2-6準拠 | 運転: 5g、10 ... 150 Hz、X/Y/Z方向に2.5時間 |
| 耐衝撃試験 EN 60068-2-27/IEC 60068-2-27準拠 | 運転: 15g、11 ms間隔、半正弦衝撃波 |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -20 °C ... 60 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 高度 | ≤ 5000 m (制限内容についてはメーカーの高度操作の説明をお読みください。) |
| ≤ 2000 m (防爆エリア) | |
| 許容湿度（動作時） | 10 % ... 95 % (結露なし) |
| CE | |
| 認定 | CE準拠 |
| ATEX | |
| 表示記号 | II 3 G Ex ec IIC T5 Gc |
| 認定 | UL 21 ATEX 2550X |
| 注記 | マニュアルの設定手順に従います。 |
| IECEx | |
| 表示記号 | Ex ec IIC T5 Gc |
| 認定 | IECEx ULD 21.0013X |
| UL、米国 / カナダ | |
| 表示記号 | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| 腐食性ガス試験 | |
| 表示記号 | ISA-S71.04-1985 G3 Harsh Group A |
| 電磁適合性 | EMC指令2014/30/EUに準拠 |
| ノイズイミュニティ | EN 61000-4-2 |
| ノイズ輻射 | |
| 規格/規則 | EN 55011 |
| 静電気放電 | |
| 標準/規則 | EN 61000-4-2 |
| 静電気放電 | |
| 接触放電 | ± 6 kV |
| 空気中の放電 | ± 8 kV |
| 注釈 | 動作基準B |
| 高周波電磁界 | |
| 標準/規則 | EN 61000-4-3 |
| 高周波電磁界 | |
| 周波数範囲 | 80 MHz ... 3 GHz |
| 電界強度 | 10 V/m |
| 注釈 | 動作基準A |
| 高速過渡現象（バースト） | |
| 標準/規則 | EN 61000-4-4 |
| 高速過渡現象（バースト） | |
| 入力 | ± 2 kV |
| 信号 | ± 2 kV |
| 注釈 | 動作基準B |
| サージ電流負荷（サージ） | |
| 標準/規則 | EN 61000-4-5 |
| サージ電流負荷（サージ） | |
| 入力 | ± 0.5 kV |
| 信号 | ± 1 kV |
| 注釈 | 動作基準B |
| 伝導妨害 | |
| 標準/規則 | EN 61000-4-6 |
| 伝導妨害 | |
| 注釈 | 動作基準A |
| 電圧 | 10 V |
| 放射干渉 | |
| 標準/規則 | EN 55011 |
| 注釈 | クラスA、産業アプリケーション |
| 基準 | |
| 動作基準A | 仕様範囲内で通常動作 |
| 動作基準B | 一時的に動作不安定になった場合はデバイスが自動復帰 |
| コーティングを劣化させる物質の影響を受けない | VDMA 24364:2018-05 |
| 標準/規則 | EN 62368 |
| 取付けタイプ | DINレール取付け |
cULus認証済み
認証ID: E238705cUL Listed
認証ID: E199827UL Listed
認証ID: E199827IECEx
認証ID: IECEx ULD 21.0013XATEX
認証ID: UL 21 ATEX 2550X
特長
最大データ速度500 kbps（DIPスイッチで変更可能）
すべてのインターフェースを高品質4方向絶縁
ビットオーバーサンプリングで散発的な障害を確実に検出
カスケード段数無制限でのビット再同期
組込みの接続可能な終端抵抗
DINレールコネクタでPSI-MOS FOコンバータとモジュール式で組合せ可能
ゾーン2での使用を認定
