IECEE CBスキーム
認証ID: DE1-65875DNV GL
認証ID: TAE00003J5VDE認証図面
認証ID: 40029149UL Listed
認証ID: E468743| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 600 V | 20 A | - 12 |
cUL Listed
認証ID: E468743| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 600 V | 20 A | - 12 |
QPD W 4PE6,0 9-14 M25 1,0 BK
-
パネル貫通
1410393
QUICKONパネル貫通、4極＋アース、2.5～6.0 mm2/690 V/40 A、QUICKONナット付き、黒、ケーブル径9～14 mm、M25接続ねじに6.0 mm2のケーブル5本を溶接、1.0 m、先端を切揃え。
この製品を操作するには追加の製品が必要となります。

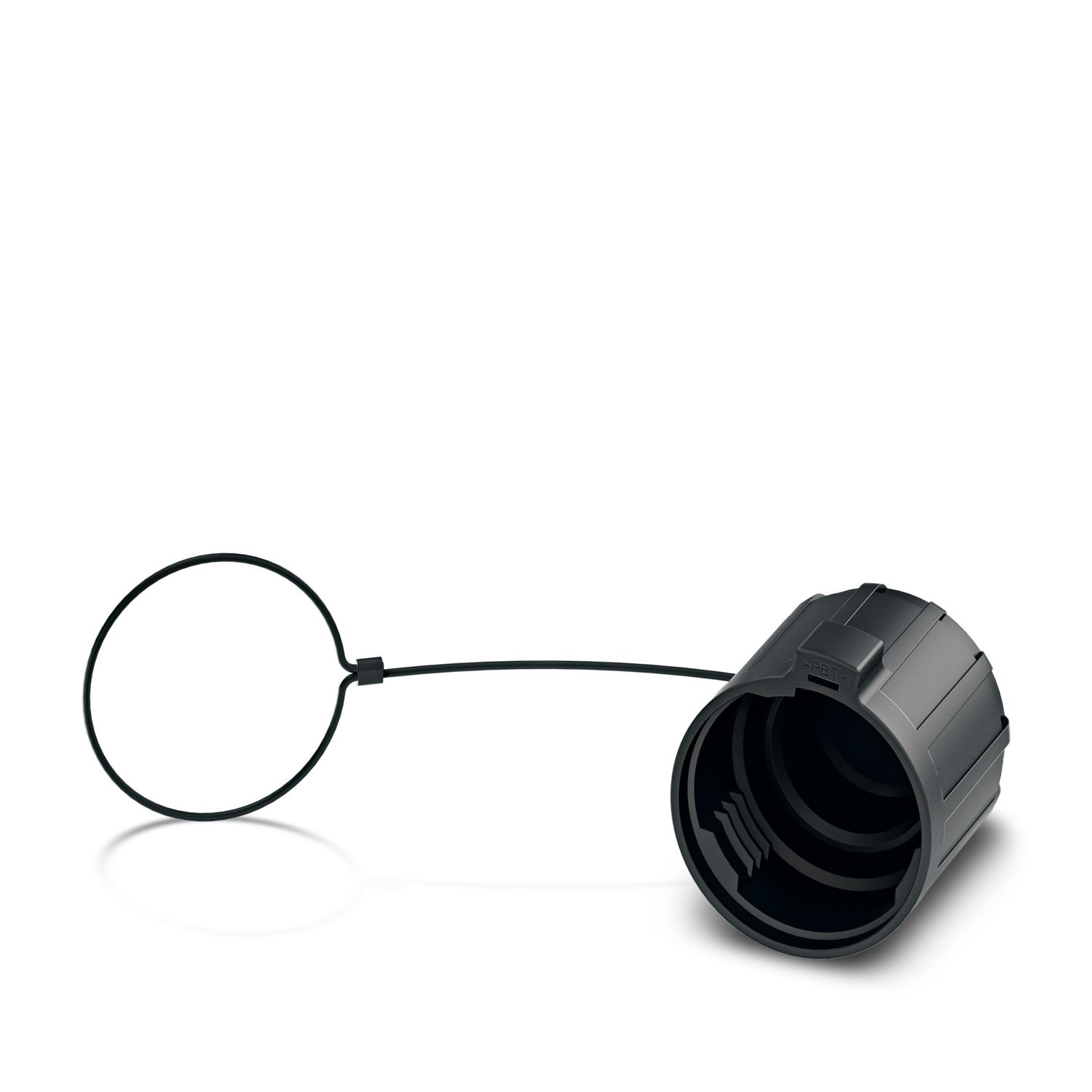

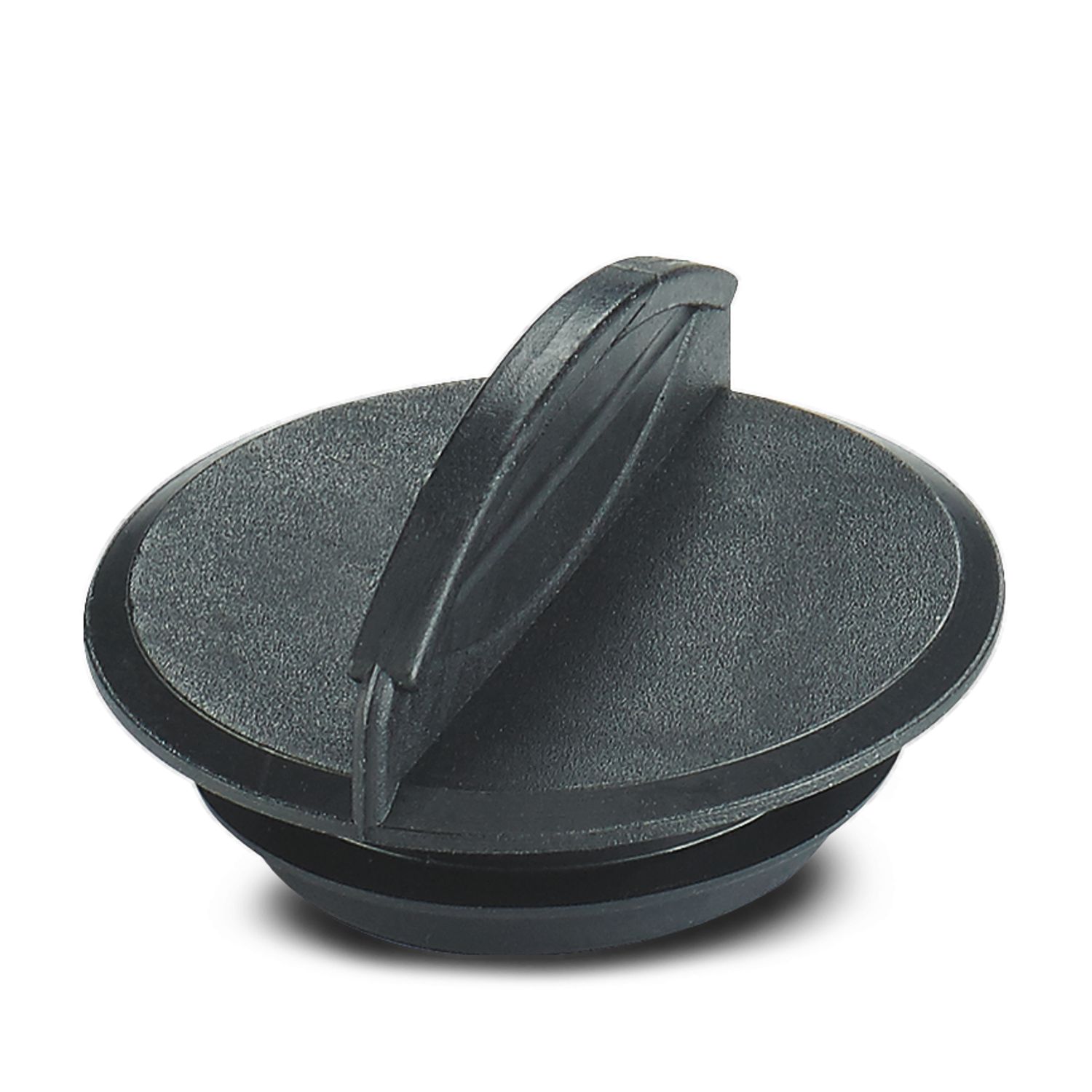

必須アクセサリ
製品の詳細
| 製品ライン | パネル貫通 |
| 製品シリーズ | QPD |
| タイプ | QPD 5x6,0 |
| 極数 | 5 |
| 接続プロファイル | 4+PE |
| 位置マーキング | 1、2、3、N、PE |
| 接続数 | 10 |
| 極当りの結線数 | 1 |
| キーイング | コーディング |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |
| 接続技術 | |
| 接続方法 機器側 | 単線 (溶接) |
| 接続方法 現場側 | IDC（圧接）接続 |
| 同一断面積導体同士の接続回数 | 最大 10 |
| 電線接続 | |
| 電線断面積 撚線 | 2.5 mm² ... 6 mm² |
| 電線断面積 単線 | 2.5 mm² ... 6 mm² |
| 電線断面積AWG | 14 ... 10 |
| 締付けトルク ユニオンナット | 15 Nm |
| レンチサイズ ユニオンナット | 30 mm |
| 外形寸法 |
|
| 幅 | 39.6 mm |
| 高さ | 39.6 mm |
| 長さ | 81.6 mm |
| 直径 | 39.6 mm |
| レンチサイズ | 30 mm |
| 取付け用レンチサイズ | 30 mm |
| 定格サージ電圧（II/2） | 8 kV |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 6 kV |

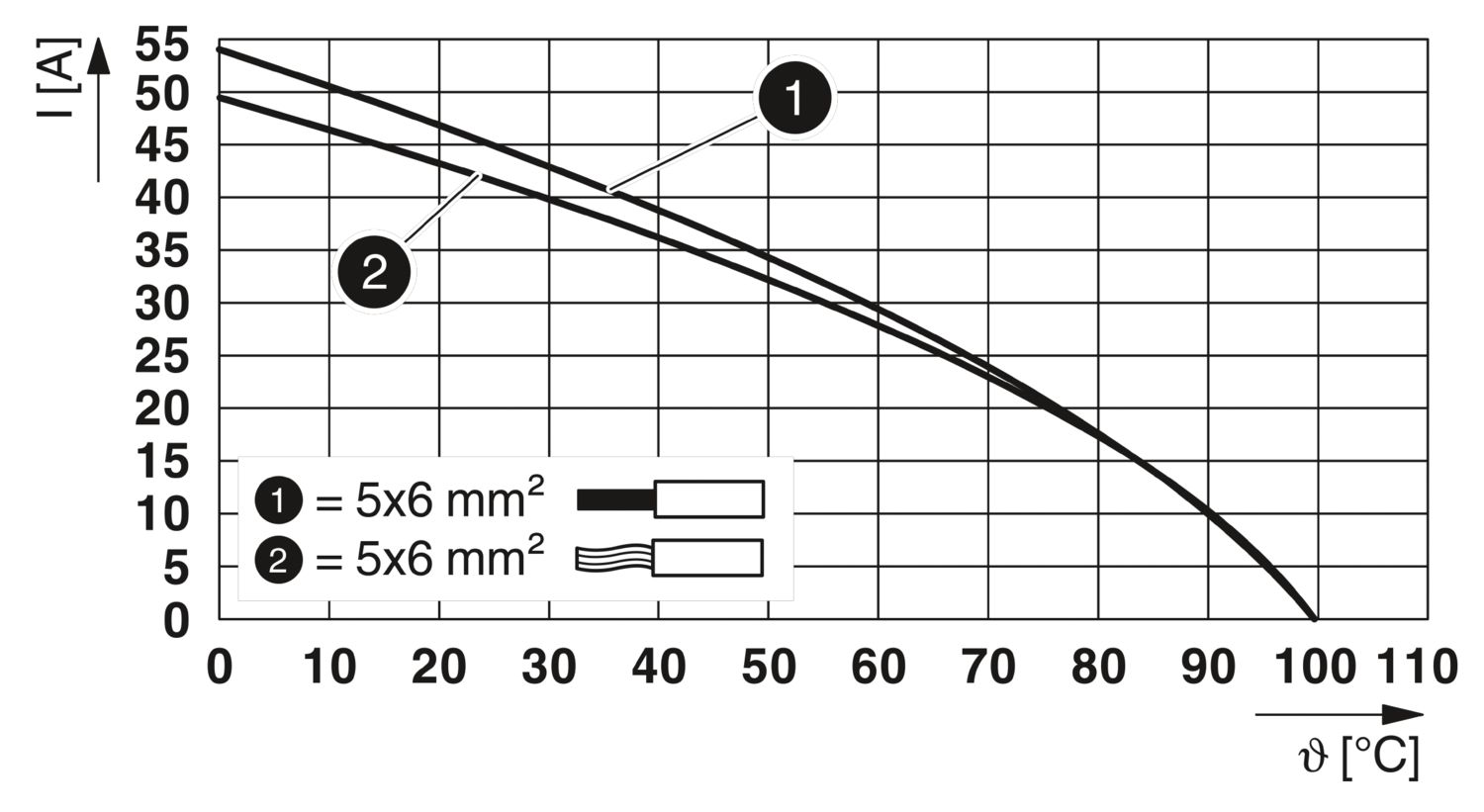

| 定格電流 | 40 A |
| 接触抵抗 | < 3 mΩ |
| 定格電圧 (II/2) | 1000 V |
| 定格電圧 (III/2) | 1000 V |
| 定格電圧 (III/3) | 690 V |
| 定格電圧UN | 690 V AC |
| 690 V DC | |
| 標準規格 IN | 40 A |
| 機械的仕様 | |
| 挿抜回数 | 最大 50 |
| 色 | 黒 (RAL 9005) |
| 部材 ハウジング | PA |
| 部材 コンタクト表面 | 銀めっき |
| 部材 ハトメ | NBR |
| UL94難燃性クラス | V0 |
| 芯線絶縁材質 | PVC/PE/TPE/ゴム |
| 導体の長さ | 1 m |
| 電線の構造（VDE 0295に準拠）/最小芯線径 | VDE 0295クラス1～6 / 最小0.15 mm |
| ケーブル外径 | 9 mm ... 14 mm |
| 芯線の直径(絶縁部を含む) | 2.95 mm ... 5 mm |
| 位置マーキング | 1、2、3、N、PE |
| 単線、色 | 黒、茶、グレー、青、緑/黄 |
| 電線断面積 | 6 mm² |
| 芯線絶縁材質 | PVC/PE/TPE/ゴム |
| 取付けタイプ | 前面取付け M25 |
| 周囲条件 | |
| 保護等級 | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| 耐衝撃度 | IK07 |
| 使用周囲温度 | -40 °C ... 100 °C |
| 導体接続時の温度 | -5 °C ... 50 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 100 °C |
特長
革新的で時間短縮―現場での接続で最大80 %の時間を短縮できるQUICKON高速接続
IP68/IP69KおよびIK07保護のハウジングで幅広いアプリケーションに対応し極めて耐久性がある
誤配線防止のための機械式コーディングによるより安全な接続、およびDIN EN 0105準拠の感電防止
効率的 - パネル貫通でケーブル接続時にデバイスを開ける必要がない
