PSR-PC51-1NO-1NC-24DC-SP - カプリングリレー - 2702523

注記

アプリケーションノート
アプリケーションノート	産業用途専用
使用上の制限
CCCexの注記	中国では防爆エリアでの使用は認められていません。

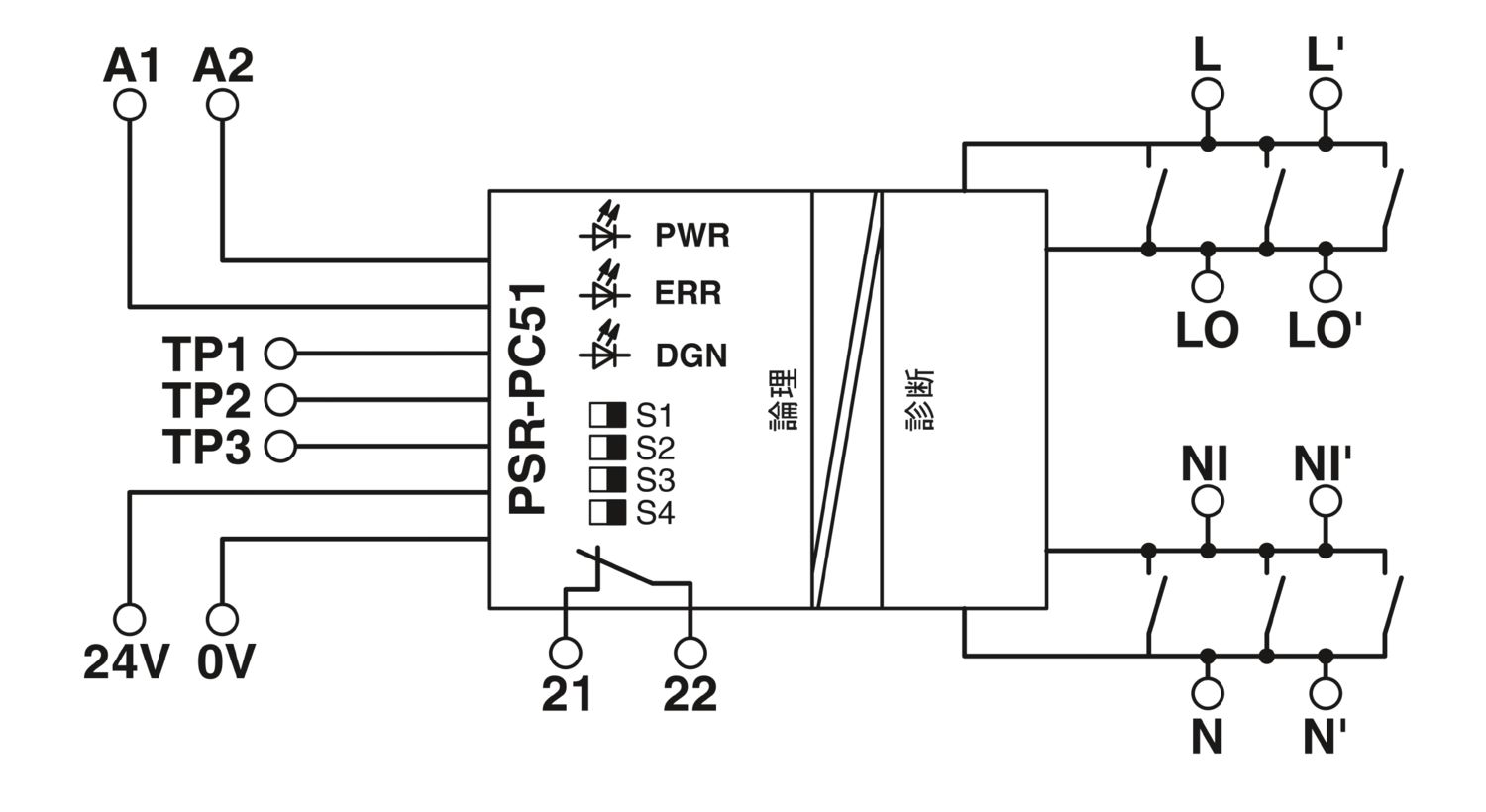

製品特性

製品ライン	カプリングリレー
製品シリーズ	PSRmini
アプリケーション	安全スイッチオン
	低頻度要求時
	Ex
制御	1および2チャネル
リレータイプ	メカニカルリレー
絶縁特性
サージ電圧カテゴリ	III
汚染度	2
時間
U_sでの標準起動時間	通常 100 ms (A1-A2で制御時)
通常復旧時間	通常 30 ms (A1-A2で制御時)
復帰時間	1 s (A1-A2で制御時)
	3 s (U_D適用後の診断可能時間)

電気特性

規準状態での最大損失電力	3.8 W (U_B = 26.4 V DC、U_BD = 26.4 V DC、I_L = 3 A時)
定格動作モード	100 %動作時
定格絶縁電圧	250 V AC
定格耐電圧/絶縁	基礎絶縁4 kV 全電流経路とハウジング間
定格耐電圧/絶縁		安全な絶縁、（A1/A2、24V/0V、21/22、TP1/TP2/TP3）から安全出力（L、L'、LO、LO'、NI、NI'、N,N'）までの6kVの強化絶縁
電源
型式	A1/A2
定格制御回路電源U_S	24 V DC -15 % / +10 %
定格制御電流I_S	通常 75 mA
電力消費、U_S時	通常 2 W (U_S/U_D、オン状態時)
突入電流	最大 100 mA
フィルタ時間	2 ms (A1-A2、U_sでの電圧ディップ時)
		最大 2 ms (A1-A2時；低テストパルス幅)
		≥ 100 ms (A1-A2時；低テストパルスレート)
		最大 17 ms (A1-A2時；高テストパルス幅)
		≥ 800 ms (A1-A2時；高テストパルスレート)
保護回路	サージ保護; 36 Vサプレッサダイオード
保護回路		極性保護
電源
型式	24V/0V
診断電源U_D	24 V DC -20 % / +25 %
U_Dの入力電流	35 mA (U_D = 24 V時)
		45 mA (U_D = 19 V時)
		25 mA (U_D = 30 V時)
U_Dにおける突入電流	1.5 A (Δt < 10 µs)
電力消費、U_D時	通常 0.9 W (U_D、オフ状態時)
保護回路	サージ保護; 33 Vサプレッサダイオード
保護回路		極性保護

入力データ

デジタル: 耐久試験のテストポイント (T1、T2、T3)
入力数	3
突入電流	通常 200 mA
保護回路	サージ保護; 36 Vサプレッサダイオード
消費電流	通常 20 mA (入力TP1)
	通常 20 mA (入力TP2)
	通常 30 mA (入力TP3)

出力データ

リレー: 安全出力 (L-LO-NI-N / L'-LO'-NI'-N')
出力内容	セーフティ関連のa接点
出力数	1 (ディレーなし)
接点の種類	安全出力1点
接点材質	AgNi、金フラッシュ、Ag合金
スイッチング電圧	最小 16 V AC/DC
		最大 250 V AC
		最大 125 V DC
スイッチング速度	最小 1 W
突入電流	最小 50 mA
突入電流		最大 5 A (Δt  1 s)
連続通電電流	3 A (ディレーティング、負荷タイプ、負荷時電圧に注意すること)
連続総電流	9 A² (ディレーティングに注意すること)
スイッチング周波数	最大 0.5 Hz
機械的寿命	およそ5x 10⁷サイクル
リレー: 補助b接点 (21/22)
出力内容	非セーフティ関連のb接点
出力数	1 (遅延なし、フローティング)
接点の種類	補助b接点1点
スイッチング電流	最大 100 mA
突入電流	≤ 800 mA (Δt  100 ms)
短絡保護	いいえ

接続データ

接続技術
プラグ式	あり
電線接続
接続方法	プッシュイン式
接続電線サイズ、単線	0.2 mm² ... 1.5 mm²
撚線接続断面積	0.2 mm² ... 1.5 mm²
撚線接続断面積、フェルールあり、プラスチックスリーブあり	0.25 mm² ... 1.5 mm² (CRIMPFOX 6使用時のみ)
接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし	0.25 mm² ... 1.5 mm² (CRIMPFOX 6使用時のみ)
接続電線サイズAWG	24 ... 16
剥き線長さ	8 mm

信号伝達

状態表示	1 x LED (緑)
定格電圧表示	LED（黄）x 1
エラー表示	LED（赤）x 1

寸法

幅	17.5 mm
高さ	117.4 mm
奥行き	114.5 mm

材料仕様

色 (ハウジング)	黄 (RAL 1018)
ハウジングの材質	Frianyl A63 RV0

特性

セーフティデータ: EN 50156-2
安全度水準（SIL）	3 (IEC 61508参照)
セーフティデータ: IEC 61508 - 低頻度要求時
安全度水準（SIL）	3

環境条件と実際の条件

周囲条件
保護等級	IP20
取付け場所の最低保護	IP54
使用周囲温度	-25 °C ... 60 °C (ディレーティングに注意すること)
周囲温度（保管時/運搬時）	-40 °C ... 65 °C
最大高度	≤ 2000 m (海抜)
最大許容湿度（保管時/移動時）	75 % (平均、まれに85%、結露なし)
最大許容相対湿度（動作時）	75 % (平均、まれに85%、結露なし)
衝撃	15g, 11 ms
振動（動作）	10 Hz ... 150 Hz, 2g
気圧（動作）	79 kPa ... 106 kPa
気圧　（保管/移動）	79 kPa ... 106 kPa

承認

ATEX
表示記号	 II 3G Ex ec nC IIC T4 Gc
認定	DEMKO 19 ATEX 2240X
IECEx
表示記号	Ex ec nC IIC T4 Gc
認定	IECEx ULD 19.0023X
UL、米国 / カナダ
表示記号	cULus
認定	E140324
UL Ex、米国 / カナダ
表示記号	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
表示記号		Class I, Div. 2, Groups A, B, C, D, T4
認定	E360692
CE
表示記号	CE準拠
環境シミュレーションテスト
表示記号	G3
認定	ISA-S71.04
CCC / China-Ex
表示記号	Ex ec nC IIC T4 Gc
認定	2022122304115696

取付け

取付けタイプ	DINレール取付け
組立てに関する注意事項	減衰曲線を参照
取付け位置	縦または横

アイテム番号	2702523
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	DNA182
カタログのページ	ページ 253 (C-6-2019)
GTIN	4055626283371
1個あたりの重量（梱包を含む）	244.2 g
1個あたりの重量（梱包を含まない）	147.48 g
関税率	85364190
生産国	DE

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	bcc07592-d3e8-4f2f-87c3-d05084722b60
