cULus認証済み
認証ID: E60425-20071007| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ B | ||||
| 300 V | 15 A | |||
製造現場の監視機能付きVDEレポート
認証ID: 40040694| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 320 V | 12 A | 0.2 - 2.5 |

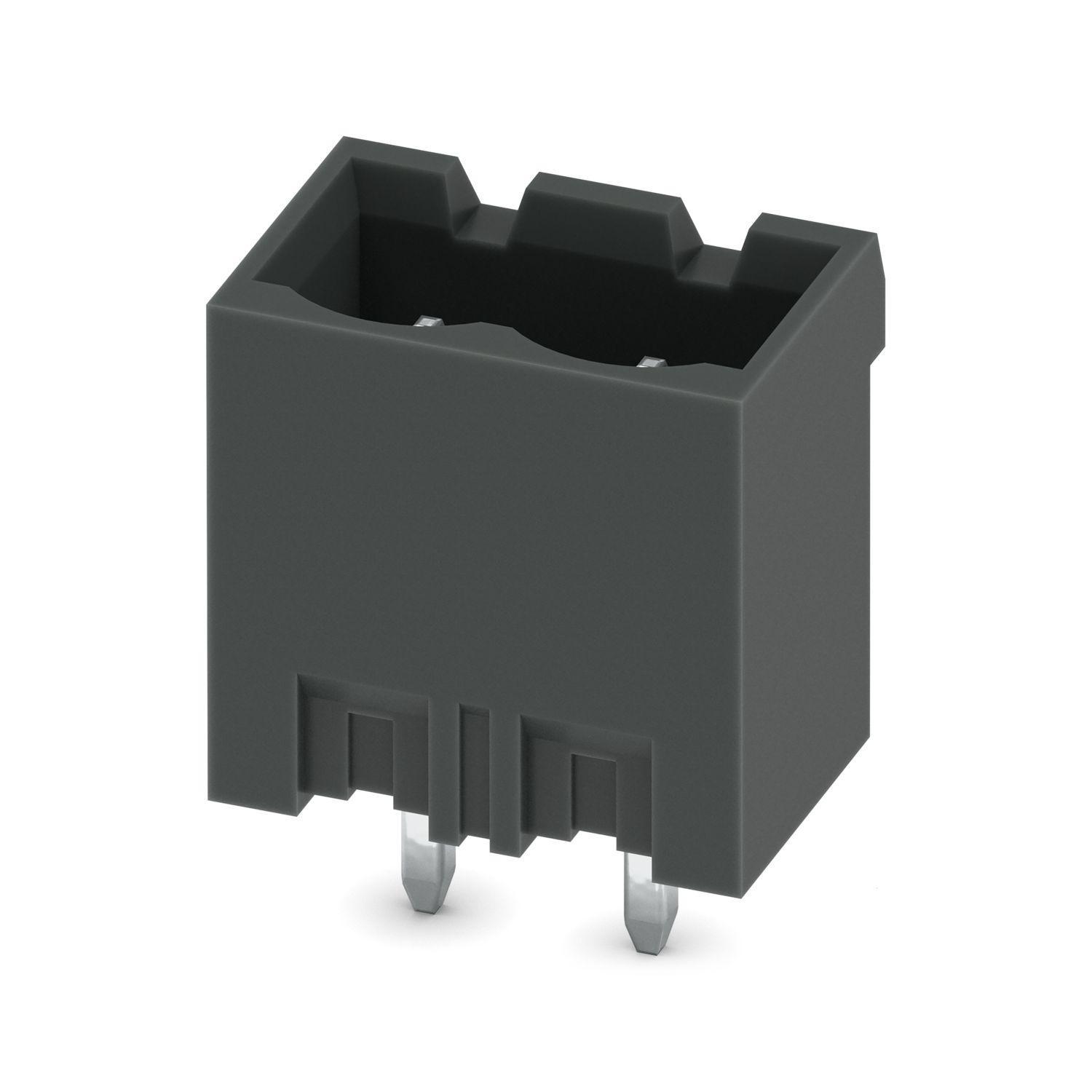

BCH-508VS- 2 BK
-
プリント基板用コネクタ・ソケット
5452153
プリント基板用コネクタ・ソケット、 定格接続サイズ: 2.5 mm2、 色: 黒、 定格電流: 12 A、 定格電圧（III/2）: 320 V、 コンタクト表面: Sn、 コンタクトタイプ: ピン、 電位の数: 2、 列の数: 1、 極数: 2、 接続数: 2、 製品ラインアップ: BCH-VS、 ピッチ: 5.08 mm、 取付け方法: ウェーブはんだ付け、 ピン配列: 直線的なピン配置、 はんだピン [P]: 3.9 mm、 電位あたりのはんだピンの数: 1、 プラグインシステム: BASICLINE 2,5、 はんだピン方向: 規格、 嵌合ロック: なし、 取付け方法: なし、 梱包の種類: 段ボール梱包
製品の詳細
| 製品ライン | プリント基板用コネクタ・ソケット |
| 製品シリーズ | BCH-VS |
| 製品ライン | COMBICON Connectors M |
| タイプ | 標準 |
| 極数 | 2 |
| ピッチ | 5.08 mm |
| 接続数 | 2 |
| 行の数 | 1 |
| 電位の数 | 2 |
| 取付けフランジ | なし |
| ピン配列 | 直線的なピン配置 |
| 電位あたりのはんだピン | 1 |
| 特性 | |
| 標準規格 IN | 12 A |
| 定格電圧UN | 320 V |
| 接触抵抗 | 2.9 mΩ |
| 定格電圧（III/3） | 250 V |
| 定格サージ電圧（III/3） | 4 kV |
| 定格電圧（III/2） | 320 V |
| 定格サージ電圧（III/2） | 4 kV |
| 定格電圧 (II/2) | 400 V |
| 定格サージ電圧（II/2） | 4 kV |
| 取付けタイプ | ウェーブはんだ付け |
| ピン配列 | 直線的なピン配置 |
| 材質のデータ - コンタクト先 | |
| 注記 | WEEE / RoHS準拠、ウィスカフリー、IEC 60068-2-82/JEDEC JESD 201準拠 |
| コンタクト材質 | 銅合金 |
| 表面特性 | すずめっき |
| 金属表面処理 コンタクト部（仕上） | すず (4 - 8 µm Sn) |
| 金属表面処理 コンタクト部（下地） | ニッケル (1.5 - 4 µm Ni) |
| 金属表面処理 はんだ付け部（仕上） | すず (4 - 8 µm Sn) |
| 金属表面処理 はんだ付け部（下地） | ニッケル (1.5 - 4 µm Ni) |
| 材質のデータ - ハウジング | |
| 色 (ハウジング) | 黒 (9005) |
| 絶縁材質 | PA |
| 絶縁材質グループ | I |
| CTI、IEC 60112準拠 | 600 |
| UL94難燃性クラス | V0 |
| EN 60695-2-12準拠で白熱ワイヤー可燃性指標 GWFI | 850 |
| EN 60695-2-13準拠で白熱ワイヤー点火温度 GWIT | 775 |
| EN 60695-10-2準拠のボールプレッシャー試験の温度 | 125 °C |
| 動作時の注記 | IEC 61984によりCOMBICONコネクタは活線挿抜が禁止されています(COC)。使用中、通電している場合はプラグの挿抜をすることはできません。 |
| 外形寸法 |
|
| ピッチ | 5.08 mm |
| 幅 [w] | 12.16 mm |
| 高さ [h] | 15.9 mm |
| 長さ[l] | 8.6 mm |
| 基板上高さ | 12 mm |
| はんだピン長さ[P] | 3.9 mm |
| ピン寸法 | 1 x 1 mm |
| プリント基板設計 | |
| 穴径 | 1.4 mm |
| 目視検査 | |
| 仕様 | IEC 60512-1-1:2002-02 |
| 試験結果 | 試験合格 |
| 寸法確認 | |
| 仕様 | IEC 60512-1-2:2002-02 |
| 試験結果 | 試験合格 |
| 印字の耐性 | |
| 仕様 | IEC 60068-2-70:1995-12 |
| 試験結果 | 試験合格 |
| 誤嵌合 | |
| 仕様 | IEC 60512-13-5:2006-02 |
| 試験結果 | 試験合格 |
| 挿抜力 | |
| 試験結果 | 試験合格 |
| サイクル数 | 25 |
| 極あたりの挿入力（近似） | 10 N |
| 極あたりの抜取り強度（近似） | 8 N |
| 温度試験 | 試験グループC | |
| 仕様 | IEC 60512-5-1:2002-02 |
| 試験した極数 | 16 |
| 絶縁抵抗 | |
| 仕様 | IEC 60512-3-1:2002-02 |
| 絶縁抵抗、隣接する極 | > 5 MΩ |
| 空間距離と沿面距離 | | |
| 仕様 | IEC 60664-1:2007-04 |
| 絶縁材質グループ | I |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 定格絶縁電圧 (III/3) | 250 V |
| 定格サージ電圧 (III/3) | 4 kV |
| 最小空間距離 - 不平等電界（III/3） | 3 mm |
| 最小沿面距離（III/3） | 3.2 mm |
| 定格絶縁電圧 (III/2) | 320 V |
| 定格サージ電圧 (III/2) | 4 kV |
| 最小空間距離 - 不平等電界（III/2） | 3 mm |
| 最小沿面距離（III/2） | 3 mm |
| 定格絶縁電圧 (II/2) | 400 V |
| 定格サージ電圧 (II/2) | 4 kV |
| 最小空間距離 - 不平等電界（II/2） | 3 mm |
| 最小沿面距離（II/2） | 3 mm |
| 振動試験 | |
| 仕様 | IEC 60068-2-6:2007-12 |
| 周波数 | 10 - 150 - 10 Hz |
| スイープ速度 | 1オクターブ/最小 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速 | 5g (60.1 Hz ... 150 Hz) |
| 各軸のテスト時間 | 2.5 h |
| 試験方向 | X、Y、Z軸 |
| 耐久試験 | |
| 仕様 | IEC 60512-9-1:2010-03 |
| 海面位のインパルス耐電圧 | 4.8 kV |
| 接触抵抗R1 | 2.9 mΩ |
| 接触抵抗R2 | 2.9 mΩ |
| 挿抜回数 | 25 |
| 絶縁抵抗、隣接する極 | > 5 MΩ |
| 環境試験 | |
| 仕様 | EN ISO 22479:2022-06 |
| 腐食負荷 | 300 dm3 中0.2 dm3SO2 /40 °C/1サイクル |
| 熱ストレス | 100 °C/168 h |
| 商用周波耐電圧 | 2.21 kV |
| 周囲条件 | |
| 周囲温度（作動時） | -40 °C ... 105 °C (ディレーティング曲線による) |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 相対湿度（保管時/運搬時） | 30 % ... 70 % |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 梱包の種類 | 段ボール梱包 |
互換性のある製品
特長
デバイス設計に高い柔軟性 - 一つのソケットに対して異なる接続方式のプラグを選定可能
信頼性の高い実装方式で世界中で使用可能
プリント基板に垂直に接続し複数列配列可能
横壁ありでプラグ接続に最適な安定性
プラグインモジュールでプリント基板を簡単に交換
