cULus認証済み
認証ID: E60425-20071007| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ B | ||||
| 300 V | 15 A | |||
製造現場の監視機能付きVDEレポート
認証ID: 40040694| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 320 V | 12 A | 0.2 - 2.5 |

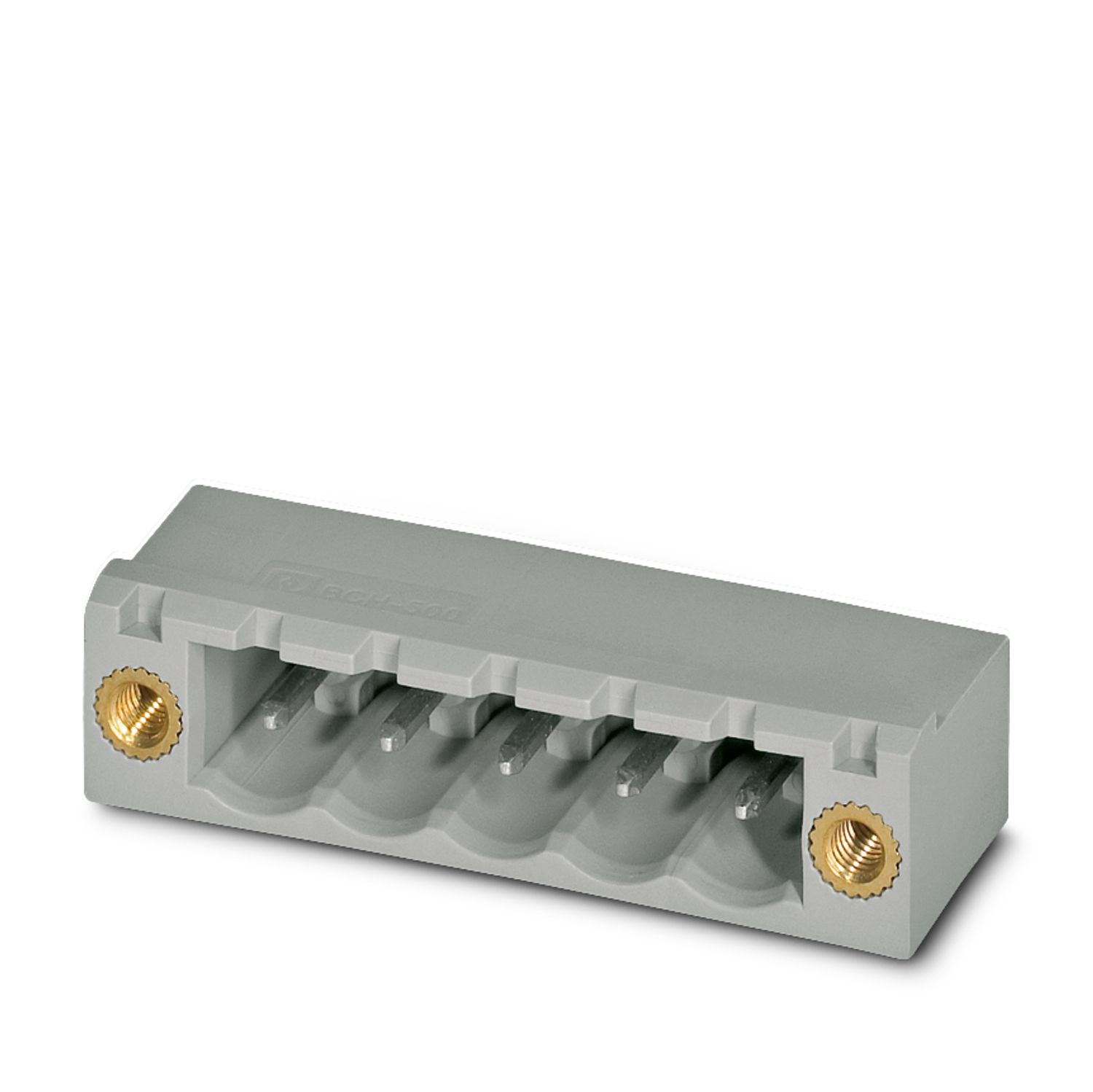

BCH-500HF-17 GY
-
プリント基板用コネクタ・ソケット
5432232
プリント基板用コネクタ・ソケット、 定格接続サイズ: 2.5 mm2、 色: シグナルグレー、 定格電流: 12 A、 定格電圧（III/2）: 320 V、 コンタクト表面: Sn、 コンタクトタイプ: ピン、 電位の数: 17、 列の数: 1、 極数: 17、 接続数: 17、 製品ラインアップ: BCH-HF、 ピッチ: 5 mm、 取付け方法: ウェーブはんだ付け、 ピン配列: 直線的なピン配置、 はんだピン [P]: 3.23 mm、 電位あたりのはんだピンの数: 1、 プラグインシステム: BASICLINE 2,5、 はんだピン方向: 規格、 嵌合ロック: ねじロック機構、 取付け方法: ねじフランジ付き、 梱包の種類: 段ボール梱包
製品の詳細
| 製品ライン | プリント基板用コネクタ・ソケット |
| 製品シリーズ | BCH-HF |
| 製品ライン | COMBICON Connectors M |
| タイプ | 標準 |
| 極数 | 17 |
| ピッチ | 5 mm |
| 接続数 | 17 |
| 行の数 | 1 |
| 電位の数 | 17 |
| 取付けフランジ | ねじフランジ付き |
| ピン配列 | 直線的なピン配置 |
| 電位あたりのはんだピン | 1 |
| 特性 | |
| 標準規格 IN | 12 A |
| 定格電圧UN | 320 V |
| 定格電圧（III/3） | 250 V |
| 定格サージ電圧（III/3） | 4 kV |
| 定格電圧（III/2） | 320 V |
| 定格サージ電圧（III/2） | 4 kV |
| 定格電圧 (II/2) | 400 V |
| 定格サージ電圧（II/2） | 4 kV |
| 取付けタイプ | ウェーブはんだ付け |
| ピン配列 | 直線的なピン配置 |
| フランジ | |
| 締付けトルク | 0.3 Nm |
| 材質のデータ - コンタクト先 | |
| 注記 | WEEE / RoHS準拠、ウィスカフリー、IEC 60068-2-82/JEDEC JESD 201準拠 |
| コンタクト材質 | 銅合金 |
| 表面特性 | すずめっき |
| 金属表面処理 コンタクト部（仕上） | すず (4 - 8 µm Sn) |
| 金属表面処理 コンタクト部（下地） | ニッケル (1.5 - 4 µm Ni) |
| 金属表面処理 はんだ付け部（仕上） | すず (4 - 8 µm Sn) |
| 金属表面処理 はんだ付け部（下地） | ニッケル (1.5 - 4 µm Ni) |
| 材質のデータ - ハウジング | |
| 色 (ハウジング) | シグナルグレー (7004) |
| 絶縁材質 | PA |
| 絶縁材質グループ | I |
| CTI、IEC 60112準拠 | 600 |
| UL94難燃性クラス | V0 |
| EN 60695-2-12準拠で白熱ワイヤー可燃性指標 GWFI | 850 |
| EN 60695-2-13準拠で白熱ワイヤー点火温度 GWIT | 775 |
| EN 60695-10-2準拠のボールプレッシャー試験の温度 | 125 °C |
| 動作時の注記 | IEC 61984によりCOMBICONコネクタは活線挿抜が禁止されています(COC)。使用中、通電している場合はプラグの挿抜をすることはできません。 |
| 外形寸法 |
|
| ピッチ | 5 mm |
| 幅 [w] | 95 mm |
| 高さ [h] | 11.8 mm |
| 長さ[l] | 12 mm |
| 基板上高さ | 8.57 mm |
| はんだピン長さ[P] | 3.23 mm |
| ピン寸法 | 1 x 1 mm |
| プリント基板設計 | |
| 穴径 | 1.4 mm |
| 空間距離と沿面距離 | | |
| 仕様 | IEC 60664-1:2007-04 |
| 絶縁材質グループ | I |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 定格絶縁電圧 (III/3) | 250 V |
| 定格サージ電圧 (III/3) | 4 kV |
| 最小空間距離 - 不平等電界（III/3） | 3 mm |
| 最小沿面距離（III/3） | 3.2 mm |
| 定格絶縁電圧 (III/2) | 320 V |
| 定格サージ電圧 (III/2) | 4 kV |
| 最小空間距離 - 不平等電界（III/2） | 3 mm |
| 最小沿面距離（III/2） | 3 mm |
| 定格絶縁電圧 (II/2) | 400 V |
| 定格サージ電圧 (II/2) | 4 kV |
| 最小空間距離 - 不平等電界（II/2） | 3 mm |
| 最小沿面距離（II/2） | 3 mm |
| 周囲条件 | |
| 周囲温度（作動時） | -40 °C ... 100 °C (ディレーティング曲線による) |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 相対湿度（保管時/運搬時） | 30 % ... 70 % |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 梱包の種類 | 段ボール梱包 |

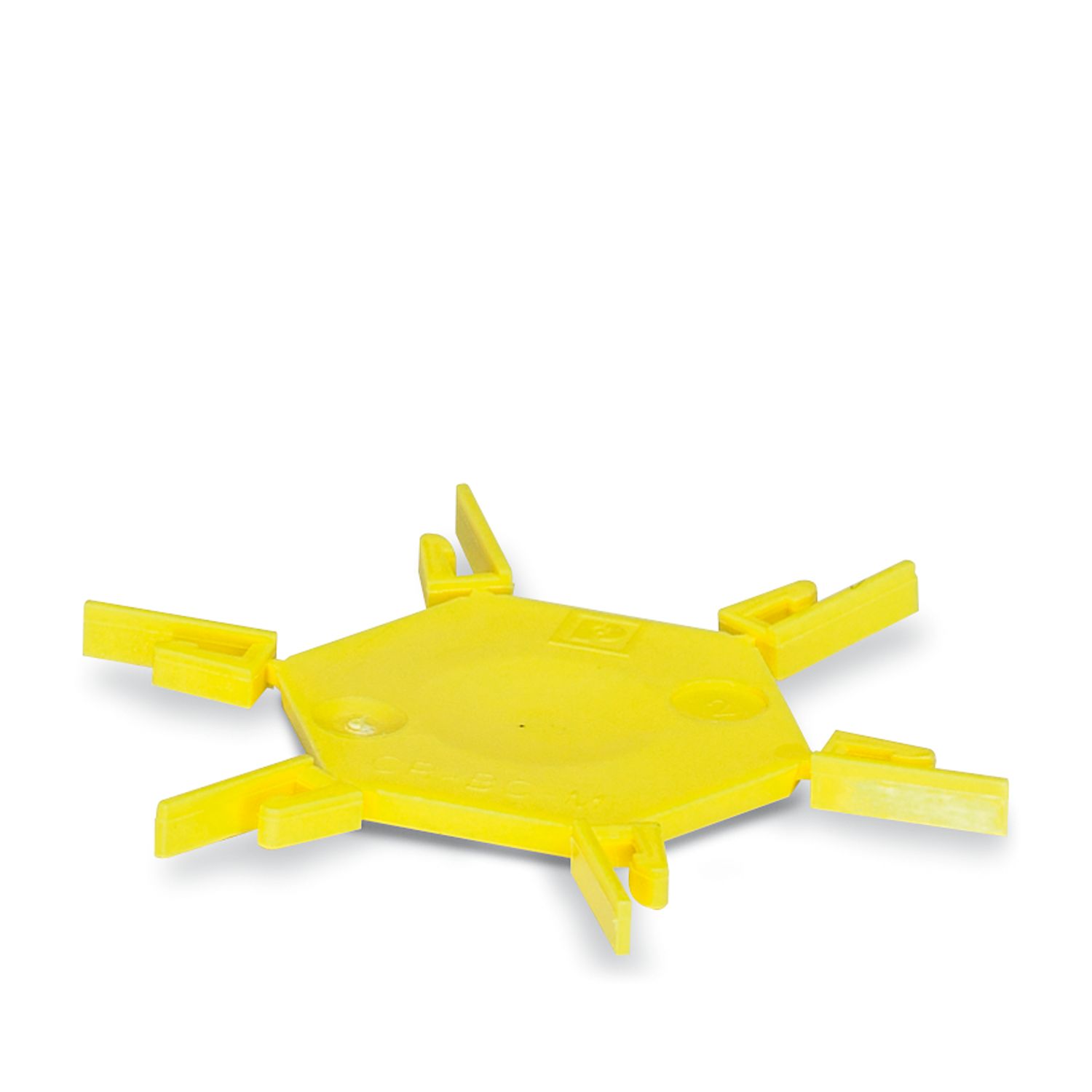

互換性のある製品
特長
デバイス設計に高い柔軟性 - 一つのソケットに対して異なる接続方式のプラグを選定可能
プラグインモジュールでプリント基板を簡単に交換
信頼性の高い実装方式で世界中で使用可能
プリント基板方向に挿入
ねじフランジで安全な嵌合ロック
