cULus認証済み
認証ID: E60425-20071007| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ B | ||||
| 300 V | 15 A | 30 - 12 | ||
製造現場の監視機能付きVDEレポート
認証ID: 40040694| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 320 V | 12 A | 0.2 - 2.5 |

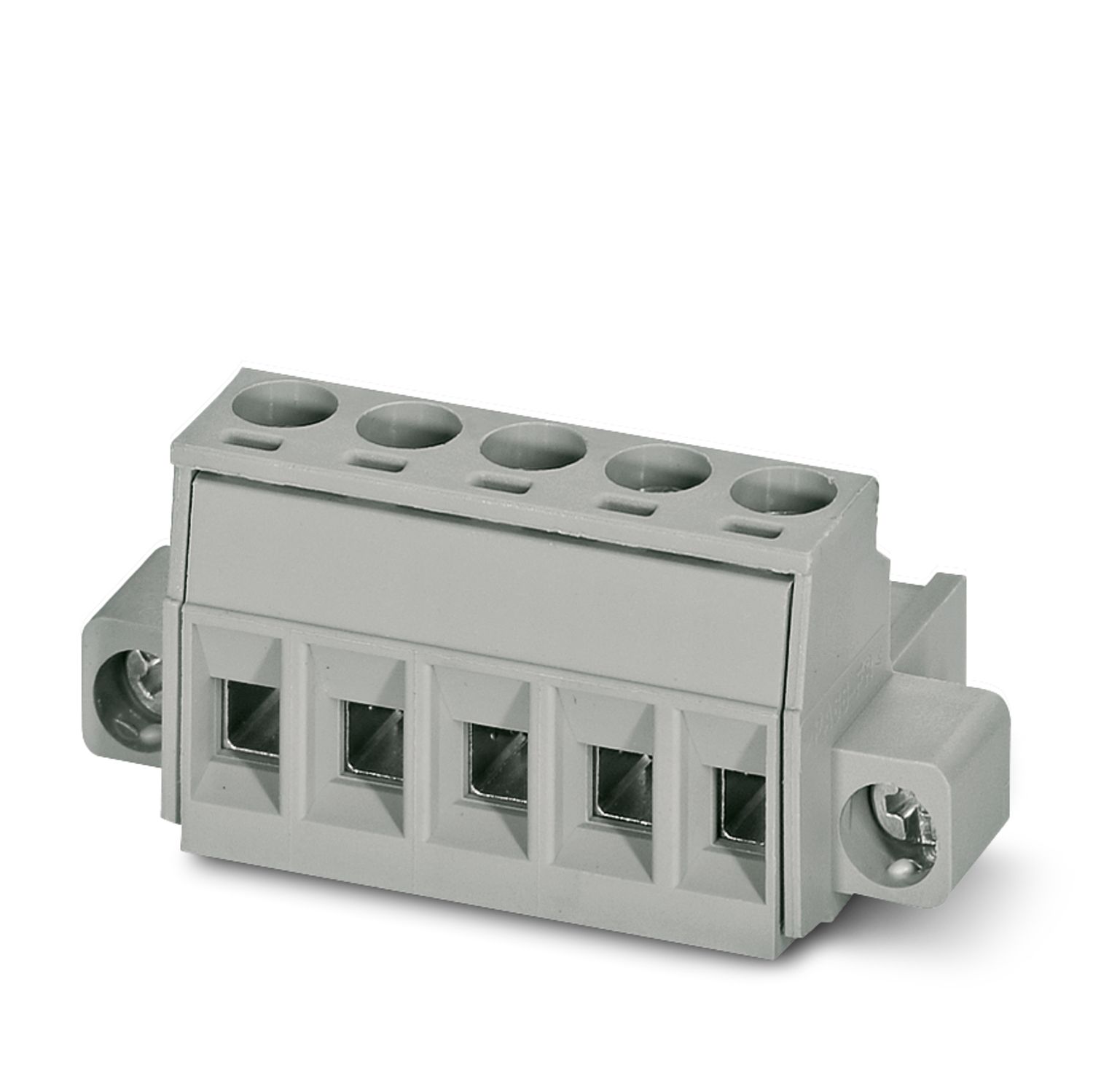

BCP-500F-17 BK
-
プリント基板用コネクタ
5452564
プリント基板用コネクタ、 定格接続サイズ: 2.5 mm2、 色: 黒、 定格電流: 12 A、 定格電圧（III/2）: 320 V、 コンタクト表面: Sn、 コンタクトタイプ: メス、 電位の数: 17、 列の数: 1、 極数: 17、 接続数: 17、 製品ラインアップ: BCP-F、 ピッチ: 5 mm、 接続方式: クランプケージ仕様のねじ接続方式、 ねじ頭型: L マイナス、 電線/プリント基板の接続方向: 0 °、 固定クリップ: - 固定クリップなし、 プラグインシステム: BASICLINE 2,5、 嵌合ロック: ねじロック機構、 取付け方法: ねじフランジ、 梱包の種類: 段ボール梱包
製品の詳細
| 製品ライン | プリント基板用コネクタ |
| 製品シリーズ | BCP-F |
| 製品ライン | COMBICON Connectors M |
| タイプ | 標準 |
| 極数 | 17 |
| ピッチ | 5 mm |
| 接続数 | 17 |
| 行の数 | 1 |
| 電位の数 | 17 |
| 取付けフランジ | ねじフランジ |
| 特性 | |
| 標準規格 IN | 12 A |
| 定格電圧UN | 320 V |
| 定格電圧（III/3） | 250 V |
| 定格サージ電圧（III/3） | 4 kV |
| 定格電圧（III/2） | 320 V |
| 定格サージ電圧（III/2） | 4 kV |
| 定格電圧 (II/2) | 630 V |
| 定格サージ電圧（II/2） | 4 kV |
| 接続技術 | |
| タイプ | 標準 |
| コネクタシステム | BASICLINE 2,5 |
| 定格電線断面積 | 2.5 mm² |
| コンタクトタイプ | メス |
| 嵌合ロック | |
| ロッキングタイプ | ねじロック機構 |
| 取付けフランジ | ねじフランジ |
| 締付けトルク | 0.3 Nm |
| 電線接続 | |
| 接続方法 | クランプケージ仕様のねじ接続方式 |
| 電線/プリント基板の接続方向 | 0 ° |
| 接続電線サイズ、単線 | 0.2 mm² ... 2.5 mm² |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線断面積AWG | 24 ... 12 |
| 接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし | 0.25 mm² ... 2.5 mm² |
| 撚線接続断面積、フェルールあり、プラスチックスリーブあり | 0.25 mm² ... 2.5 mm² |
| 同じ接続サイズの電線2本、単線 | 0.2 mm² ... 1 mm² |
| 同じ接続サイズの2本線/撚線 | 0.2 mm² ... 1.5 mm² |
| 同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1 mm² |
| 同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 0.5 mm² ... 1.5 mm² |
| シリンダーゲージa x b / 径 | 2.8 mm x 2.0 mm / 2.4 mm |
| 剥き線長さ | 7 mm |
| ドライブ型ねじヘッド | マイナス (L) |
| 締付けトルク | 0.4 Nm ... 0.5 Nm |
| 材質のデータ - コンタクト先 | |
| 注記 | WEEE / RoHS準拠、ウィスカフリー、IEC 60068-2-82/JEDEC JESD 201準拠 |
| コンタクト材質 | 銅合金 |
| 表面特性 | 溶融すずめっき |
| 金属表面接続ポイント（仕上） | すず (4 - 8 µm Sn) |
| 金属表面処理 コンタクト部（仕上） | すず (4 - 8 µm Sn) |
| 材質のデータ - ハウジング | |
| 色 (ハウジング) | 黒 (9005) |
| 絶縁材質 | PA |
| 絶縁材質グループ | I |
| CTI、IEC 60112準拠 | 600 |
| UL94難燃性クラス | V0 |
| EN 60695-2-12準拠で白熱ワイヤー可燃性指標 GWFI | 850 |
| EN 60695-2-13準拠で白熱ワイヤー点火温度 GWIT | 775 |
| EN 60695-10-2準拠のボールプレッシャー試験の温度 | 125 °C |
| 外形寸法 |
|
| ピッチ | 5 mm |
| 幅 [w] | 94.94 mm |
| 高さ [h] | 15 mm |
| 長さ[l] | 18.2 mm |
| フランジ | |
| 締付けトルク | 0.3 Nm |
| 周囲条件 | |
| 周囲温度（作動時） | -40 °C ... 100 °C (ディレーティング曲線による) |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 相対湿度（保管時/運搬時） | 30 % ... 70 % |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 空間距離と沿面距離 | | |
| 仕様 | IEC 60664-1:2007-04 |
| 絶縁材質グループ | I |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 定格絶縁電圧 (III/3) | 250 V |
| 定格サージ電圧 (III/3) | 4 kV |
| 最小空間距離 - 不平等電界（III/3） | 3 mm |
| 最小沿面距離（III/3） | 3.2 mm |
| 定格絶縁電圧 (III/2) | 320 V |
| 定格サージ電圧 (III/2) | 4 kV |
| 最小空間距離 - 不平等電界（III/2） | 3 mm |
| 最小沿面距離（III/2） | 3 mm |
| 定格絶縁電圧 (II/2) | 630 V |
| 定格サージ電圧 (II/2) | 4 kV |
| 最小空間距離 - 不平等電界（II/2） | 3 mm |
| 最小沿面距離（II/2） | 3.2 mm |
| 梱包の種類 | 段ボール梱包 |
互換性のある製品
特長
よく知られた接続方式で世界中で使用可能
最大接触力で温度上昇が低い
ねじフランジで安全な嵌合ロック
2本の電線を接続可能
