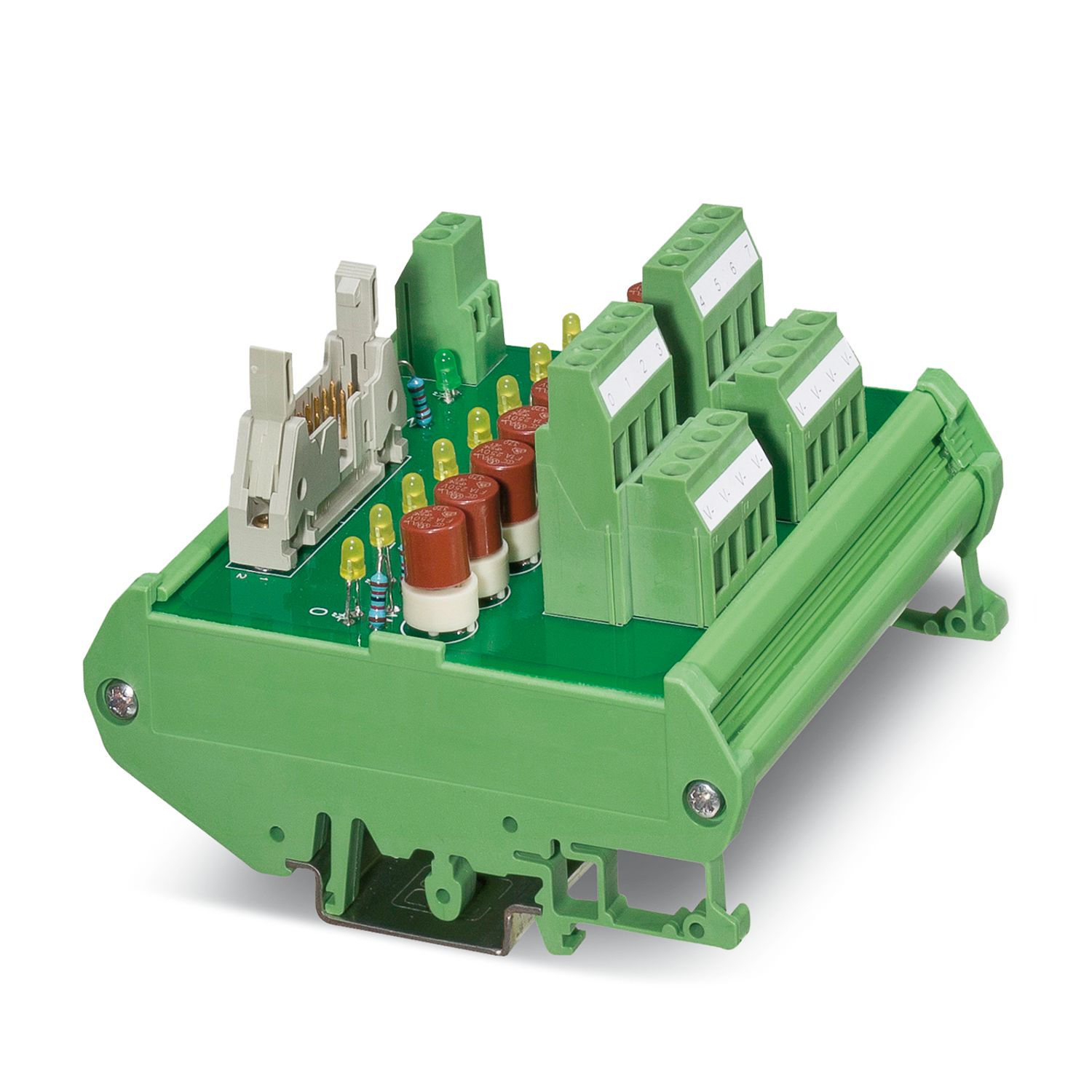

UM-IC14/8DO/F/LA/S7 - パッシブモジュール
UM-IC14/8DO/F/LA/S7
-
パッシブモジュール
2902896

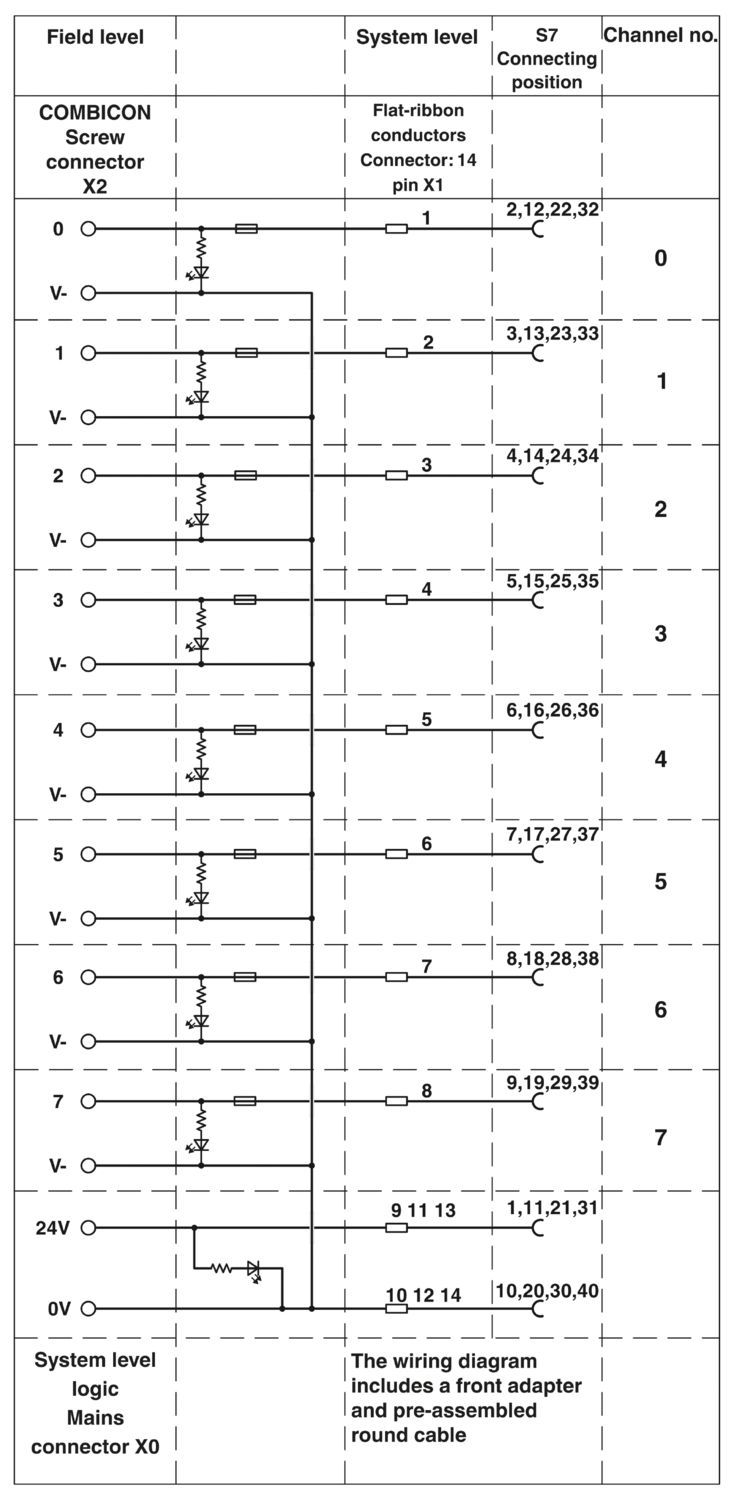

8チャネルDOパッシブモジュール、シグナル表示とヒューズ保護を搭載
製品の詳細
Expand all
Collapse all
技術データ
製品特性
製品ライン
インターフェースモジュール
絶縁特性
過電圧カテゴリ
III、基礎絶縁（EN 50178に準拠）
汚染度
2
電気特性
最大動作電圧U
max
30 V DC
定各電圧
24 V DC
各分岐の最大定格電流
0.8 A
1 A (プラグ式でヒューズ保護)
サポート対象のコントローラ SIEMENS S7-300 / ET 200 M
適切なI/Oカード
6ES7322-1BL00-0AA0
6ES7322-1BH00-0AA0
6ES7322-1BH01-0AA0
6ES7322-1BH10-0AA0
接続データ
フィールドレベル
接続方法
ネジ接続
接続電線サイズ、単線
0.2 mm² ... 4 mm²
撚線接続断面積
0.2 mm² ... 2.5 mm²
接続電線断面積AWG
24 ... 12
制御システムレベル
接続方法
IDC/FLKピンヘッダー
接続数
1
極数
14
寸法
製品寸法
幅
90 mm
高さ
70 mm
奥行き
90 mm
環境条件と実際の条件
周囲条件
使用周囲温度
-20 °C ... 50 °C
規格と基準
標準/規則
IEC 60664
取付け
取付け位置
任意
注記
動作時の注記
正しく使用するためには、設置指令の仕様（「ダウンロード」を参照）を遵守する必要があります。アプリケーション用、またはサードパーティ製品と共に使用。各サードパーティメーカーの仕様および安全に関する注意事項と警告指示事項も満たす必要があります。
販売用データ
アイテム番号
2902896
梱包単位
1 pc
最低注文数
1 pc
プロダクトキー
DK2CZZ
GTIN
4055626164328
1個あたりの重量（梱包を含む）
125.2 g
1個あたりの重量（梱包を含まない）
125.2 g
生産国
US
分類
ECLASS
ECLASS-13.0
27141152
ECLASS-15.0
27141152
ETIM
ETIM 8.0
EC002780
Environmental product compliance
EU RoHS
既知の範囲で免責が生じます
はい
EU RoHS 物質要件を満たしています
6(c)
China RoHS
Environment friendly use period (EFUP)
EFUP-25
製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)
Hexahydromethylphthalic anhydride
(CAS-NO: N/A)
Lead
(CAS-NO: 7439-92-1)
互換性のある製品
Expand all
Collapse all
アクセサリ
VF-SI/TR5/1AF
-
ヒューズセット
2901003
