NBC-M12MS/5,0-971/R4AQ VR
-
ネットワークケーブル
1412819

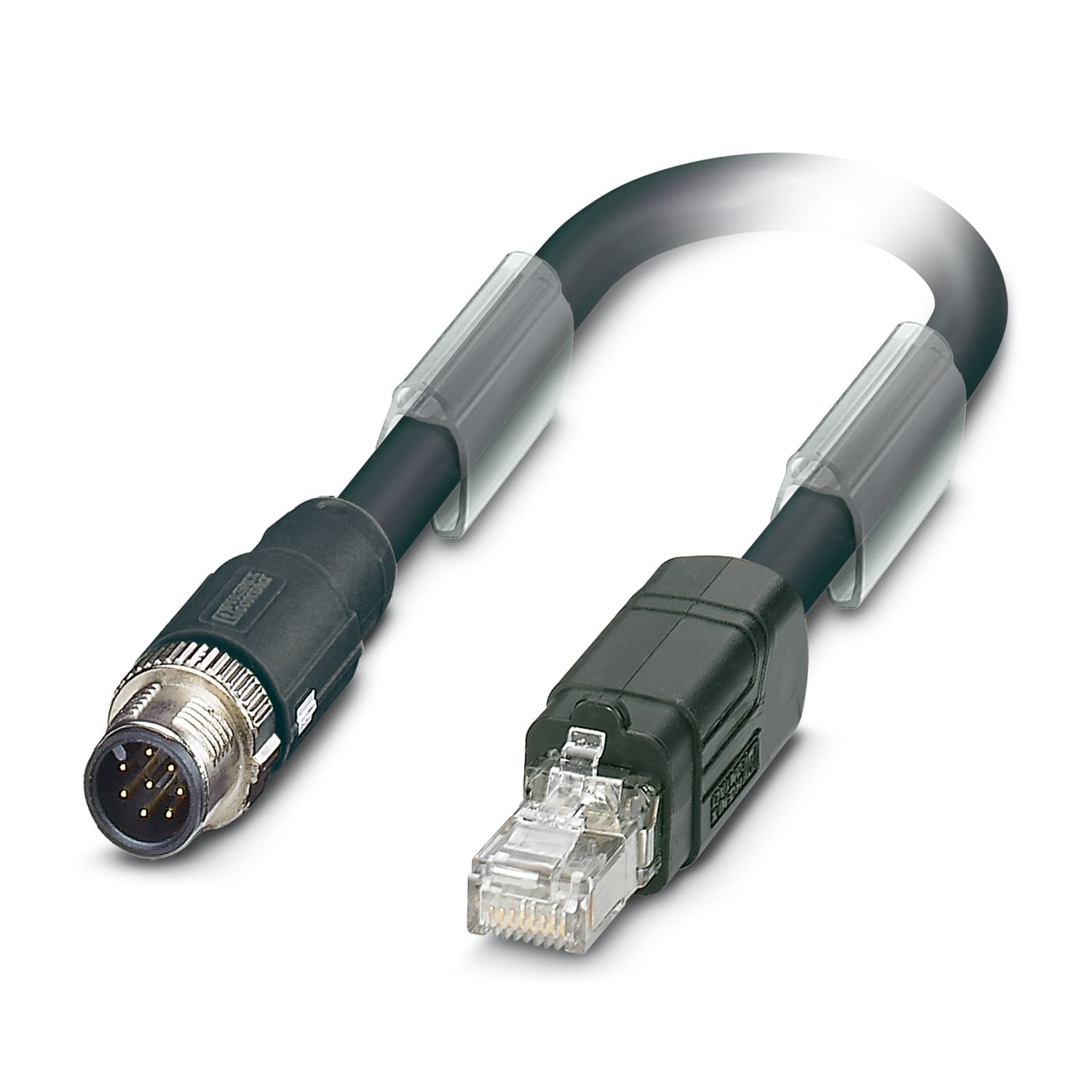

アッセンブリVARANケーブル、シールド対応、撚線、黒、ストレートM12プラグ、SPEEDCON、6極＋RJ45プラグ/IP20、QUICKON、長さ：5 m
製品の詳細
| 製品ライン | 通信用ケーブルはプリアッセンブリ |
| センサの種類 | VARAN |
| 極数 | 6 |
| ケーブル引込み口の数 | 1 |
| シールド用 | あり |
| キーイング | A |
| ケーブル引込口 | ストレート |
| 絶縁特性 | |
| 過電圧カテゴリ | I |
| 汚染度 | 1 |
| 定格電圧（III/3） | 72 V (DC) |
| 接触抵抗 | ≤ 5 mΩ |
| 絶縁抵抗 | ≥ 100 MΩ |
| 定格電圧UN | 30 V |
| 標準規格 IN | 2 A |
| 通信媒体 | 銅 |
| 伝送特性（カテゴリ） | CAT5 (IEC 11801:2002) |
| 色 | 黒 |
| 部材 | PC |
| PA | |
| UL94難燃性クラス | V0 |
| ハウジング材質 | TPU、難燃性、自己消火型 |
| コンタクト材質 | CuZn |
| コンタクト表面材質 | Ni/Au |
| コンタクトキャリア材質 | TPU GF |
| ねじ式接続の素材 | 亜鉛ダイカスト（ニッケル合金） |
| 外部シース素材 | SANTOPRENEハロゲンフリー |
| 接続1 | |
| タイプ | プラグ ストレート M12 |
| コーディングタイプ | A |
| 挿抜回数 | ≥ 100 |
| 保護等級 | IP20 |
| 接続 2 | |
| タイプ | プラグ ストレート RJ45 |
| 挿抜回数 | ≥ 750 |
| 保護等級 | IP20 |
| 導体の長さ | 5.00 m |
| VARAN PVC [971] | |
| UL AWLスタイル | 2461 (80°C/300 V) |
| 極数 | 6 |
| シールド用 | あり |
| ケーブルタイプ | VARAN PVC [971] |
| 電線構造 | 1x2x24/32+2x2x24/19、SF/UTP |
| 信号実行時 | 5.3 ns/m |
| 導体構造、信号線 | 19x 0.13 mm |
| AWG信号ライン | 24 |
| 導体構造、電源 | 32x 0.10 mm |
| AWG電源 | 24 |
| 電線断面積 | 2x 2x 0.25 mm² (信号ライン) |
| 2x 0.25 mm² (電源側) | |
| ワイヤ径、絶縁部を含む | 1.25 mm (信号ライン) |
| 1.4 mm (電源側) | |
| ケーブル外径 | 7.00 mm ±0.2 mm |
| 外部シース素材 | PVC |
| 外部シース、色 | 黒 |
| 導体材質 | ベア銅線 |
| 芯線絶縁材質 | PE |
| 単線、色 | 青-黄、緑-オレンジ、赤-青 |
| 厚さ、外部シース | 0.90 mm |
| ツイストペア | 2コアをペアに |
| 全ツイスト | 3ペア、フィルエレメントを芯線に接続 |
| 光シールドカバー | 85 % |
| 最大導体抵抗 | 78 Ω/km (20 °C時) |
| 絶縁抵抗 | ≥ 500 MΩ*km (20 °C時) |
| 実効容量 | およそ 57 nF (1 kHz時) |
| 定格電圧、ケーブル | ≤ 80 V |
| テスト電圧、コア/コア | 1000 V |
| テスト電圧、コア/シールド | 1000.00 V |
| 最小曲げ範囲、固定取付け | 4 x D |
| 最小曲げ半径、可動取付け | 8 x D |
| 最小曲げ半径、固定 | 28 mm |
| 最小曲げ半径、可動 | 56 mm |
| 動的負荷容量（曲げ） | 最大曲げ回数: 200000、 曲げ半径: 5 x D |
| 難燃性 | IEC 60332-1-2準拠 |
| 耐油性 | DIN EN 60811-2-1, 168 h準拠（100℃時） |
| 使用周囲温度 | -40 °C ... 80 °C |
| 周囲温度（設置時） | -40 °C ... 80 °C |
| 周囲条件 | |
| 保護等級 | IP20 |
| IP20 | |
| 使用周囲温度 (ケーブル、固定設置) | 0 °C ... 50 °C (取付け用) |
| -20 °C ... 80 °C (ケーブル、固定設置) | |
| 使用周囲温度 (メスコネクタ/オスコネクタ) | -25 °C ... 90 °C (プラグ/ソケット) |
| アイテム番号 | 1412819 |
| 梱包単位 | 10 pc |
| 最低注文数 | 10 pc |
| 注記 | 受注生産（返品不可） |
| セールスキー | ****** |
| プロダクトキー | ABNPAA |
| GTIN | 4055626017495 |
| 1個あたりの重量（梱包を含む） | 384.2 g |
| 1個あたりの重量（梱包を含まない） | 386.447 g |
| 関税率 | 85444290 |
| 生産国 | PL |
ECLASS
| ECLASS-13.0 | 27060307 |
ETIM
| ETIM 9.0 | EC001855 |
UNSPSC
| UNSPSC 21.0 | 26121600 |
| EU RoHS | |
| 既知の範囲で免責が生じます | はい (免除なし) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
制限値以上の有害物質がない
|
| EU REACH SVHC | |
| REACH 認可対象候補物質に関する注 (CAS-NO) | 0.1 wt% を超える物質なし |
特長
産業用アプリケーションに最適
オフィス、建物、保護された産業アプリケーション（例：制御盤）に最適
コンパクトアングル
