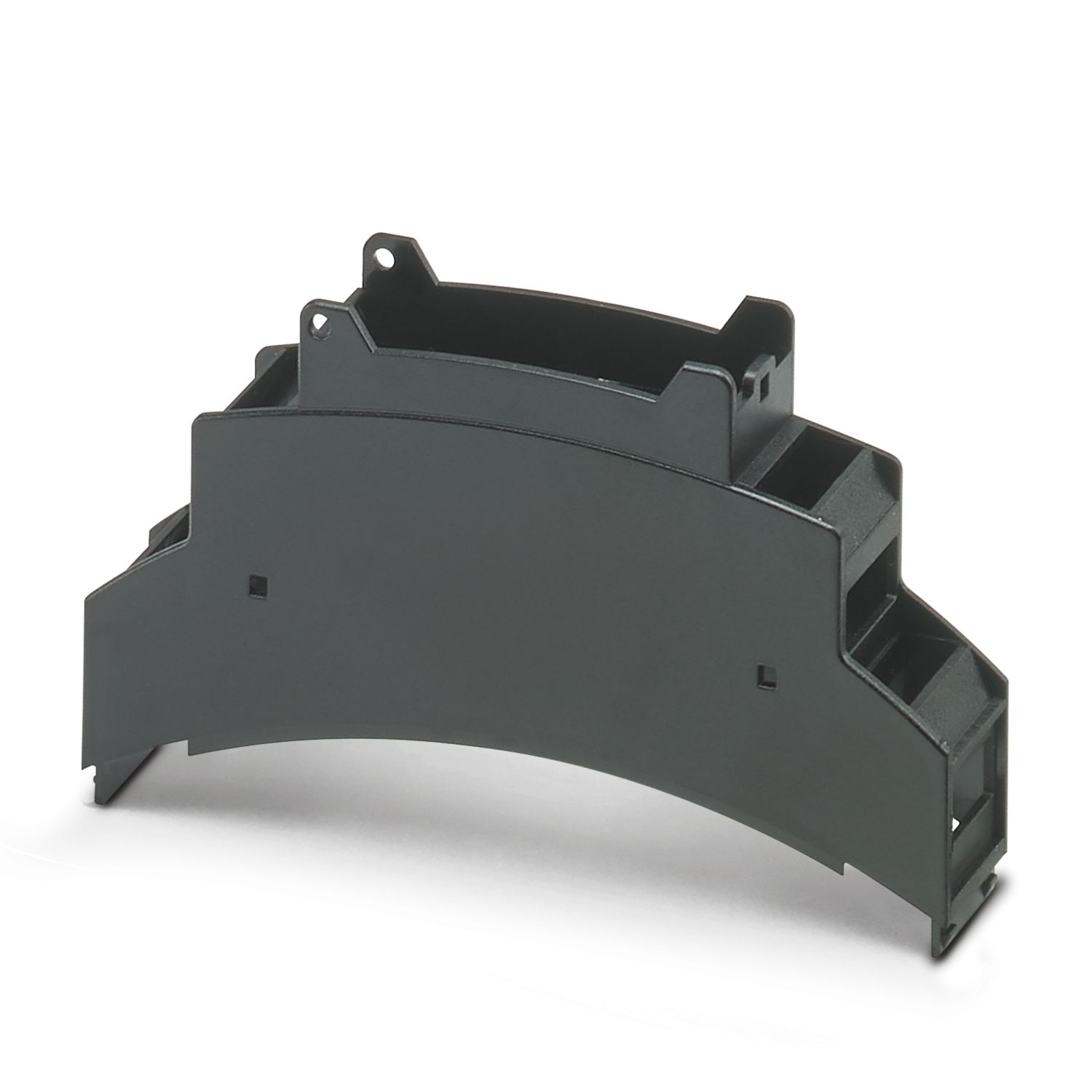

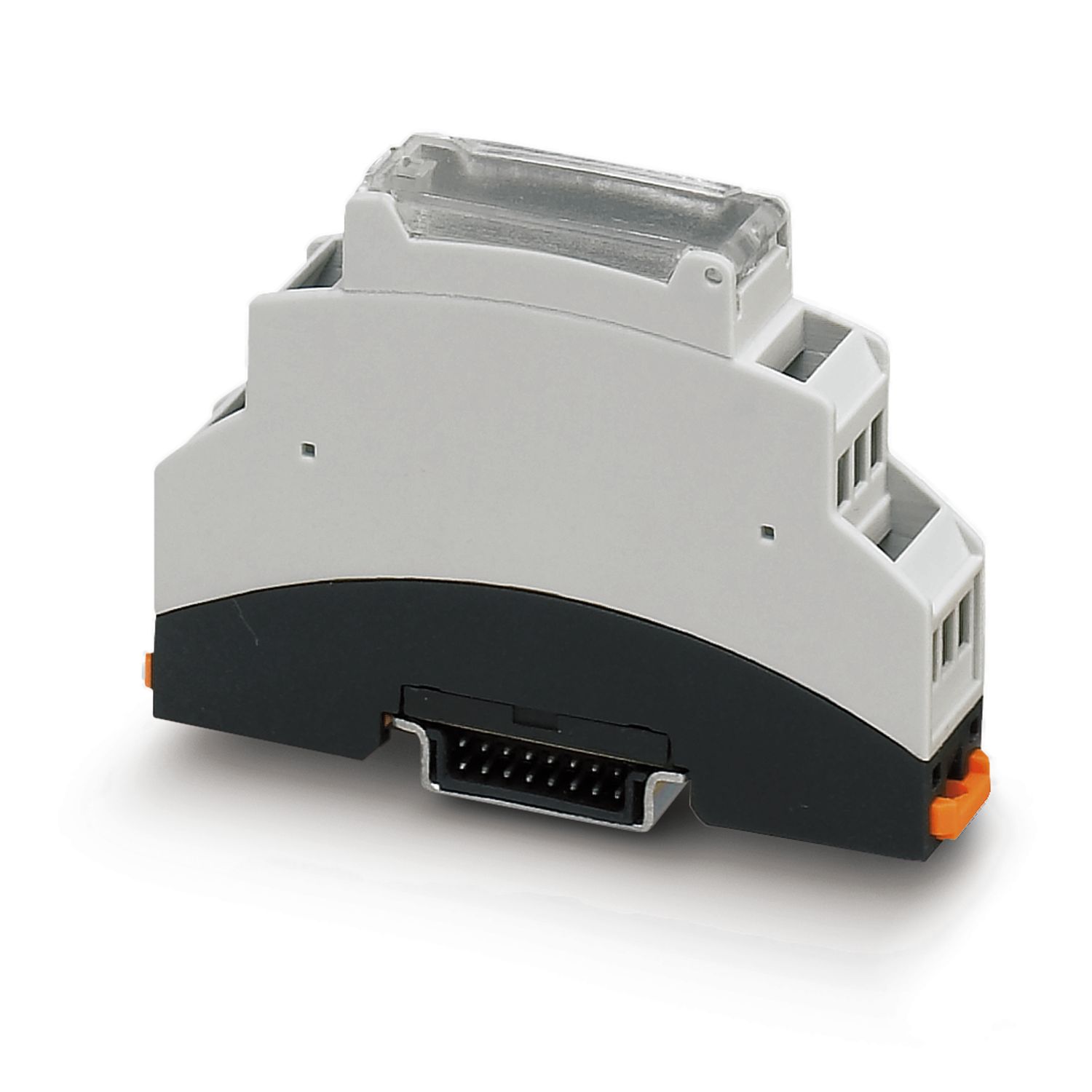

BC 17,8 UT HBUS FS BK
-
取付けベースハウジング
2200120
DIN 43880に準拠した分電盤で使用できるDINレール取付けケース、 ベースラッチ付きケース下部パーツ、 幅: 17.8 mm、 高さ: 89.7 mm、 奥行き: 20.3 mm、 色: 黒 (類似 RAL 9005)、 クロス接続: DINレールバスコネクタ（オプション）、 クロスコネクタの極数: 16
この製品を操作するには追加の製品が必要となります。

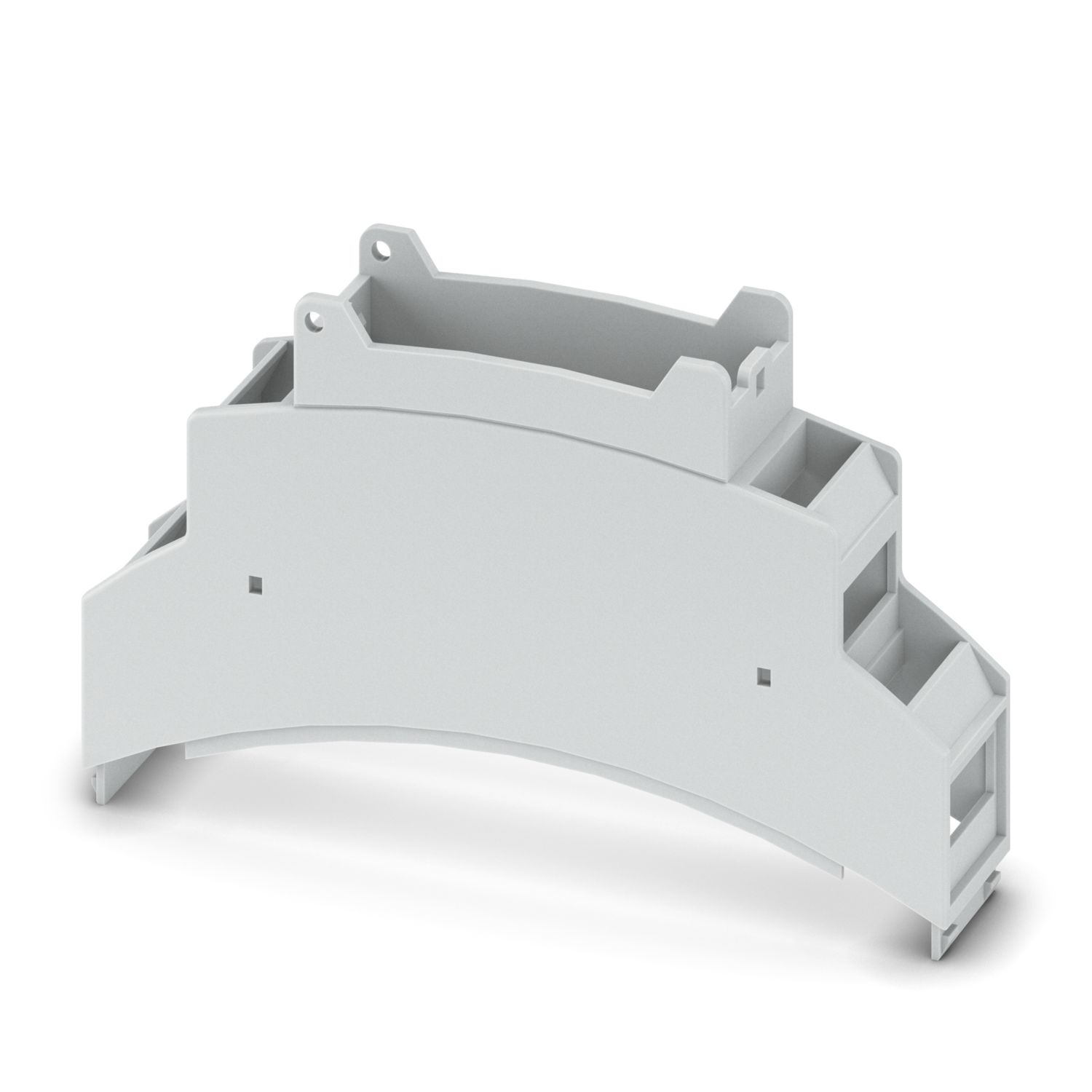

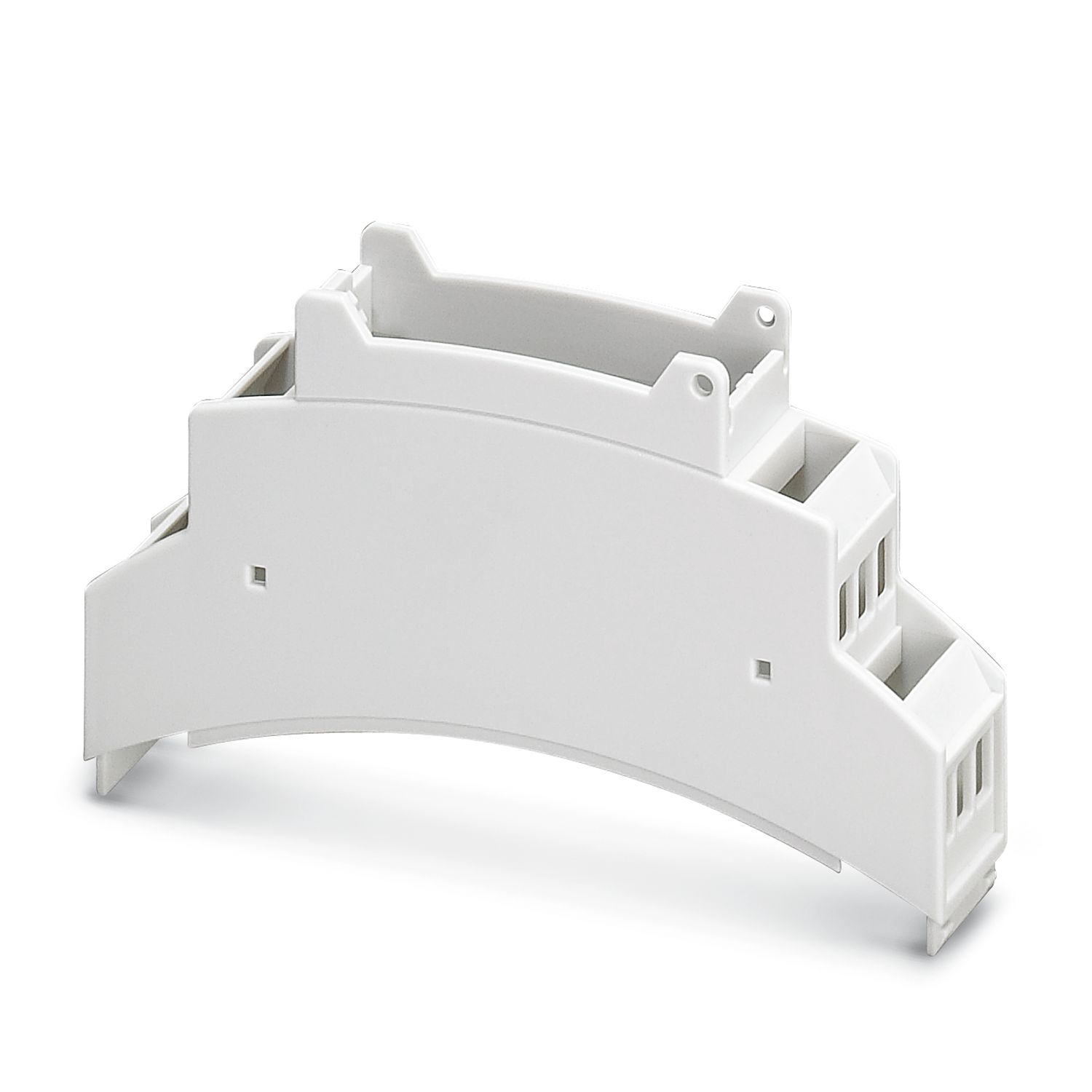

必須アクセサリ
製品の詳細
| 組立てに関する注意事項 | ダウンロードエリアのアプリケーションノートに従ってください。 |
| 製品ライン | ハウジング下部 |
| ハウジングタイプ | DIN 43880に準拠した分電盤で使用できるDINレール取付けケース |
| ケースシリーズ | BC |
| 製品シリーズ | BC 17,8.. |
| 最大極数 | 0) |
| 型式 | ベースラッチ付きケース下部パーツ |
| 通気口あり | なし |
| 外形寸法 |
|
| 幅 | 17.8 mm |
| 高さ | 89.7 mm |
| 奥行き | 20.3 mm |
| 水平ピッチ | 1 区分 |
| プリント基板設計 | |
| プリント基板厚 | 1.4 mm ... 1.8 mm |
| 色 (ハウジング) | 黒 (RAL 9005) |
| UL94難燃性クラス | V0 |
| CTI、IEC 60112準拠 | < 400 |
| ハウジングの材質 | PC |
| 表面特性 | 未処理 |
| 振動試験 | |
| 仕様 | IEC 60068-2-6:2007-12 |
| 周波数 | 10 - 150 - 10 Hz |
| スイープ速度 | 1オクターブ/最小 |
| 振幅 | 0.15 mm (10 Hz ... 58.1 Hz) |
| 加速度 | 2g (58.1 Hz ... 150 Hz) |
| 各軸のテスト時間 | 2.5 h |
| 試験方向 | X、Y、Z軸 |
| グローワイヤー試験 | |
| 仕様 | IEC 60695-2-11:2014-02 |
| 温度 | 850 °C |
| 露出時間 | 30 s |
| 機械的強度／回転バレル試験 | |
| 仕様 | IEC 60068-2-31:2008-05 |
| 落下高さ | 50 cm |
| 周波数 | 50 |
| 衝撃試験 | |
| 仕様 | IEC 60068-2-27:2008-02 |
| パルス形状 | 半正弦波 |
| 加速 | 15g |
| 衝撃時間 | 11 ms |
| 各方向の衝撃回数 | 3 |
| 試験方向 | X、Y、Z軸（正および負） |
| 塗料やニスによるコーティングを妨げる物質の試験 | |
| 仕様 | VDMA 24364:2018-05 |
| 試験結果 | 試験合格 |
| 保護等級（IPコード） | |
| 仕様 | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 結果、保護等級、IPコード | IP20 |
| 周囲条件 | |
| 実現する最大IPコード | IP20 |
| 使用周囲温度 | -40 °C ... 105 °C (電力損失により異なる) |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 相対湿度（保管時/運搬時） | 95 % |
| プリント基板ホルダの数 | 2 |
| プリント基板実装タイプ | ラッチ |
| プリント基板厚 | 1.4 mm ... 1.8 mm |
| 取付けタイプ | DINレール取付け/壁面取付け |
| 梱包の種類 | 段ボール梱包 |
| 外部梱包の種類 | カートン |
特長
デバイス開発のスピードアップを実現する、調整されたケースと接続システム
ビルディングオートメーションの多様なアプリケーション向けの個別のオンライン設定
さまざまな接続テクノロジ
DINレールまたは壁面に取付け可能
オプションとして、DINレール取付け可能なバスコネクタと電源コネクタシステムを使用
工具不要の取付け
1 ... 9 ユニット分の幅に対応（17.8 mm ... 161.6 mm）
DIN EN 43880に準拠
