PSI-GSM/GPRS-MODEM/RS232
-
インターフェースコンバータ
2708630

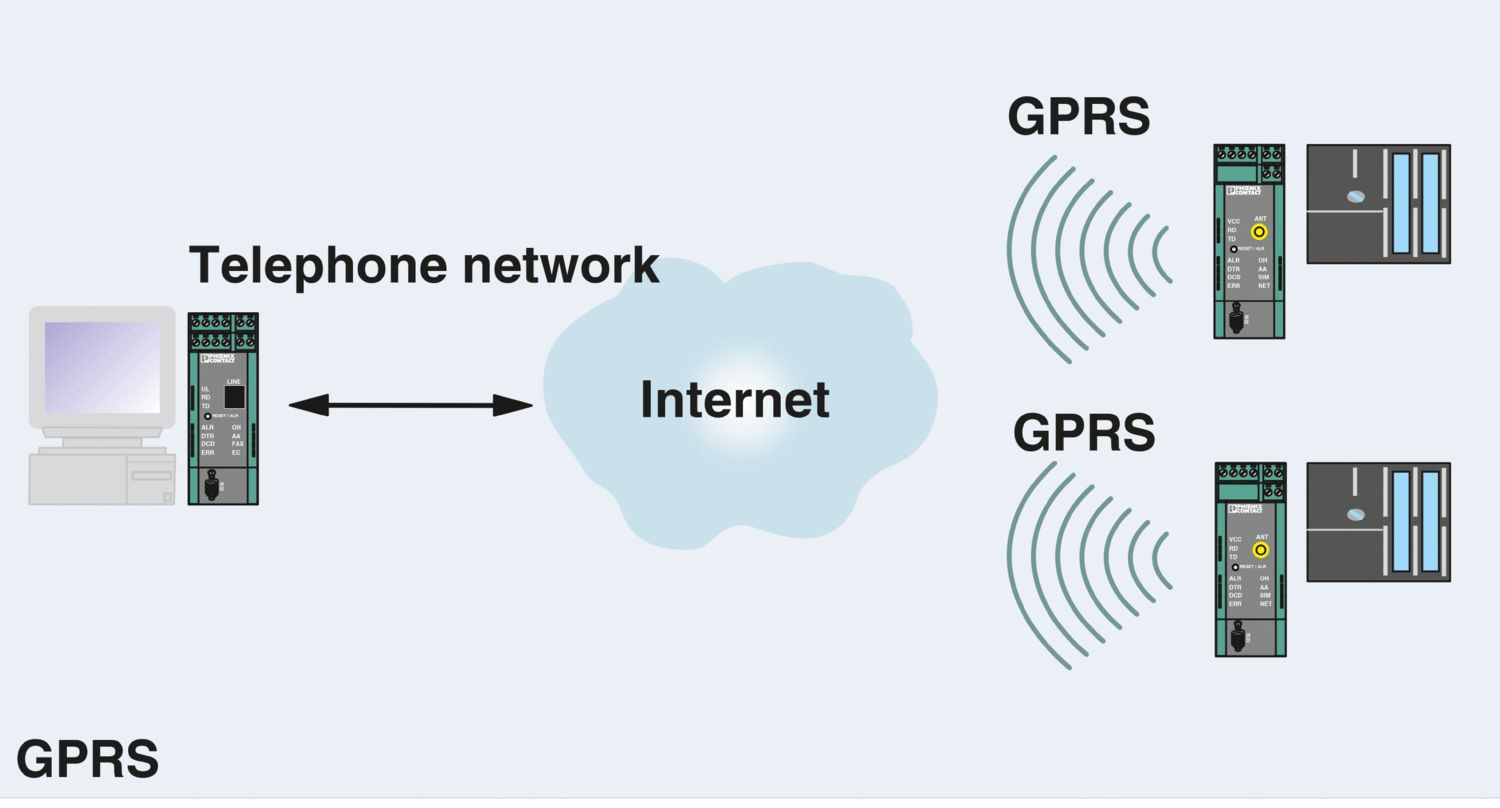

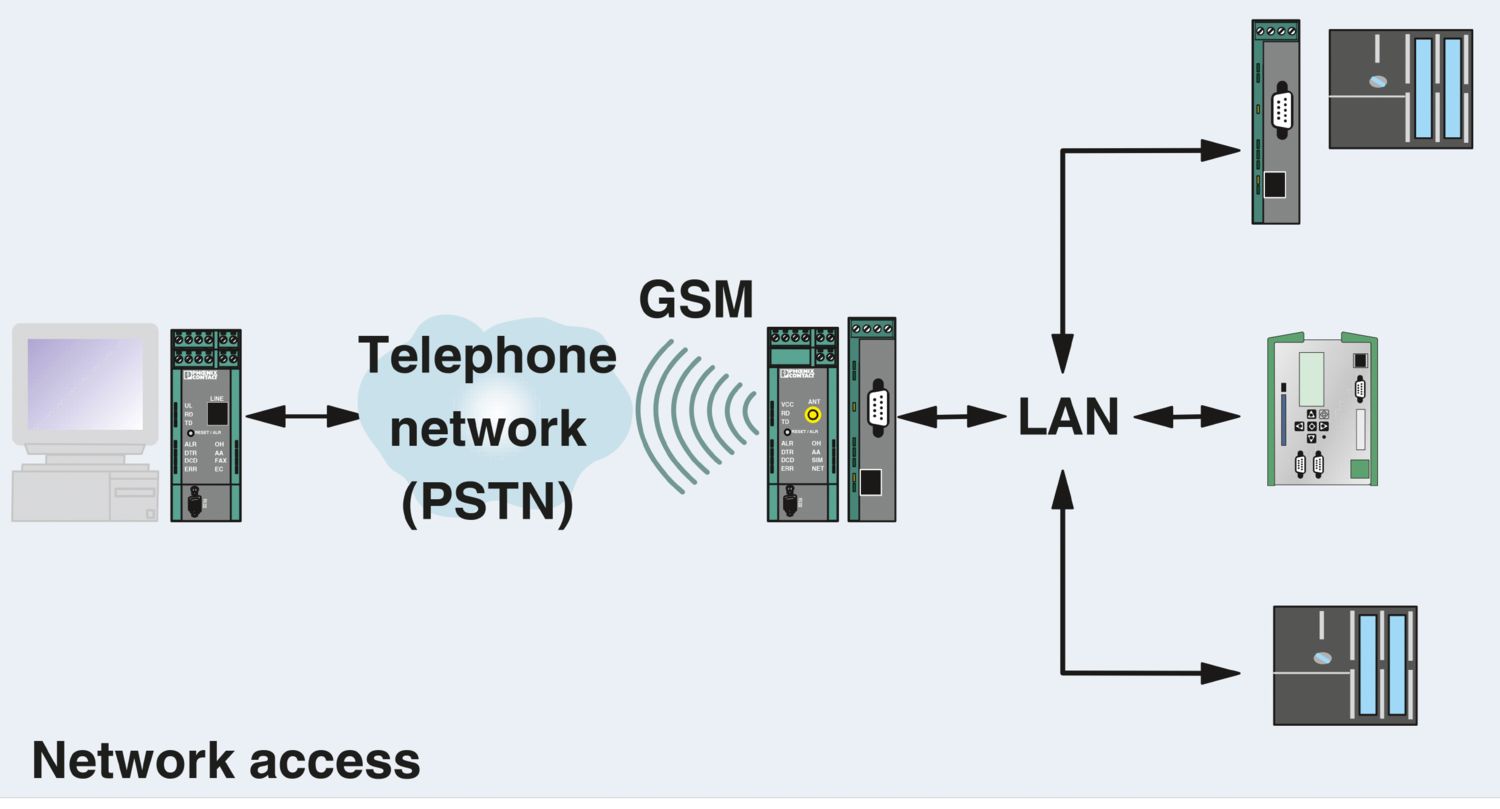

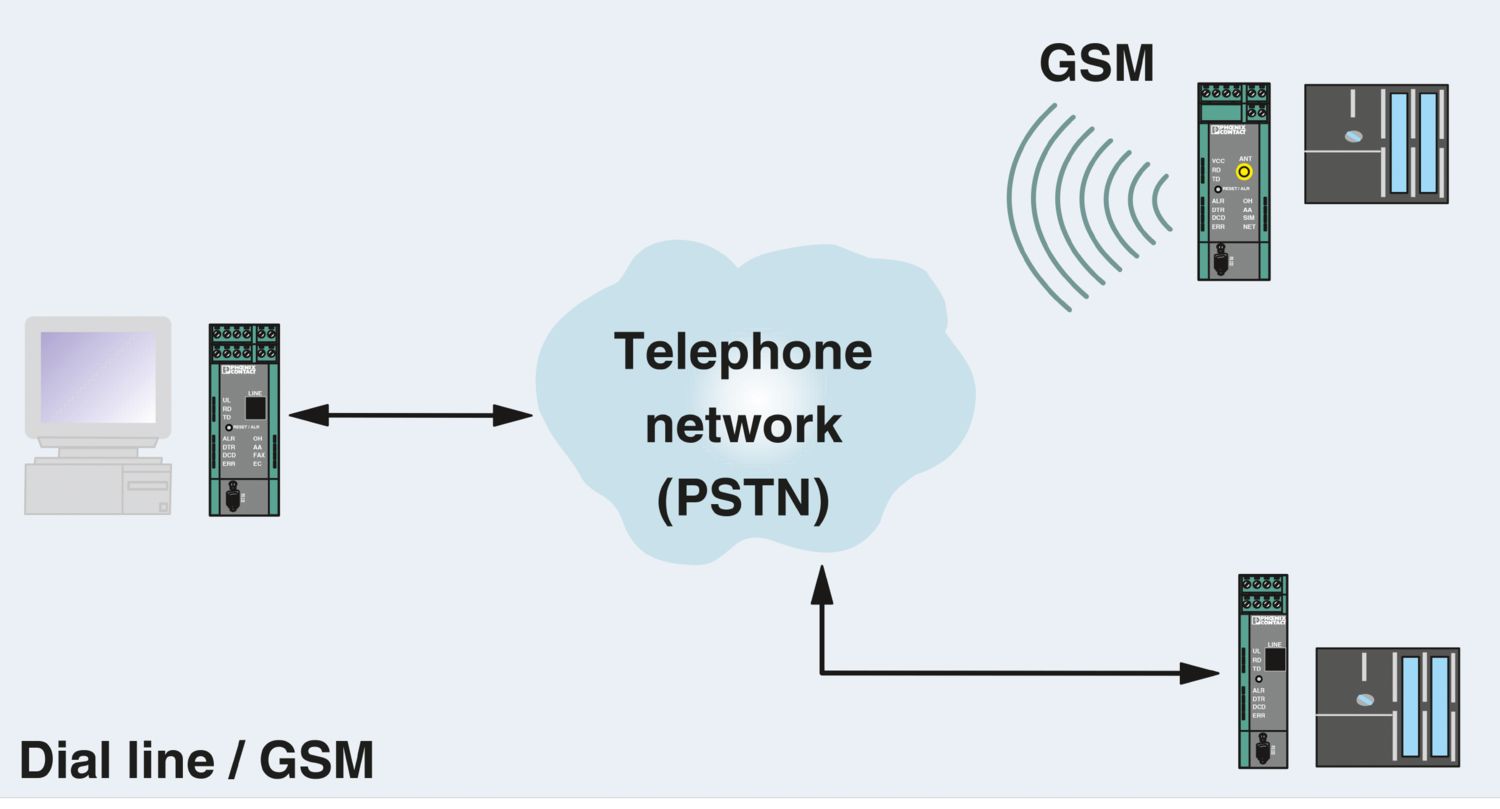

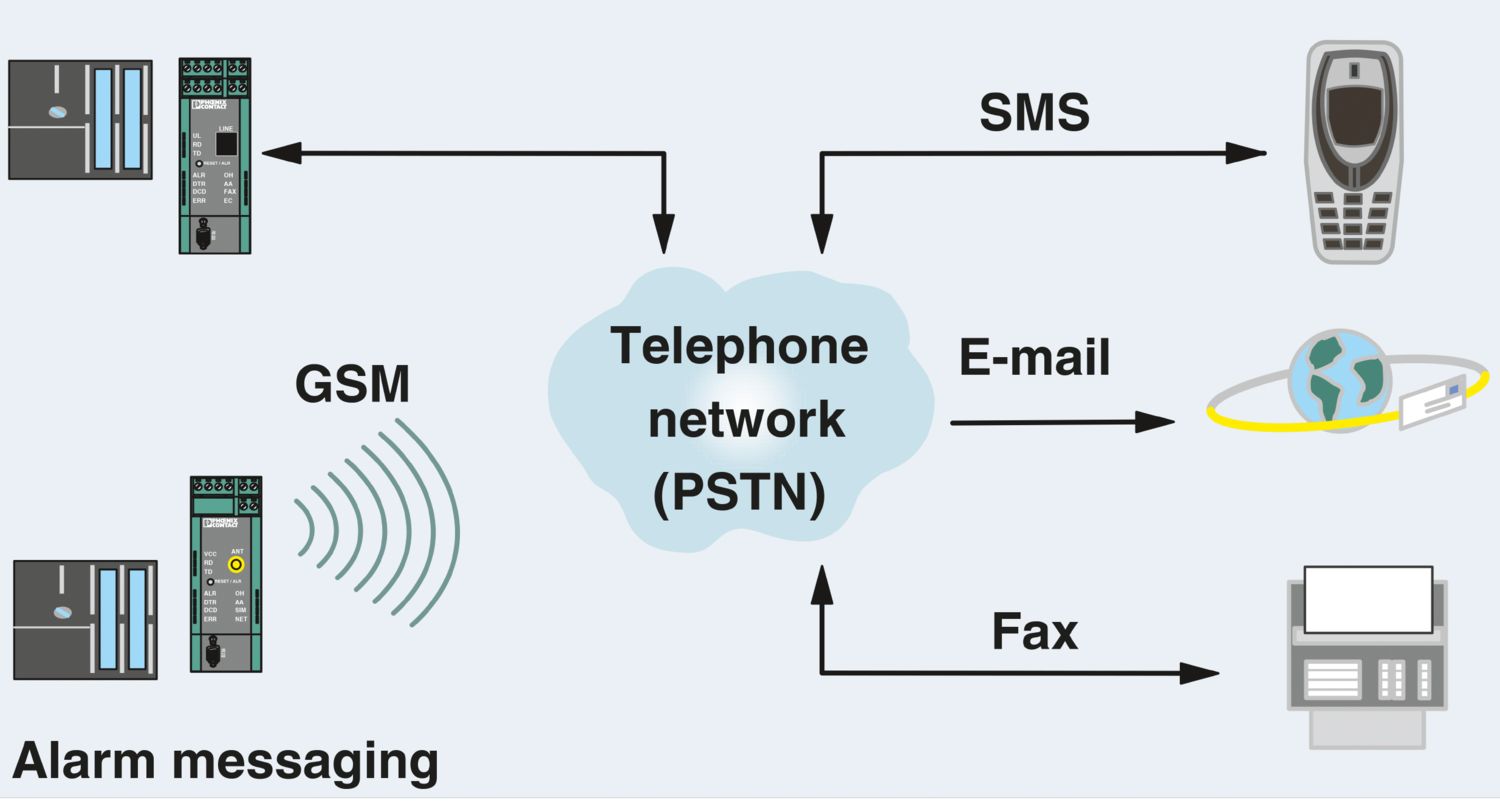

産業用GSMモデム、EN DINレールに取付け。GSMおよびGPRS。900 + 1800 MHz。シリアルRS-232インターフェース。アラーム入力および出力。電源:AC/DC 24 V
無料でダウンロードができます。
ダウンロード
製品の詳細
電気的絶縁 | 電源// RS-232 //アンテナ |
規準状態での最大損失電力 | 2.4 W |
テスト電圧データインターフェース/電源 | 1.5 kV |
テスト電圧データインターフェース | 1500 V |
電源 | |
電圧範囲 | 10.8 V DC ... 60 V DC (プラグ式COMBICONネジ接続式端子台) |
16 V AC ... 40 V AC (プラグ式COMBICONネジ接続式端子台) | |
定格電源電圧 | 24 V DC ±5 % (代替または冗長用、バックプレーンバスコンタクトおよびシステム電流源経由を使用) |
通常電流消費 | < 100 mA (24 V DC) |
< 60 mA | |
最大消費電流 | < 60 mA (スタンバイ) |
デジタル | |
入力内容 | デジタル入力 |
入力数 | 2 |
電圧入力信号 | 9 V DC ... 48 V DC (浮動コンタクト) |
電流入力信号 | ≤ 5 mA |
+/-切替 | |
出力名 | リレー出力 |
出力数 | 1 |
接点の種類 | 安全出力 |
最大スイッチング電圧 | 60 V DC |
42 V AC | |
最大スイッチング電流 | 1 A |
データ: ITU-T V.28、EIA/TIA-232、DIN 66259-1準拠のRS-232インターフェース | |
シリアル送信速度 | 通信速度自動検出(デフォルト)または固定(300、1,200、2,400、4,800、9,600、19,200、38,400、57,600、115,200 bps)、ソフトウェアで設定 |
接続方法 | D-SUB-9オスコネクタ |
伝送距離 | 15 m |
ファイル形式/コーディング | シリアル非同期UART/NRZ、データ7/8、ストップ1/2、パリティ1、キャラクタ長10/11ビット |
データフロー制御/プロトコル | ソフトウェアハンドシェイク、Xon/XoffまたはハードウェアハンドシェイクRTS/CTS |
無線 | |
インターフェースの内容 | GSM |
周波数 | 900 MHz (2 W (EGSM)) |
1800 MHz (1 W) | |
アンテナ | 50ΩインピーダンスSMAアンテナソケット |
SIMインターフェース | 3 V SIMカード |
GPRS | GPRS Class 8/コーディングスキーム:CS1~CS4 |
ネットワーク機能 | 受信データは4タイムスロット、送信データは1タイムスロット。PINはモデムに保存。停電後はネットワークに自動リダイアル。 |
ネットワークチェック | LED:データの信号品質を表示 |
幅 | 35 mm |
高さ | 99 mm |
奥行き | 118.6 mm |
色 (ハウジング) | 緑 (RAL 6021) |
部材 (ハウジング) | PA V0 |
周囲条件 | |
保護等級 | IP20 |
使用周囲温度 | -25 °C ... 60 °C |
電磁適合性 | R&TTE指令1999/5/EECに適合 |
ノイズイミュニティ | EN 61000-6-2:2005 |
ノイズ輻射 | |
規格/規則 | EN 55032 |
電気的絶縁 | 電源// RS-232 //アンテナ |
取付けタイプ | DINレール取付け |
アイテム番号 | 2708630 |
梱包単位 | 1 pc |
最低注文数 | 1 pc |
注記 | 受注生産(返品不可) |
セールスキー | ****** |
プロダクトキー | DNC421 |
カタログのページ | ページ 465 (IF-2007) |
GTIN | 4046356041409 |
1個あたりの重量(梱包を含む) | 296.2 g |
1個あたりの重量(梱包を含まない) | 296.2 g |
関税率 | 85176200 |
生産国 | DE |
EU REACH SVHC | |
REACH 認可対象候補物質に関する注 (CAS-NO) | 0.1 wt% を超える物質なし |
互換性のある製品
-
-
PSI-GSM-STUB-ANT - アンテナ 2313342
-
PSI-GSM/UMTS-QB-ANT - アンテナ 2313371
-
QUINT4-SYS-PS/1AC/24DC/2.5/SC - 電源 2904614
-
ME 17,5 TBUS 1,5/ 5-ST-3,81 GN - DINレールバスコネクタ 2709561
-
PSM-KA9SUB9/BB/2METER - 通信用ケーブル 2799474
-

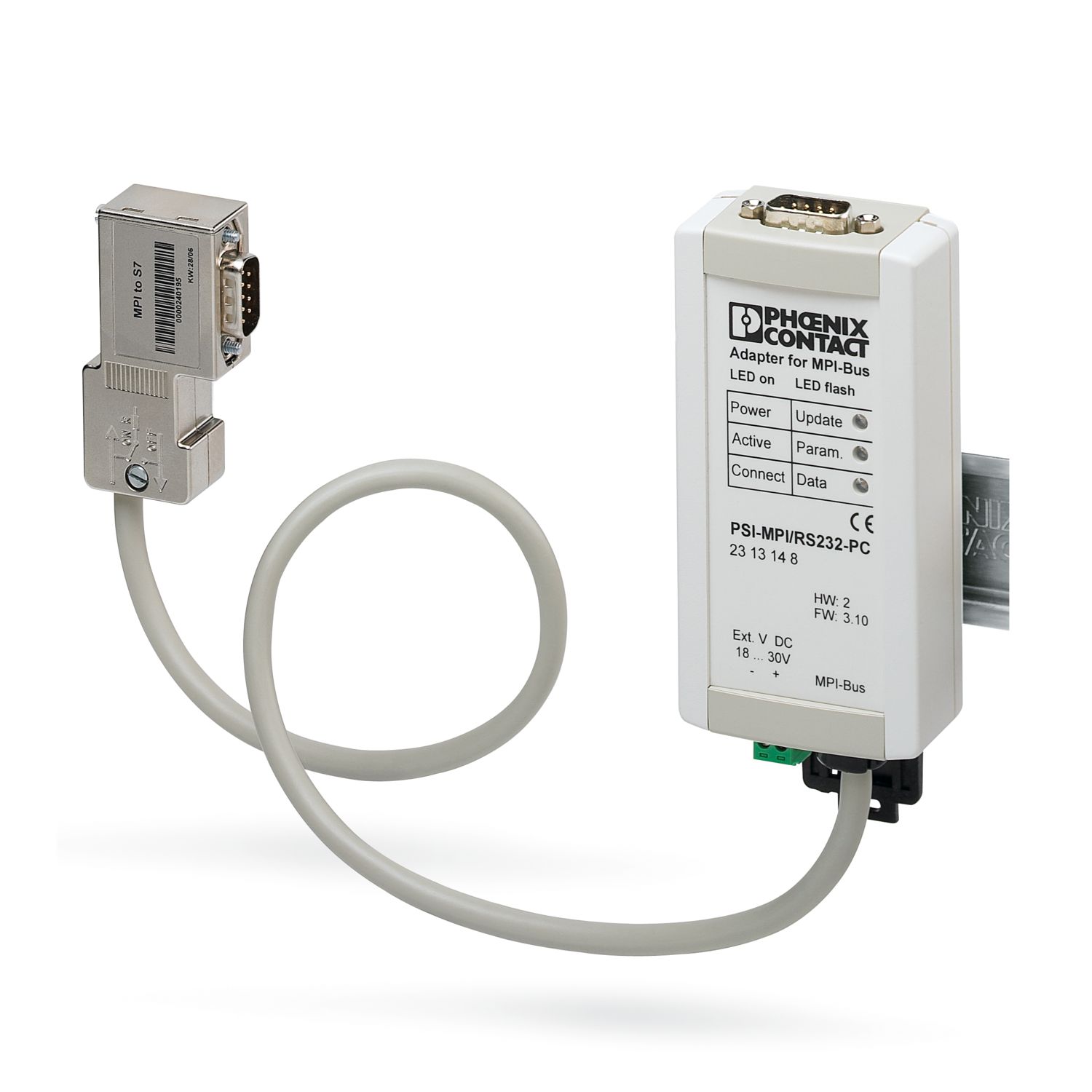

PSI-MPI/RS232-PC - インターフェースコンバータ 2313148
-
